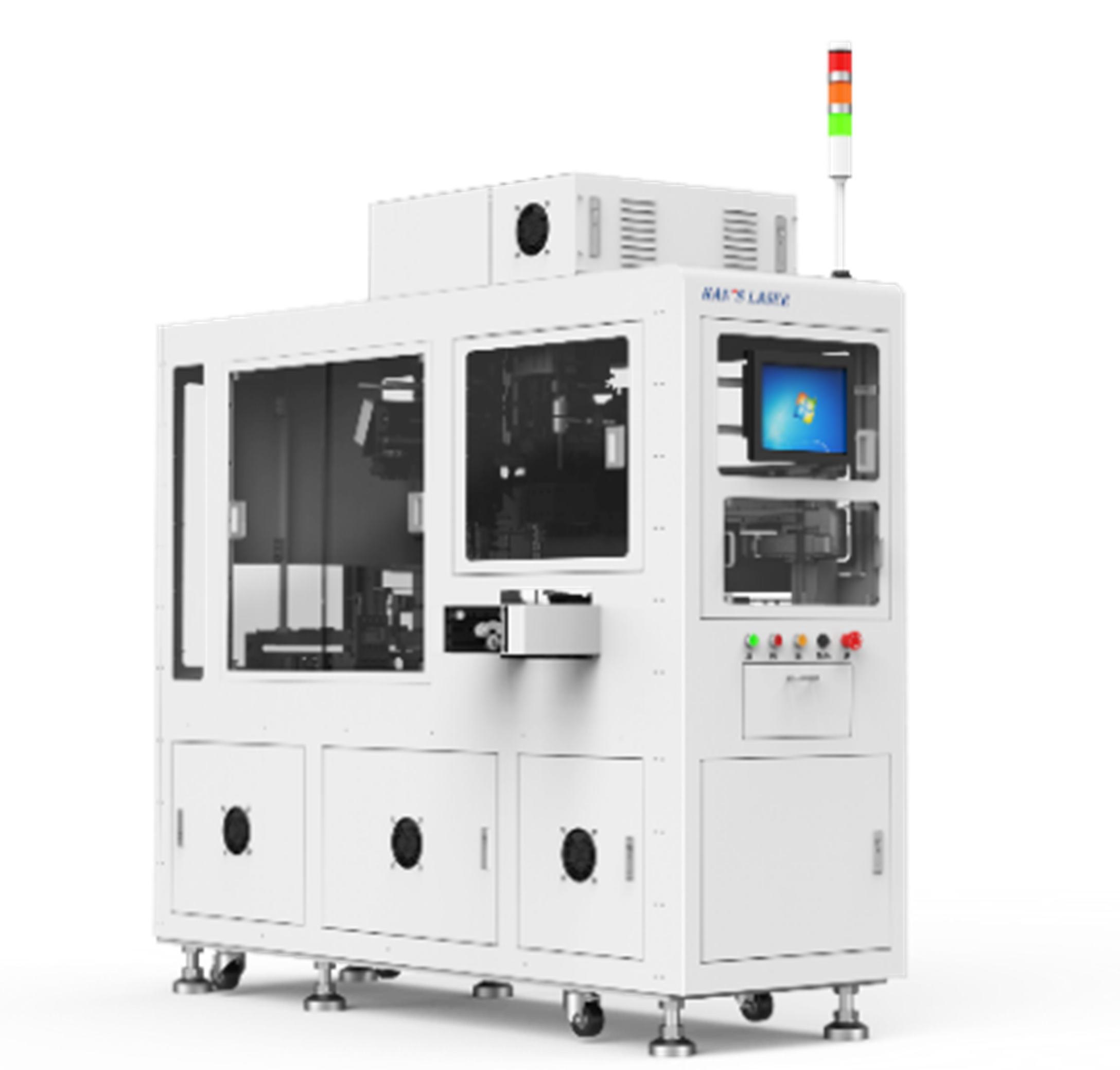

Echipament general de asamblare
Echipamentul general de asamblare este destinat pozitionării și instalării de precizie a componentelor pentru telefoane mobile, inclusiv suporturi pentru camera frontală, ornamente (DECO), căști audio și alte accesorii. Echipat cu motor liniar cu dublu actuator, sistem de vizualizare HD și funcții de menținere și verificare a presiunii de montaj, atinge o eficiență de 180 buc./oră cu o repetabilitate XY de ±0,05 mm (CMK ≥ 1,67). Suportă diverse metode de alimentare și se integrează flexibil în liniile de asamblare existente.
Interesat de acest produs?
Descriere Detaliată
Caracteristici:
Încărcare și descărcare automată, cu suport pentru diverse metode de alimentare: tăvi (TRAY) și alimentatoare (Feida).
Linia de asamblare se deplasează de la stânga la dreapta, permițând conectare flexibilă și sincronizare între posturi.
Preluarea, plasarea și montajul de înaltă precizie ale componentelor sunt asigurate prin camere cu magnificație ridicată.
Echipat cu funcții de menținere a presiunii de montaj și detecție a presiunii, adaptabil diverselor cerințe de asamblare.
Aplicații:
Echipamentul este utilizat pentru pozitionarea și instalarea componentelor pe telefoane mobile: suport cameră frontală, ornamente (DECO), căști audio și accesorii similare. Stabilitate și compatibilitate ridicate.
Specificații Tehnice
| Parametru | Valoare |
|---|---|
| Denumire sistem | Echipament general de asamblare |
| Mecanism platformă | Motor liniar cu dublu actuator + modul șurub dublu pe axa X + dublu modul de alimentare și montaj pe axa Z + ax de rotație |
| Metodă de control | PLC + cartelă de control mișcare + software calculator superior |
| Metodă de alimentare | Tavă TRAY / alimentator (Feida) / linie de asamblare intrare stânga–ieșire dreapta |
| Metodă de detecție | Sistem de vizualizare de înaltă definiție |
| Repetabilitate | XY ±0,05 mm, CMK ≥ 1,67 |
| Eficiență globală | 180 buc./oră (conform procesului produsului) |
| Dimensiuni de gabarit | 650×1.800×2.000 mm (valoare orientativă) |
| Alimentare electrică | CA 220 V, 50 Hz, 16 A |
| Greutate totală | 1.000 kg |
