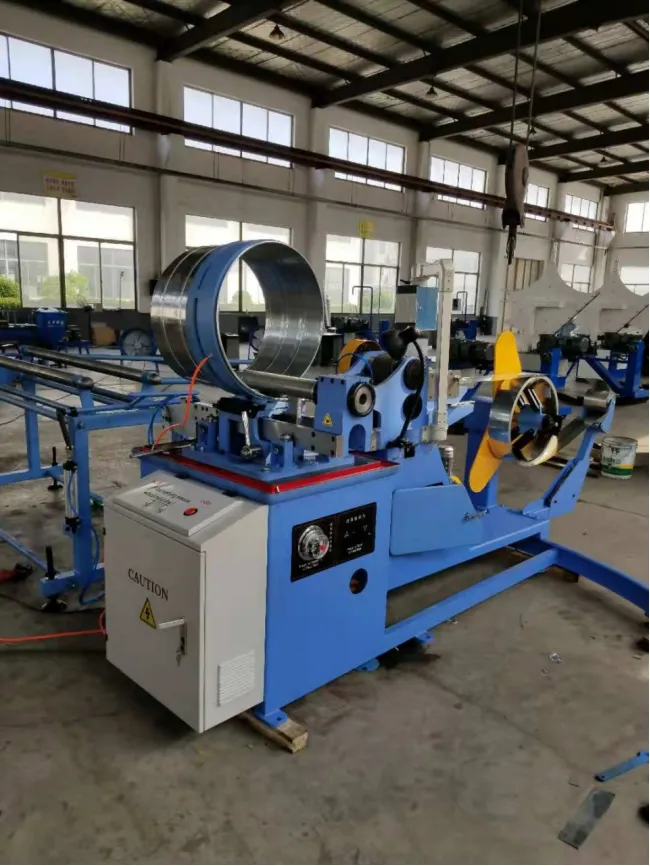

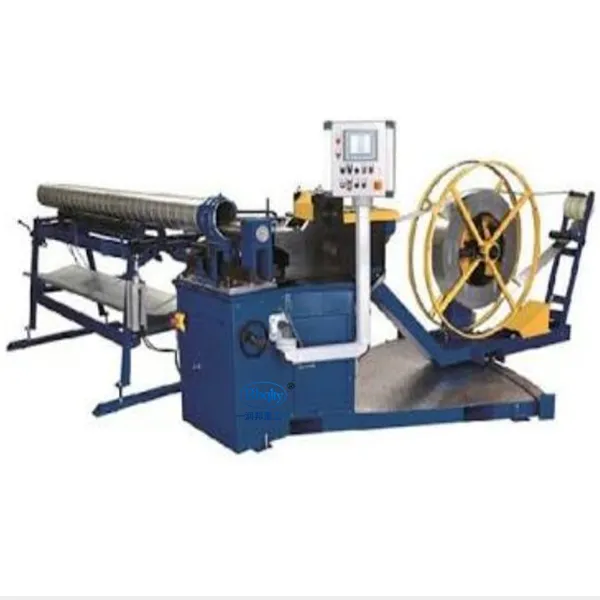

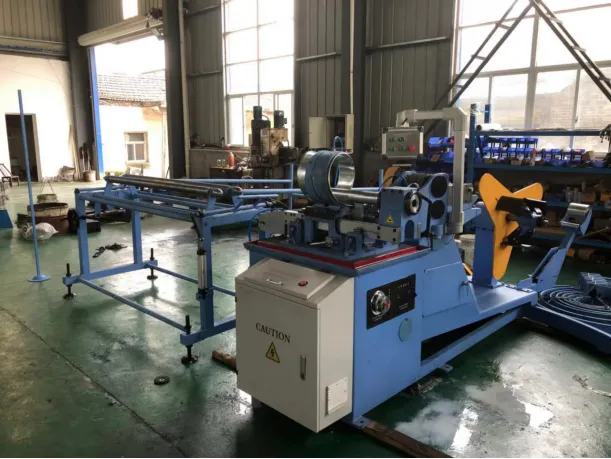

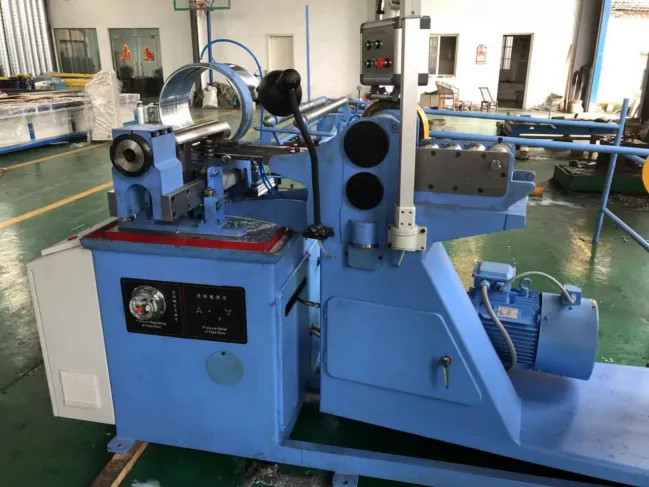

Echipament de format tubulatură spiralată tip matriță

Descriere

Acest echipament tip matriță este proiectat pentru formarea automată a tubulaturii spiralate pentru instalații HVAC cu secțiune circulară. Constituie o linie avansată de formare a tubulaturii spiralate cu performanță superioară, datorită designului cu matriță fixă. Fiecare matriță formează un singur diametru fix de tubulatură.

Caracteristici:

1. Metoda de falțuire [*] a echipamentului utilizează acționare hidraulică, spre deosebire de acționarea cu motor utilizată la modelele anterioare simple cu matriță fixă. Acționarea hidraulică oferă putere mai mare și un efect de falțuire superior.

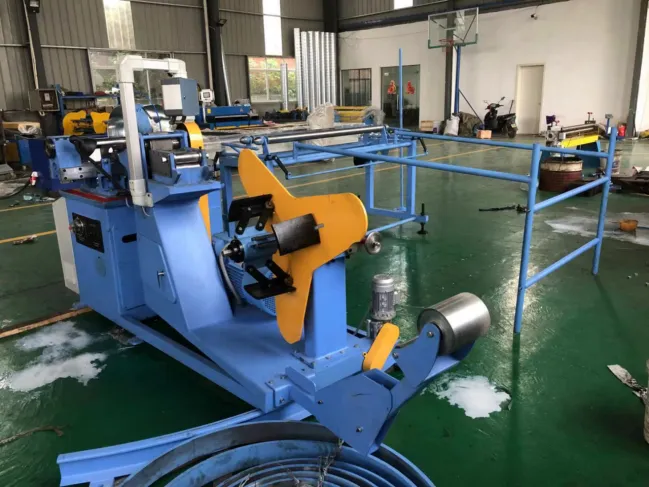

2. Transportorul de material al acestui model diferă față de modelul cu matriță solidă simplă. Acest model utilizează o tavă divizată – o componentă separată – ceea ce asigură o producție mai stabilă. Metoda de frânare utilizată face ca procesul de producție și alimentare să fie mai stabil.

3. Echipamentul dispune de funcție de reglare a vitezei de prelucrare, pentru a răspunde cerințelor de producție stabile și eficiente ale clienților, precum și de funcție de tăiere la lungime fixă.

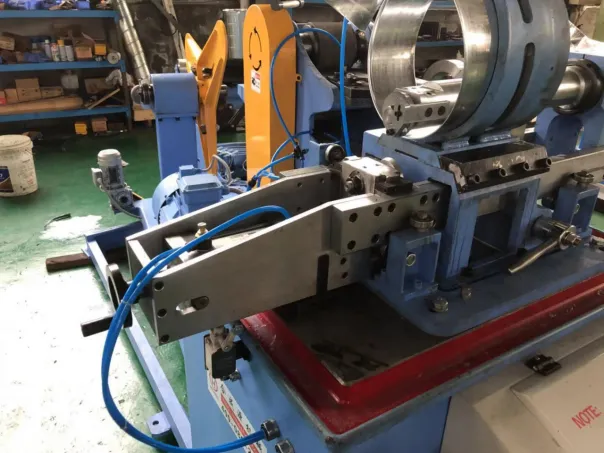

4. Echipamentul pune la dispoziția clienților două metode de tăiere: a. Tăiere cu rolă [**] – fără scântei, fără bavuri, fără zgomot b. Tăiere cu plasmă – fără bavuri, economică, cea mai bună alegere pentru diametre mari și grosimi mari de tablă

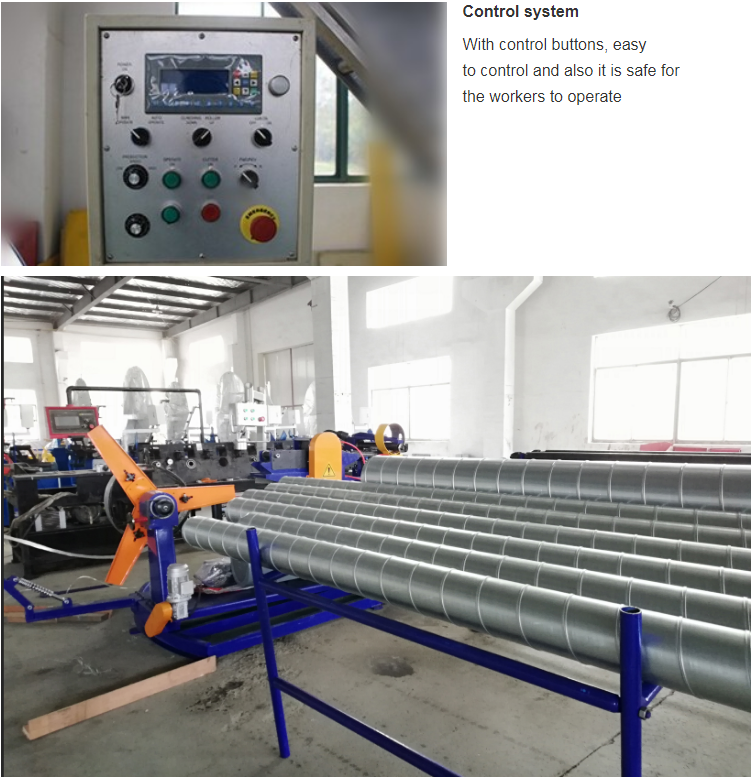

5. Sistem de control PLC cu ecran tactil; PLC utilizează Delta (Taiwan); componentele electrice sunt în mare parte Schneider/Chint (personalizarea necesită notificare prealabilă); sistemul de operare include: ridicarea rolei inferioare, selectarea modului de tăiere, setarea parametrilor, cantitatea de producție etc. Sistemul echipamentului este dezvoltat intern de inginerii producătorului, pentru a asigura suport tehnic stabil și prompt pe termen lung. Echipamentul include două moduri de producție: Mod semiautomat – după pornirea echipamentului, se apasă pe ecran pentru a executa tăierea. Acest mod este adecvat pentru comutarea continuă între tuburi rotunde de dimensiuni variate și cantități mici. Mod complet automat – se pornește echipamentul, se activează modul automat, se setează cantitatea de tăiere; producția și tăierea se efectuează automat, iar echipamentul se oprește automat la atingerea cantității setate.

6. Partea de formare a echipamentului este realizată din materiale CR13 și CR12 [***], prelucrate și supuse tratamentului termic de călire, pentru a asigura stabilitatea în utilizare. Tabloul principal și cutia de viteze sunt realizate din fontă, oferind rezistență mai mare la presiune, durabilitate superioară, rezistență mai bună la uzură și absorbție mai bună a vibrațiilor față de tablele de oțel.

7. Echipamentul utilizează reductorul cu convertizor de frecvență al companiei cotate la bursă Guomao Group, caracterizat prin calitate stabilă și transmisie fiabilă. Adoptă o putere de 11 kW și forță de acționare ridicată.

8. Echipamentul dispune de funcție de rotire automată, care îmbunătățește eficiența producției și reduce efortul manual.

9. În calitate de producător profesionist, întregul proces – de la achiziția materiilor prime la prelucrarea componentelor și asamblarea echipamentului – este realizat integral de compania noastră, eliminând modelul de asamblare fără producție proprie.

Componente principale:

• Schneider Electric (Franța)

• Sistem Facon (Taiwan)

• Motor principal: Fangli (Zhejiang) – marcă chineză de renume

• Cadru: oțel dur Q235A
