Linie automată de producție flanșe din cornier pentru tubulatura circulară HVAC

Linie automată de producție flanșe din cornier pentru tubulatura circulară HVAC
Brand: Rbqlty | Categorie: Echipamente pentru tubulatură HVAC

Descriere scurtă:

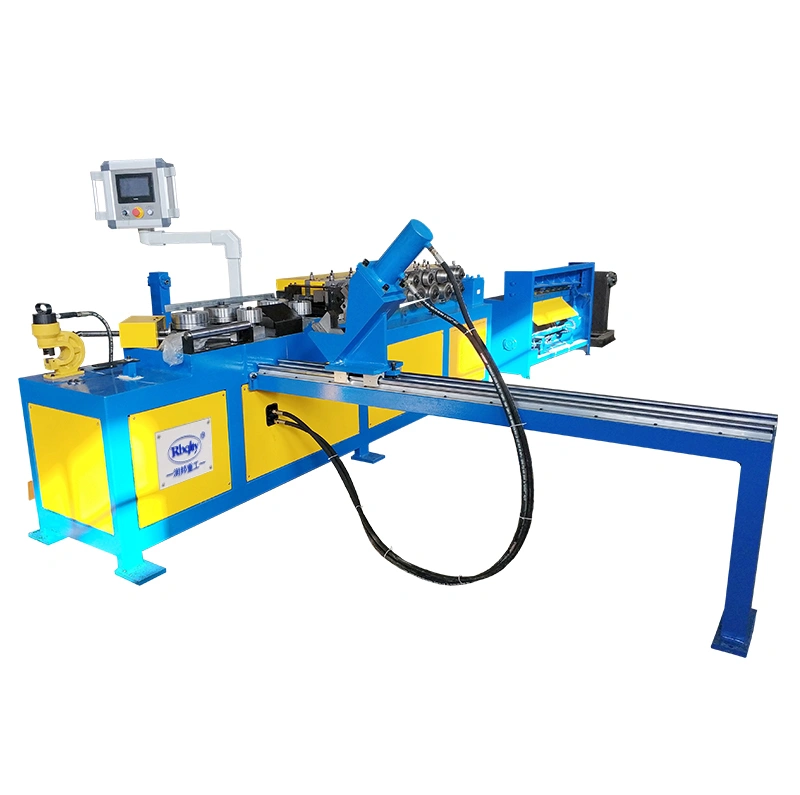

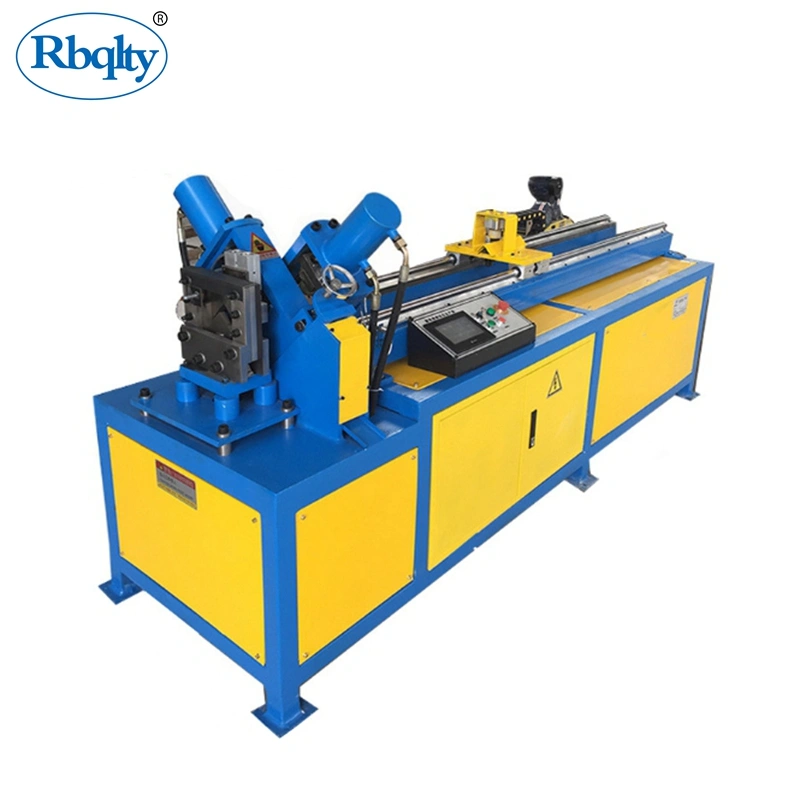

Linia automată de producție flanșe din cornier pentru tubulatura circulară HVAC de la Rbqlty este un sistem CNC complet automatizat, destinat perforării și tăierii flanșelor din cornier (profil 30/40/50 mm) pentru tubulatura circulară, cu alimentare, preluare și tăiere automată, eliminând necesarul de manoperă și îmbunătățind eficiența. Modelul STJG-30/50 funcționează la o viteză de alimentare de 15–20 m/min, cu precizie sub 0,5 mm, și prelucrează tablă zincată cu grosimi de 1,5–3 mm pentru diametre minime de 200–500 mm. Componente importate de la Panasonic, Schneider, Kunlun Tongtai și producători taiwanezi garantează fiabilitate și grad înalt de automatizare.

Descriere linie automată flanșe din cornier:

Linia automată CNC pentru flanșe din cornier — denumită și linie de producție CNC flanșe din cornier — realizează în principal perforarea găurilor mari și tăierea flanșelor din cornier pentru tubulatura HVAC (profile 30–50 mm), cu alimentare, preluare și tăiere complet automată conform cerințelor de control CNC. Economisește forța de muncă și îmbunătățește eficiența, oferind viteză ridicată, precizie dimensională și grad înalt de automatizare.

Caracteristici de performanță:

1. Echipamentul este controlat prin motor servo, asigurând precizie ridicată a dimensiunilor de alimentare;

2. Este necesar doar să se introducă dimensiunea piesei și numărul de găuri de perforat la programare, operarea fiind extrem de simplă;

3. Matrița cu design nou permite schimbarea rapidă a profilului de cornier, iar poansonul prezintă durabilitate ridicată.

Capacitate de prelucrare tablă zincată:

• Grosime 3 mm → diametru minim 500 mm

• Grosime 2 mm → diametru minim 300 mm

• Grosime 1,5 mm → diametru minim 200 mm

Dimensiune margine flanșă: 20–35 mm (ambele laturi)

Funcție:
Linia automată de producție flanșe din cornier (linia CNC de producție flanșe din cornier) este destinată în principal perforării și tăierii flanșelor din cornier pentru tubulatura HVAC. Echipamentele sunt proiectate pentru alimentare, perforare și tăiere automată, în scopul reducerii forței de muncă și îmbunătățirii eficienței. Funcționarea este rapidă, precisă și înalt automatizată.

Componente principale:

1. Ecran HMI Kunlun Tongtai

2. Invertor de frecvență Dongyuan (Taiwan)

3. PLC Panasonic

4. Contactor AC și releu Schneider

5. Sursă de alimentare în comutație Mingde (Taiwan)

6. Supapă de suprapresiune Beijing Huade
