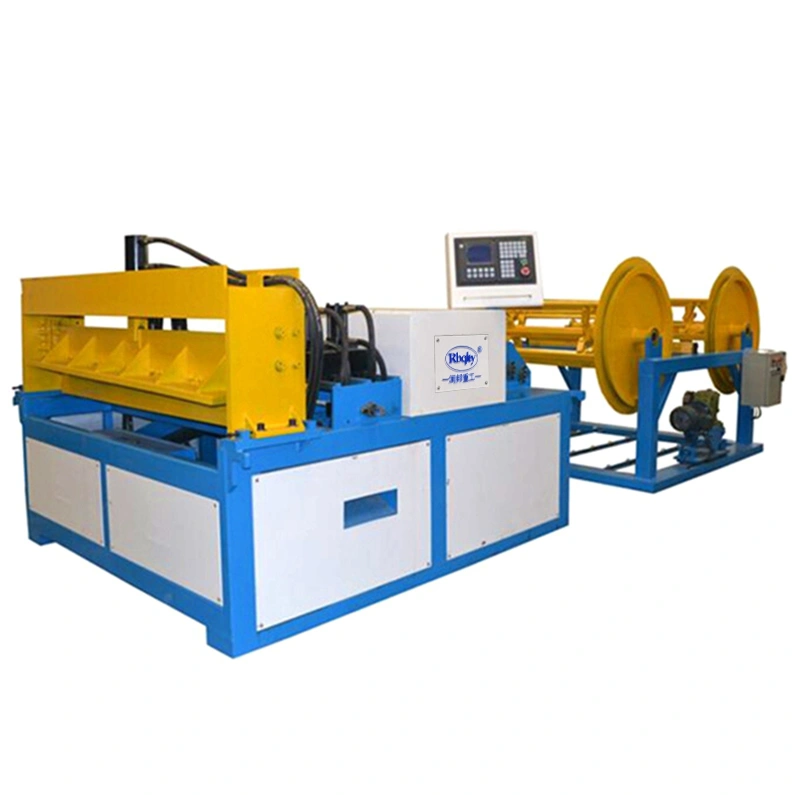

Linie automată de producție tubulatură HVAC – Linie III

Descriere linie automată tubulatură III:

Linia de producție tubulatură (Linie III) este compusă din derulor de bobine, echipament de aplatizare cu role, echipamente de canelat tip „V" și „pătrat", echipament de tăiere și echipament de îndoire. Configurația standard permite producerea tubulaturilor cu flanșe TDF, iar dispozitivul de canelare pătrată poate fi utilizat și pentru producerea flanșelor TDC. Sectorul de îndoire poate forma unghiuri drepte în combinație cu echipamentul de blocare și poate fi configurat pentru profile de tip „pătrat" sau „L". Linia îmbunătățește semnificativ rata de utilizare a tablei și reduce intensitatea muncii operatorilor.

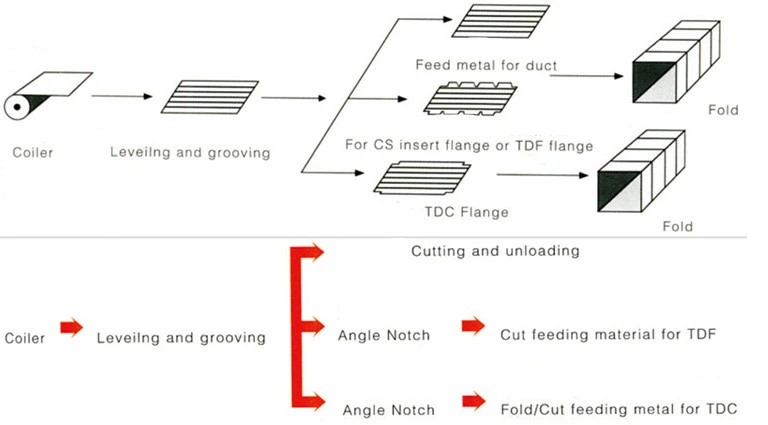

Procesul de lucru:

Componente de bază:

1. Rastel de alimentare electric – 1 set

2. Echipament de nivelare și nervurare – 1 grup

3. Echipament hidraulic de tăiat colțuri – 4 seturi, inclusiv matrițe

4. Dispozitiv hidraulic de tăiat tablă; dispozitiv hidraulic de îndoit

5. Sistem de comandă CNC Mitsubishi, software (în limba engleză)

Configurație principală:

1. Cilindri pneumatici Festo (Germania)

2. Sistem hidraulic Beijing Huade (China) sau Taiwan

3. Encoder OMRON (Japonia)

4. Ghidaje liniare HIWIN (Taiwan)

5. Sistem CNC Delta (Taiwan)

6. Sistem CNC Mitsubishi (Japonia) + Sistem electric Schneider (Franța)
