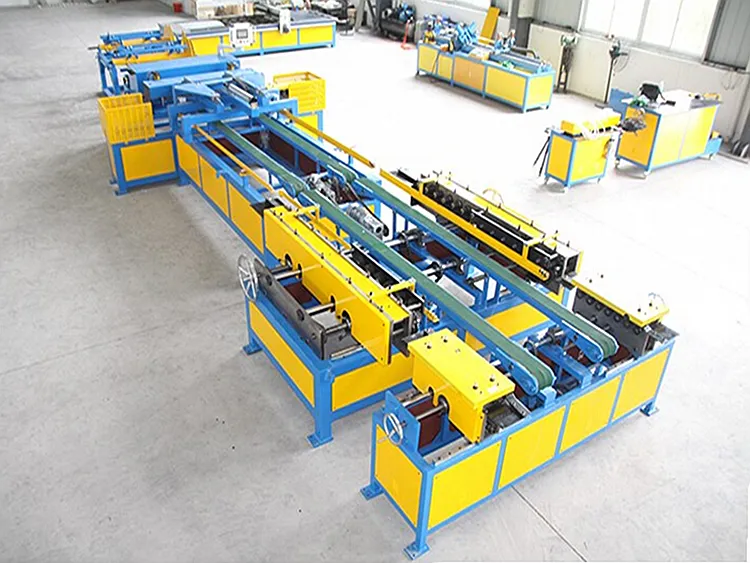

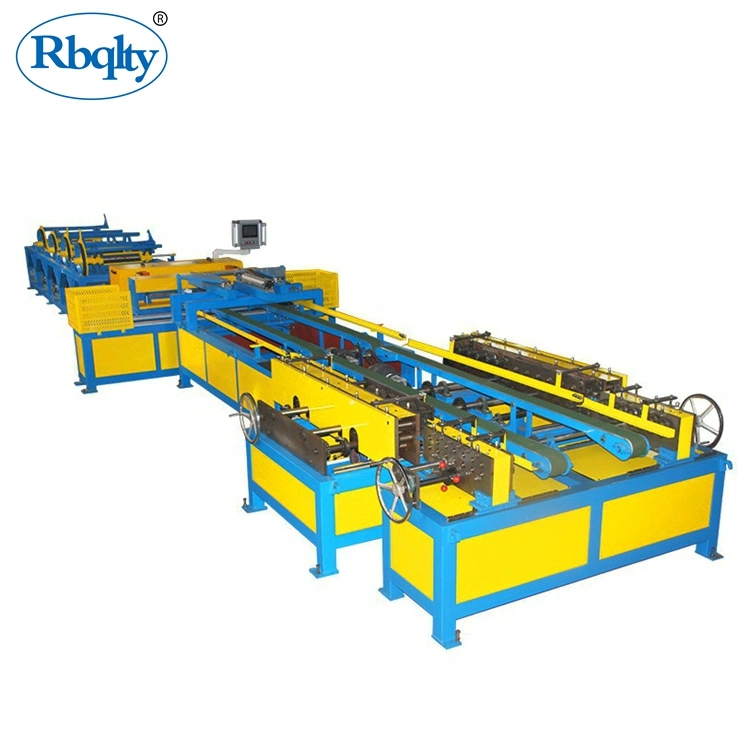

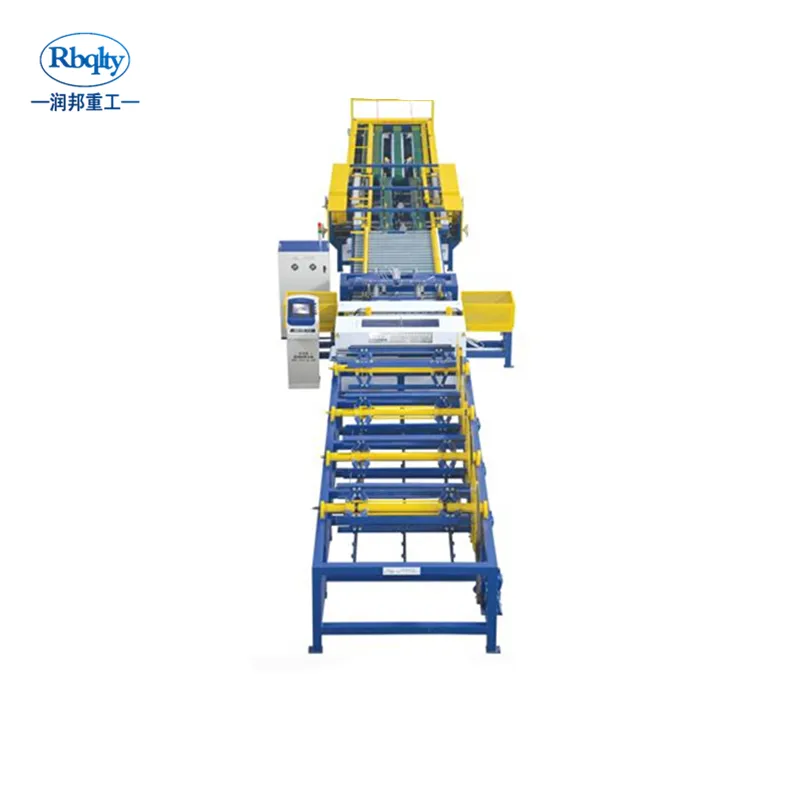

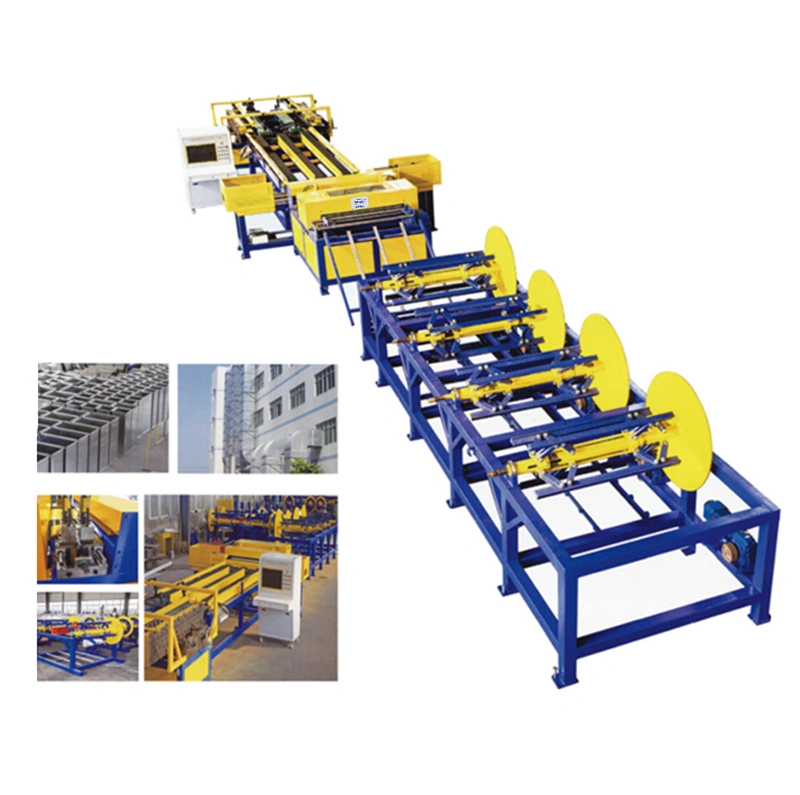

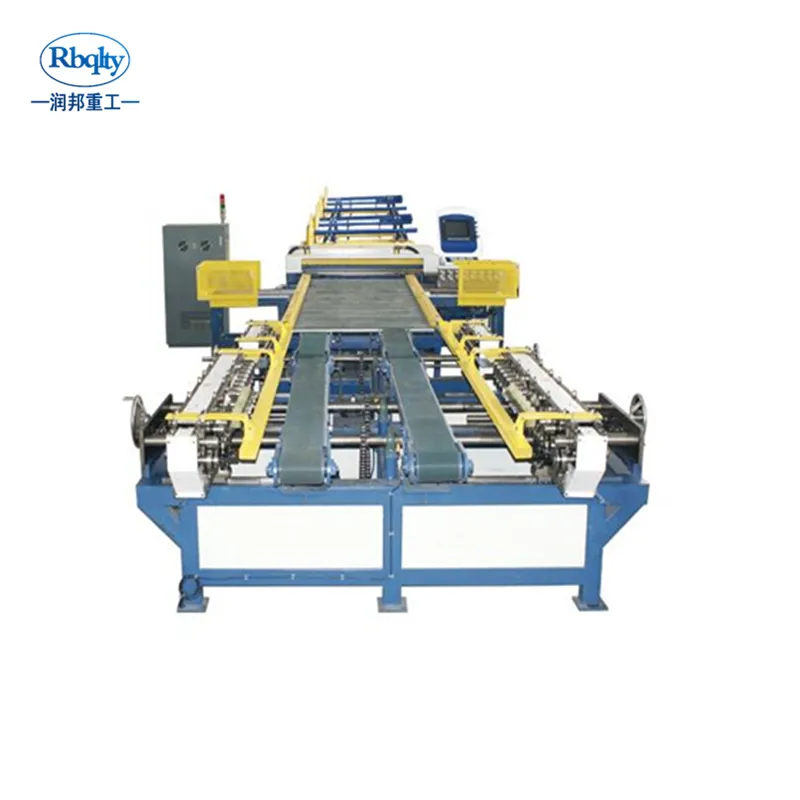

Linie automată de producție tubulatură HVAC – Linie IV

Descriere linie automată IV:

Linia automată de producție tubulatură (Linie IV) prezintă un raport ridicat performanță-preț și este potrivită pentru producerea flanșelor TDF, a flanșelor din cornier, precum și a flanșelor TDC. Echipamentul adoptă structura sudată cu profil internațional și este compus din: rastel de alimentare material, rastel de transfer material, dispozitiv de nivelare și canelare, echipament de crestat și perforat pătrat*, echipament cu acționare dublă pentru format falt unic de blocare**, echipament hidraulic de îndoire, echipament hidraulic de tăiere și sistem de control bazat pe calculator. Rastelul de alimentare dispune de sincronizare și sistem de sprijinire interioară a bobinei (mandrel expansibil). Poate procesa benzi de tablă cu lățimea cuprinsă între 480 mm și 610 mm. Sistemul CNC cu buclă închisă și servo garantează precizia de prelucrare; interfața poate fi comutată cu ușurință între limbile chineză și engleză.
Viteza maximă de alimentare a liniei este de 15 m/min. Toleranța de lungime este de ±0,5 mm, iar toleranța diagonală de ±0,8 mm. Linia poate tăia simultan tablă pentru tubulatura de dimensiuni diferite.

Funcție:
Linia este destinată în principal derulării bobinelor, nivelării, nervurării, perforării, blocării și formării bilaterale a flanșelor din cornier sau TDF. Datorită spațiului redus necesar și ușurinței de instalare și operare, linia este cunoscută în industrie și sub denumirea de „linie mică 5".

Caracteristici de performanță:

1. Toate rolele sunt fabricate din oțel pentru rulmenți, prelungind durata de viață cu peste 5 ori față de materialele convenționale;

2. În modul de economisire a materialului al sistemului CNC, echipamentul poate retrage materialul automat după finalizarea sarcinilor;

3. Cu funcția de memorie a producției, comenzile de producție pot fi urmărite și verificate.

Componente de bază:

1. Rastel de alimentare electric – 1 set

2. Echipament de nivelare și nervurare – 1 grup

3. Echipament hidraulic de tăiat colțuri – 4 seturi, inclusiv matrițe

4. Dispozitiv hidraulic de tăiat tablă; dispozitiv hidraulic de îndoit

5. Sistem de comandă CNC Mitsubishi, software (în limba engleză)

Componente principale:

1. Schneider Electric (Franța)

2. Encoder OMRON

3. Sistem de control: Mitsubishi (Taiwan)

4. Motor principal: Siemens sau brand chinezesc de renume

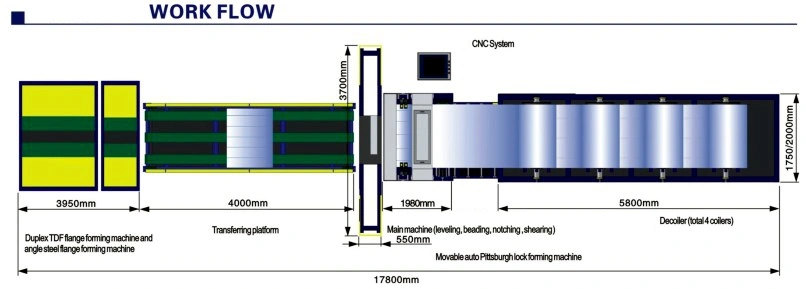

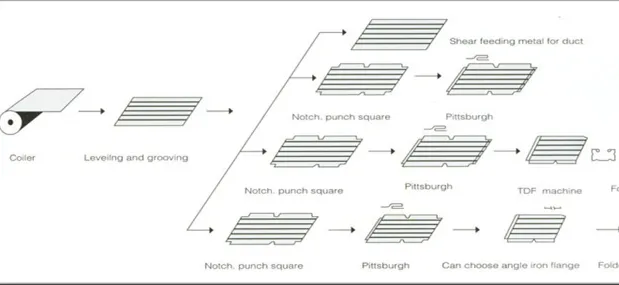

Procesul de lucru:

Configurație completă:

1. Rastele de alimentare electric – 2 seturi, 4 suporturi de bobine

2. Echipament de nivelare, nervurare, crestate și tăiere – 1 set

3. Echipament de format falt de blocare la viteză ridicată

4. Platformă de transfer

5. Un echipament duplex de format flanșe TDF (opțional: echipament duplex de format flanșe din cornier)

6. Un controler CNC, software
