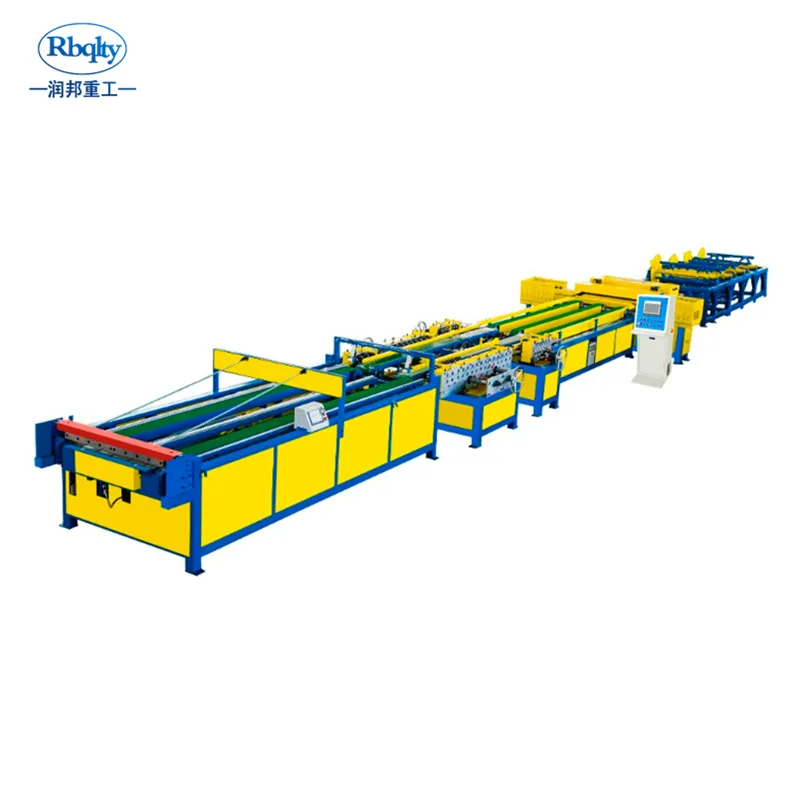

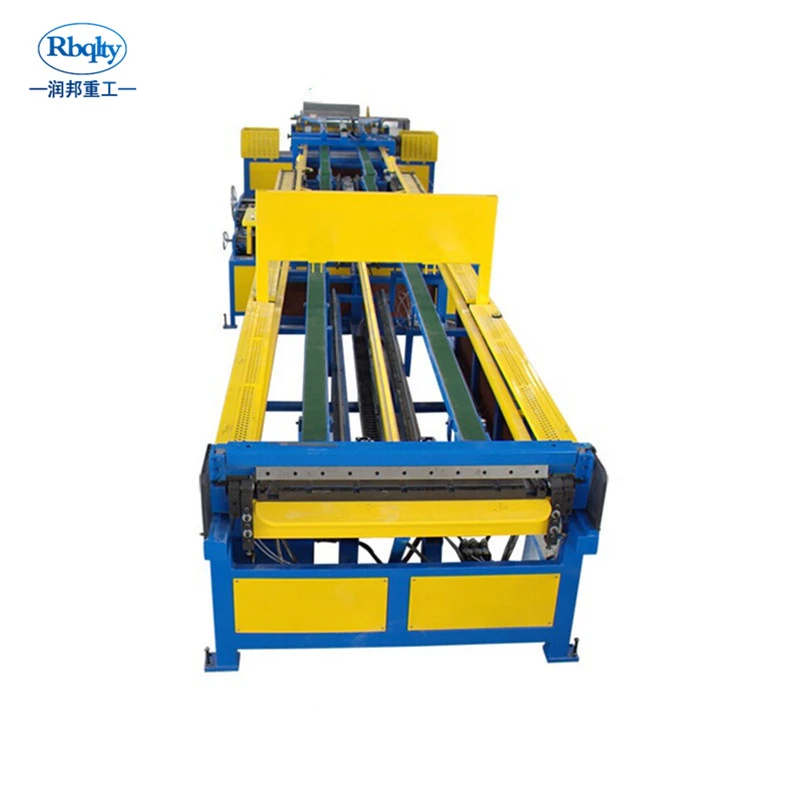

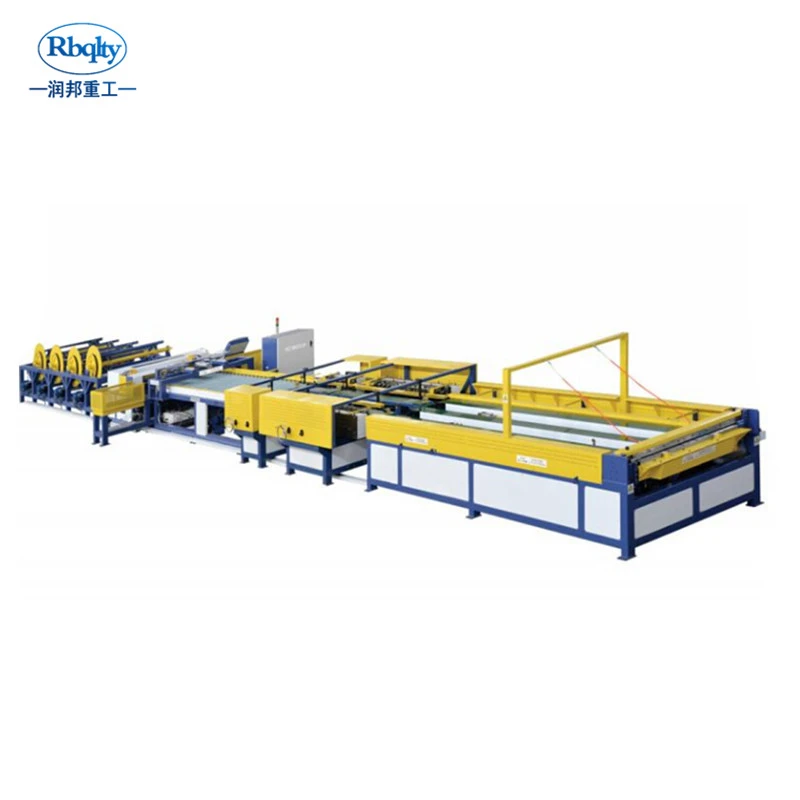

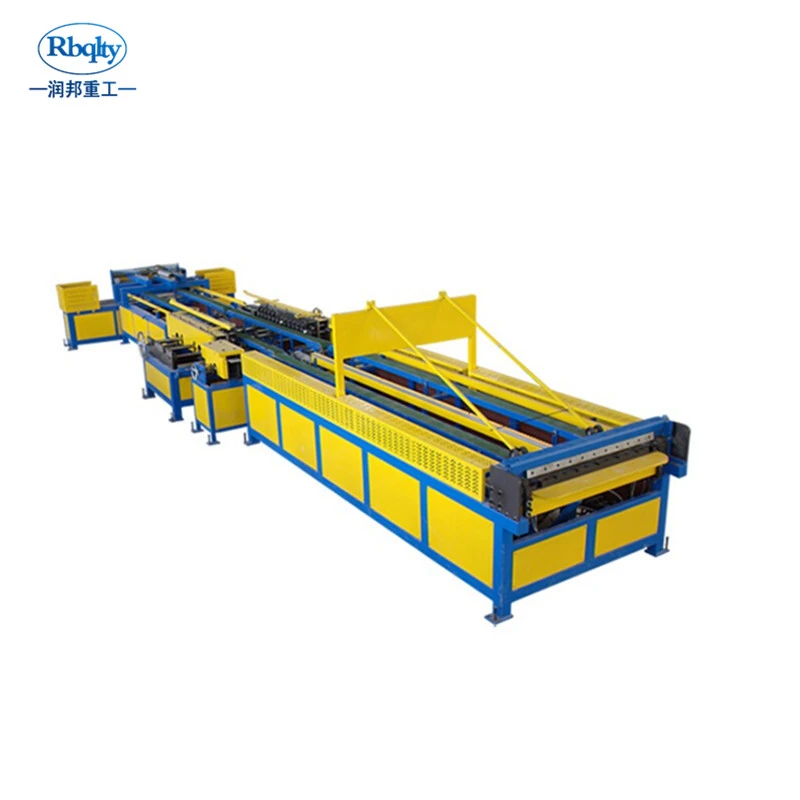

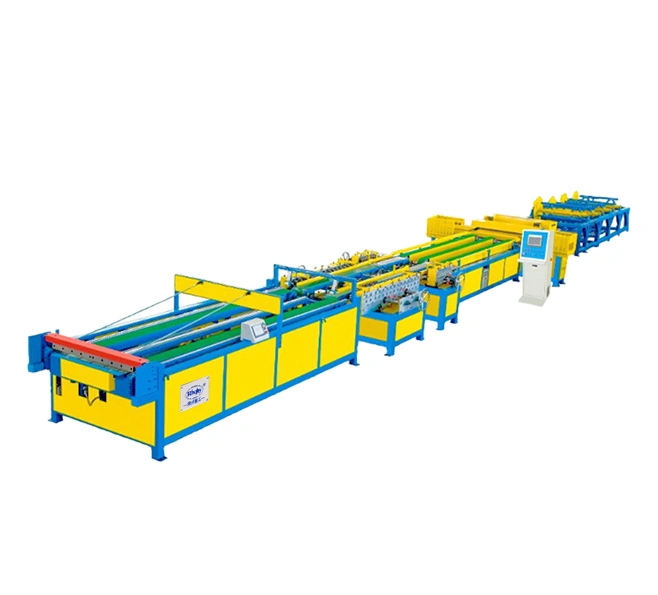

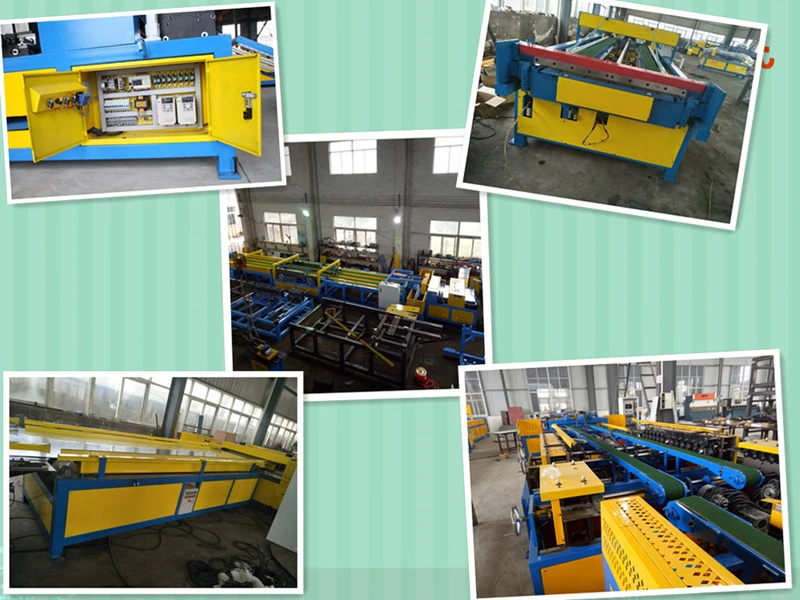

Linie automată pentru tubulatură pătrată HVAC – Linie V

Linia de producție tubulatură (Linie V) este compusă din: rastel, echipament de nivelare și nervurare, echipament hidraulic de crestat în unghi ascuțit și pătrat*, echipament hidraulic de tăiere, echipament de presare cu deplasare unghiulară pentru îmbinări**, manipulator de preluare cu platformă de alimentare***, echipament de format flanșe duble cu cuplare pentru tablă****, platformă de alimentare cu servo, echipament hidraulic de falțuit TDF; componenta de control electric adoptă comandă integrală prin calculator. Alimentarea servo pentru îndoire asigură precizie de poziționare, garantând acuratețea operațiunii de îndoire. Viteza maximă de alimentare este de 16 m/min, eroarea maximă de lungime este de ±5 mm; linia procesează tubulatura cu flanșe TDF și din cornier, cu schimbare simplă și rapidă între tipuri.

Linia ocupă un spațiu redus, cu procesare liniară și eficiență ridicată de producție. Poate produce secțiuni mici de tubulatură — secțiunea minimă cu flanșă TDF poate fi de 200 × 200 mm.

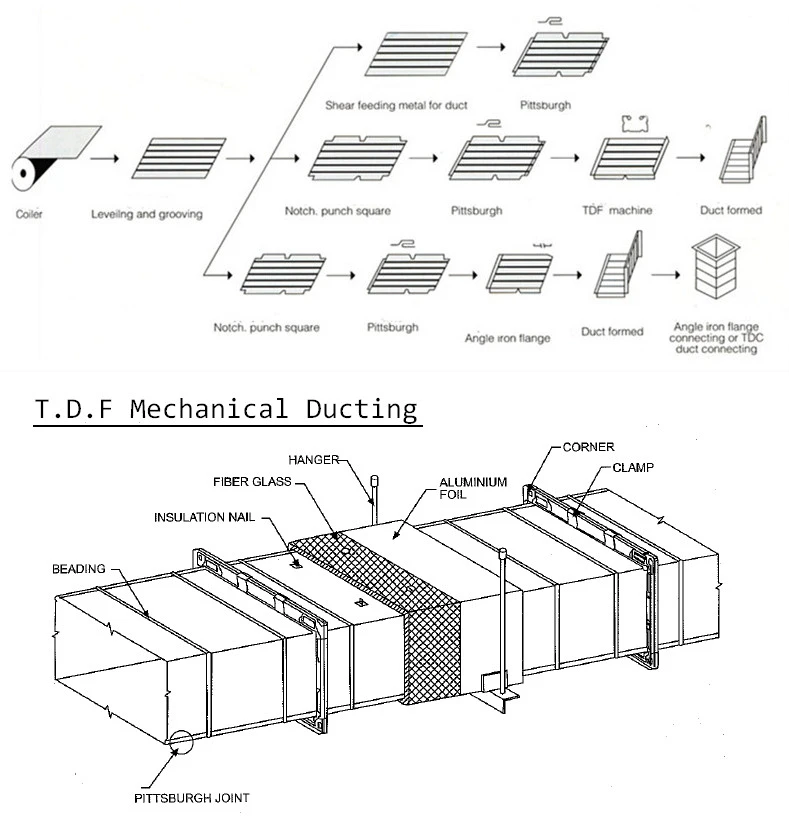

Diagramă piese de lucru:

Componente de bază:

1. Rastel de alimentare electric – 1 set

2. Echipament de nivelare și nervurare – 1 grup

3. Echipament hidraulic de tăiat colțuri – 4 seturi, inclusiv matrițe

4. Dispozitiv hidraulic de tăiat tablă; dispozitiv hidraulic de îndoit

5. Sistem de comandă CNC Mitsubishi, software (în limba engleză)

Componente principale:

1. Schneider Electric (Franța)

2. Encoder OMRON

3. Sistem de control: Mitsubishi (Taiwan)

4. Motor principal: Siemens sau brand chinezesc de renume

Configurație completă:

1. Rastele de alimentare electric – 2 seturi, 4 suporturi de bobine

2. Echipament de nivelare, nervurare, crestate și tăiere – 1 set

3. Echipament de format falt de blocare la viteză ridicată

4. O platformă de alimentare electrică

5. Un echipament duplex de format flanșe TDF (opțional: echipament duplex de format flanșe din cornier)

6. O platformă de alimentare cu servo

7. Un dispozitiv de îndoire

8. Un controler CNC, software

9. Un tablou electric
