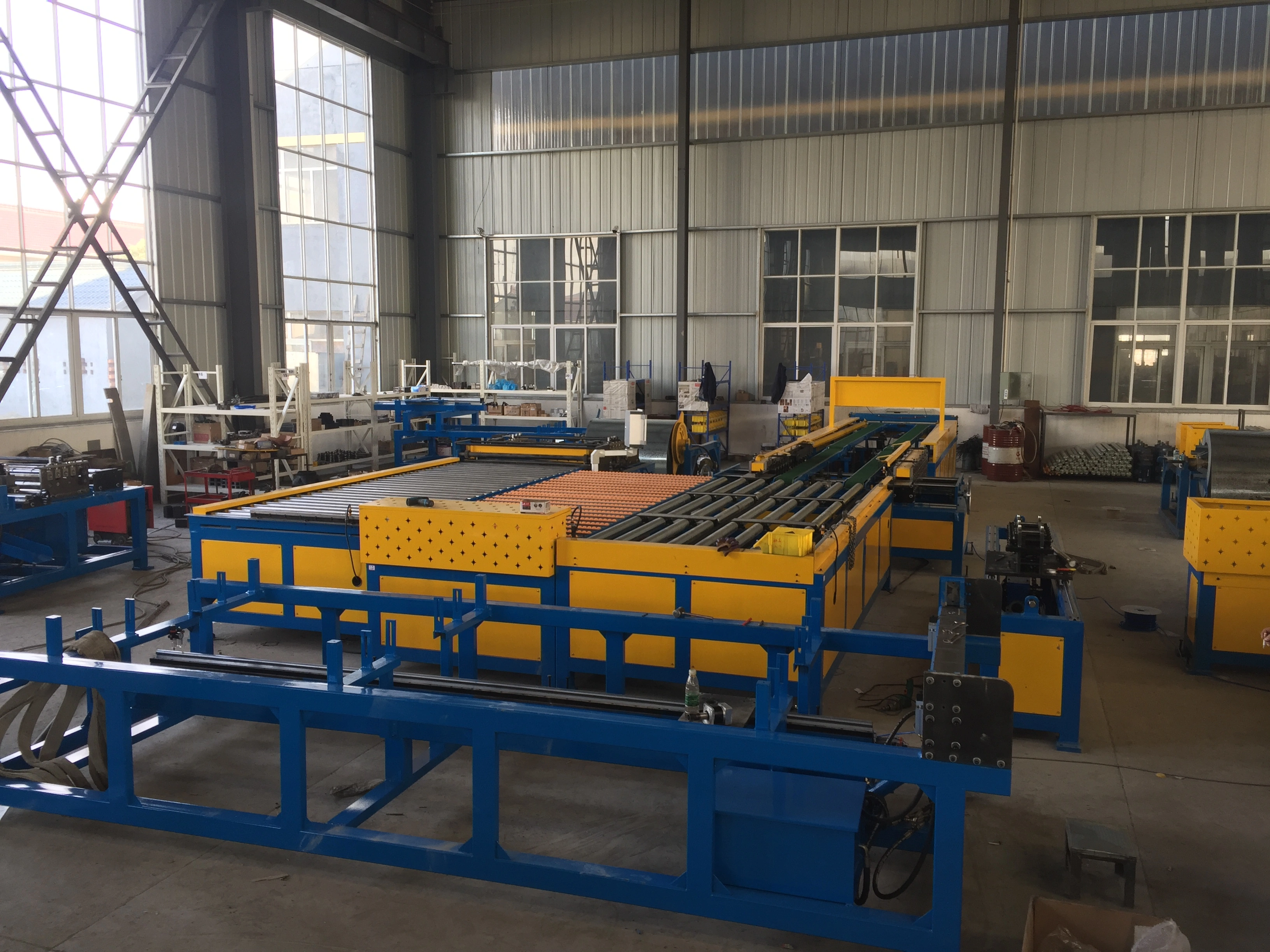

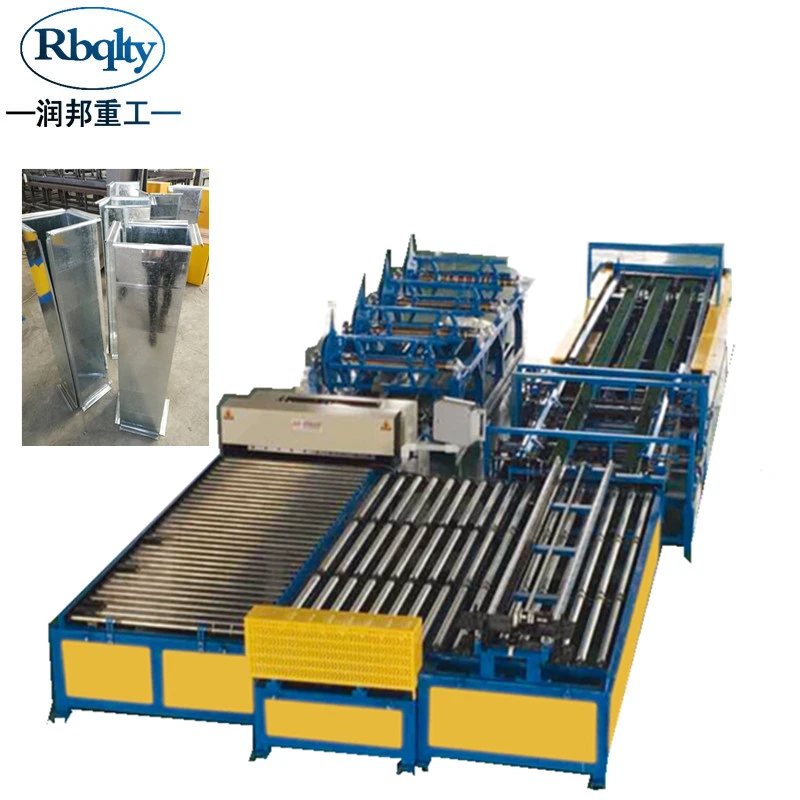

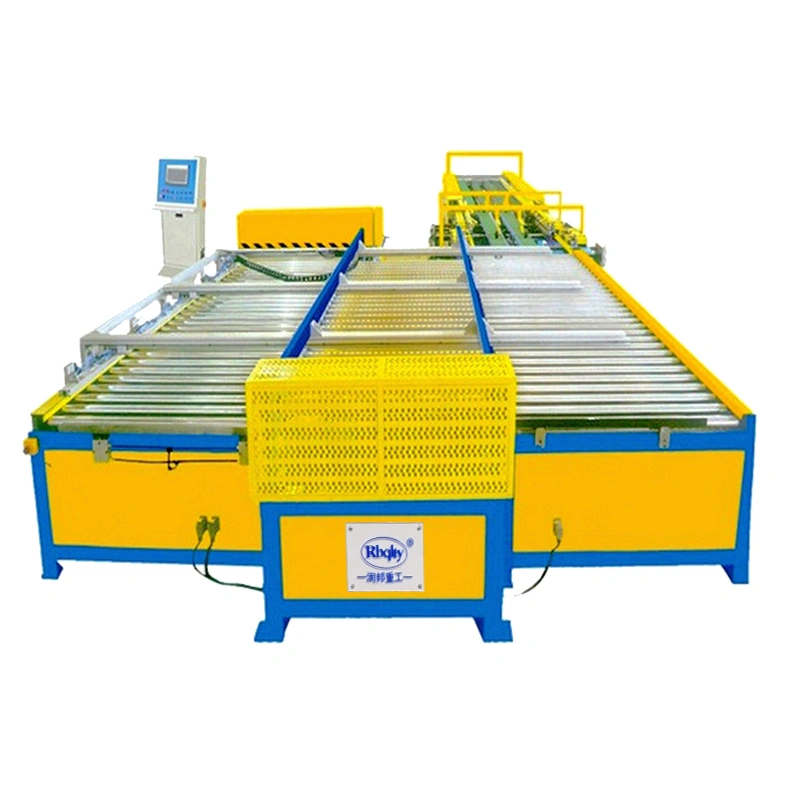

Linie automată super tip U pentru tubulatură pătrată HVAC

Caracteristici de performanță:

• Integritatea stă la baza activității noastre; urmărirea satisfacției clienților și inovația continuă ne ghidează în sprijinul atingerii obiectivelor acestora.

• Mecanismul de alimentare cu manipulator servo pneumatic asigură stabilitatea și viteza echipamentului, precum și precizia sistemului de poziționare.

• Un panou tip L se produce în doar 20–25 secunde, eficiența dublând-o față de configurația liniară.

• Echipamentul de blocare fix elimină mișcările înainte-înapoi ale operatorului, îmbunătățind eficiența producției.

• Toate rolele sunt fabricate din oțel pentru rulmenți, prelungind durata de viață cu peste 5 ori față de materialele convenționale.

• În modul de economisire a materialului al sistemului CNC, deșeul este mai mic de 20 mm per bobină.

• Cu funcția de memorie a producției, comenzile de producție pot fi urmărite și verificate.

Funcție:
Echipamentul este destinat în principal formării flanșelor TDF, a flanșelor din cornier și a flanșelor tip C, cu o capacitate zilnică de procesare de 1000–2500 m². Prin simpla introducere a dimensiunilor tubulaturilor, linia finalizează automat derularea bobinei, nivelarea, nervurarea, perforarea, tăierea, blocarea, formarea flanșelor TDF / din cornier / tip C și îndoirea.

Configurație de bază:

• Două suporturi electrice pentru bobine, 4 platforme de material (5–7 t per bobină)

• Un rastel

• O unitate principală de procesare (gazdă linie 2)

• Două platforme transportoare cu role din inox

• Un echipament fix de blocare a îmbinărilor

• Un echipament duplex de format flanșe TDF

• Un echipament duplex de format flanșe din cornier

• O platformă de alimentare cu servo

• Un echipament hidraulic de îndoit

• Un set sistem de control prin calculator

Componente

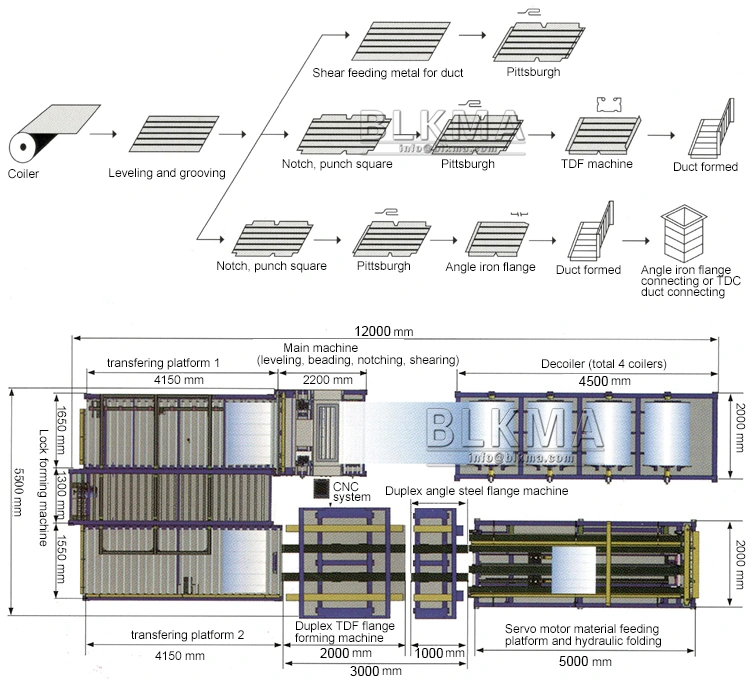

Procesul de lucru:

Componente de bază:

1. Rastel de alimentare electric – 1 set

2. Echipament de nivelare și nervurare – 1 grup

3. Echipament hidraulic de tăiat colțuri – 4 seturi, inclusiv matrițe

4. Dispozitiv hidraulic de tăiat tablă; dispozitiv hidraulic de îndoit

Componente principale:

1. Schneider Electric (Franța)

2. Encoder OMRON

3. Sistem de control: Mitsubishi (Taiwan)

4. Motor principal: Siemens sau brand chinezesc de renume
