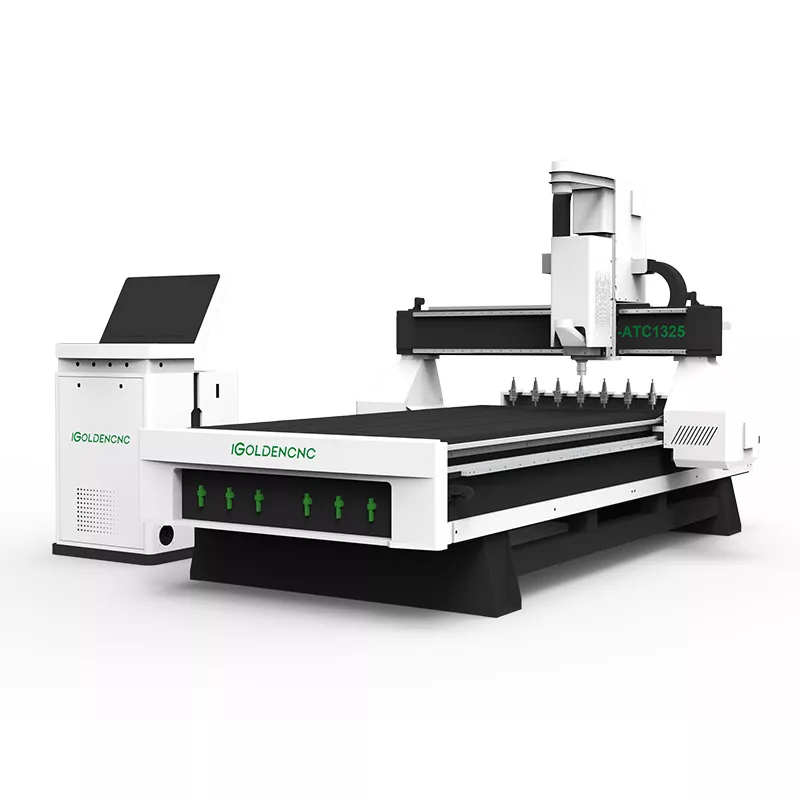

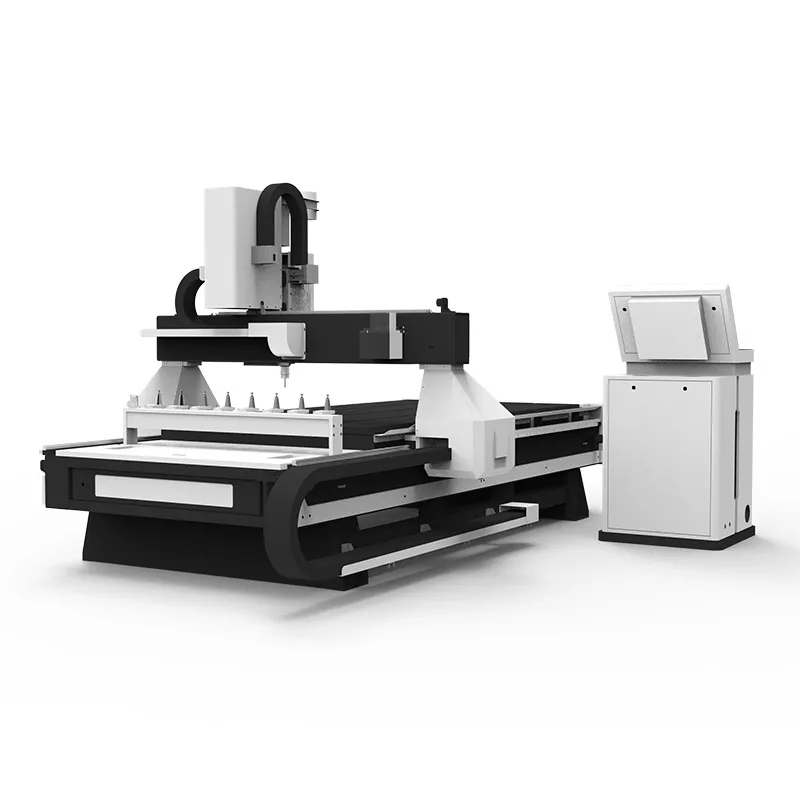

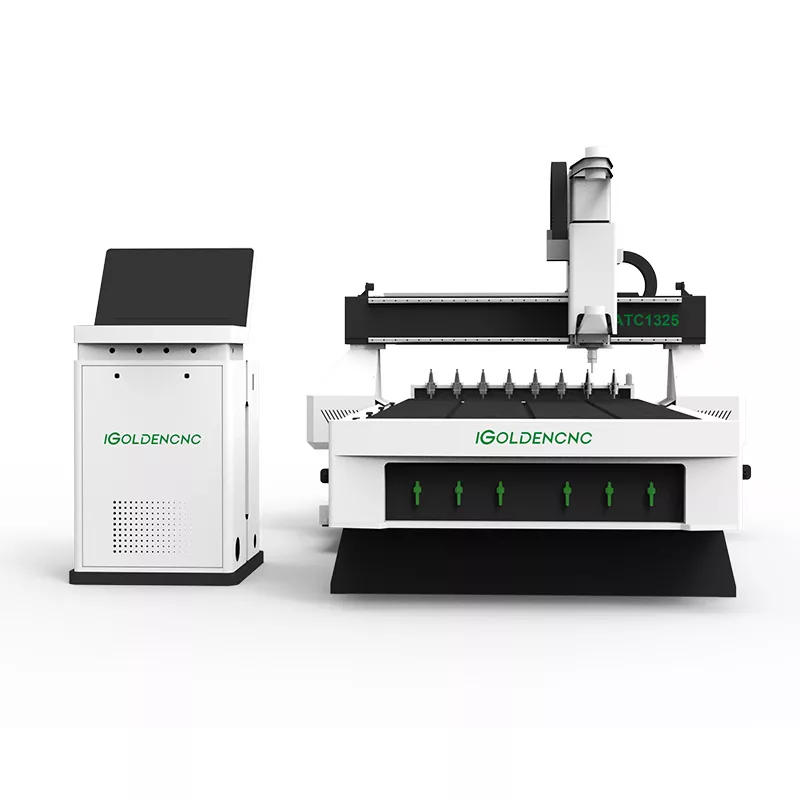

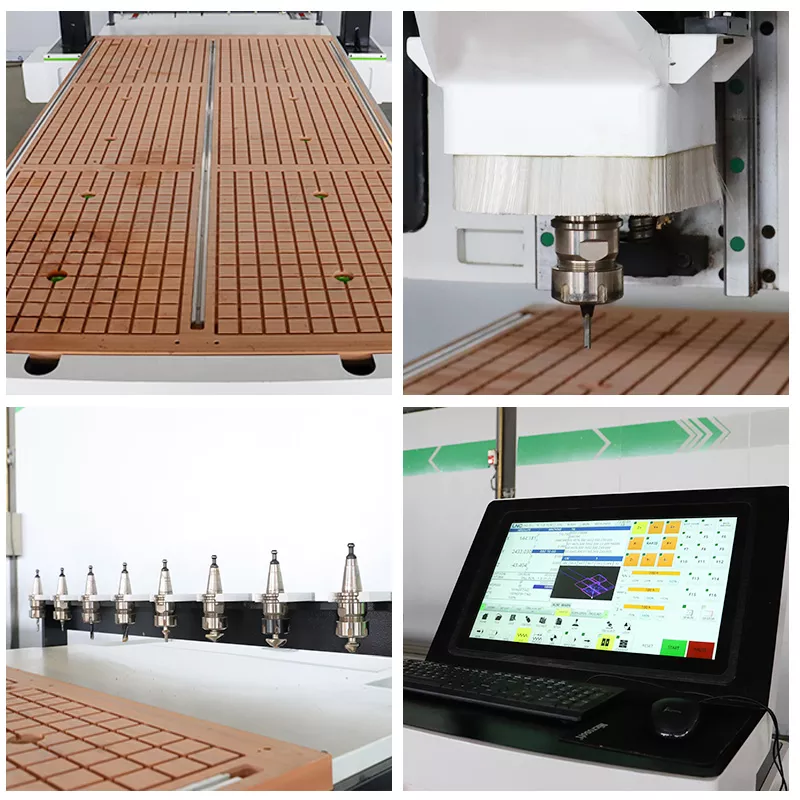

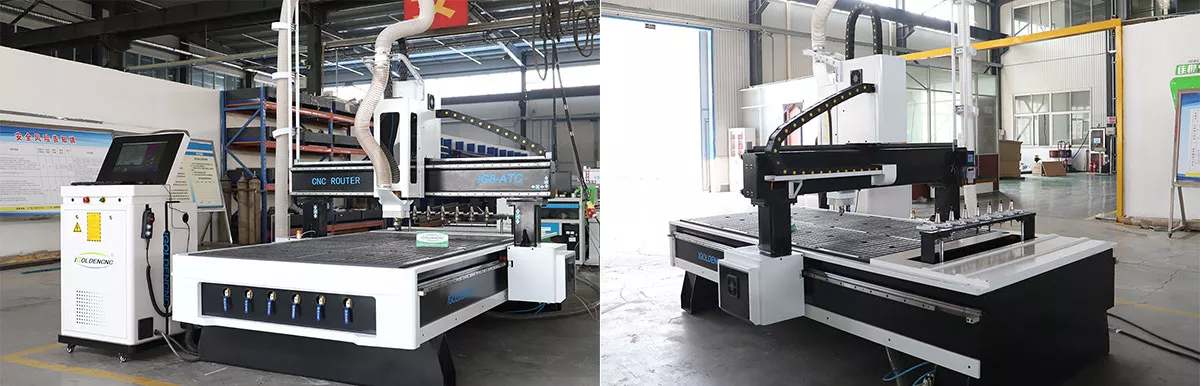

Router CNC de gravură, cu ATC, automatizat, pentru prelucrarea lemnului, 1325

Descrierea routerului CNC liniar, cu ATC:

Există două moduri de schimbare a sculei: schimbare în linie și schimbare tip disc. Utilizat pe scară largă, incluzând gravură, frezare, teșire, frezare laterală, găurire, tăiere, canelare etc.

Caracteristicile routerului CNC industrial, cu schimbător automat de sculă:

• Cu 8 sau 12 seturi de scule, cu schimbare automată, care poate economisi timpul de schimbare a sculelor și îmbunătăți eficiența muncii.

• Masa cu vid utilizează material de mare densitate, cu forță de aspirație puternică, acomodând confortabil piese de toate dimensiunile.

• Sistemul de control NC Studio este simplu, convenabil și ușor de învățat; utilizatorii pot dobândi rapid flexibilitatea de a stăpâni utilizarea echipamentului, cu independență ridicată.

• Cadrul adoptă o structură cu coloană tip portal; componentele echipamentului sunt produse și asamblate cu precizie extrem de ridicată, pentru a asigura performanța și stabilitatea ridicate ale echipamentului, calitate excelentă și toleranțe stricte.

Arbore ATC HQD, cu răcire cu aer, 9 kW

Masă cu vid și canal T, cu pompă de răcire, 5,5 kW

Schimbare automată a sculei, cu magazie de scule ridicabilă

Șină de ghidare pătrată Taiwan HIWIN, pe axele X, Y, Z

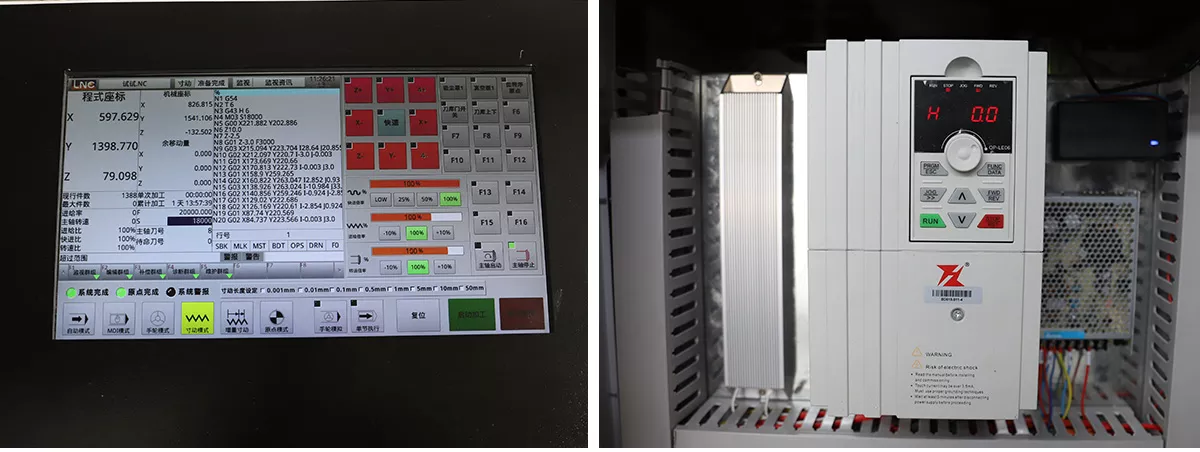

Sistem de control LNC | Invertor Fuling

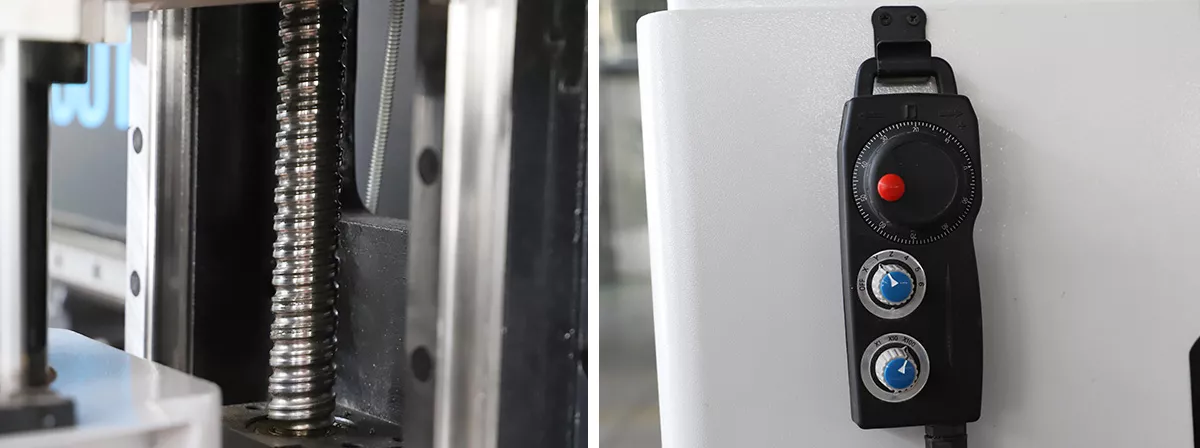

Șurub cu bile, Taiwan | Roată de mână de control

Avantajele routerului CNC, cu ATC, cu schimbător automat de sculă:

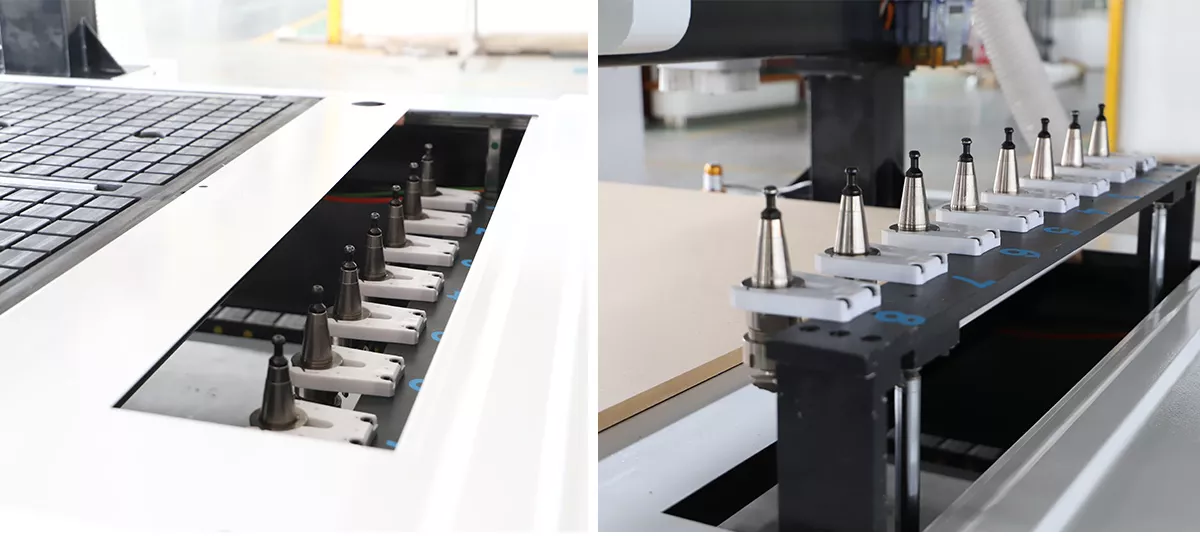

• Design liniar de schimbător automat de sculă, cu performanță bună de stabilitate în procesul de schimbare a sculei. Există 8 poziții de sculă; opțional, magazia de scule poate fi construită cu 10 sau 12 poziții. Preferați tipul disc? Dacă da, verificați routerul CNC cu schimbător automat de sculă tip disc.

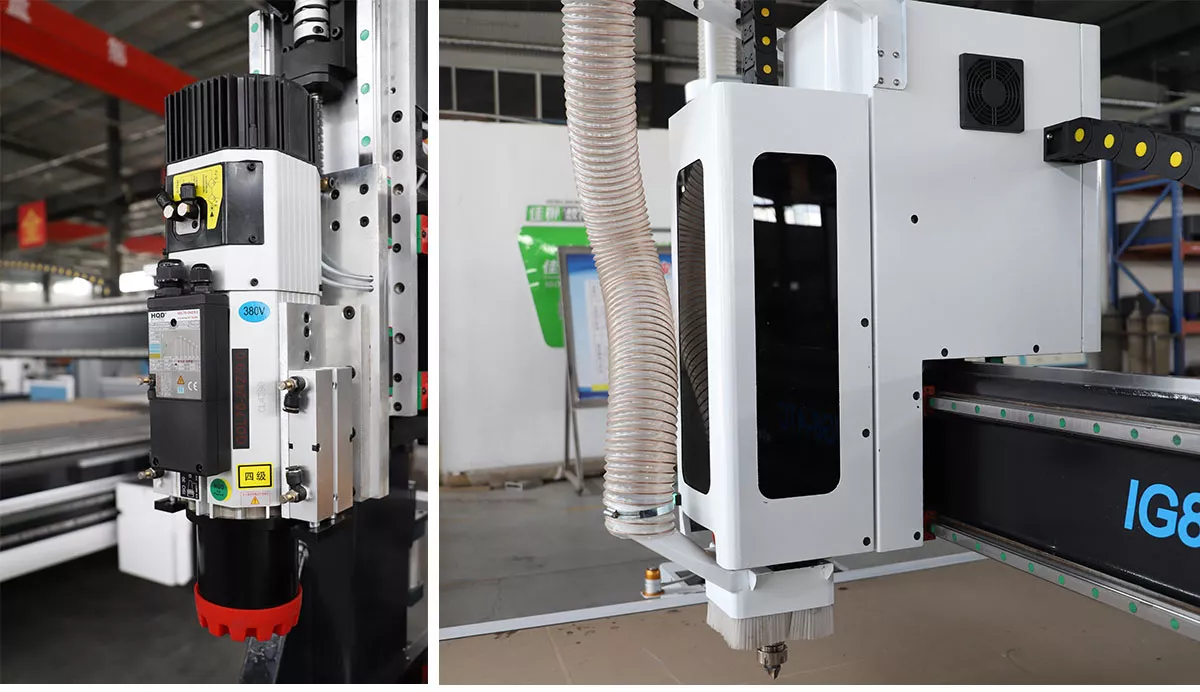

• Este adoptat un arbore ATC original, din Italia, marca HSD, model ES929A, 9,0 kW, cu răcire cu aer, 24000 rpm. Potrivit pentru suporturi de scule ISO sau HSK. Opțional, puteți avea un arbore ATC chinezesc, pentru economisirea costurilor.

• Combinația dintre sistemul CNC SYNTEC și servomotorul pur Yaskawa reprezintă un control real, în buclă închisă, cu caracteristici de alimentare rapidă, mișcare silențioasă, funcționare lină, accelerare și decelerare bune, precizie ridicată de poziționare. Pentru mai multe detalii despre servomotor, vă rugăm citiți aici.

• Designul dispozitivului de fixare, prietenos cu utilizatorul, ajută foarte mult în procesul de instalare a cuțitelor în suportul de sculă. Este un dispozitiv foarte bun pentru un router CNC cu schimbător automat de cap. Este suficient să blocați suportul de sculă ISO sau HSK în dispozitivul de fixare și apoi să utilizați o cheie furcă, pentru a slăbi suportul, așa cum arată imaginea de mai jos. Economisiți timp și energie.

• Sistemul de lubrifiere utilizează o pompă automată de lubrifiere, care poate fi setată pentru a atinge scopul lubrifierii la timp.

• Funcționarea sigură și lină a echipamentului este pe deplin luată în considerare în proiectarea părții de circuit; am configurat garanții multiple pentru circuit, precum rezistență la parcare, protecție la suprasarcină și siguranțe.

• Este echipat un senzor fix de sculă, pentru a simplifica procesul de calibrare a sculei pe axa Z. Este o opțiune esențială pentru routerele CNC de lemn, cu schimbător automat de sculă.

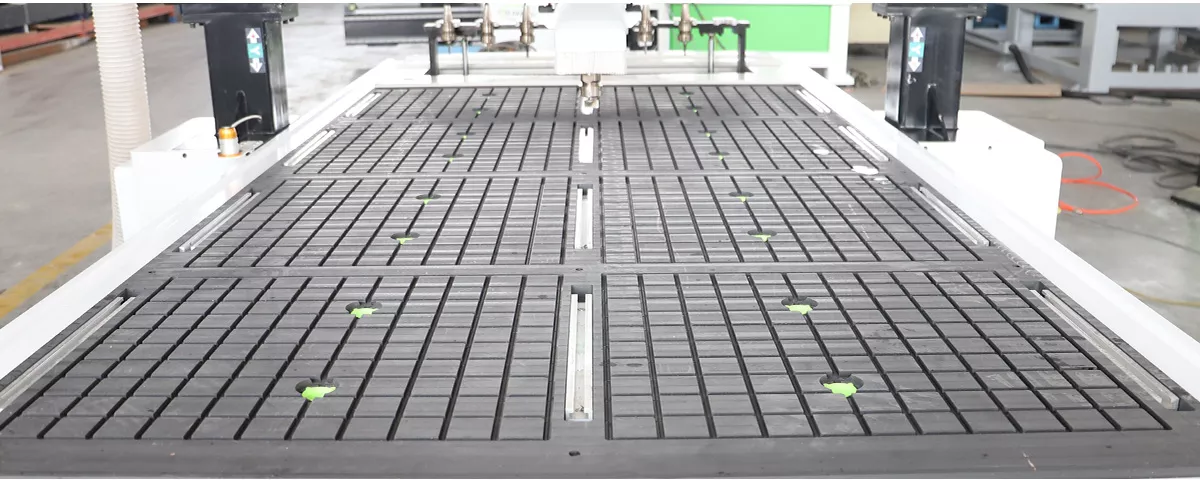

Designul special al mesei cu vid și canal T crește capacitatea de fixare cu cel puțin 30%.
