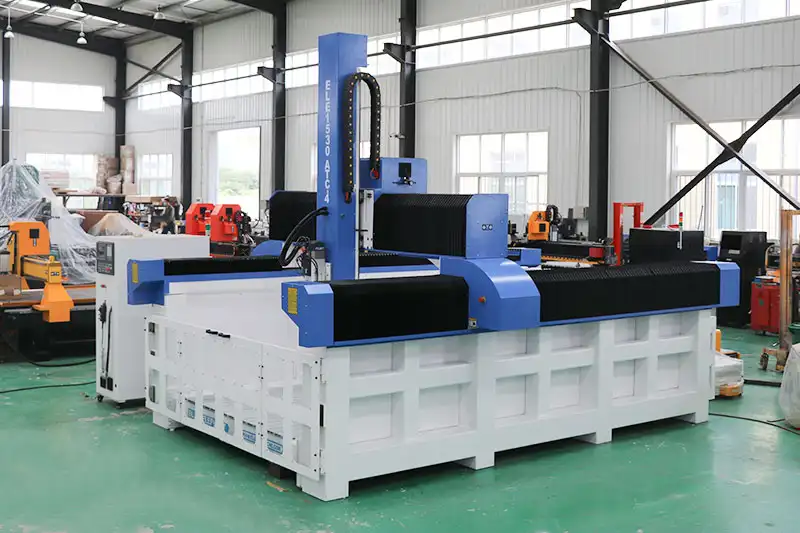

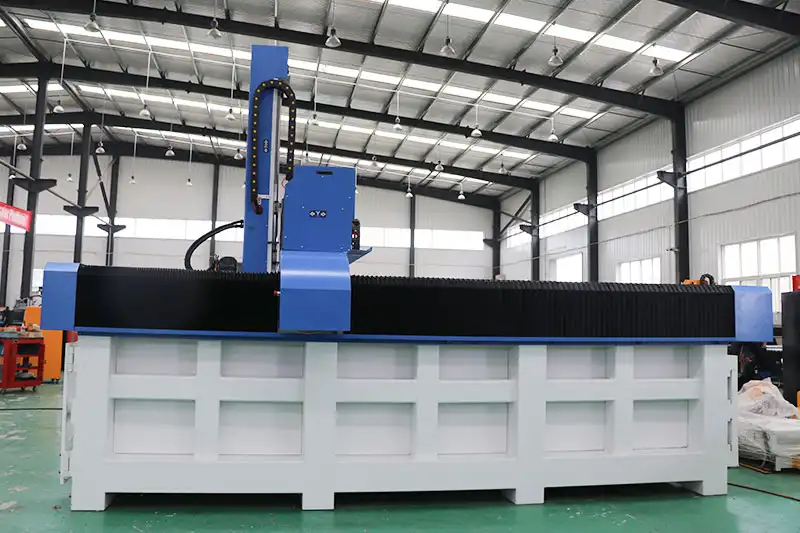

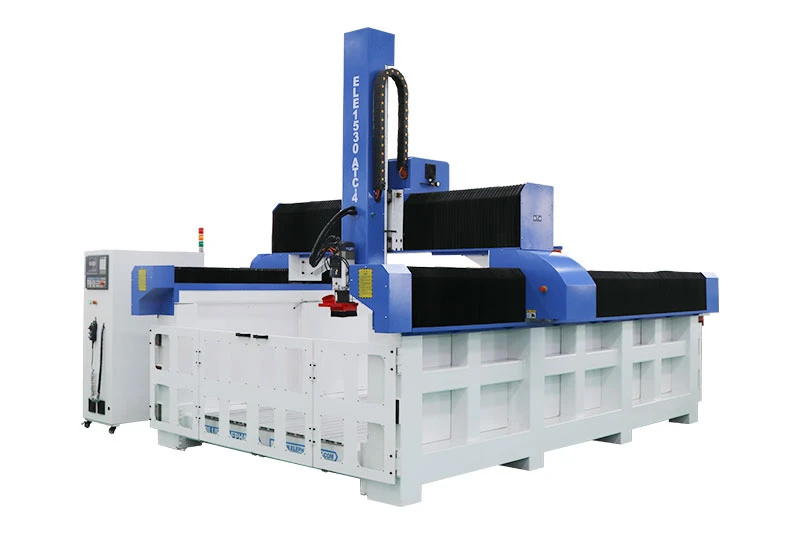

Echipament CNC de gravat, pentru spumă EPS, 1530
Echipament CNC de gravat, pentru spumă EPS, cu ATC, marca Blue Elephant, model ELECNC-1530 EPS. Ax adevărat pe 4 axe, arbore oscilant, 180°, pentru procesare tridimensională. Certificare CE, ISO 9001. Dimensiune masă 1500×3000 mm (5'×10'). Brand | Blue Elephant Model | ELECNC-1530 EPS Standard | CE, ISO 9001 Dimensiune masă | 1500×3000 mm (5'×10')
Interesat de acest produs?
Descriere Detaliată
Descriere
Echipamentul CNC de gravat, pentru spumă EPS, 1530, a fost conceput cu o magazie liniară de schimbare a sculei. Diverse scule pot fi schimbate automat, în timpul procesului de gravare, ceea ce înseamnă economisire de timp.
Caracteristici
Cu 4 axe adevărate, iar arborele echipamentului poate oscila 180°, pentru procesare tridimensională.
Echipamentele CNC pentru polistiren expandat EPS au fost utilizate pe scară largă pentru procesarea EPS, matrițe de turnare din lemn și alte matrițe din materiale nemetalice.
Axa Z poate fi înălțată, iar întreaga dimensiune de lucru poate fi, de asemenea, personalizată.
Conceput cu magazie liniară de schimbare a sculei, poate îmbunătăți eficiența muncii.
Articole opționale
Dispozitiv rotativ — dispozitiv rotativ pentru procesarea cilindrilor
Sistem de colectare a prafului — 3 kW, 5,5 kW, 7,5 kW etc., incluzând capotă de praf, țeavă, set complet; tip nou, 1,5 kW
Compresor de aer — compresor cu piston, compresor cu șurub
Tip arbore — 12 kW, 14 kW
Piese opționale ale routerului CNC, pentru spumă EPS

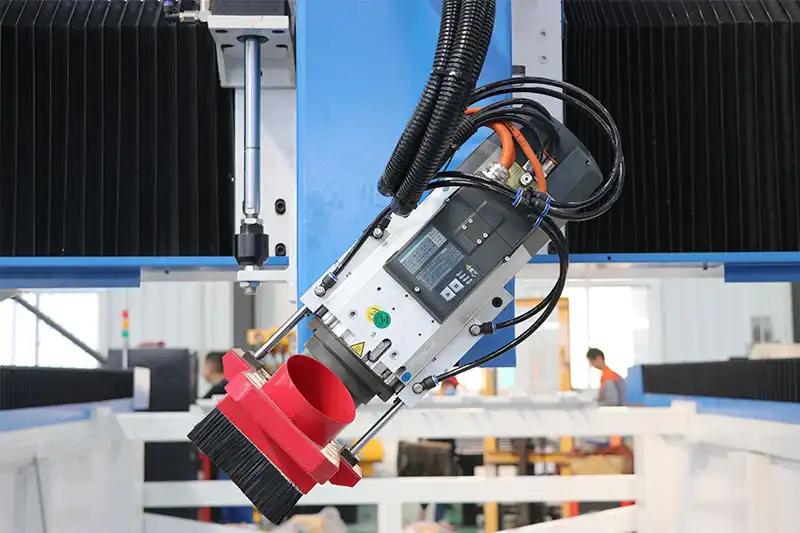

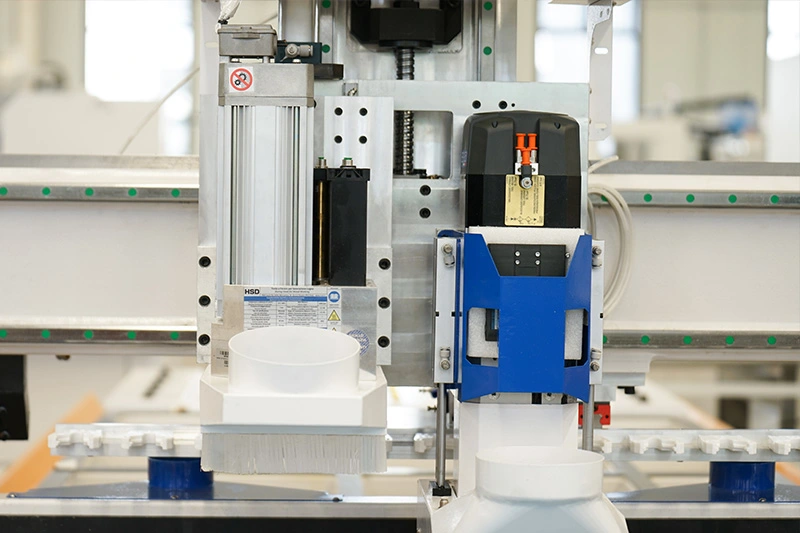

Arbore ATC

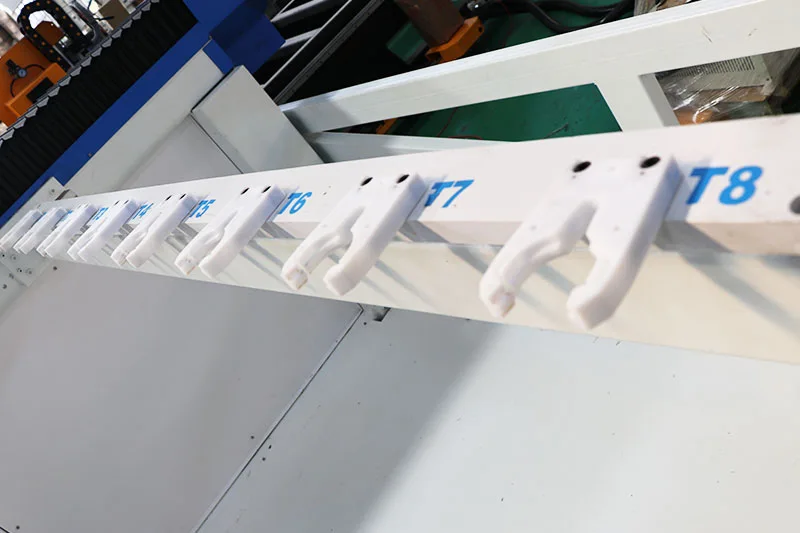

Schimbător liniar de scule

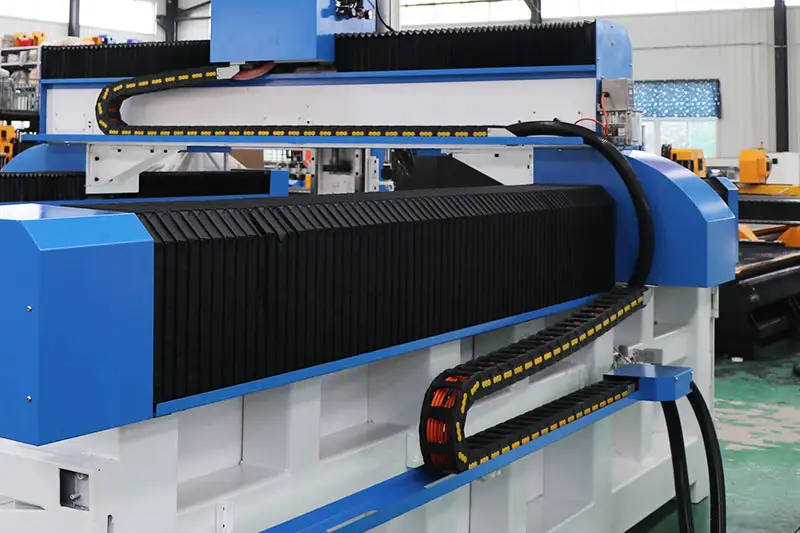

Lanț de cabluri (towline)

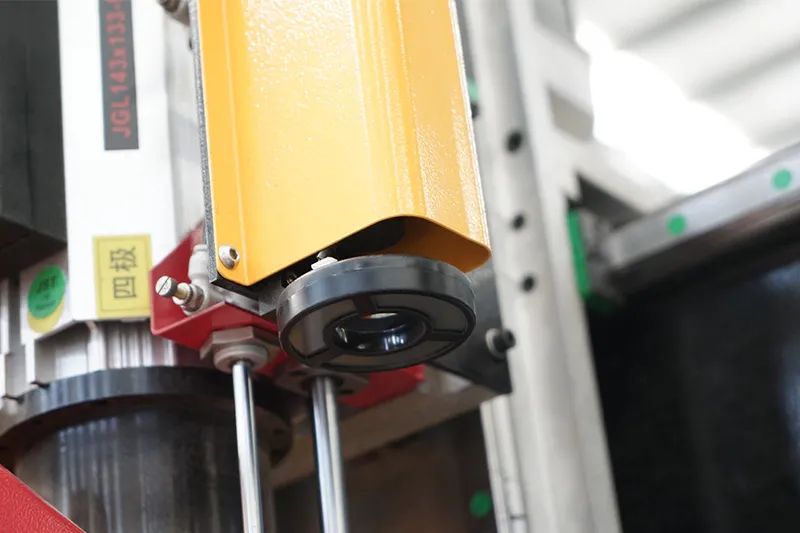

CCD
Burghiu

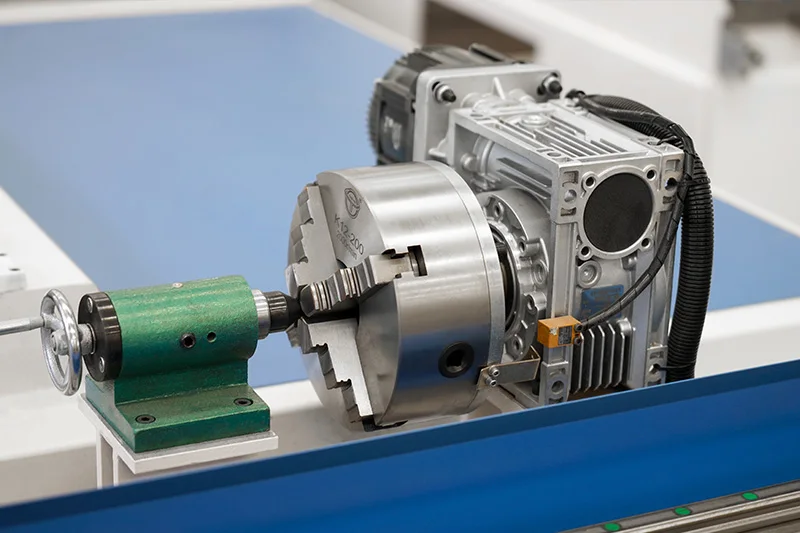

Ax rotativ, cu patru bacuri

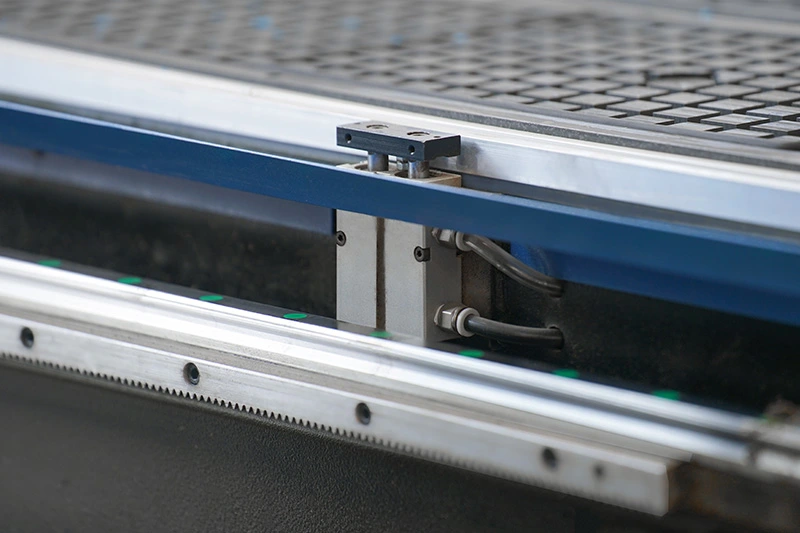

Cilindru de poziționare

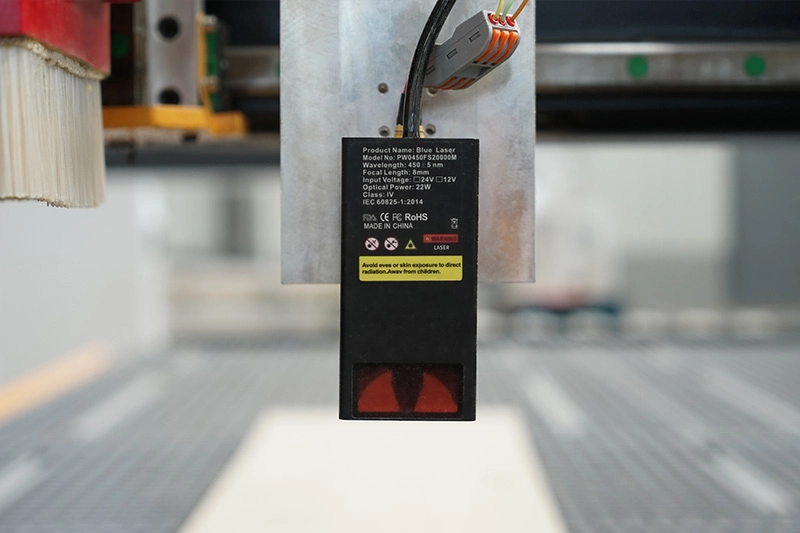

Cap laser
Aplicații
INDUSTRII
Industria matrițelor de turnare: poate fi utilizat pentru producția de precizie a diverselor matrițe de turnare din lemn, pentru automobile, nave, aviație, trenuri etc. Poate fi utilizat, de asemenea, pentru cercetare-dezvoltare și producția de materiale decorative pentru interior auto și decorațiuni de expoziție.
Industria turnătoriei și sculpturii: procesarea și gravarea diverselor produse din procesul de turnare, spumă pierdută (lost foam), materiale decorative pentru expoziții și materiale decorative GRG.
Industria decorațiunilor pentru construcții: procesarea și producția de materiale decorative pentru construcții, precum GRG și GRC.
Specificații Tehnice
| Element | Parametri |
|---|---|
| Model | ELECNC1530 EPS |
| Cursă axe X, Y | 1500×3000 mm, opțional: 1300×2500 mm; 2000×3000 mm; 2000×4000 mm etc. |
| Cursă axa Z | 1100 mm, opțional: 900 mm, 1000 mm, 1200 mm etc. |
| Tip arbore | Arbore ATC, cu răcire cu aer, Italia, 9,6 kW |
| Tip invertor | Invertor Delta, 11 kW |
| Axa a 4-a | Reductor de precizie, cu roată dințată cicloidală, cu precizie de transmisie ridicată și rigiditate torsională; oscilează de la -90° la +90° |
| Magazie de scule | Schimbător automat de scule, tip liniar, 8 poziții; opțional: schimbător automat de scule, tip carusel |
| Suport sculă, cu mandrină | ISO30, mandrină ER32: Ø4, Ø6, 1/8", 1/2" |
| Sistem de control | Sistem de control Syntec, Taiwan |
| Sistem de acționare | Servomotor original YASKAWA (Japonia), 850 W, și driver, 1000 W |
| Structură echipament | Structură specifică pentru echipamente EPS |
| Masă de lucru | Masă cu canal T |
| Șină de ghidare liniară | Șină de ghidare liniară, Taiwan, #30 |
| Transmisie | Axele X, Y: cremalieră elicoidală și pinion, Taiwan/Germania; axa Z: șurub cu bile de precizie ridicată, TBI, Taiwan |
| Sistem de lubrifiere | Sistem de lubrifiere automată, 1,5 L |
| Cabluri | Cabluri Igus (Germania), cu certificare CE, cUL |
| Software compatibil | Artcam, Alphacam, Type3, UcanCAM, Aspire, PowerMill etc. |
| Limbaj de comandă | Cod G și cod M |
| Viteză de deplasare | 60 m/min |
| Viteză de lucru | 0–20 m/min |
| Precizie de repoziționare | ±0,03 mm |
| Precizie de lucru | ±0,03 mm |
| Presiune de lucru a aerului | 0,8 MPa |
| Tensiune de lucru | 220 V, monofazat/trifazat, 50/60 Hz; 380 V, trifazat, 50/60 Hz |
