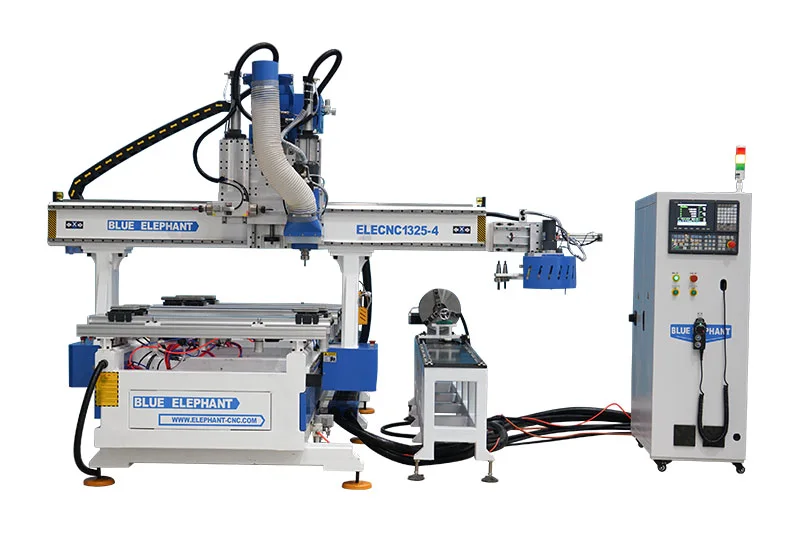

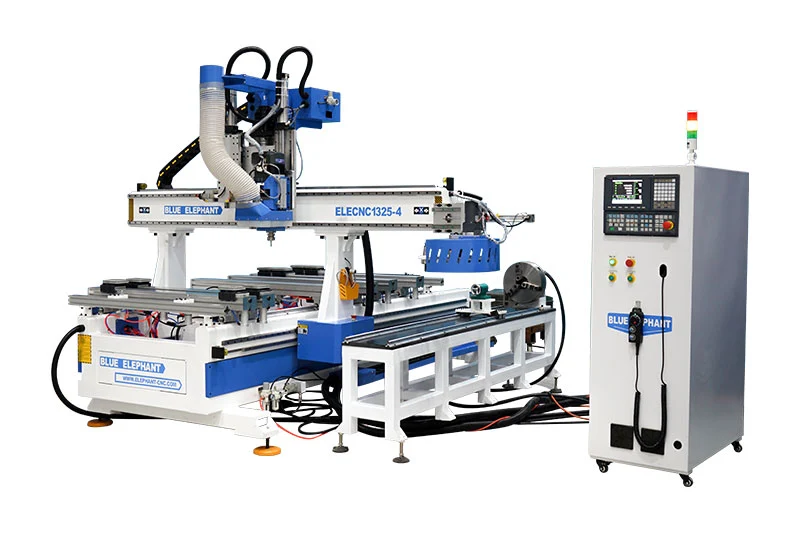

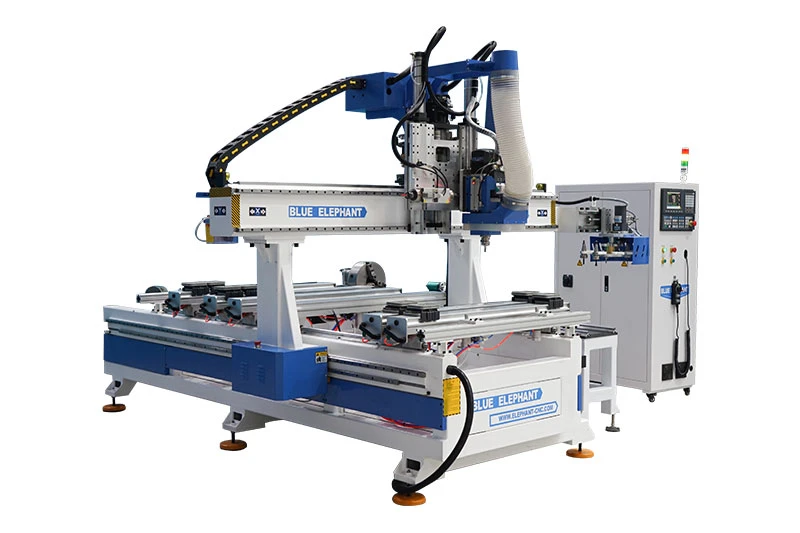

Router CNC 1325 ATC-4, cu masă PTP
Router CNC, cu 4 axe și ATC, marca Blue Elephant, model ELECNC-1325ATC-4. Masă PTP, importată din Germania, potrivită pentru uși de dulap, dulapuri și fabricarea ușilor. Magazie de scule tip carusel, cu 8 poziții. Certificare CE, ISO 9001. Dimensiune masă 1300×2500 mm (4'×8'). Brand | Blue Elephant Model | ELECNC-1325ATC-4 Standard | CE, ISO 9001 Dimensiune masă | 1300×2500 mm (4'×8')
Interesat de acest produs?
Descriere Detaliată
Descriere
Routerul CNC 1325 ATC-4 este echipat cu o masă PTP, importată din Germania. Astfel, este foarte potrivit pentru fabricarea ușilor de dulap, dulapurilor și ușilor. Cu blocurile de adsorbție mobile, este bun pentru procesarea panourilor din lemn, atât de dimensiune completă, cât și mică. Iar cu o magazie de scule tip carusel, cu 8 poziții, acest router CNC cu ATC poate schimba sculele automat, îmbunătățind eficiența muncii.
Caracteristici

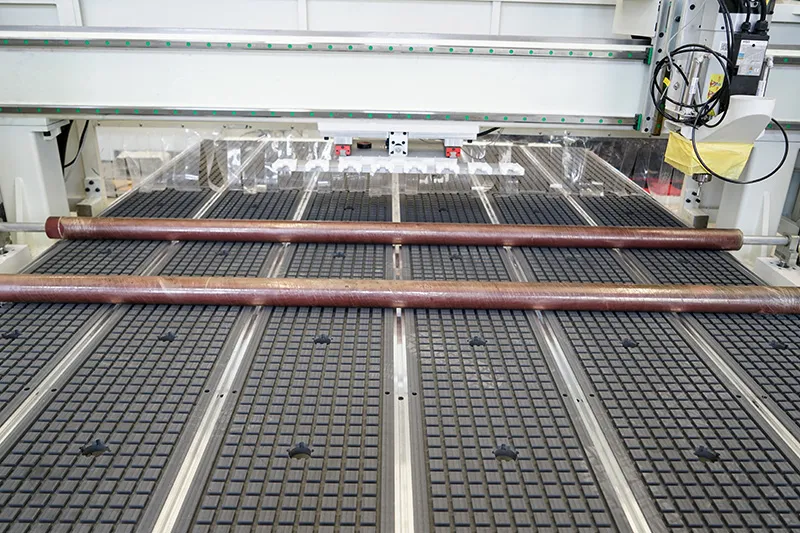

Masa de lucru PTP, importată din Germania (6 linii), are flexibilitate bună și capacitate puternică de absorbție, fiind potrivită pentru procesarea mobilei din panouri.
Axa rotativă independentă este flexibilă în utilizare și bună pentru sculptarea unei varietăți de piese cilindrice, precum picioare de mobilier, coloane, balustrade, statui etc.
Adoptând sistemul de control SYNTEC și roata de mână MPG, este ușor de învățat și de operat echipamentul router CNC.
Este compatibil cu mai multe software-uri CAD și CAM, și formate de fișiere.
(TEXT SIMPLU)
Articole opționale
Pompă de vid — circulație cu apă / suflantă inelară (paletă rotativă, fără ulei): Tongyou (Taiwan), Eurovac (Germania), Becker
Sistem de colectare a prafului — 3 kW, 5,5 kW, 7,5 kW etc., incluzând capotă de praf, țeavă, set complet, tip nou
Compresor de aer — compresor cu piston, compresor cu șurub
Dispozitiv de protecție — perdea de lumină
Tip arbore — arbore ATC, 9 kW (HSK F63), 12 kW (ISO30, HSK F63) etc.
Piese opționale ale routerului CNC, cu ATC

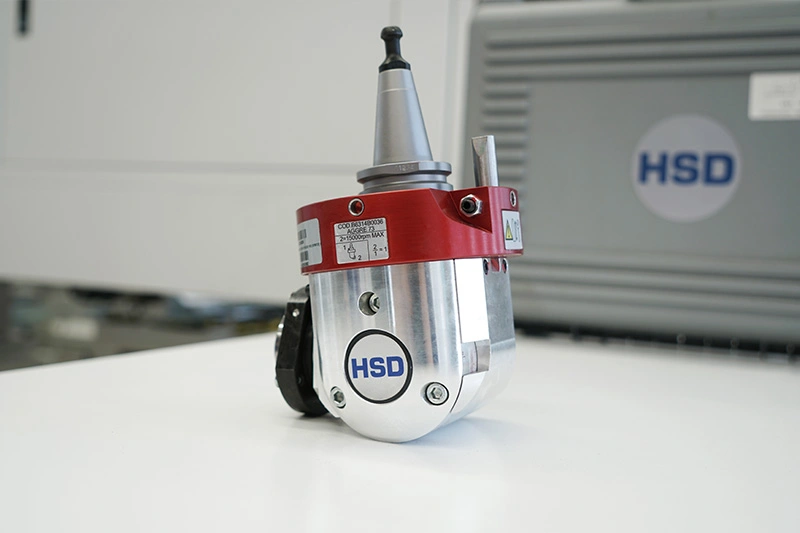

Cap agregat

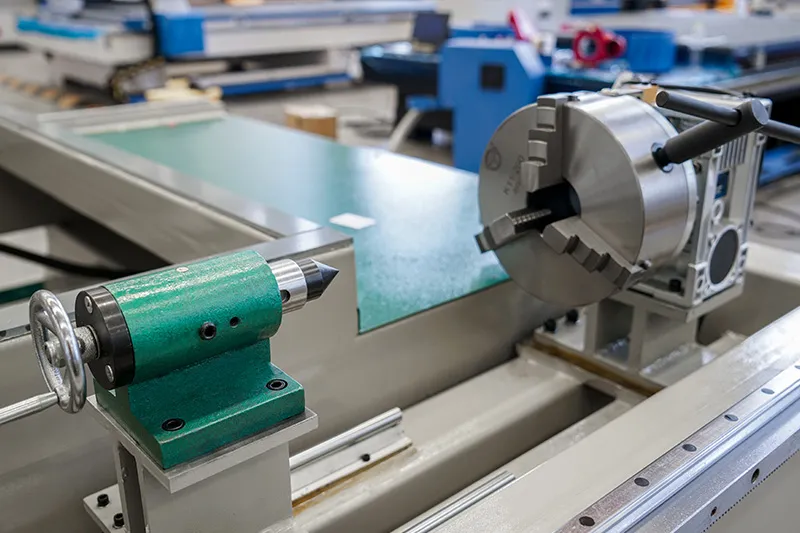

Ax rotativ, cu trei bacuri
Cap agregat, axa C
CCD
Burghiu
Rolă de presiune de nivel superior

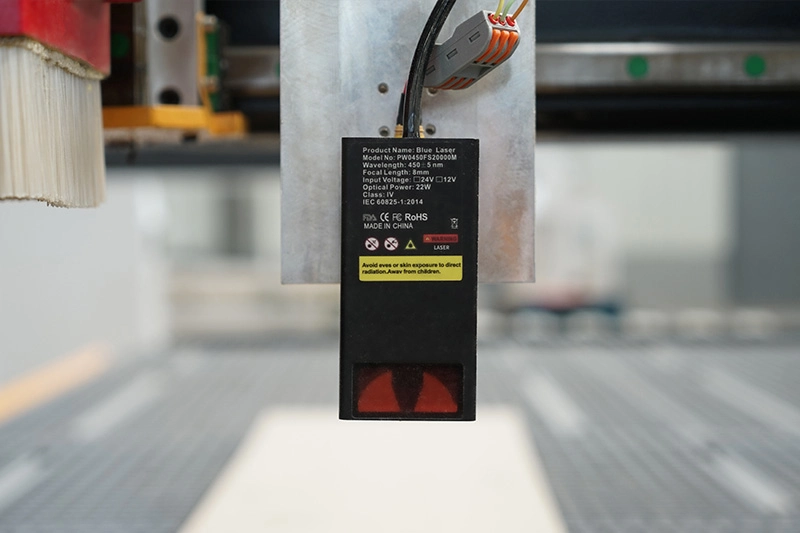

Cap laser

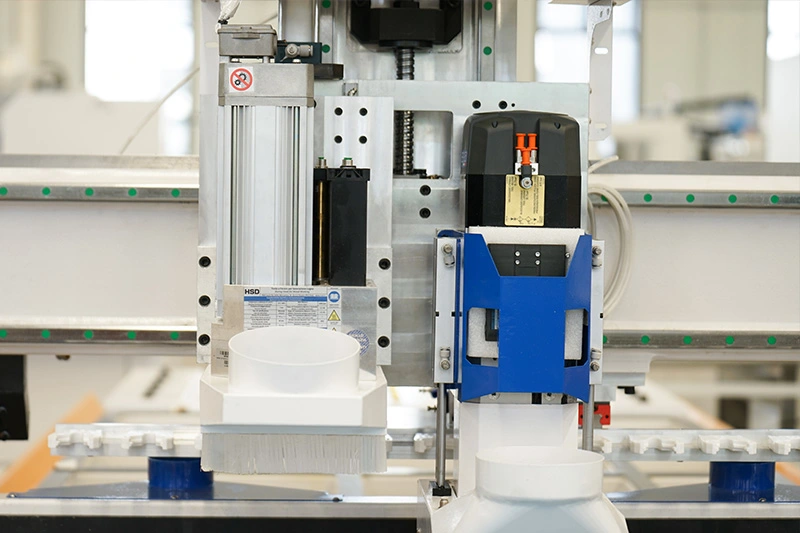

Cilindru de poziționare
Aplicații
Un router CNC pentru lemn, cu ax rotativ, este bun pentru sculptarea cilindrilor din lemn, cu ajutorul dispozitivului rotativ. De exemplu, bețe de lemn pătrate sau dreptunghiulare, bețe rotunde, bețe din cauciuc etc. Acest lucru ajută la realizarea picioarelor de masă, brațelor de scaun, balustradelor de scări, mânerelor, coloanelor de construcție, stâlpilor, statuilor 3D, matrițelor și altor piese tridimensionale. În plus, poate finaliza toată munca pe care ar putea-o realiza un router CNC pentru lemn, cu 3 axe.
Specificații Tehnice
| Element | Parametri |
|---|---|
| Model | ELECNC1325ATC-4 |
| Cursă axe X, Y | 1300×2500 mm, opțional: 1500×3000 mm, 2100×3000 mm, 2100×4000 mm etc. |
| Cursă axa Z | 200 mm, opțional: 300 mm, 400 mm, 500 mm, 600 mm etc. |
| Tip arbore | Arbore ATC HSD, cu răcire cu aer, 9,6 kW, ISO30, ER32 |
| Tip invertor | 11 kW |
| Magazie de scule | Schimbător automat de scule, tip carusel; opțional: schimbător automat de scule, tip liniar |
| Suport sculă, cu mandrină | ISO30, mandrină ER32: Ø4, Ø6, 1/8", 1/2" |
| Sistem de control | Controler SYNTEC 6MB, Taiwan; opțional: NC Studio |
| Sistem de acționare | Driver servo AC YASKAWA (Japonia), 1 kW, și motor servo AC, 850 W, 4 seturi; opțional: servo Syntec (Taiwan), 1 kW |
| Reductor | Reductor SHIMPO (Japonia) |
| Structură echipament | Corp de mare capacitate, cu tratament de călire |
| Masă de lucru | Masă din aluminiu, cu canal T și vid |

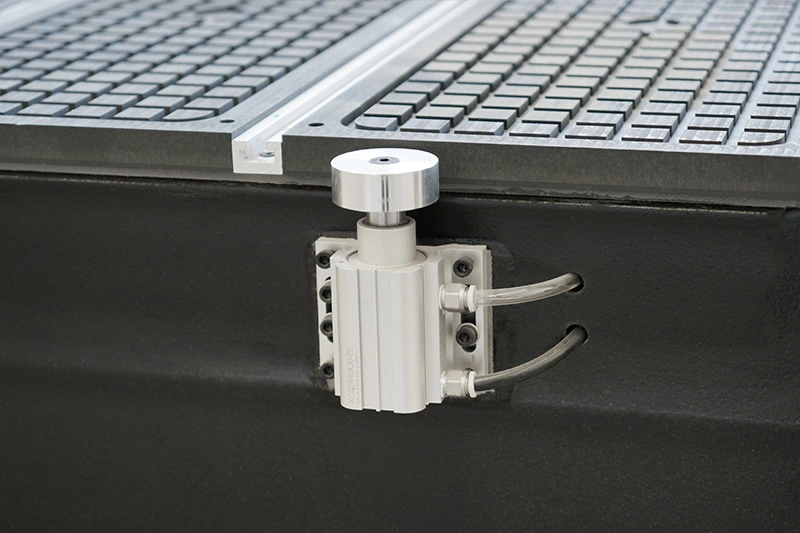

| Cilindru de poziționare | 5 bucăți (X2, Y3) |
| Șină de ghidare liniară | Șină de ghidare liniară, Taiwan, cu protecție antipraf |
| Transmisie | Axele X, Y: cremalieră elicoidală și pinion, Taiwan/Germania; axa Z: șurub cu bile de precizie ridicată, TBI, Taiwan |
| Sistem de lubrifiere | Sistem de lubrifiere automată, 1,5 L |
| Calibrare sculă | Calibrare automată, cu senzor de sculă |
| Cabluri | Cabluri Igus (Germania), cu certificare CE, cUL |
| Software compatibil | Artcam, Alphacam, Type3, UcanCAM, Aspire etc. |
| Limbaj de comandă | Cod G și cod M |
| Viteză de deplasare | 80 m/min |
| Viteză de lucru | 0–25 m/min |
| Precizie de repoziționare | ±0,03 mm |
| Rezoluție sistem | ±0,0025 mm |
| Precizie de lucru | ±0,03 mm |
| Presiune de lucru a aerului | 0,6 MPa |
| Tensiune de lucru | 380 V, trifazat, 50 Hz; opțional 220 V |
