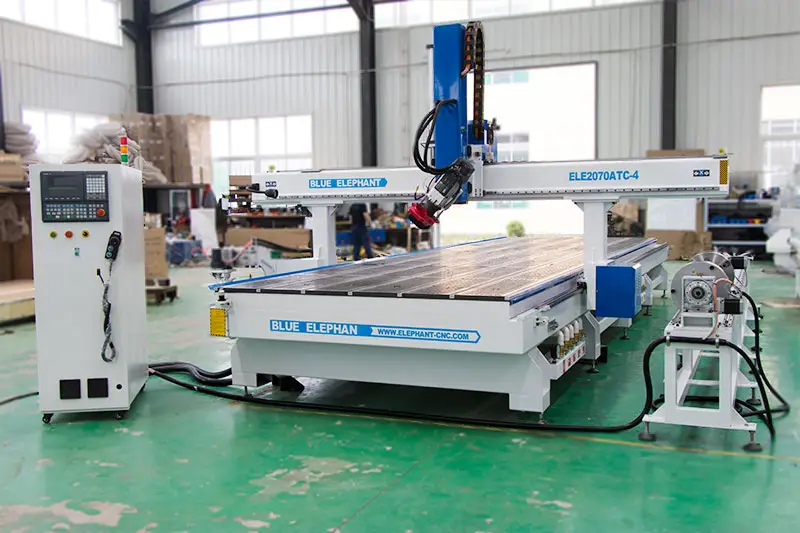

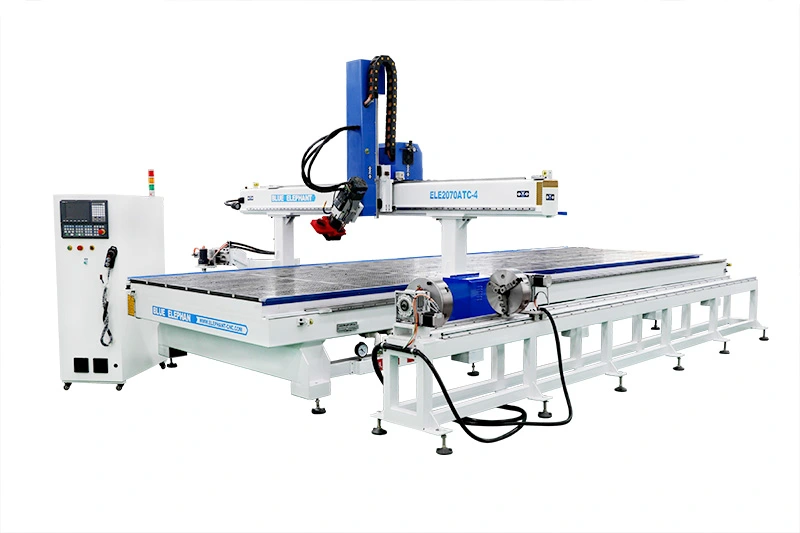

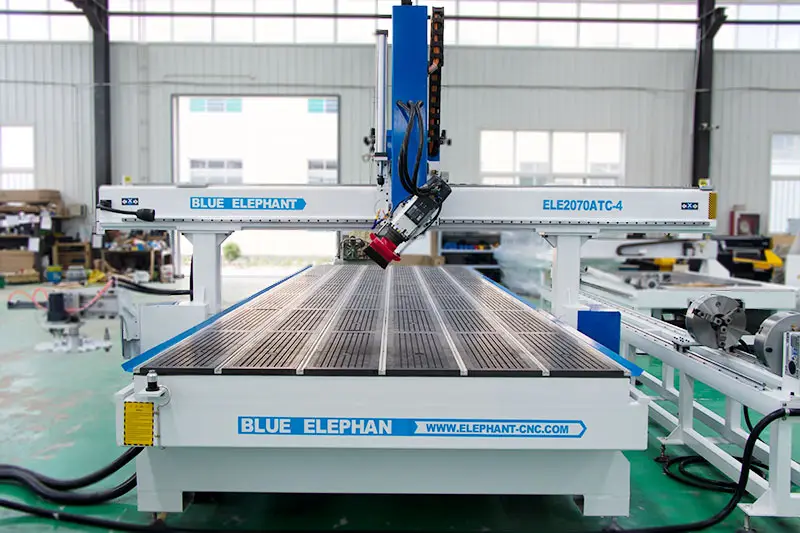

Router CNC 2070ATC-4, cu dispozitiv rotativ
Router CNC, cu 4 axe, ATC, cu dispozitiv rotativ, marca Blue Elephant, model ELECNC-2070ATC-4. Magazie de scule tip carusel, laterală, și dispozitiv rotativ mobil. Arbore oscilant, ±90°. Dimensiune masă 2000×7000 mm. Certificare CE, ISO 9001. Brand | Blue Elephant Model | ELECNC-2070ATC-4 Standard | CE, ISO 9001 Dimensiune masă | 2000×7000 mm
Interesat de acest produs?
Descriere Detaliată
Descriere
Routerul CNC 2070ATC-4, cu dispozitiv rotativ, are o magazie de scule tip carusel, laterală, și un dispozitiv rotativ mobil. Funcția ATC economisește timpul de schimbare a sculei, iar arborele cu 4 axe poate finaliza lucrări de sculptură în lemn mai complexe. Acest dispozitiv rotativ mobil economisește spațiu și este utilizat în principal pentru gravarea cilindrilor, precum coloane, stâlpi, picioare de scaune etc.
Caracteristici

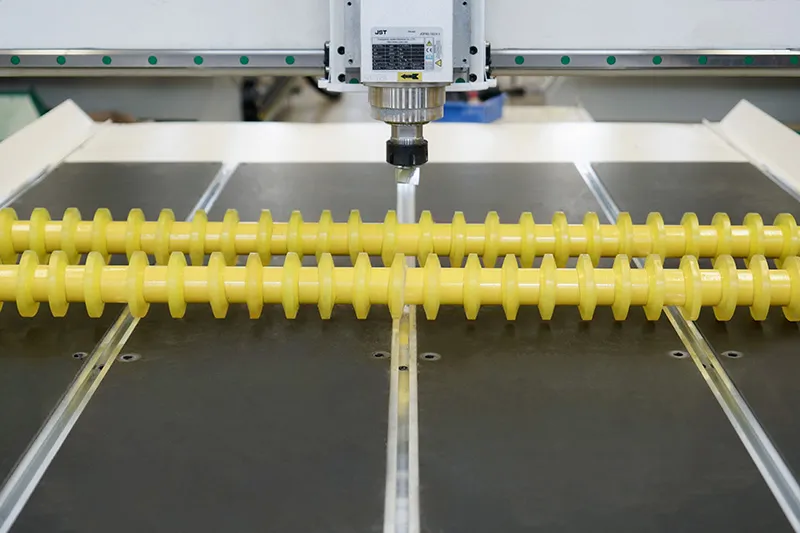

Dispozitiv rotativ mobil, cu diametru și lungime personalizate, conform cerințelor dumneavoastră.

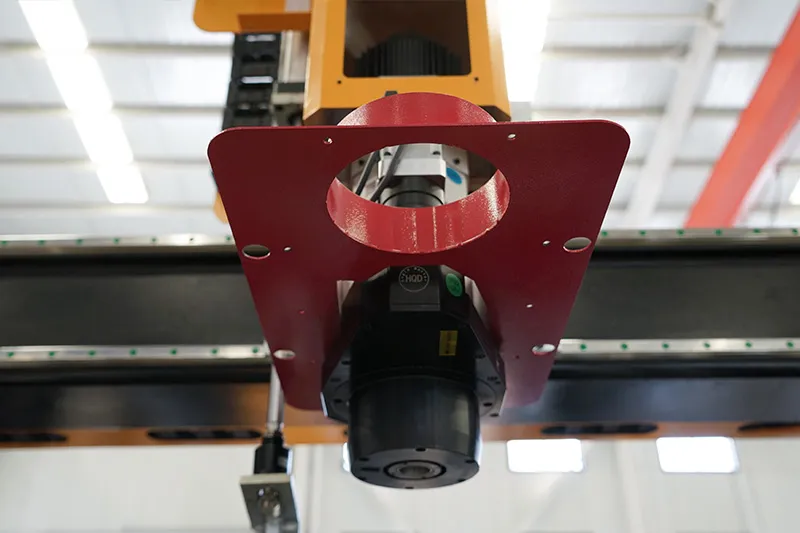

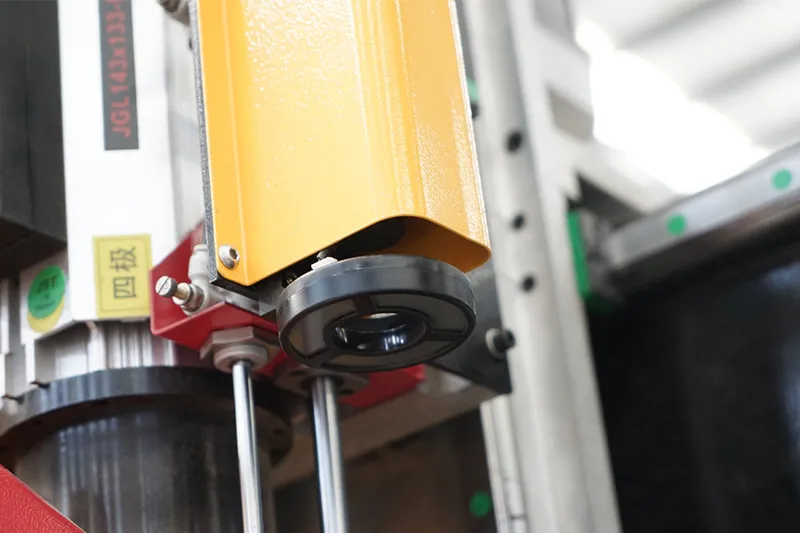

Arborele cu răcire cu aer HSD, din Italia, oscilează ±90°, pentru a sculpta obiecte 3D și matrițe. Aceasta este una dintre caracteristicile comune ale echipamentelor CNC cu 4 axe.
Acest router CNC, cu ATC, are o magazie de scule tip carusel, laterală, și un arbore cu 4 axe, ceea ce îmbunătățește semnificativ eficiența muncii.
Adoptă componente CNC de branduri renumite, pentru a asigura o funcționare stabilă și lină.
Articole opționale
Pompă de vid — circulație cu apă / suflantă inelară (paletă rotativă, fără ulei): Tongyou (Taiwan), Eurovac (Germania), Becker
Sistem de colectare a prafului — 3 kW, 5,5 kW, 7,5 kW etc., incluzând capotă de praf, țeavă, set complet, tip nou
Compresor de aer — compresor cu piston, compresor cu șurub
Dispozitiv de protecție — perdea de lumină
Tip arbore — arbore ATC, 9 kW (HSK F63), 12 kW (ISO30, HSK F63) etc.
Dispozitiv rotativ — suport de nivel industrial pentru dispozitiv rotativ, diametru 200 mm, 320 mm
Piese opționale ale routerului CNC, cu ATC

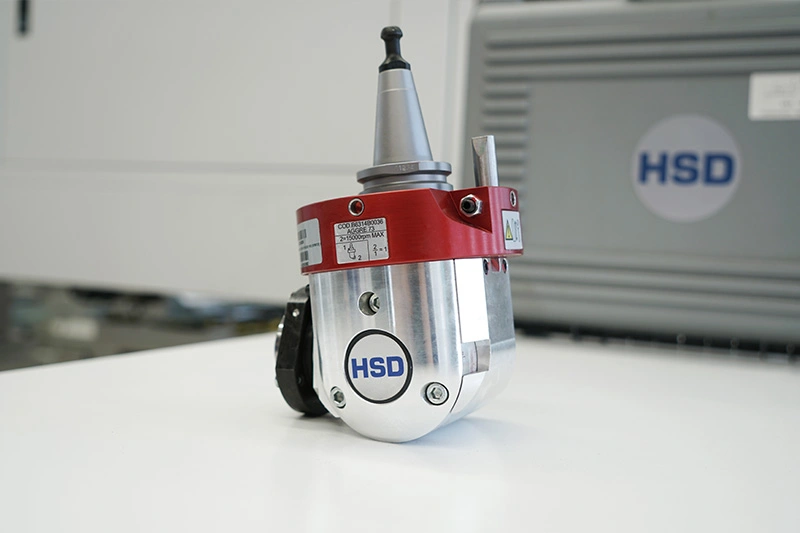

Cap agregat

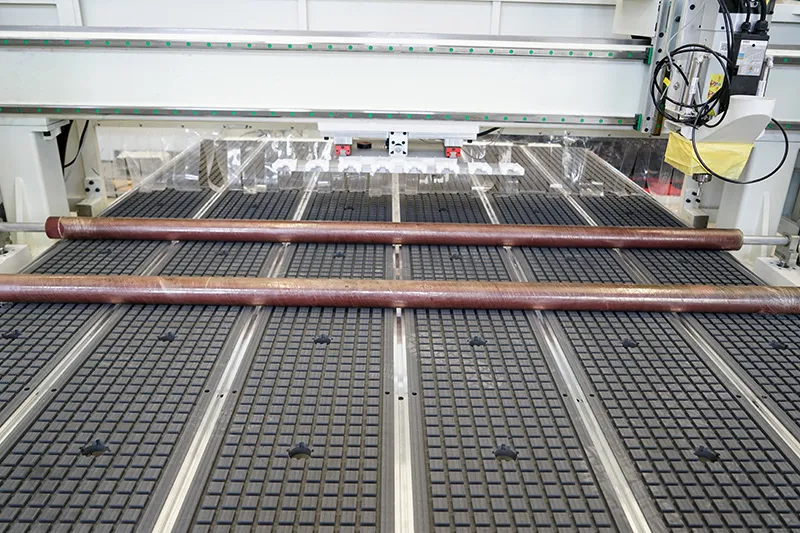

Rolă de presiune de bază
Cap agregat, axa C
CCD
Burghiu

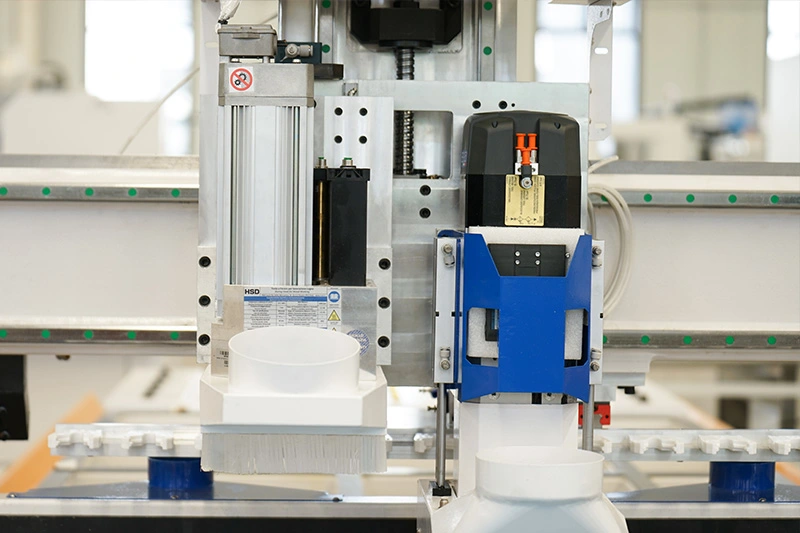

Rolă de presiune de nivel superior

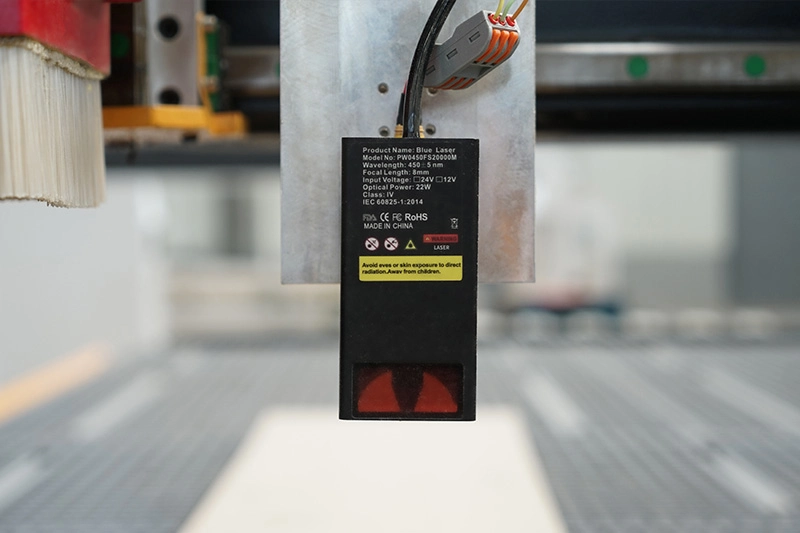

Cap laser

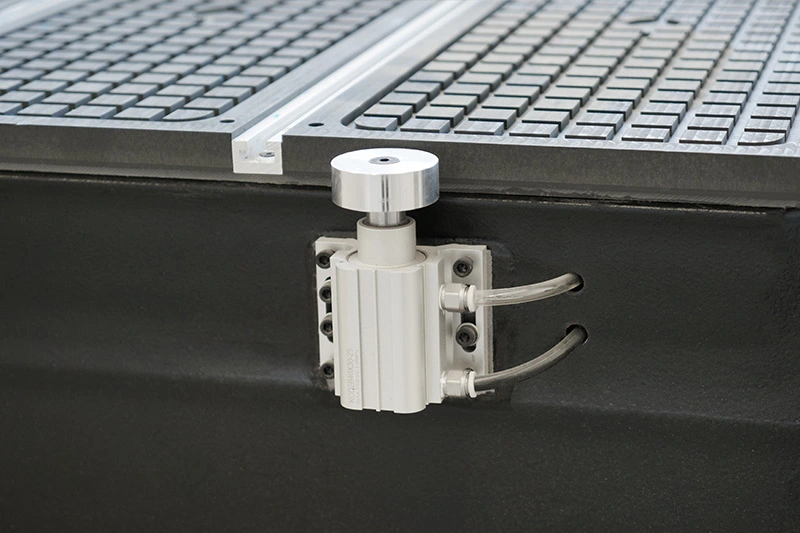

Cilindru de poziționare
Aplicații
Routerul CNC cu ATC are o magazie de scule independentă, de tip liniar sau carusel. Poate schimba automat sculele necesare, în timpul procesului de prelucrare, fără a suspenda lucrul. Routerul CNC cu ATC are o gamă largă de aplicații în mobilier, publicitate, matrițe, decorațiuni, construcții și alte domenii și industrii. În privința funcțiilor, poate tăia, grava, găuri, freza și canela. În privința materialelor, routerul CNC cu ATC poate procesa diverse materiale din lemn, plastic, piatră, metale moi și materiale compozite.
Specificații Tehnice
| Element | Parametri |
|---|---|
| Model | ELECNC2070ATC-4 |
| Cursă axe X, Y | 2000×7000 mm, opțional: 1300×2500 mm; 2100×3000 mm; 2100×4000 mm etc. |
| Cursă axa Z | 400 mm, opțional: 500 mm, 600 mm, 700 mm etc. |
| Tip arbore | Arbore ATC, cu răcire cu aer, 9 kW, ISO30, ER32 |
| Tip invertor | Invertor, 11 kW |
| Axa a 4-a | Reductor de precizie, cu roată dințată cicloidală, cu precizie de transmisie ridicată și rigiditate torsională; poate oscila de la -90° la +90° |
| Magazie de scule | Schimbător automat de scule, tip carusel; opțional: schimbător automat de scule, tip liniar |
| Suport sculă, cu mandrină | ISO30, mandrină ER32: Ø4, Ø6, 1/8", 1/2" |
| Sistem de control | Controler SYNTEC/LNC, Taiwan |
| Sistem de acționare | Driver servo AC YASKAWA (Japonia), 1 kW, și motor servo AC, 850 W, 4 seturi; opțional: servo Syntec (Taiwan), 1 kW |
| Reductor | Reductor SHIMPO (Japonia) |
| Structură echipament | Corp de mare capacitate, cu tratament de călire |
| Masă de lucru | Masă din aluminiu, cu canal T și vid |
| Cilindru de poziționare | 9 bucăți (X3, Y6) |
| Șină de ghidare liniară | Șină de ghidare liniară, Taiwan |
| Transmisie | Axele X, Y: cremalieră elicoidală și pinion, Taiwan/Germania; axa Z: șurub cu bile de precizie ridicată, TBI, Taiwan |
| Sistem de lubrifiere | Sistem de lubrifiere automată, 1,5 L |
| Calibrare sculă | Calibrare automată, cu senzor de sculă |
| Cabluri | Cabluri Igus (Germania), cu certificare CE, cUL |
| Software compatibil | PowerMill, UG, Alphacam, Fusion 360 etc. |
| Limbaj de comandă | Cod G |
| Viteză de deplasare | 80 m/min |
| Viteză de lucru | 0–25 m/min |
| Precizie de repoziționare | ±0,03 mm |
| Rezoluție sistem | ±0,0025 mm |
| Precizie de lucru | ±0,03 mm |
| Presiune de lucru a aerului | 0,8 MPa |
| Tensiune de lucru | 220 V, monofazat/trifazat, 50/60 Hz; 380 V, trifazat, 50/60 Hz |
