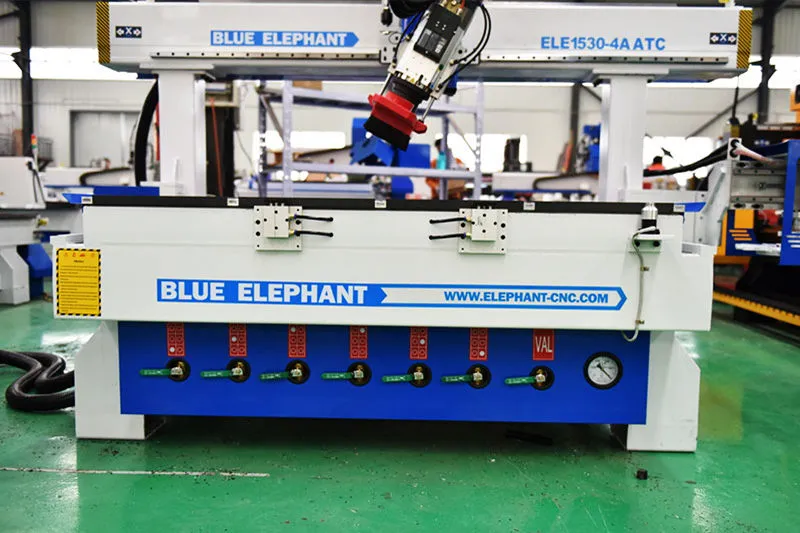

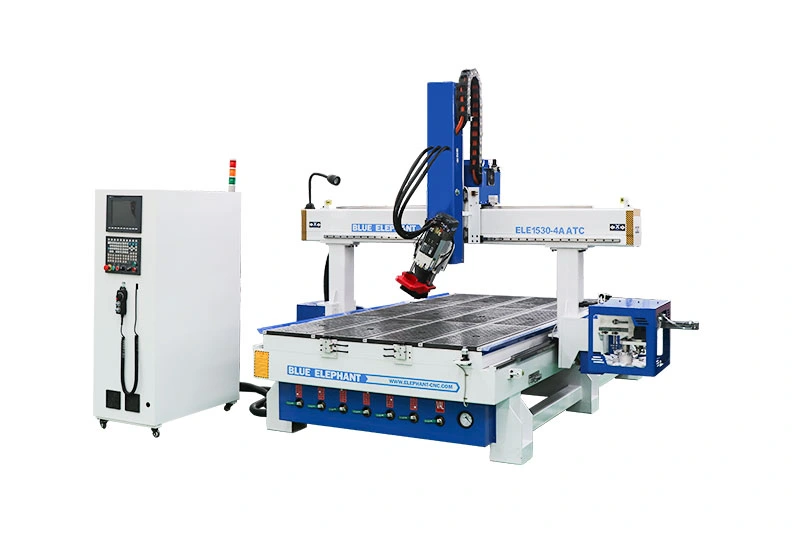

Router CNC, cu 4 axe, ATC, pentru prelucrarea lemnului, 1530
Router CNC, cu 4 axe, ATC, marca Blue Elephant, model ELECNC-1530ATC-4A. Schimbător automat de sculă și arbore ATC oscilant (swing). Bun pentru lucru îndelungat, de mare capacitate și sculptură complexă în lemn. Magazie de scule tip carusel, cu 8 poziții, montată pe grinda laterală. Certificare CE, ISO 9001. Dimensiune masă 1500×3000 mm (5'×10'). Brand | Blue Elephant Model | ELECNC-1530ATC-4A Standard | CE, ISO 9001 Dimensiune masă | 1500×3000 mm (5'×10')
Interesat de acest produs?
Descriere Detaliată
Descriere
Acest router CNC 1530, cu 4 axe și ATC, are un schimbător automat de sculă și un arbore ATC oscilant. Ambele pot îmbunătăți semnificativ eficiența muncii. Este bun pentru lucrări de sculptură în lemn, îndelungate, de mare capacitate și complexe. Magazia de schimbare a sculei, tip carusel, cu 8 suporturi, este fixată pe grinda laterală, putând ține mai multe capete de sculă și economisind mai multă forță de muncă și energie electrică.
Caracteristici
Routerul CNC 5×10, cu schimbător de scule tip carusel, poate schimba sculele automat și este bun pentru prelucrarea lemnului, de mare capacitate.
Arborele ATC HSD, din Italia, cu răcire cu aer, are calitate bună și funcționare stabilă.
Arborele poate oscila cu 180 de grade, ceea ce permite echipamentului să proceseze obiecte tridimensionale și matrițe.
Magazia de scule, tip carusel, cu 8 poziții, poate ține până la 8 cuțite, putând schimba sculele automat și rapid.
Acest router CNC pentru lemn are o dimensiune a mesei de 1500×3000 mm, ținând piese mai mari decât routerul CNC 4×8.
Cadrul și portalul de mare capacitate fac echipamentul să funcționeze mai stabil.
Notă: dimensiunea mesei 5×10 este de fapt 1524×3048 mm; dacă nu este specificat altfel, 5×10 înseamnă aceeași dimensiune de 1500×3000 mm.
Articole opționale
Pompă de vid — circulație cu apă / suflantă inelară (paletă rotativă, fără ulei): Tongyou (Taiwan), Eurovac (Germania), Becker
Sistem de colectare a prafului — 3 kW, 5,5 kW, 7,5 kW etc., incluzând capotă de praf, țeavă, set complet, tip nou
Compresor de aer — compresor cu piston, compresor cu șurub
Dispozitiv de protecție — perdea de lumină
Tip arbore — arbore ATC, 9 kW (HSK F63), 12 kW (ISO30, HSK F63) etc.
Dispozitiv rotativ — suport de nivel industrial pentru dispozitiv rotativ, diametru 200 mm, 320 mm
Piese opționale ale routerului CNC, cu 4 axe și ATC

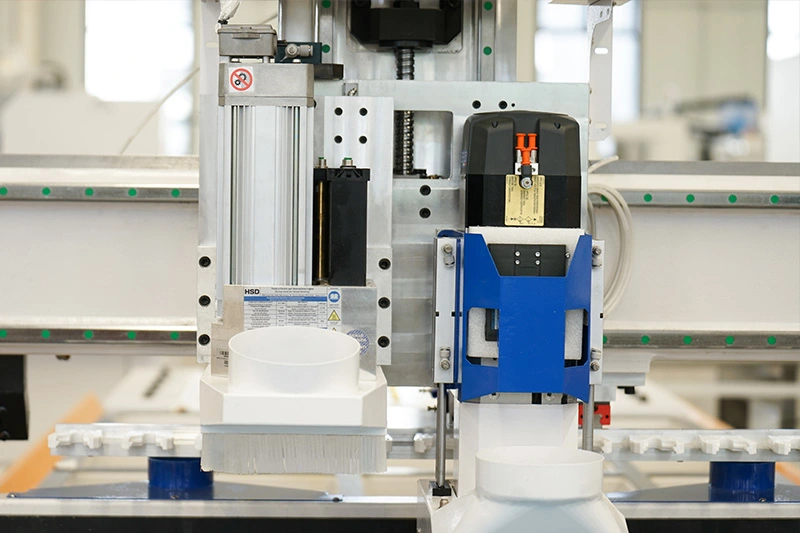

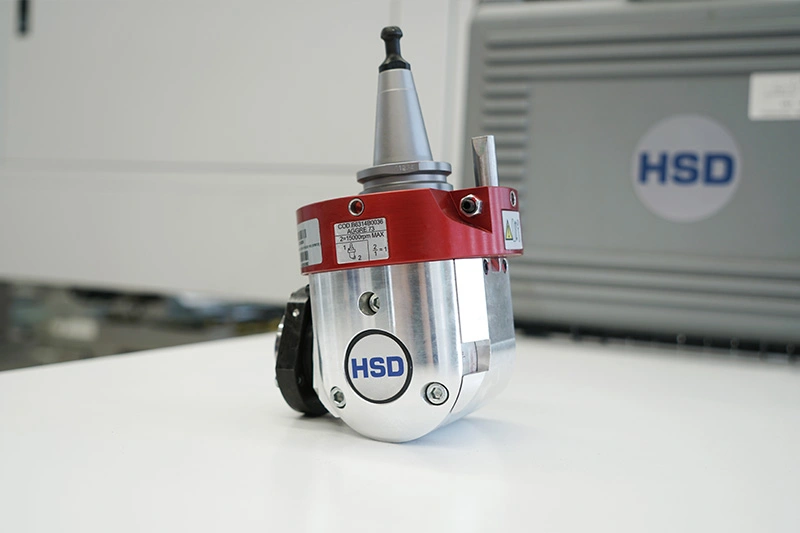

Cap agregat

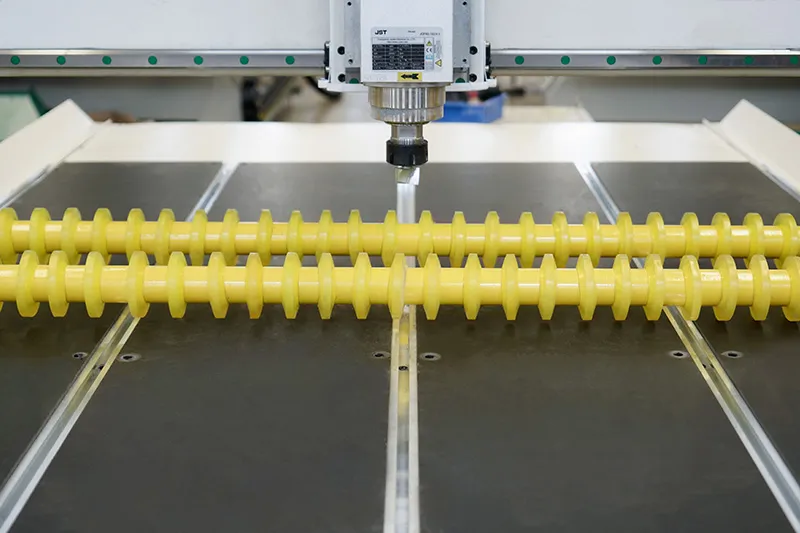

Rolă de presiune de bază

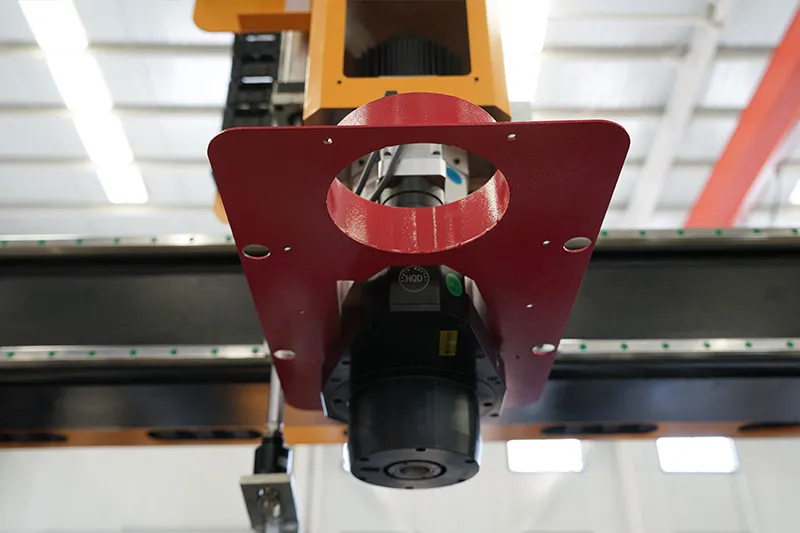

Cap agregat, axa C

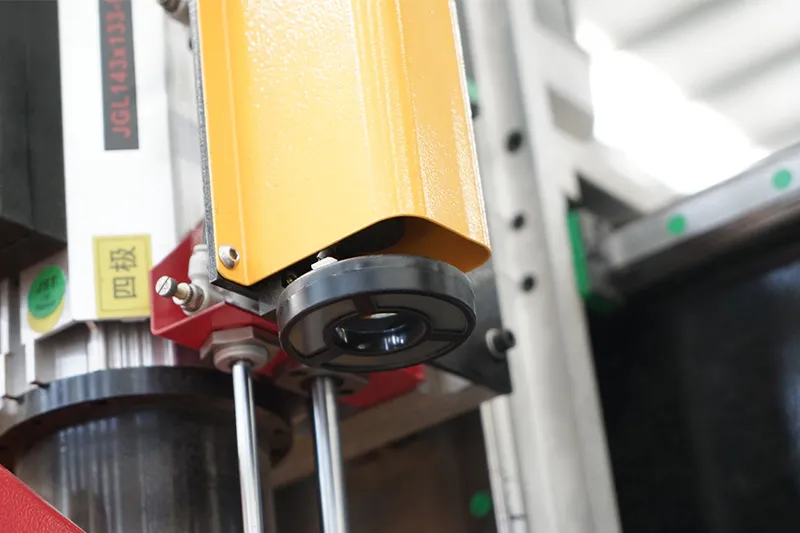

CCD
Burghiu

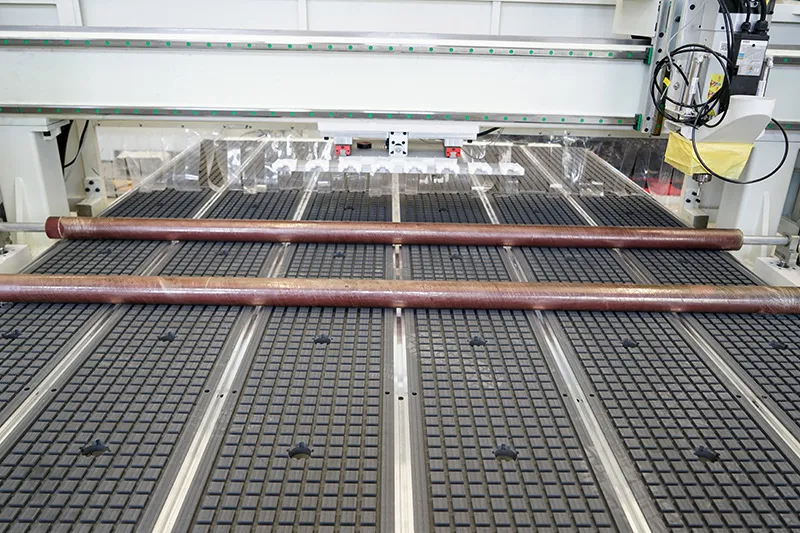

Rolă de presiune de nivel superior

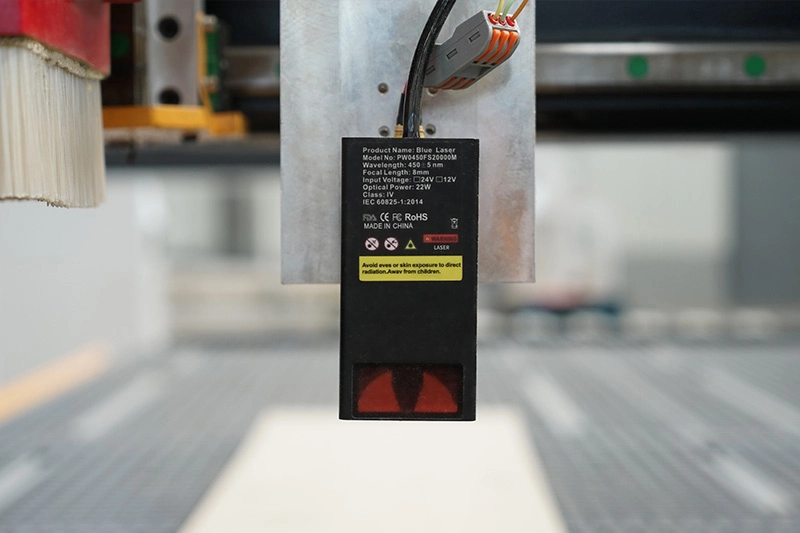

Cap laser

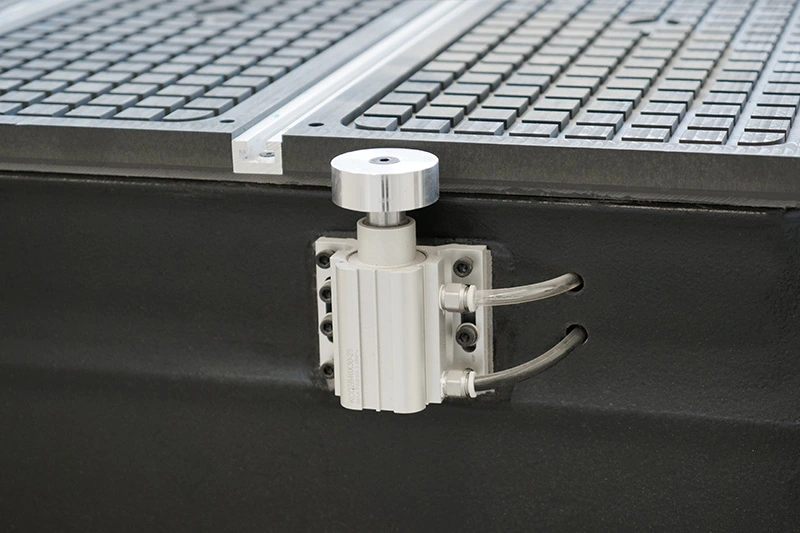

Cilindru de poziționare
Explorați aplicațiile routerului CNC 1530, cu 4 axe și ATC
Routerul CNC 1530, cu 4 axe și ATC, este utilizat pe scară largă în fabricarea mobilierului, fabricarea matrițelor din spumă, publicitate și industriile de fabricație artizanală. Cu capacitate de prelucrare pe 4 axe și schimbător automat de sculă, permite sculptură 3D complexă, tăiere unghiulară, gravare și procesare de precizie a lemnului, MDF, placajului, spumei, acrilului și altor materiale nemetalice.
Specificații Tehnice
| Element | Parametri |
|---|---|
| Model | ELECNC1530ATC-4A |
| Cursă axe X, Y | 1500×3000 mm, opțional: 1300×2500 mm, 2100×3000 mm, 2100×4000 mm etc. |
| Cursă axa Z | 400 mm, opțional: 500 mm, 600 mm, 700 mm etc. |
| Tip arbore | Arbore ATC, cu răcire cu aer, 9 kW, ISO30, ER32 |
| Tip invertor | 11 kW |
| Axa a 4-a | Reductor de precizie, cu roată dințată cicloidală, cu precizie de transmisie ridicată și rigiditate torsională; oscilează de la -90° la +90° |
| Magazie de scule | Schimbător automat de scule, tip liniar; opțional: schimbător automat de scule, tip carusel |
| Suport sculă, cu mandrină | ISO30, mandrină ER32: Ø4, Ø6, 1/8", 1/2" |
| Sistem de control | Controler SYNTEC/LNC, Taiwan; opțional: NC Studio |
| Sistem de acționare | Driver servo AC YASKAWA (Japonia), 1 kW, și motor servo AC, 850 W, 4 seturi; opțional: servo Syntec (Taiwan), 1 kW |
| Reductor | Reductor SHIMPO (Japonia) |
| Structură echipament | Corp de mare capacitate, cu tratament de călire |
| Masă de lucru | Masă din aluminiu, cu canal T și vid |
| Cilindru de poziționare | 5 bucăți (X2, Y3) |
| Șină de ghidare liniară | Șină de ghidare liniară, Taiwan |
| Transmisie | Axele X, Y: cremalieră elicoidală și pinion, Taiwan/Germania; axa Z: șurub cu bile de precizie ridicată, TBI, Taiwan |
| Sistem de lubrifiere | Sistem de lubrifiere automată, 1,5 L |
| Calibrare sculă | Calibrare automată, cu senzor de sculă |
| Cabluri | Cabluri Igus (Germania), cu certificare CE, cUL |
| Software compatibil | Artcam, Alphacam, Type3, UcanCAM, Aspire etc. |
| Limbaj de comandă | Cod G și cod M |
| Viteză de deplasare | 80 m/min |
| Viteză de lucru | 0–25 m/min |
| Precizie de repoziționare | ±0,03 mm |
| Rezoluție sistem | ±0,0025 mm |
| Precizie de lucru | ±0,03 mm |
| Presiune de lucru a aerului | 0,6 MPa |
| Tensiune de lucru | 220 V, monofazat/trifazat, 50/60 Hz; 380 V, trifazat, 50/60 Hz |
