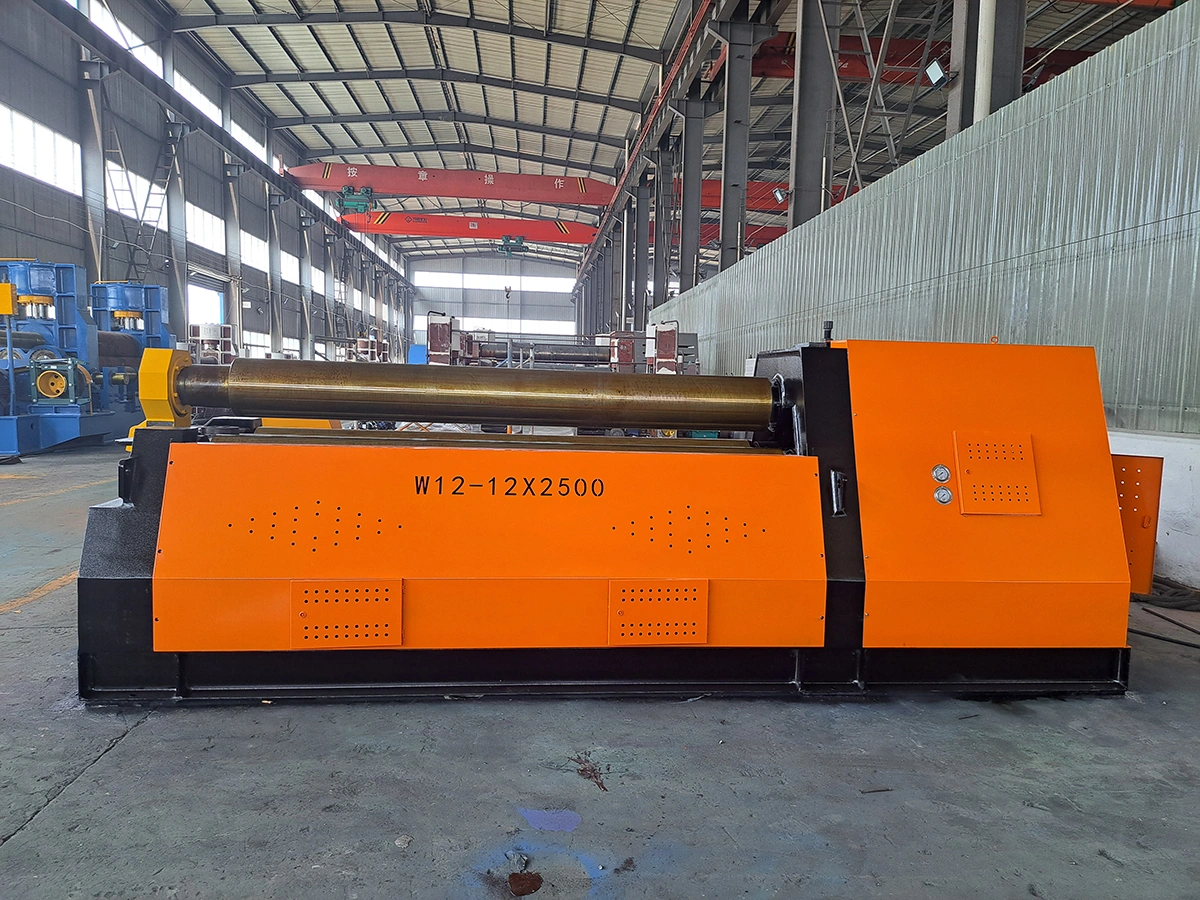

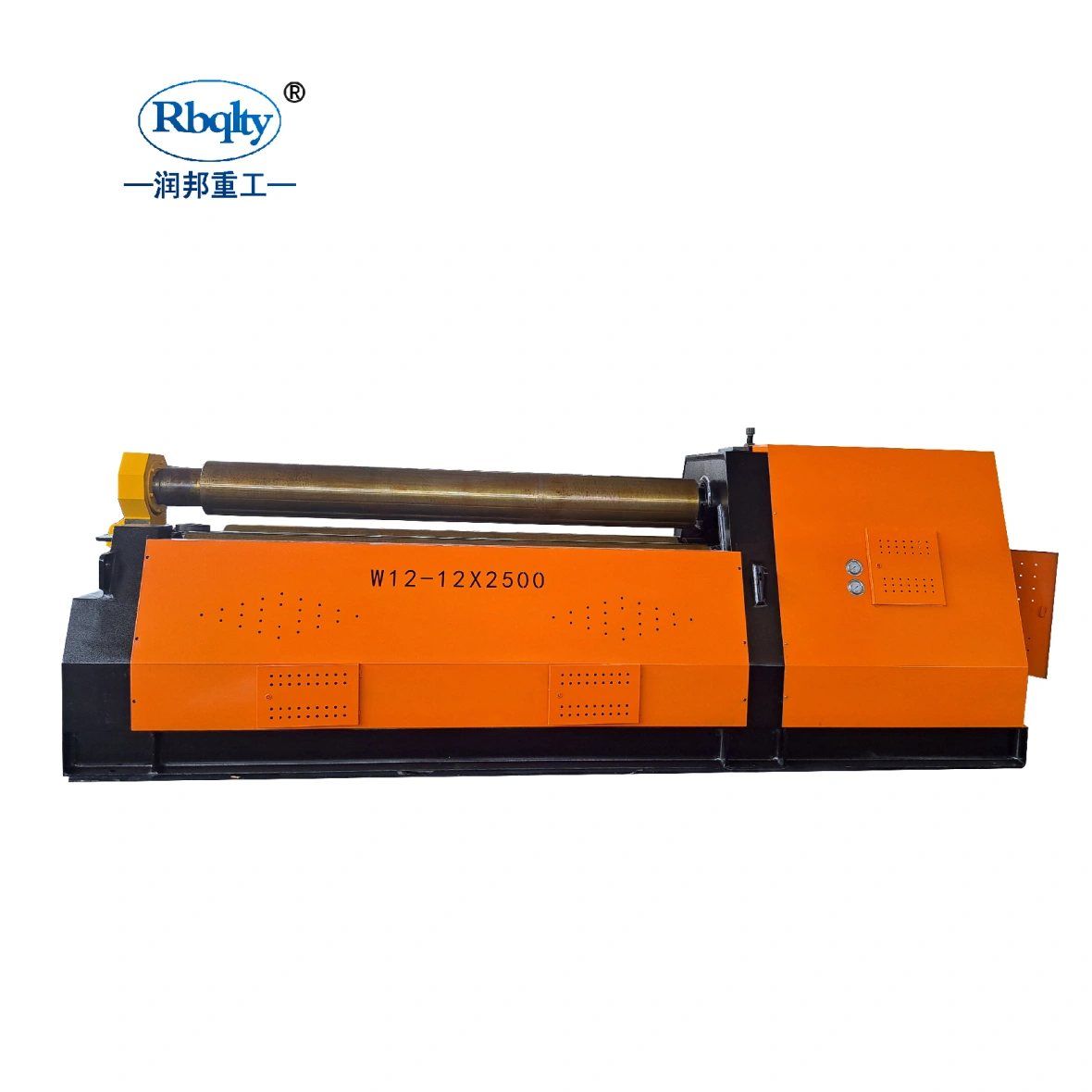

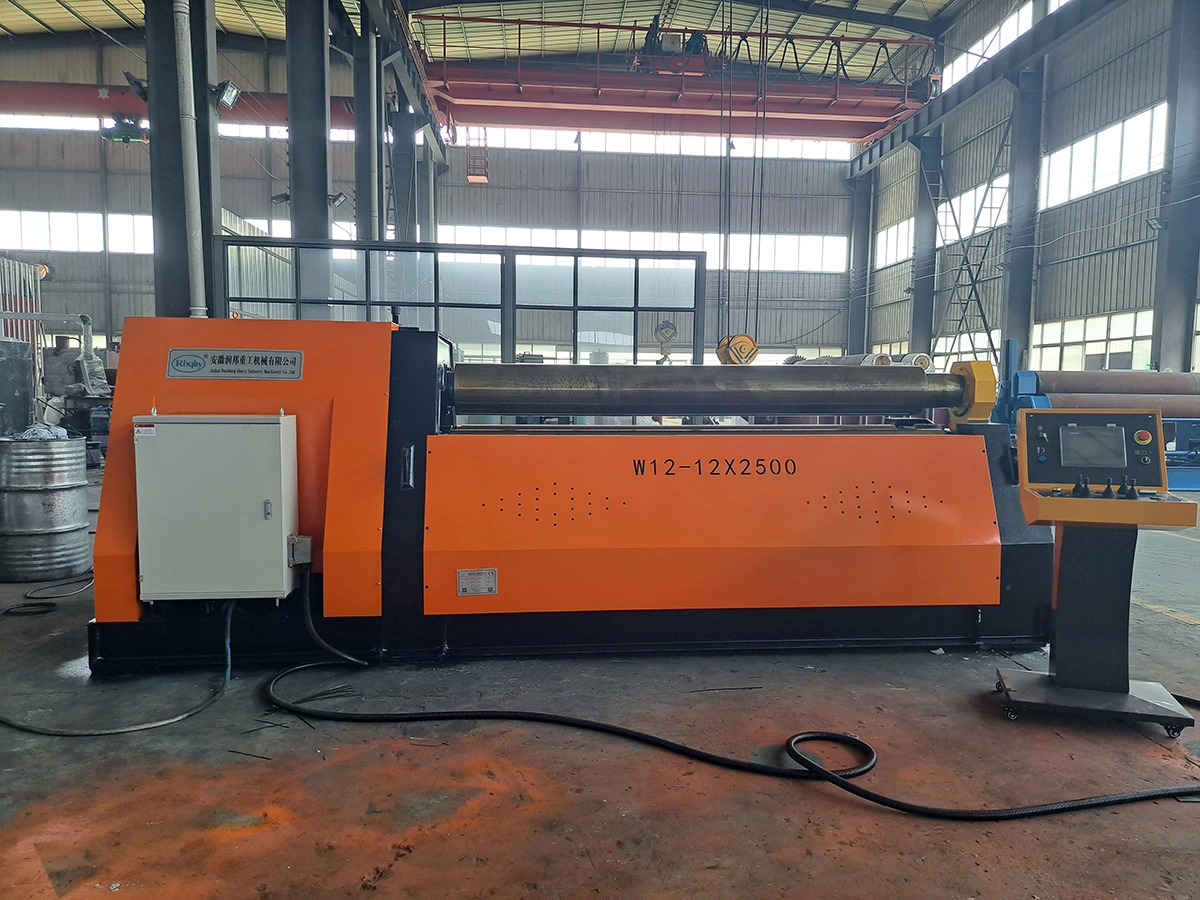

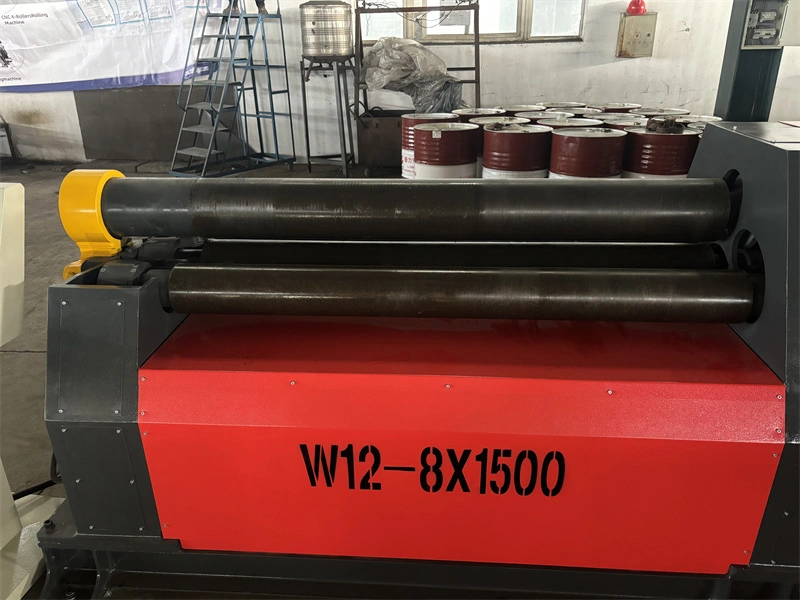

Echipament de rulare tablă, hidraulic, CNC, cu 4 role, W12, 12×2500mm

Echipament CNC hidraulic automat de îndoire, cu 4 role

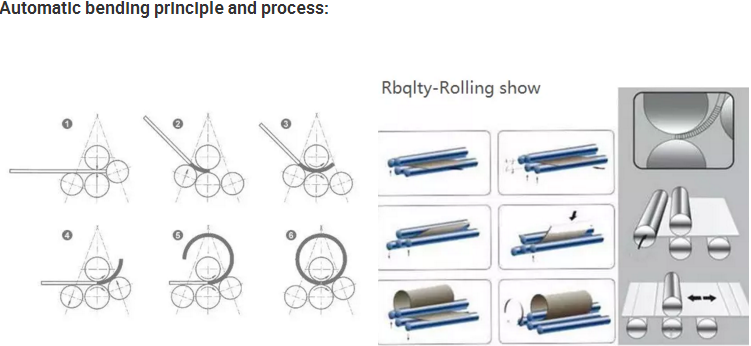

Principiul și procesul de îndoire automată

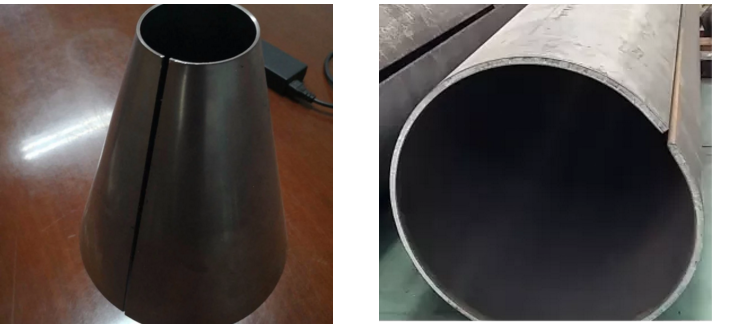

Produs finit, rulat:

Echipamentul aparține categoriei echipamentelor de rulare a tablei cu 4 role, utilizat pentru fabricarea recipientelor sub presiune și în alte industrii, pentru pre-îndoire și rulare, având și funcții de corectare și îndreptare grosieră.

Rola superioară este acționată de rola activă (motorizată); rola inferioară, cele două role laterale, cadrul cap reversibil și rola de susținere sunt acționate hidraulic. Ridicarea/coborârea verticală a rolei inferioare și înclinarea rolei laterale au o precizie de sincronizare de ≤±0,15 mm. Pre-îndoirea se realizează prin rola inferioară, prin fixarea capătului plăcii, iar înclinarea rolei laterale realizează îndoirea capătului plăcii. În funcție de aranjamentul celor două role laterale, se poate realiza îndoire simetrică sau asimetrică, astfel încât echipamentul poate rula, într-o singură operațiune, un cilindru ideal, cu o margine dreaptă reziduală teoretică mică, fără a fi necesară utilizarea unei prese pentru pre-îndoirea capătului plăcii, spre deosebire de echipamentele simetrice de rulare cu 3 role.

Echipamentul este dotat cu un sistem centralizat de lubrifiere cu vaselină. Sistemul de control adoptă un calculator industrial PLC inteligent, de mare viteză, de la compania OMRON din Japonia, care controlează poziția rolei inferioare, a celor două role laterale, a cadrului cap reversibil și a rolei de susținere.

Senzorul de deplasare al rolei inferioare și al celor două role laterale utilizează riglă de măsurare optică. Mecanismul de acționare al senzorului este proiectat rațional, asigurând durata de viață și monitorizarea preciziei. Toate perechile de rulmenți necesită utilizarea unei tehnologii avansate, produse de vârf de la cei mai renumiți producători. Cilindrul hidraulic este fabricat cu precizie ridicată și etanșare bună, reducând pierderile de presiune și scurgerile. Dispozitivul de etanșare este importat.

Echipamentul complet hidraulic de îndoire cu 4 role este un echipament hidraulic cu o arhitectură tehnologică avansată și fiabilă, cu rigiditate suficientă, iar celelalte componente cheie ale rolei de lucru sunt selectate rațional, fabricate cu precizie, de înaltă performanță, cu o perioadă de menținere a preciziei îndelungată, pentru procesare continuă pe termen lung, control de funcționare stabil și fiabil, operare simplă, fiind un echipament unic și avansat, de înaltă precizie și eficiență, pentru rularea tablei metalice.

Echipamentul de îndoire cu 4 role este potrivit pentru operații de îndoire a tablei metalice. Poate rula piese rotunde, în arc și conice, într-un anumit interval, și are funcție de pre-îndoire la capătul plăcii. Marginea dreaptă rămasă este mică, iar eficiența de lucru este ridicată; tabla metalică poate fi, de asemenea, îndreptată grosier pe acest echipament.

Caracteristici comparativ cu echipamentul de îndoire cu 3 role:

1. Control CNC complet la rularea blocului de înfășurare;

2. Precizie ridicată de îndoire;

3. Îmbunătățește eficiența muncii, economisește timp de producție și forță de muncă — reduce costurile;

4. Poate realiza conuri cu diametru mai mic.

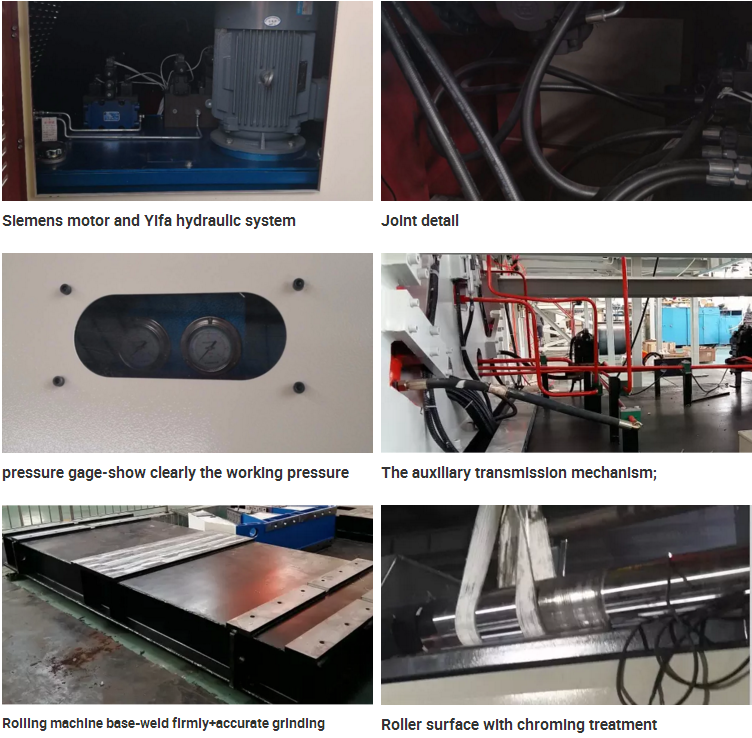

Componente

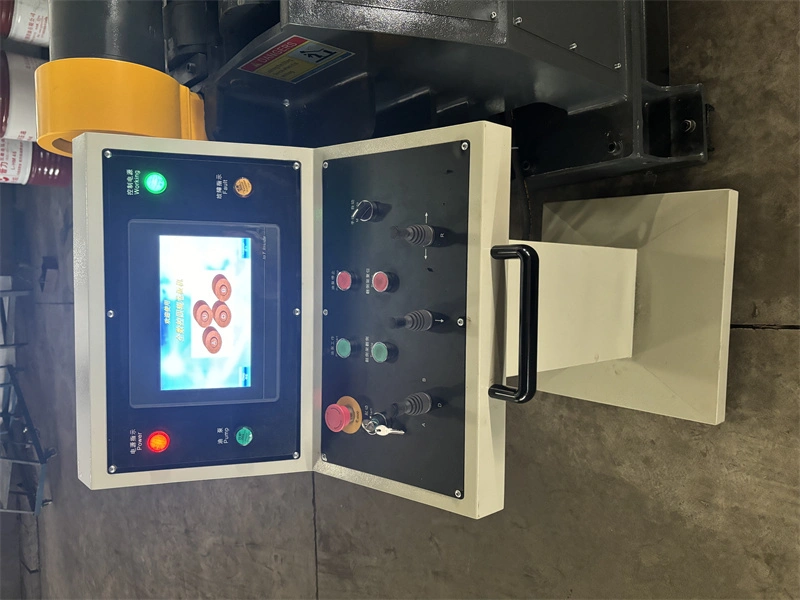

Controler CNC, cu ecran tactil

Role solide, cu tratament termic, pentru o durată de viață îndelungată

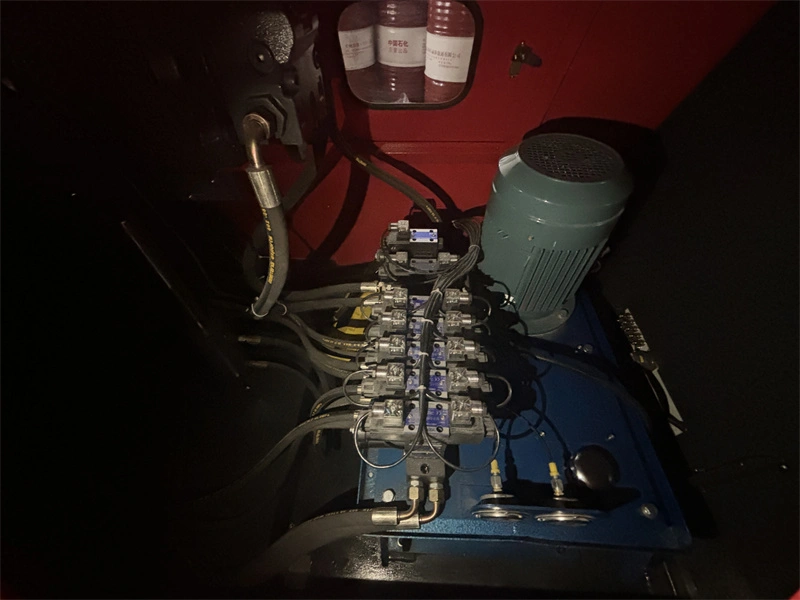

Sistem hidraulic — Yuken, Japonia

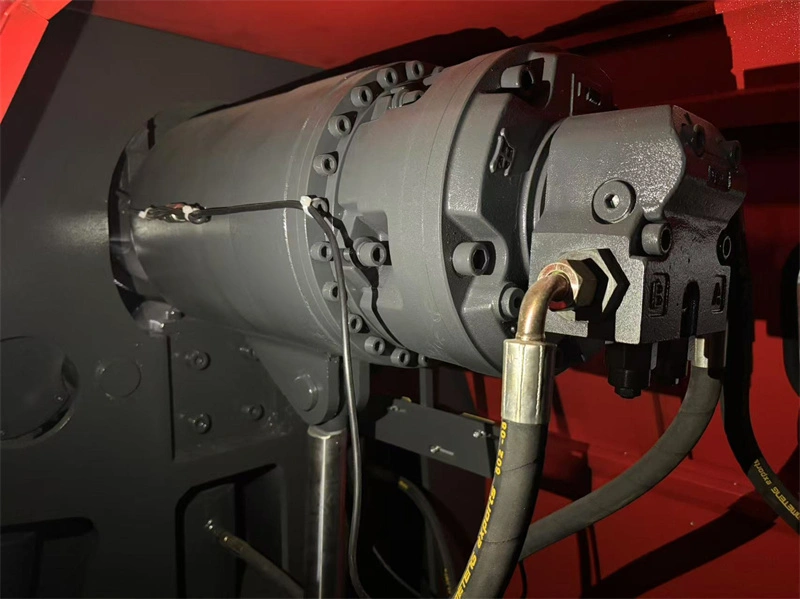

Motor hidraulic — ChangYuan, China

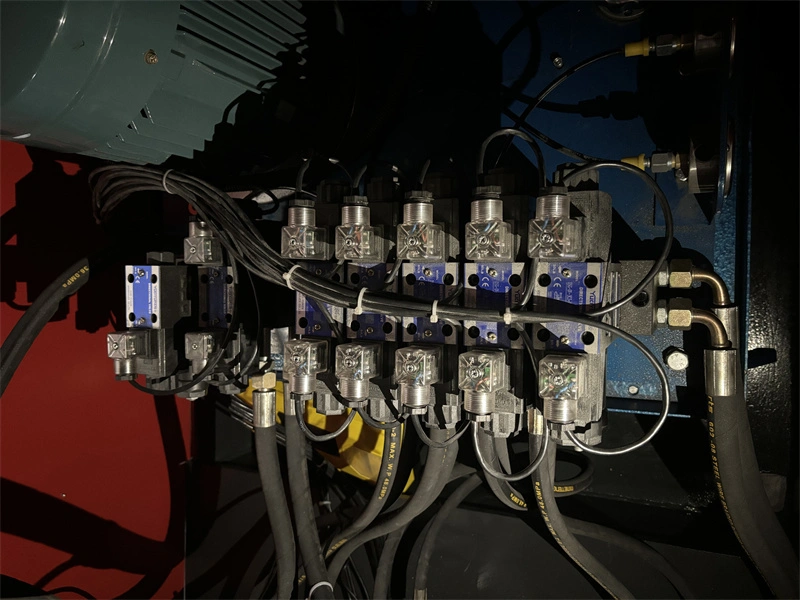

Supapă hidraulică — Yuken, Japonia

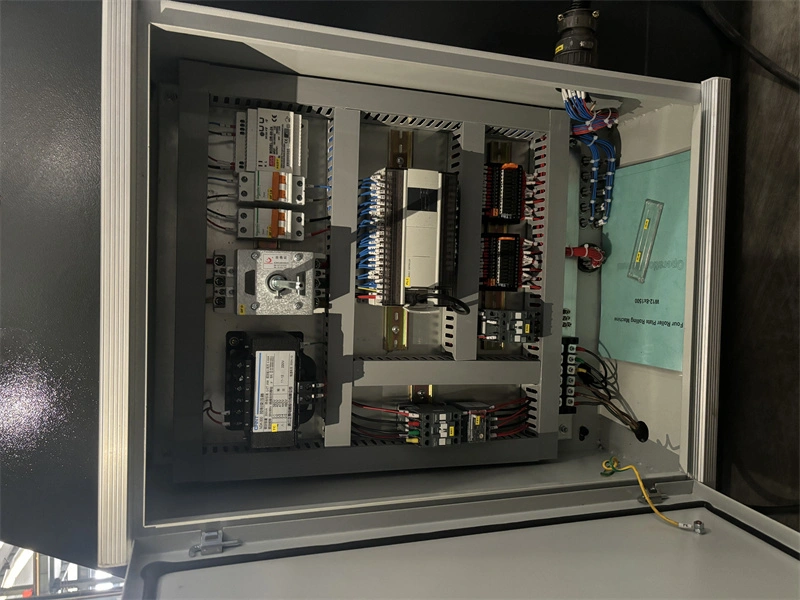

Dulap electric — Schneider, Franța

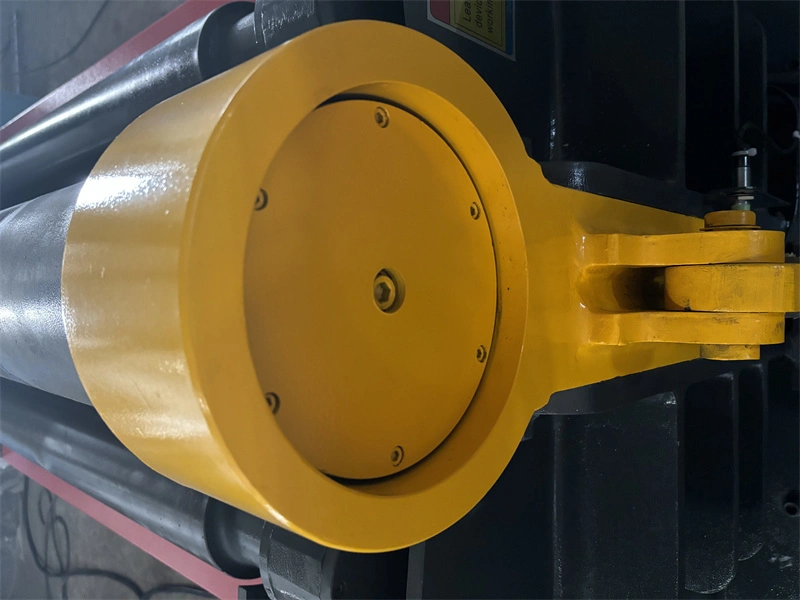

Dispozitiv hidraulic de basculare

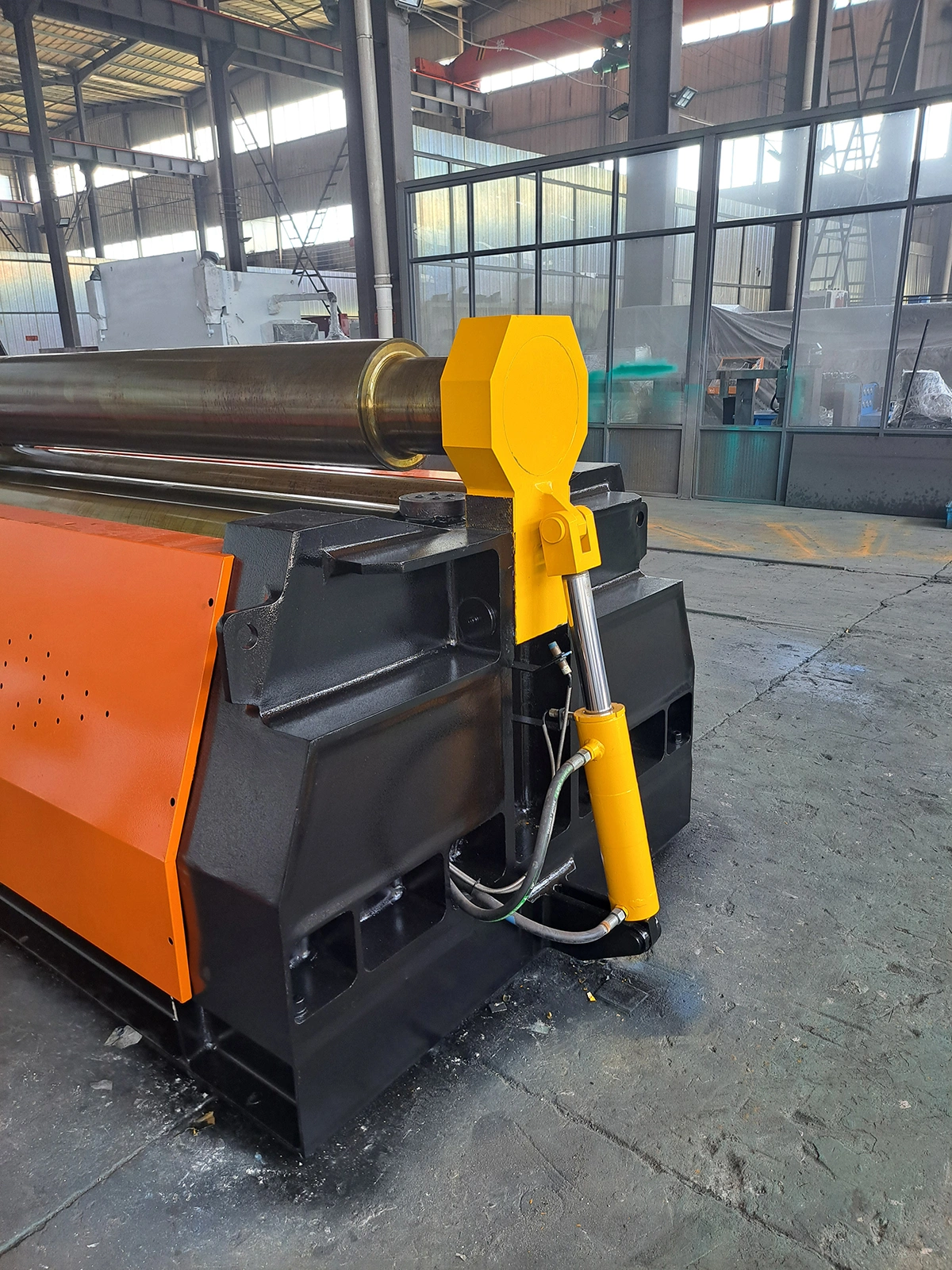

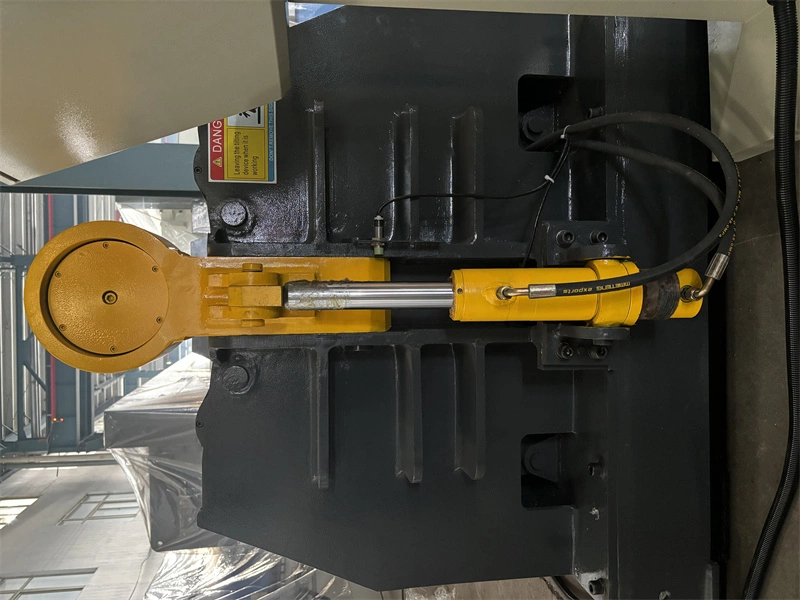

Cilindru de ulei al dispozitivului hidraulic de basculare

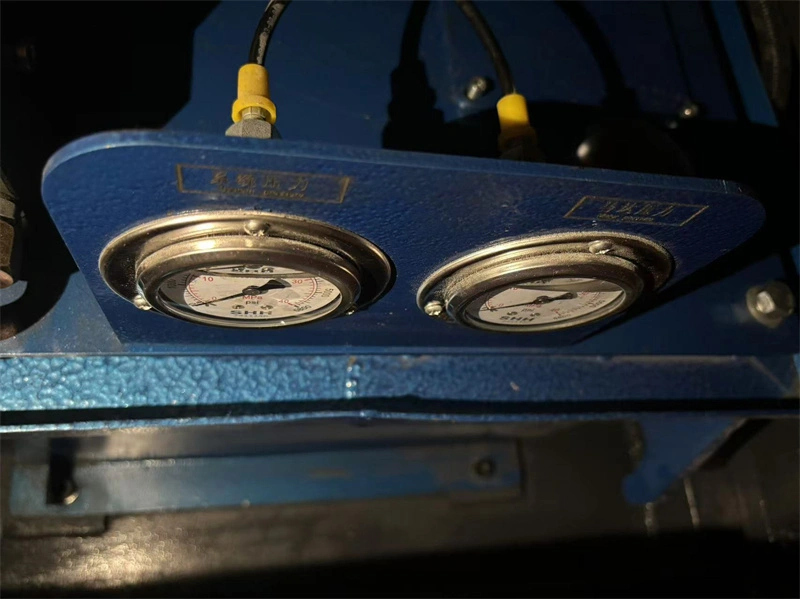

Manometru

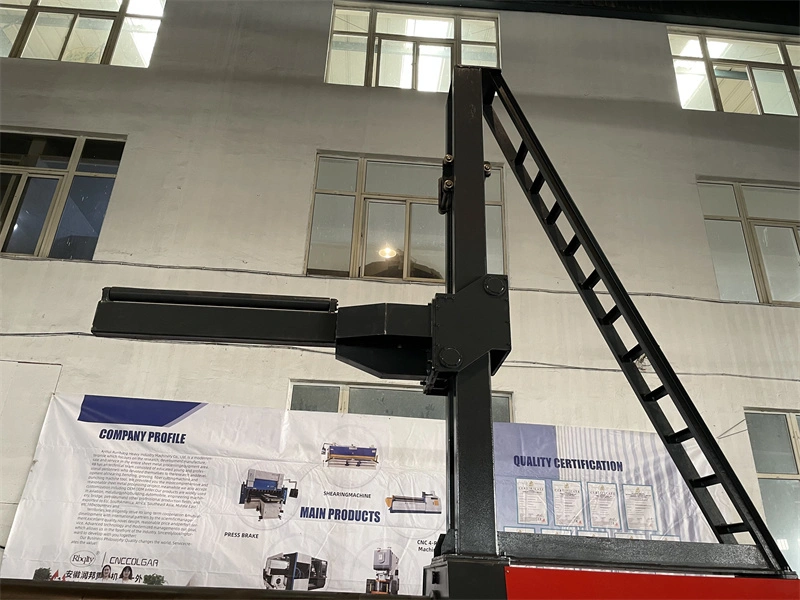

Suport interior pentru placă, pentru siguranță în timpul procesului de rulare
