Echipament hidraulic de rulare, cu 3 role, simetric
Echipament hidraulic de rulare tablă, cu 3 role, simetric, marca Rbqlty, seria W11Y. Rolă superioară acționată prin ansamblu șurub-piuliță și roată melcată, cu două role inferioare motorizate, care furnizează cuplul de îndoire. Role fabricate din material 45#, tratat termic, cu duritate HB220–260, suprafață călită prin curenți de medie frecvență, HRC40–50.
Interesat de acest produs?
Descriere Detaliata
Material 45#, tratat termic, cu duritate HB220–250; suprafață călită prin curenți de medie frecvență, HRC40–50.
Structura echipamentului hidraulic de rulare, cu 3 role, simetric
Stilul structural al acestui echipament este cu 3 role, simetric. Rola superioară realizează mișcarea de ridicare/coborâre, în poziția centrală față de cele două role inferioare. Este acționată printr-un ansamblu șurub-piuliță și roată melcată. Cele două role inferioare sunt rolele de acționare principale. Acestea se rotesc prin angrenarea dintre roata dințată de ieșire a cutiei de viteze și rola inferioară, furnizând cuplul necesar pentru îndoirea plăcii. Ușor de operat și de întreținut.

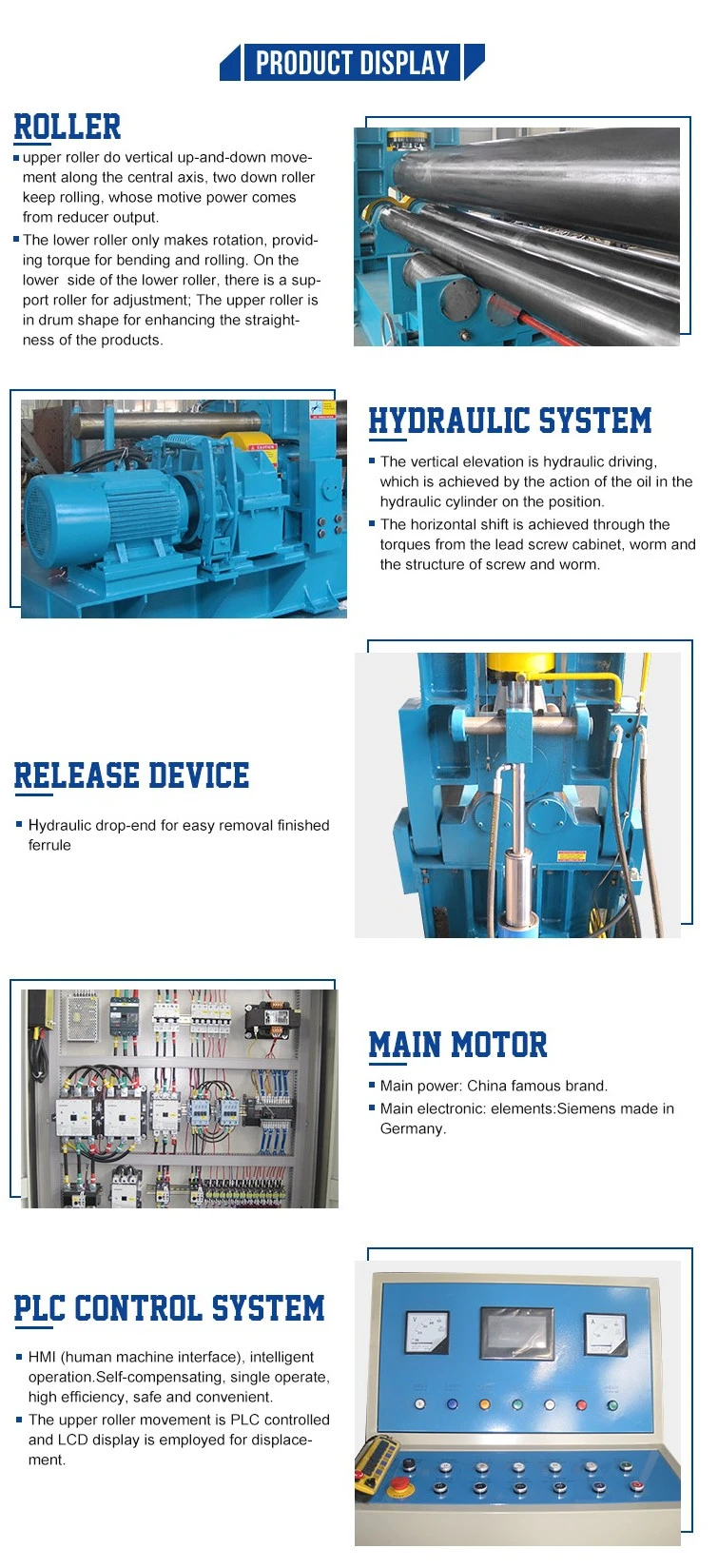

Componente
Specificatii Tehnice
| Model | Grosime maximă de rulare (mm) | Lățime maximă placă (mm) | Viteză de rulare (m/min) | Diametru minim de încărcare completă a plăcii (mm) | Diametru rolă superioară (mm) | Diametru rolă inferioară (mm) | Diametru central între axele inferioare (mm) | Putere motor principal (kW) |
|---|---|---|---|---|---|---|---|---|
| W11Y-30×2000 | 30 | 2000 | 4 | 1200 | 360 | 290 | 480 | 7,5 |
| W11Y-25×2500 | 25 | 2500 | 4 | 1200 | 370 | 300 | 480 | 7,5 |
| W11Y-30×2500 | 30 | 2500 | 4 | 1200 | 420 | 360 | 550 | 11 |
| W11Y-25×3000 | 25 | 3000 | 4 | 1200 | 430 | 370 | 550 | 11 |
| W11Y-30×3000 | 30 | 3000 | 4 | 1200 | 450 | 390 | 600 | 11 |
| W11Y-40×2500 | 40 | 2500 | 3,5 | 1400 | 500 | 400 | 600 | 15 |
| W11Y-40×3000 | 40 | 3000 | 3,5 | 1600 | 540 | 440 | 600 | 18,5 |
| W11Y-50×3000 | 50 | 3000 | 3,5 | 2000 | 580 | 480 | 750 | 22 |
| W11Y-60×3000 | 60 | 3000 | 3,5 | 2400 | 660 | 560 | 800 | 30 |
| W11Y-70×3000 | 70 | 3000 | 3,5 | 2800 | 710 | 620 | 850 | 37 |
| W11Y-80×3000 | 80 | 3000 | 3,5 | 3200 | 770 | 680 | 900 | 37 |
| W11Y-90×3000 | 90 | 3000 | 3,5 | 3600 | 820 | 730 | 950 | 45 |
| W11Y-100×3000 | 100 | 3000 | 3,5 | 4000 | 860 | 770 | 1000 | 45 |
| W11Y-110×3000 | 110 | 3000 | 3,5 | 4400 | 900 | 810 | 1080 | 55 |
| W11Y-120×3000 | 120 | 3000 | 3,5 | 4800 | 950 | 860 | 1160 | 55 |
