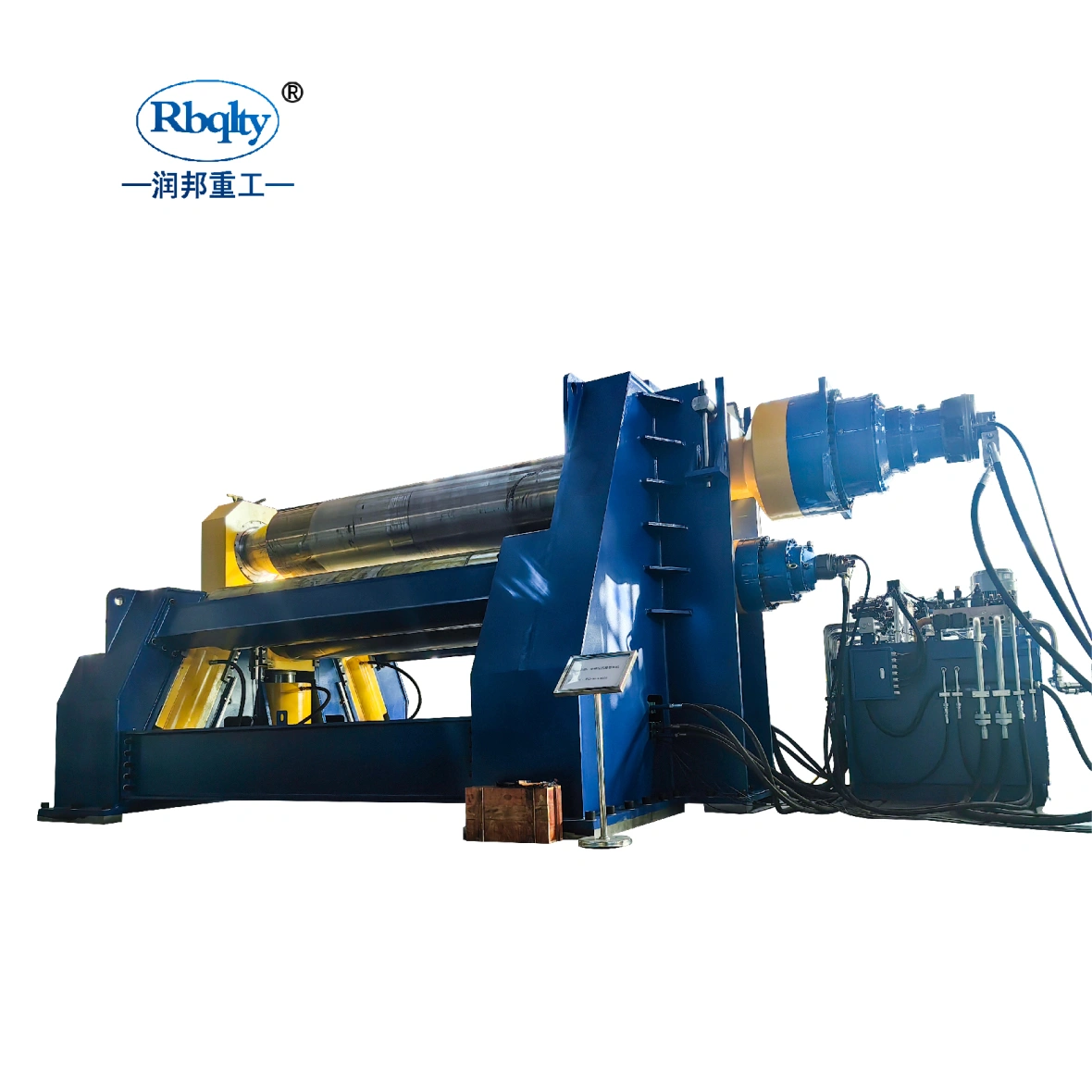

Echipament hidraulic mare, cu 4 role, de îndoire/rulare tablă, W12NC, 80×3500mm

Echipamentul aparține categoriei echipamentelor de rulare a tablei cu 4 role, utilizat pentru fabricarea recipientelor sub presiune și în alte industrii, pentru pre-îndoire și rulare, având și funcții de corectare și îndreptare grosieră.

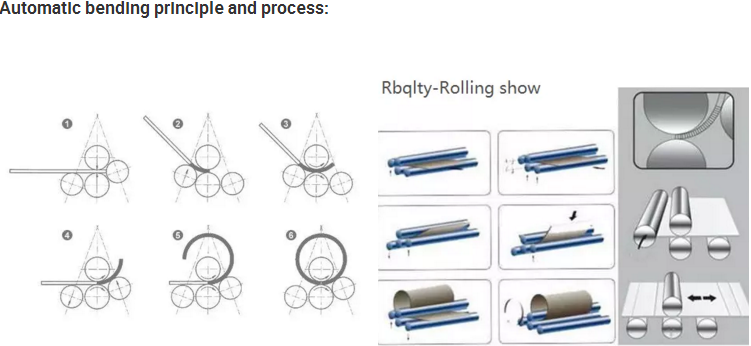

Rola superioară este acționată de rola activă (motorizată); rola inferioară, cele două role laterale, cadrul cap reversibil și rola de susținere sunt acționate hidraulic. Ridicarea/coborârea verticală a rolei inferioare și înclinarea rolei laterale au o precizie de sincronizare de ≤±0,15 mm. Pre-îndoirea se realizează prin rola inferioară, prin fixarea capătului plăcii, iar înclinarea rolei laterale realizează îndoirea capătului plăcii. În funcție de aranjamentul celor două role laterale, se poate realiza îndoire simetrică sau asimetrică, astfel încât echipamentul poate rula, într-o singură operațiune, un cilindru ideal, cu o margine dreaptă reziduală teoretică mică, fără a fi necesară utilizarea unei prese pentru pre-îndoirea capătului plăcii, spre deosebire de echipamentele simetrice de rulare cu 3 role.

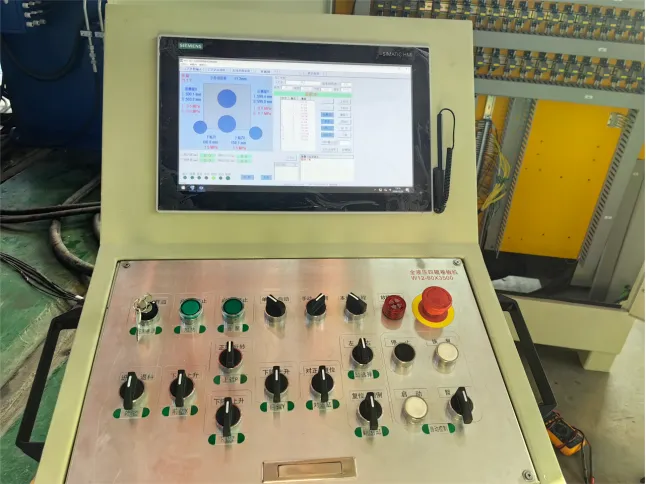

Echipamentul este dotat cu un sistem centralizat de lubrifiere cu vaselină. Sistemul de control adoptă un calculator industrial PLC inteligent, de mare viteză, de la compania OMRON din Japonia, care controlează poziția rolei inferioare, a celor două role laterale, a cadrului cap reversibil și a rolei de susținere.

Senzorul de deplasare al rolei inferioare și al celor două role laterale utilizează riglă de măsurare optică. Mecanismul de acționare al senzorului este proiectat rațional, asigurând durata de viață și monitorizarea preciziei. Toate perechile de rulmenți necesită utilizarea unei tehnologii avansate, produse de vârf de la cei mai renumiți producători. Cilindrul hidraulic este fabricat cu precizie ridicată și etanșare bună, reducând pierderile de presiune și scurgerile. Dispozitivul de etanșare este importat.

Caracteristici comparativ cu echipamentul de îndoire cu 3 role:

1. Control CNC complet la rularea blocului de înfășurare;

2. Precizie ridicată de îndoire;

3. Îmbunătățește eficiența muncii, economisește timp de producție și forță de muncă — reduce costurile;

4. Poate realiza conuri cu diametru mai mic.

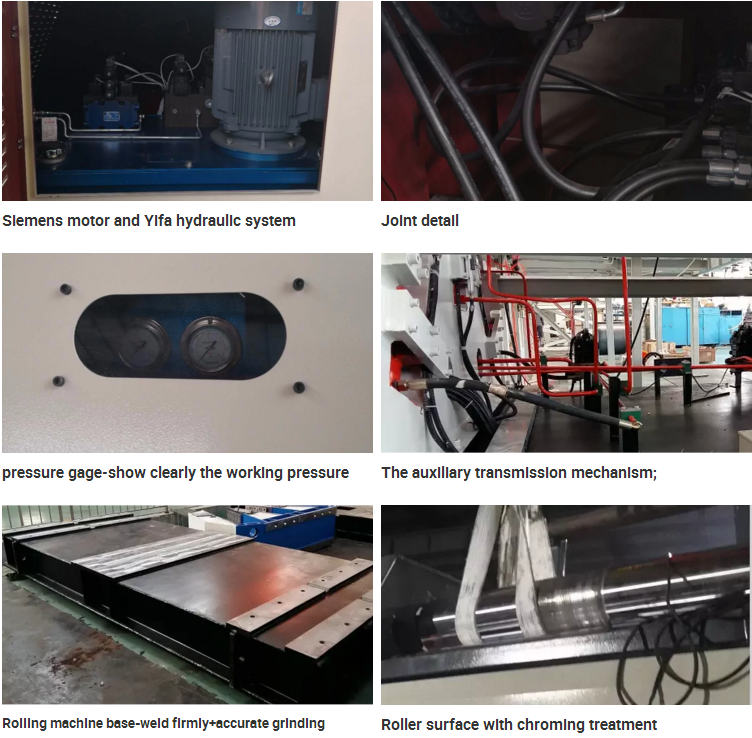

Fotografie detaliată a echipamentului de rulare cu role:

Componente
