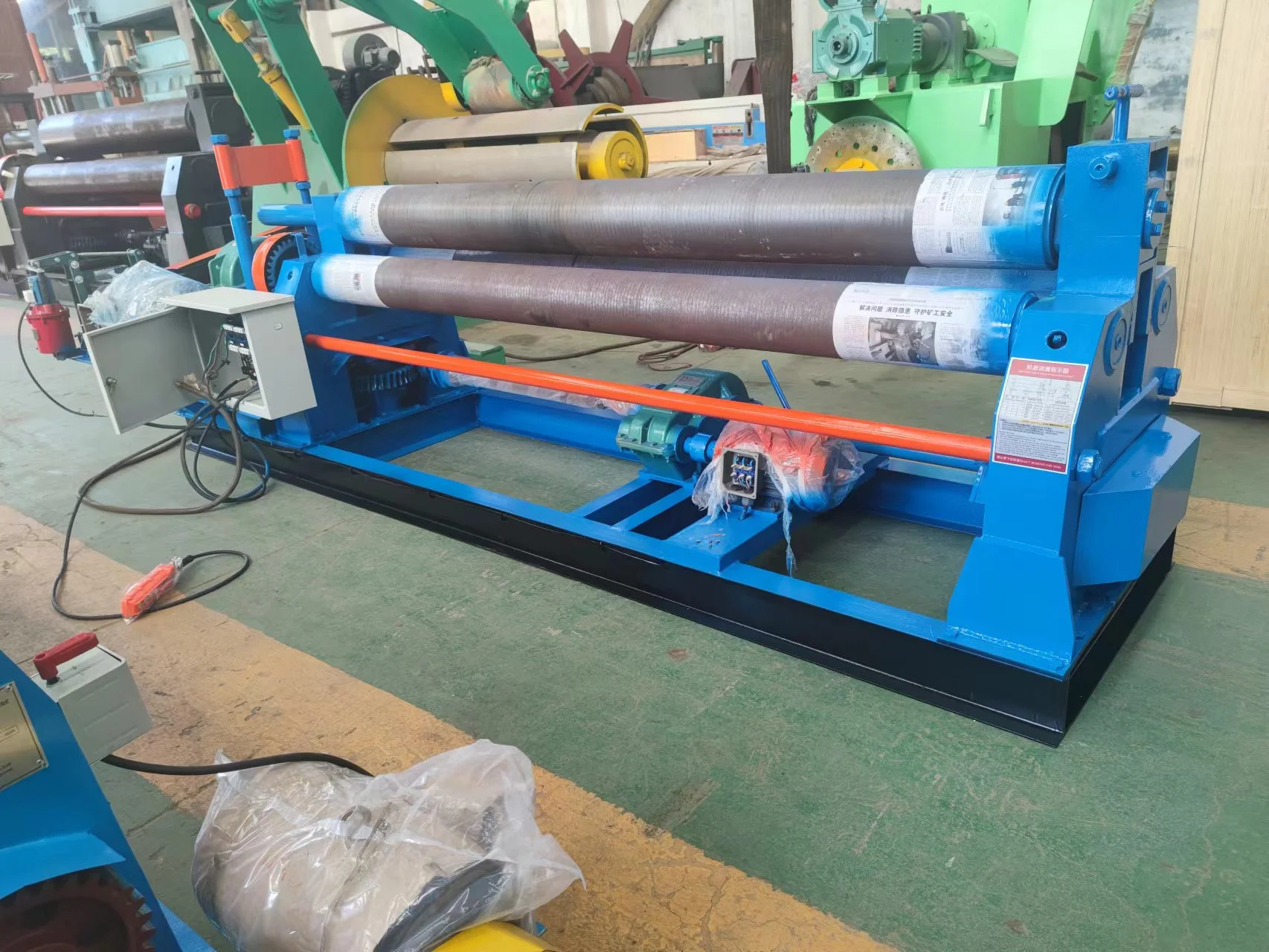

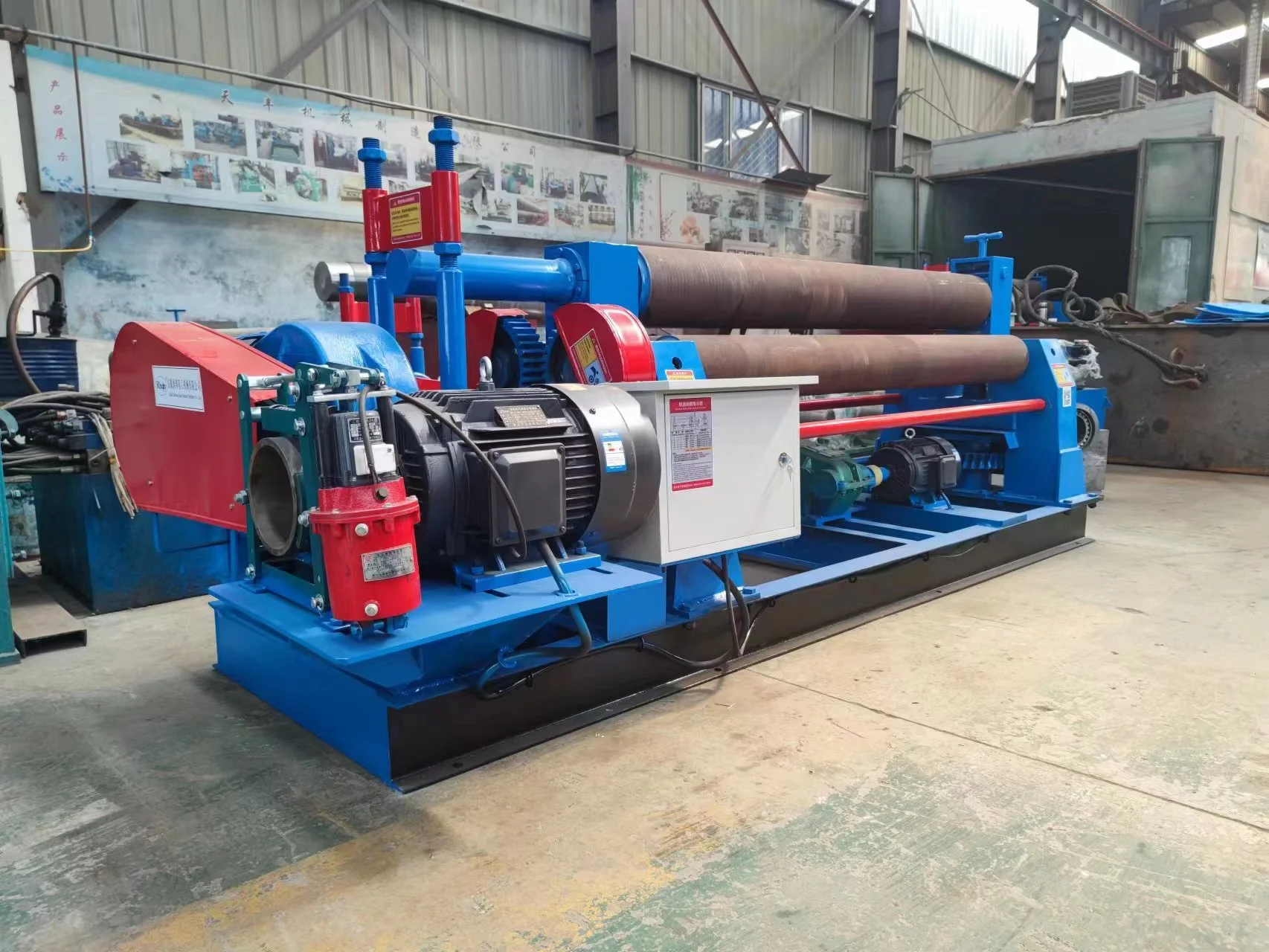

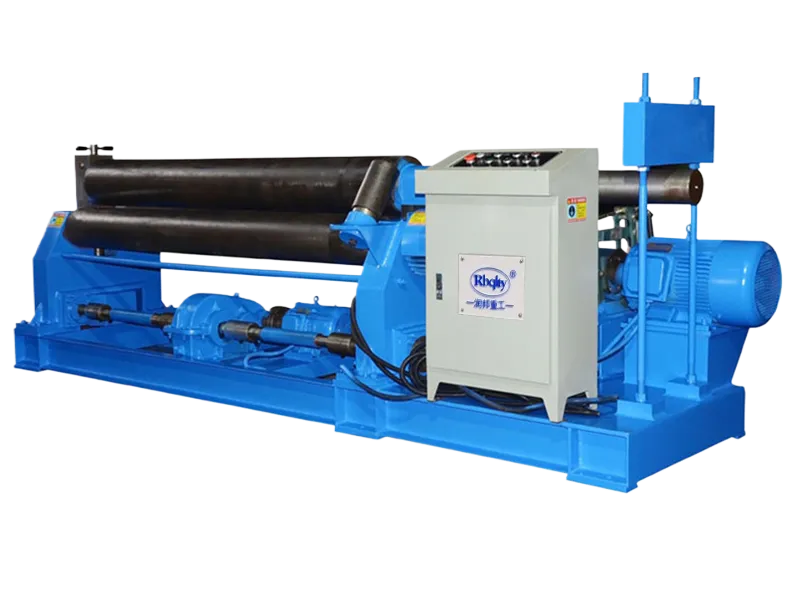

Echipament mecanic de rulare tablă, cu 3 role

Echipament mecanic de rulare tablă, cu 3 role

Structura generală

1. Echipamentul adoptă o structură simetrică cu 3 role, cu rola superioară deplasându-se vertical, în poziția centrală dintre rolele inferioare, realizată prin acționarea șurubului, piuliței, melcului și axului cu filet.

2. Cele două role inferioare se rotesc și furnizează materialului din tablă cuplul necesar, prin angrenarea roții dințate de ieșire a reductorului cu roata dințată a rolelor inferioare.

3. Adaptat pentru îndoirea tablei metalice în formă rotundă, în arc etc. Principiul de funcționare este deformarea prin îndoire rotativă. Acest produs este utilizat pe scară largă în industria chimică, ciment, construcția navală, cazane, aviație, proiecte de gestionare a apei, piloni de transport al energiei electrice, structuri metalice și industria de fabricație a mașinilor.

Caracteristici

1. Pre-îndoire de capăt, de precizie ridicată
   Lungimea marginii drepte poate fi setată liber; presarea rolei superioare pentru pre-îndoire este controlată numeric (NC), cu productivitate ridicată. Parametrii sunt controlați numeric, ușor de operat, îmbunătățind semnificativ productivitatea.

2. Precizie bună
   Rola superioară este ca un tambur, rolele inferioare fiind asociate cu aceasta prin role de susținere. Îndoire continuă, putând rula produse ideale, de la table subțiri până la table groase, într-o gamă largă.

3. Siguranță
   Rolele inferioare sunt fixe, rola superioară se deplasează vertical și orizontal. Piesa nu se mișcă odată cu rolele de lucru. Structură completă, fundație simplă, deplasare convenabilă. Echipamentul are o bază unitară, nu necesită șuruburi de ancorare în pământ, având o fundație simplă.

Componente

Nr. | Componentă

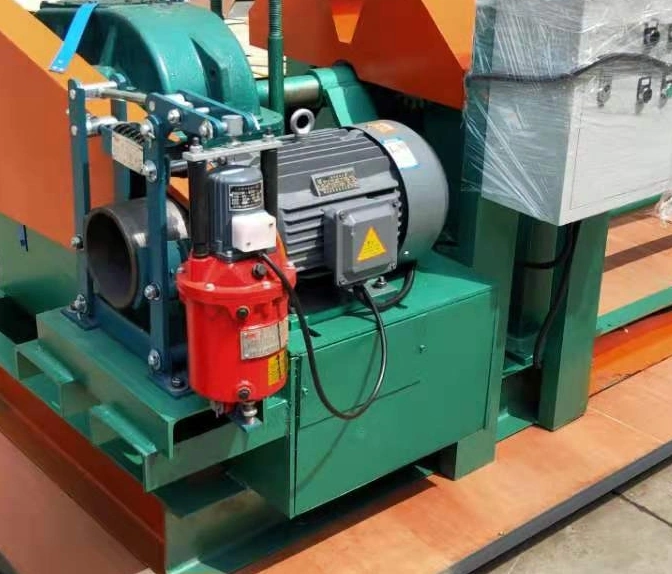

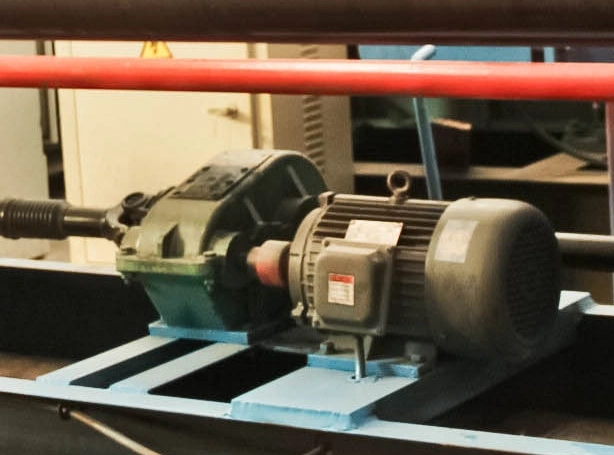

1 | Motor principal și componentă de transmisie — motor puternic, pentru un randament complet al echipamentului

2 | Motor

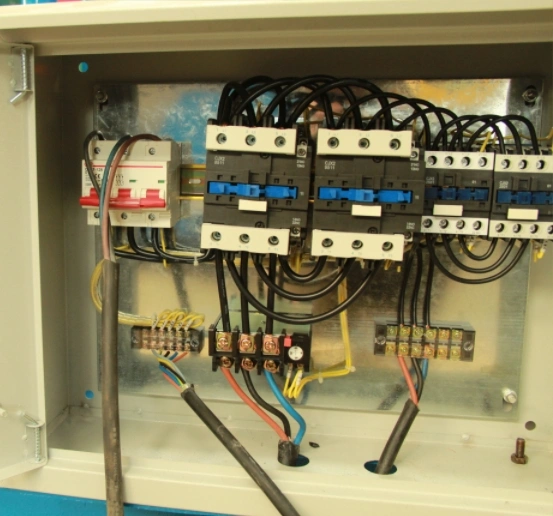

3 | Dulap electric — CHNT (China) sau Schneider (Franța)

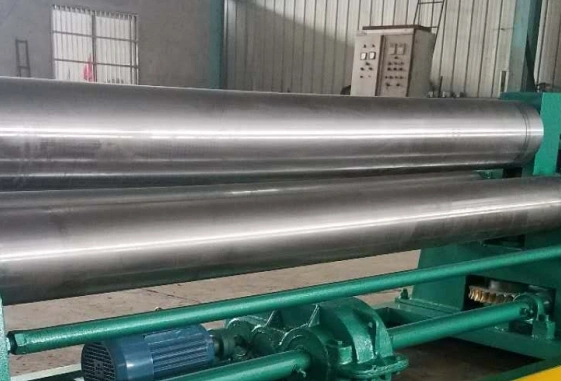

4 | Role, disponibile cu tratament de cromare

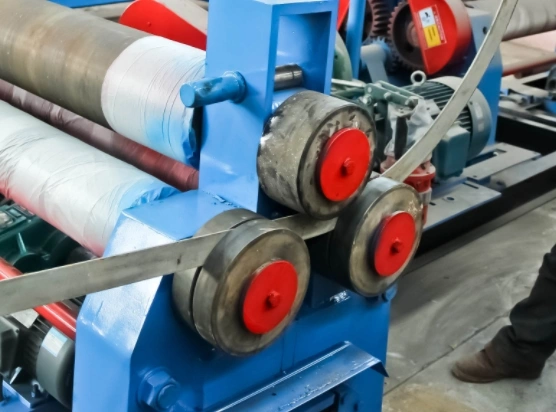

5 | Opțional — dispozitiv de îndoire profile

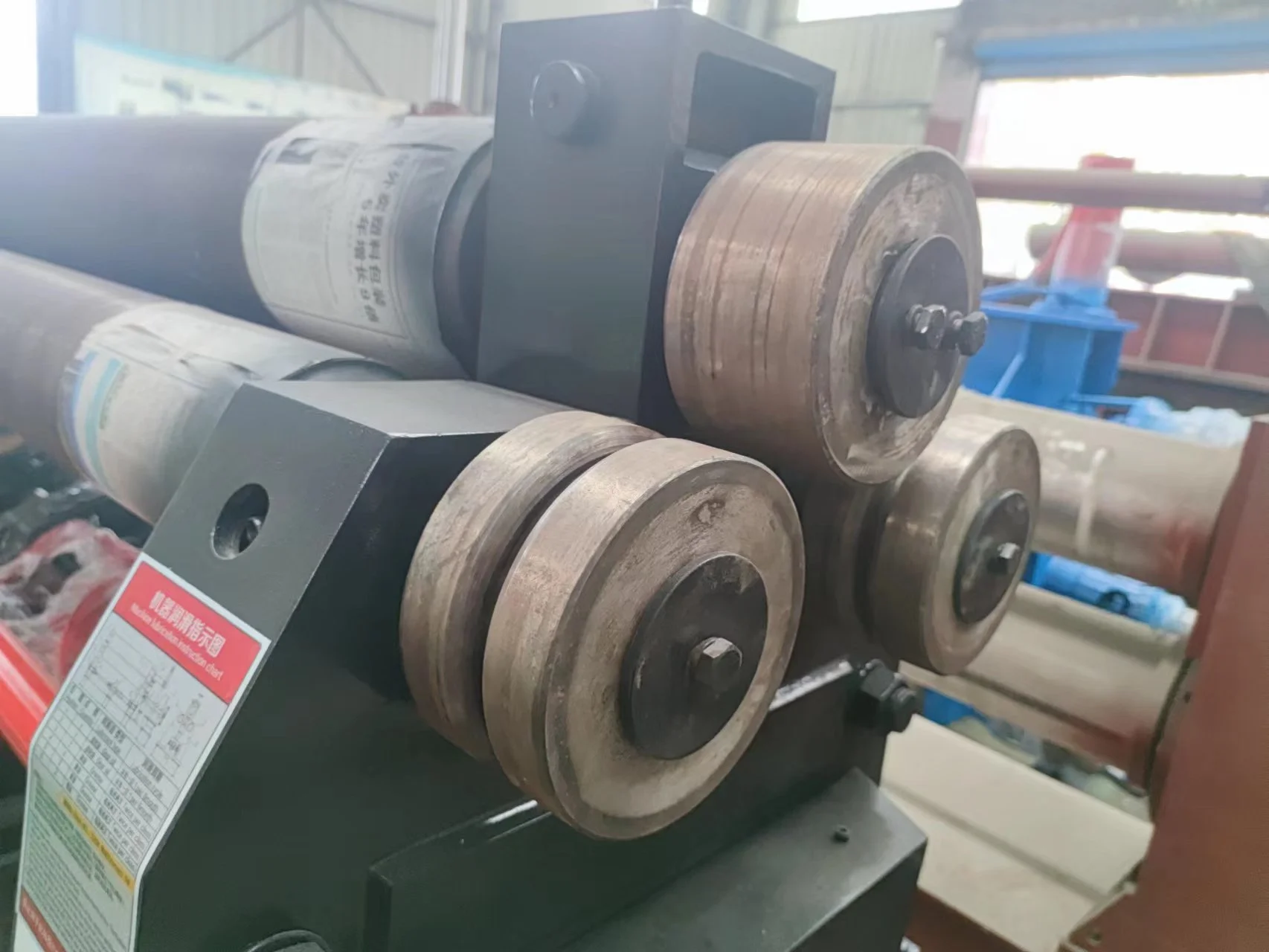

6 | Opțional — dispozitiv de îndoire profile
