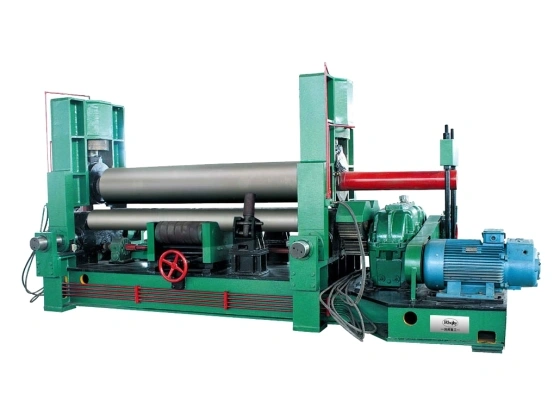

Echipament universal hidraulic de îndoire tablă, cu 3 role

Descrierea produsului

Material 45#, tratat termic, cu duritate HB220–260; suprafață călită prin curenți de medie frecvență, HRC40–50.

Domeniul de aplicare și utilizare a echipamentului:

• Rezervoare pentru cazane, canale pentru aer condiționat, capace din tablă metalică.

• Fabricarea conurilor și alte lucrări de fabricație din aluminiu și oțel, construcții navale și maritime, recipiente sub presiune, turbine eoliene.

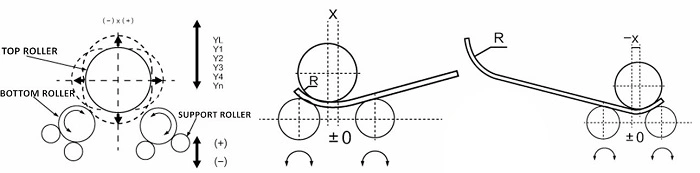

Rola superioară poate realiza atât mișcare orizontală (de la stânga la dreapta), cât și mișcare verticală (de sus în jos). Rola inferioară este fixă. Aceasta realizează doar rotație, în sens orar și antiorar.

Pre-îndoirea se realizează prin mișcarea orizontală a rolei superioare, care presează capătul plăcii. Pre-îndoire de precizie ridicată, cu control liber al marginii drepte a plăcii.

Rularea rotundă se realizează prin intermediul motorului și reductorului, care acționează cele două role inferioare.

Caracteristici tehnice:

• Rolele inferioare sunt fixe și acționate prin angrenaje și o cutie de reducție cu melc. Rola superioară se rotește în poziții fixe și poate fi reglată manual, în sus și în jos, prin șuruburi reglabile.

• Carcasele sunt fabricate din tablă din oțel moale (M.S.), de rezistență adecvată, și montate pe un cadru de bază de mare capacitate. Rolele sunt fabricate din oțel forjat și prelucrate cu precizie, pentru rezultate exacte.

• Pentru o durată de viață mai lungă și o funcționare lină a echipamentului, sunt prevăzute bucșe din bronz special (gun metal), cu un sistem de lubrifiere suficient.

Caracteristici

1. Pre-îndoire de capăt, de precizie ridicată
   Lungimea marginii drepte poate fi setată liber; presarea rolei superioare pentru pre-îndoire este controlată numeric (NC), cu productivitate ridicată. Parametrii sunt controlați numeric, ușor de operat, îmbunătățind semnificativ productivitatea.

2. Precizie bună
   Rola superioară este ca un tambur, rolele inferioare fiind asociate cu aceasta prin role de susținere. Îndoire continuă, putând rula produse ideale, de la table subțiri până la table groase, într-o gamă largă.

3. Siguranță
   Rolele inferioare sunt fixe, rola superioară se deplasează vertical și orizontal. Piesa nu se mișcă odată cu rolele de lucru. Structură completă, fundație simplă, deplasare convenabilă. Echipamentul are o bază unitară, nu necesită șuruburi de ancorare în pământ, având o fundație simplă.

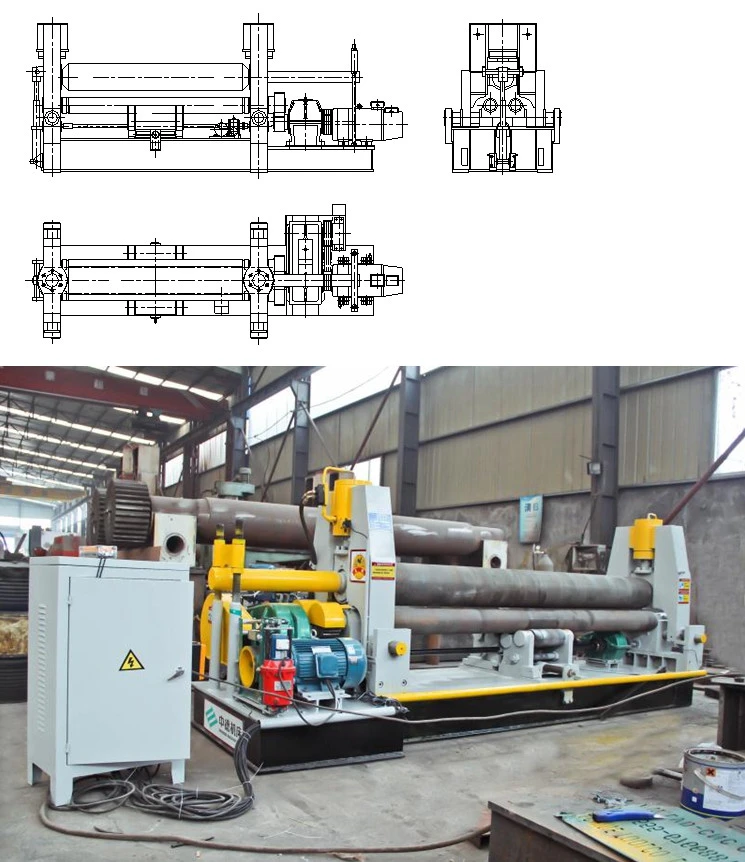

Componente

Caracteristici de design

• Ecran tactil, care suportă introducere vizuală de date, editare și salvare a 500 de seturi de date.

• Suportă dialog om-mașină, autodiagnosticare a defecțiunilor, judecată inteligentă a erorilor de operare.

• Funcție unică de pre-îndoire la marginea de capăt.

• Rolele de susținere reglabile reprezintă cea mai rațională structură de compensare a erorilor.

• Compensarea erorilor rolei superioare, în formă de tambur, permite o rectilinitate și mai bună.

• Cadrul echipamentului este călit integral, pentru eliminarea tensiunilor, fără deformare vreodată.

• Axul solid al rolei este forjat integral, prin procesul de călire, revenire și tratament de durificare.

Dispozitive speciale opționale

• Dispozitiv de suport superior

• Dispozitiv pentru conuri

• Masă cu role de alimentare

• Dispozitiv de suport lateral

• Rectificare/cromare/capsulare ax rolă
