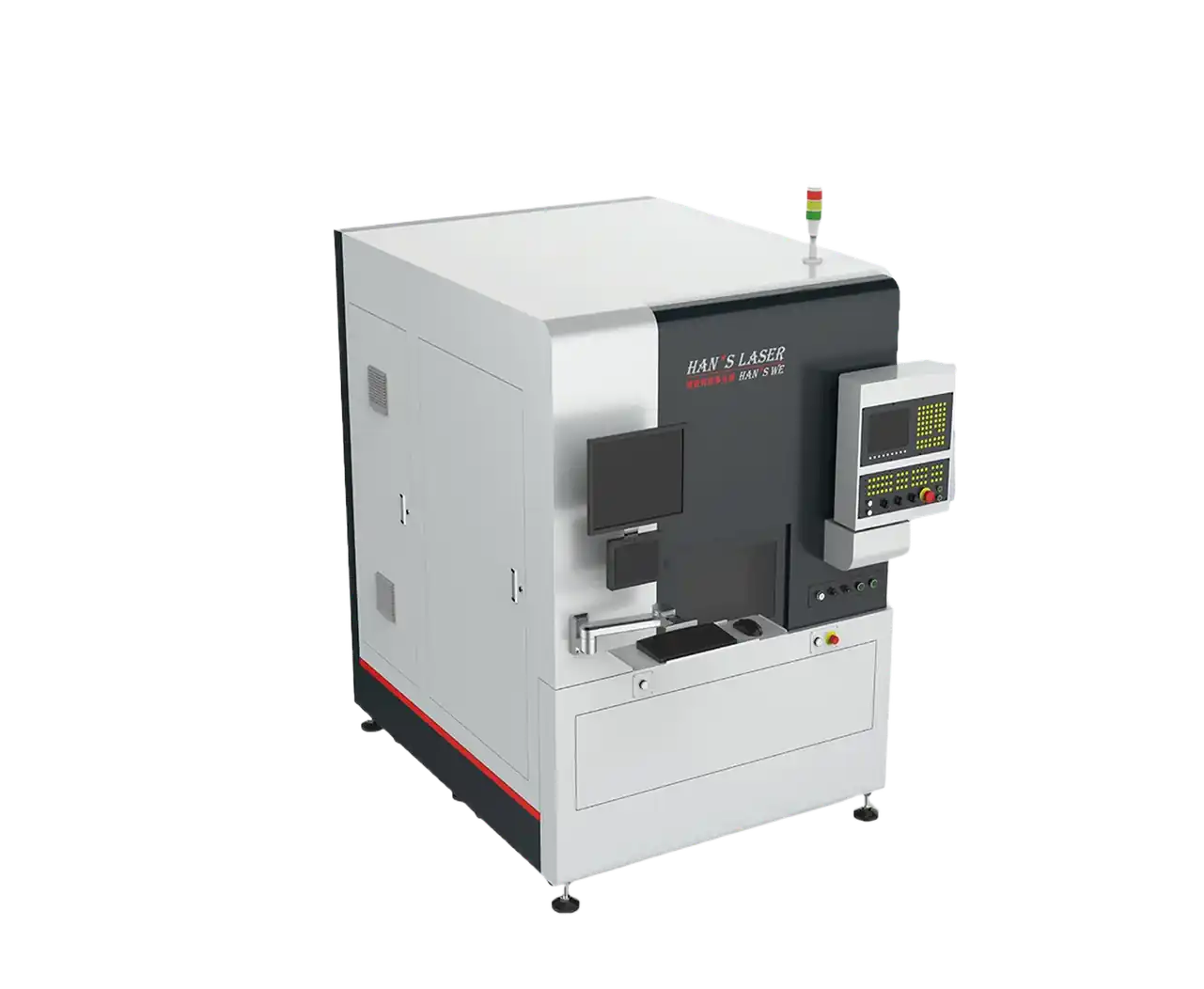

Sistem de sudare cu 5 axe, cu precizie ridicată
Sistem de sudare laser, cu 5 axe interconectate (linkage), de precizie ridicată, model HW-X5-200. Platformă electrică cu 5 axe, pentru sudarea componentelor multiplanare. Compatibil cu toate seriile de laseri, control CNC + galvanometru, precizie de repetabilitate <±0,005 mm.
Interesat de acest produs?
Descriere Detaliata
Caracteristicile echipamentului
Platformă electrică cu 5 axe, pentru sudarea componentelor multiplanare
Structură ergonomică și software prietenos cu utilizatorul
Dispozitiv de fixare special, proiectat ingenios, cu precizie ridicată de poziționare și rată de randament ridicată
Compatibilitate ridicată; schimbare rapidă a dispozitivului de fixare, pentru sudarea la dimensiuni multiple
Performanță superioară la sudarea componentelor neliniare
Sistem de operare CNC, pentru control ușor
Dispozitiv automat de ajustare a traseului
Performanță ridicată, cu raport calitate-preț excelent
Personalizabil, conform cerințelor clientului
Aplicații
Utilizat pe scară largă în fabricația IT, circuite electronice, instrumente și aparate de măsură, comunicații mobile, scule de feronerie, aplicații casnice, articole de bucătărie, mecanică de precizie, materiale de construcție, bijuterii, ambalaje farmaceutice și altele.

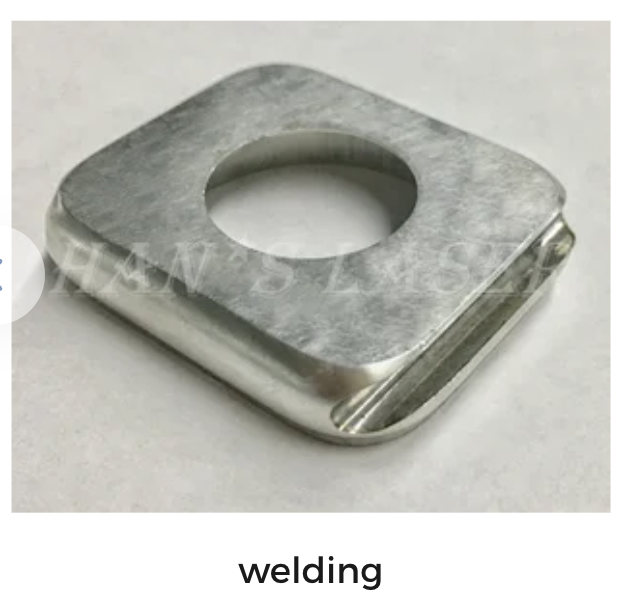

Efecte de sudare laser
Specificatii Tehnice
| Element | Parametri |
|---|---|
| Echipament | Sistem de sudare cu 5 axe interconectate, de precizie ridicată |
| Model | HW-X5-200 |
| Laser | Toate seriile de laseri |
| Mod de control | PC + control cu 5 axe interconectate, control galvanometru |
| Configurație platformă | 3 platforme electrice, 1 masă rotativă |
| Viteză sintetică maximă, 5 axe | 60 rpm |
| Precizie de repetabilitate a poziționării, platformă de mișcare | <±0,005 mm |
| Precizie de repetabilitate a poziționării, platformă rotativă | ±5″ |
| Masă de lucru | Masă de lucru unică |
| Grad de automatizare | Încărcare/descărcare manuală, sudare automată |
| Traseu de sudare | Punct, linie dreaptă, cerc, pătrat sau orice figură spațială curbată, din linii drepte și arce |
| Domeniu de aplicare | Traseu liniar/neliniar al pieselor |
| Dimensiune de procesare | 300X × 300Y × 200Z (mm) |
| Dimensiuni echipament | 1750l × 1400A × 2200H (mm) |
| Cuplu | 3 N·m (A), 10 N·m |
| Necesar de alimentare | AC 220 V±10%/50 Hz |
