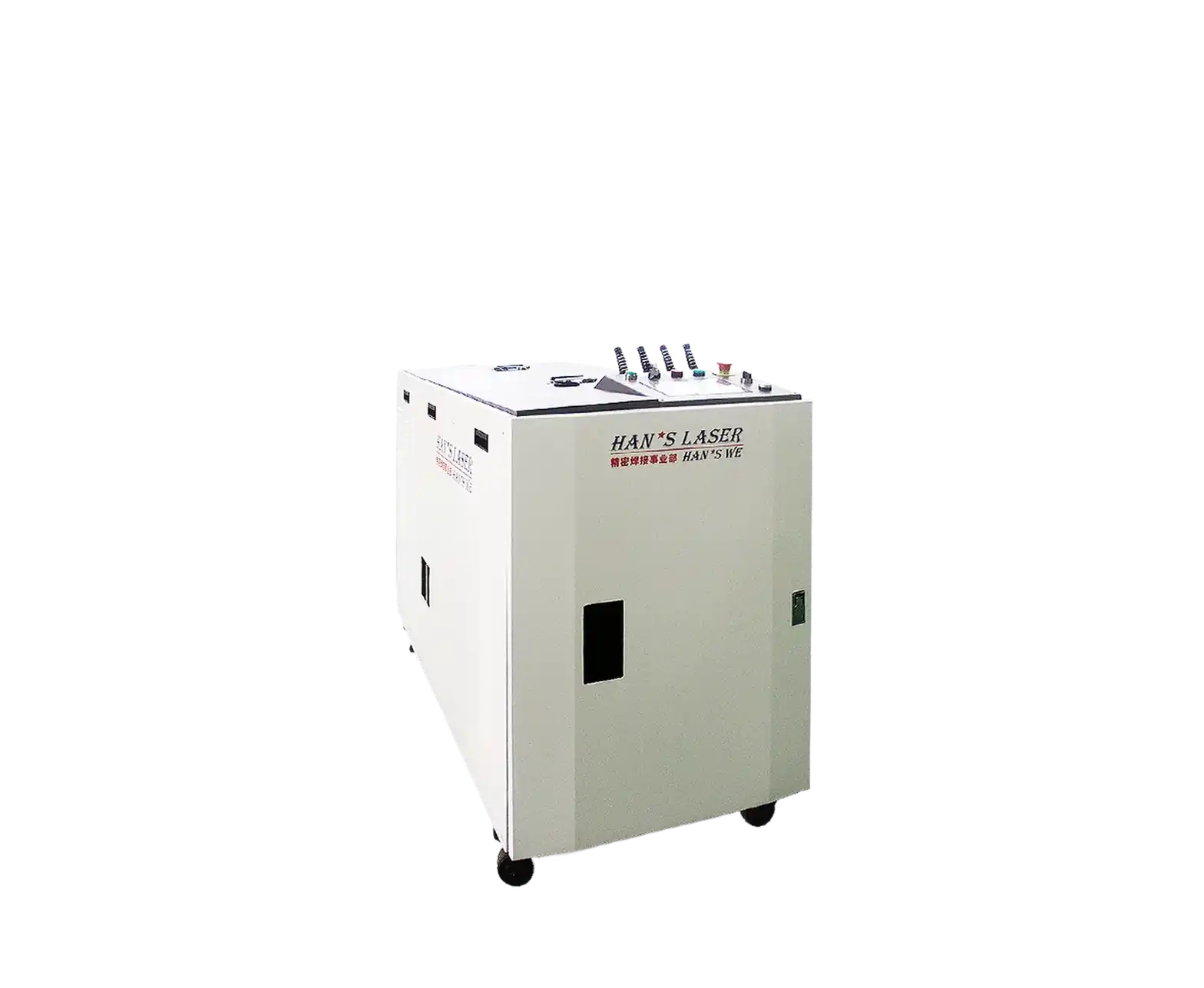

Echipament de sudare laser YAG WF600
Echipament de sudare laser YAG, seria WF/WCF (WCF80/WCF150/WF350/WF600). Sistem de control al puterii laser, cu feedback în timp real, eliminând instabilitatea energiei laser cauzată de fluctuațiile rețelei electrice, variațiile de temperatură și îmbătrânirea lămpii cu xenon. Putere medie de ieșire între 80 W și 600 W.
Interesat de acest produs?
Descriere Detaliata
Caracteristicile echipamentului
Laser cu transmisie prin fibră, cu sistem de control al puterii laser cu feedback în timp real, eliminând fenomenul de instabilitate a energiei laser cauzat de fluctuațiile rețelei electrice, variațiile de temperatură și îmbătrânirea lămpii cu xenon, îmbunătățind uniformitatea produselor sudate.
Dispozitiv combinat de detectare a puterii laser, bazat pe forma de undă laser presetată, cu control în buclă închisă, în timp real, al sursei de alimentare laser.
Stabilizare automată a energiei laser.
Efecte de sudare laser
[POZA1]
Specificatii Tehnice
| Element | WCF80 | WCF150 | WF350 | WF600 |
|---|---|---|---|---|
| Tip laser | YAG | YAG | YAG | YAG |
| Lungime de undă laser | 1064 nm (toate modelele) | |||
| Putere medie de ieșire laser | 80 W | 150 W | 300 W | 600 W |
| Putere de vârf maximă laser | 5 kW | 6 kW | 6 kW | 9 kW (opțional 12 kW) |
| Energie maximă per puls laser | 30 J | 30 J | 30 J (standard), 50 J (opțional 90 J) | 60 J/90 J (opțional) |
| Lățime puls | ≤50 ms (toate modelele) | |||
| Frecvență puls | ≤100 Hz | ≤200 Hz | ≤200 Hz | ≤200 Hz |
| Număr forme de undă | 50 grupuri (toate modelele) | |||
| Număr căi de transmisie fibră | 2 căi | 2 căi | 2 căi standard, maxim 4 | 1 cale standard, maxim 4 |
| Mod de divizare fascicul | Divizare prin timp | Divizare prin timp | Divizare de mare viteză | Divizare prin energie sau prin timp |
| Diametru miez fibră | 0,4 mm | 0,6 mm | 0,6 mm (standard), opțional 0,3/0,4 mm | 0,6 mm |
| Mod de control cu feedback în buclă închisă | Feedback putere laser (toate modelele) | |||
| Mod de poziționare/țintire | Ghidare cu lumină roșie (CCD opțional) (toate modelele) | |||
| Metodă de răcire | Răcire internă cu aer | Răcire internă cu aer (opțional răcire externă cu apă) | Răcire externă cu apă | Răcire externă cu apă |
| Consum de energie echipament principal | 5 kW | 7 kW | 16,5 kW | 20 kW |
| Necesar de alimentare (tensiune, frecvență, curent) | 220 V±10%/50 Hz, 25 A | 380 V±10%/50 Hz, 32 A | 380 V±10%/50 Hz, 40 A | 380 V±10%/50 Hz, 42 A |
| Greutate echipament principal | 350 kg | 350 kg | 450 kg | 500 kg |
| Dimensiuni echipament principal (L×l×H) | 1280×550×1165 mm | 1280×550×1165 mm | 1480×610×1100 mm | 1518×700×1180 mm |
| Putere nominală chiller | — | — | 3,5 kW | 9,7 kW |
| Capacitate de răcire chiller | — | — | 7,5 kW (opțional 12,5 kW) | 17,5 kW |
| Necesar de alimentare chiller | — | — | 220 V±10%, 50 Hz, 16,5 A | 380 V±10%/50 Hz, 17 A |
| Dimensiuni chiller (L×l×H) | — | — | 850×550×1158 mm | 1156×800×1430 mm |
