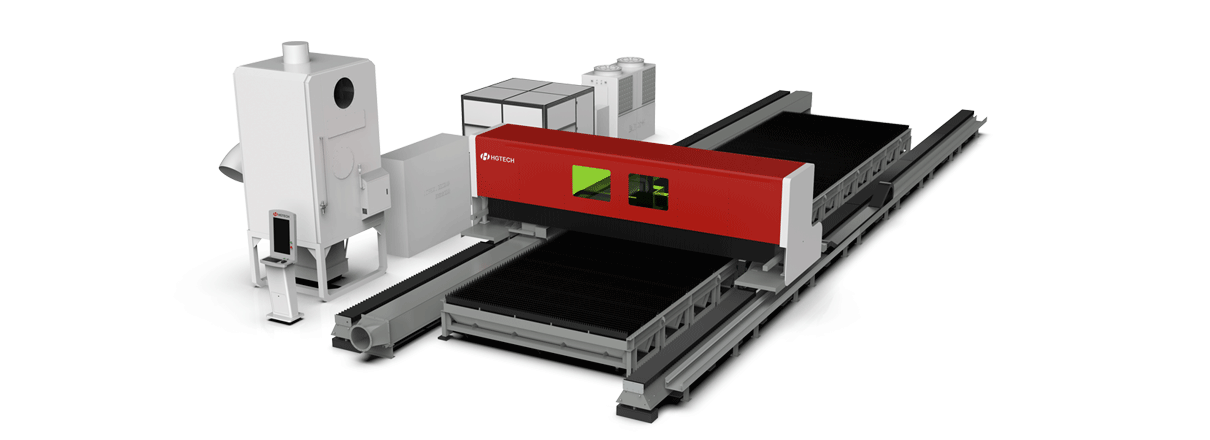

Mașină de tăiere cu laser 2D de mare putere WALC Seria WALC-F
Mașina laser 2D de format mare, de mare putere, din seria WALC-F standard, este un echipament de procesare utilizat pentru industria de producție a echipamentelor mari și a infrastructurii, cum ar fi utilajele de construcții, podurile și navele. Poate procesa piese de prelucrat foarte mari (cu lățimea de până la 6 metri) simultan și poate realiza tăierea de înaltă calitate a plăcilor medii și groase. Caracteristicile sale: format foarte mare, operațiune de tăiere stabilă și precizie ridicată, design de tăiere umanizat, sigur, potrivit pentru procesare continuă.
Interesat de acest produs?
Descriere Detaliata
Seria WALC-F
Mașină de tăiere cu laser 2D de mare putere WALC
Mașina laser 2D de format mare, de mare putere, din seria WALC-F standard, este un echipament de procesare utilizat pentru industria de producție a echipamentelor mari și a infrastructurii, cum ar fi utilajele de construcții, podurile și navele. Poate procesa piese de prelucrat foarte mari (cu lățimea de până la 6 metri) simultan și poate realiza tăierea de înaltă calitate a plăcilor medii și groase. Caracteristicile sale: format foarte mare, operațiune de tăiere stabilă și precizie ridicată, design de tăiere umanizat, sigur, potrivit pentru procesare continuă.
Stabilitate
Structură gantry cu dublă acționare pentru sarcini grele, cu mecanism de reglare adaptiv pentru ghidajul auxiliar pentru a asigura tăierea continuă fără depanare;
Siguranţă
Fasciculul este echipat cu ecran protector și grilaj de siguranță și este prevăzut cu o fereastră de observare rezistentă la radiații pentru a evita radiațiile laser și stropirea;
Umanizare
Echipat cu masă de operație, bară de siguranță și scaun care poate fi mișcat odată cu grinda, ceea ce este convenabil pentru operare și ușor de observat starea de tăiere, și poate fi, de asemenea, echipat cu masă de operație independentă la podea, în funcție de cerere.
Aplicație industrială
Fabricarea de poduri
Turnul de oțel
Producător de automobile
Construcții navale
Utilaje de construcții
Specificatii Tehnice
| Proiect | Parametri principali | Parametri principali |
|---|---|---|
| Putere laser | 6000-30000W | |
| Distanță focală | Focalizare automată F200 ~ F300 mm | |
| Specificații de bază | Sistem de operare | Windows 10 (chineză și engleză) |
| Sistem CNC | FARLEY-A, FARLEY-H | |
| Sistem de afișare | Ecran tactil de 23,6 inci (operare cu mouse-ul acceptată) | |
| Gamă de prelucrare Tăiere verticală | Tăierea, marcarea etc. a pieselor de prelucrat cu forme arbitrare din materiale metalice. | |
| Grosimea de tăiere a plăcii de oțel carbon (O2) | Tăiere verticală MAX 80 mm | |
| Capacitate de procesare | Grosimea de tăiere a plăcii de oțel inoxidabil (N2) | Tăiere verticală MAX 100 mm |
| Grosimea de tăiere a plăcii de oțel din aluminiu (N2) | Tăiere verticală MAX 100 mm | |
| Cursa axei X | MAX 50m (personalizabil) | |
| Processing Stroke | Cursa axei Y | MAX 6m (personalizabil) |
| Cursa axei Z | 250 mm | |
| Precizia poziționării pe axa X | 0,1 mm/10 m (≤10 m), 0,2 mm/lungime completă | |
| Precizia procesării | Precizia poziționării axei YX | 0,05 mm |
| Precizia poziționării repetate pe axa X | 0,05 mm/10 m (≤10 m), 0,1 mm/lungime completă | |
| Precizia poziționării repetate pe axa Y | 0,03 mm | |
| Accelerație maximă | 0,6G | |
| Viteză de procesare | Viteza maximă de poziționare pe axa X/Y | 40 m/min |
| Viteza maximă de poziționare a legăturii pe axa X/Y | 56 m/min | |
| Număr de faze | 3 | |
| Tensiune nominală | 380V | |
| Frecvenţă | 50Hz | |
| Nivel total de protecție a sursei de alimentare | IP54 |
