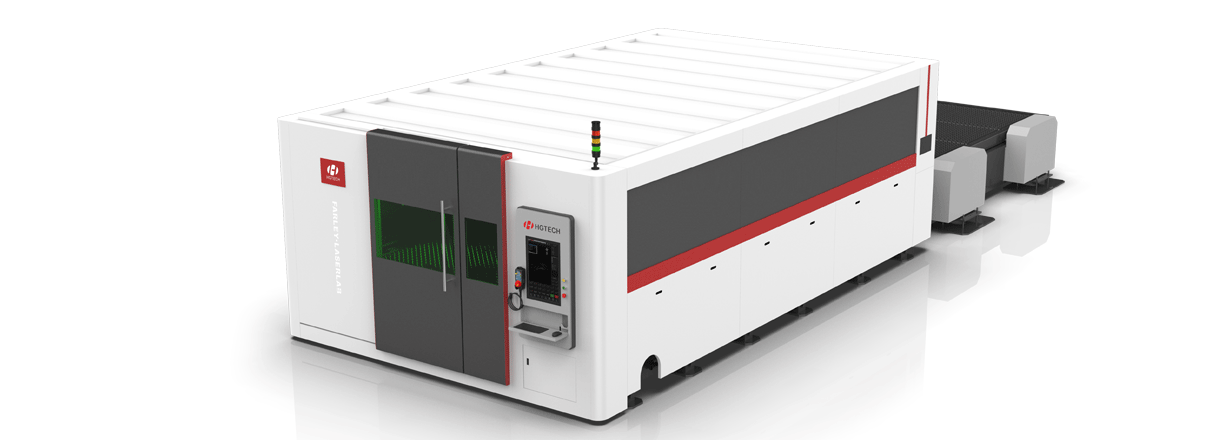

Mașină de tăiere cu laser cu bevel complet închisă Seria BF
Mașina de tăiere cu laser cu bevel complet închisă din seria BF, Bancul de lucru cu schimbător, este în principal un echipament de procesare utilizat pentru nevoile de tăiere cu bevel a oțelului special subțire și a oțelului inoxidabil în producția de automobile, utilaje medicale și alte industrii. Adoptă o structură complet închisă a mesei de schimb, care are caracteristici de viteză mare, precizie ridicată și siguranță.
Interesat de acest produs?
Descriere Detaliata
Seria BF
Mașină de tăiere cu laser cu bevel complet închisă
Mașina de tăiere cu laser cu bevel complet închisă din seria BF, Bancul de lucru cu schimbător, este în principal un echipament de procesare utilizat pentru nevoile de tăiere cu bevel a oțelului special subțire și a oțelului inoxidabil în producția de automobile, utilaje medicale și alte industrii. Adoptă o structură complet închisă a mesei de schimb, care are caracteristici de viteză mare, precizie ridicată și siguranță.
Eficiență ridicată
Cu performanțe dinamice ridicate, viteză mare de rulare, încărcare și descărcare prin intermediul mesei de schimb, viteză mare de procesare;
Înaltă precizie
Eroare unghi de tăiere înclinată ± 1°, eroare de precizie ± 1 mm;
Siguranţă
Structură complet închisă, care împiedică piesele de transmisie de mare viteză și radiațiile laser să dăuneze corpului uman.
Structură sudată integrală: grinda este prelucrată prin multiple tratamente de îmbătrânire și are un răspuns dinamic ridicat. Este echipată cu un sistem structural de înaltă precizie și eficiență în partea de transmisie, care are o rigiditate bună și o precizie ridicată, asigurând funcționarea de înaltă precizie pe termen lung a echipamentului.
Mașină laser cu fibră independentă de cercetare și dezvoltare: Tăiere puternică și eficiență ridicată, sistem special de control al tăierii cu laser dezvoltat în cooperare cu sistemul CNC, care este o mașină de tăiere cu laser cu fibră de înaltă tehnologie, de ultimă generație, care integrează tăierea cu laser, utilaje de precizie, tehnologia CNC și alte tehnologii avansate.
Aplicație industrială
Fabricarea de poduri
Turnul de oțel
Producător de automobile
Construcții navale
Utilaje de construcții
Specificatii Tehnice
| Proiect | Parametri principali | Parametri principali |
|---|---|---|
| Putere laser | 6000-30000W | |
| Distanță focală | Focalizare automată F200 ~ F300 mm | |
| Specificații de bază | Sistem de operare | Windows 10 (chineză și engleză) |
| Sistem CNC | FARLEY-A, FARLEY-H | |
| Sistem de afișare | Ecran tactil de 23,6 inci (operare cu mouse-ul acceptată) | |
| Gamă de prelucrare Tăiere verticală | Tăierea, marcarea etc. a pieselor de prelucrat cu forme arbitrare din materiale metalice. | |
| Gamă de prelucrare Tăiere înclinată | Tăiere oblică V/Y/X/K în tablă de oțel carbon/oțel inoxidabil/aluminiu ±45° | |
| Grosimea de tăiere a plăcii de oțel carbon (O2) | Tăiere verticală MAX 50 mm Tăiere oblică MAX 25 mm | |
| Capacitate de procesare | Grosimea de tăiere a plăcii de oțel inoxidabil (N2) | Tăiere verticală MAX 50 mm Tăiere oblică MAX 16 mm |
| Grosimea de tăiere a plăcii de oțel din aluminiu (N2) | Tăiere verticală MAX 100 mm Tăiere oblică MAX 20 mm | |
| Cursa axei X | MAX 28m (personalizabil) | |
| Processing Stroke | Cursa axei Y | MAX 4m (personalizabil) |
| Cursa axei Z | 300 mm | |
| Precizia poziționării pe axa X | 0,1 mm/10 m (≤10 m), 0,2 mm/lungime completă | |
| Precizia procesării | Precizia poziționării axei YX | 0,05 mm |
| Precizia poziționării repetate pe axa X | 0,05 mm/10 m (≤10 m), 0,1 mm/lungime completă | |
| Precizia poziționării repetate pe axa Y | 0,03 mm | |
| Accelerație maximă | 1.0G | |
| Viteză de procesare | Viteza maximă de poziționare pe axa X/Y | 80 m/min |
| Viteza maximă de poziționare a legăturii pe axa X/Y | 110 m/min | |
| Număr de faze | 3 | |
| Putere | Tensiune nominală | 380V |
| Frecvenţă | 50Hz | |
| Nivel total de protecție a sursei de alimentare | IP54 |
