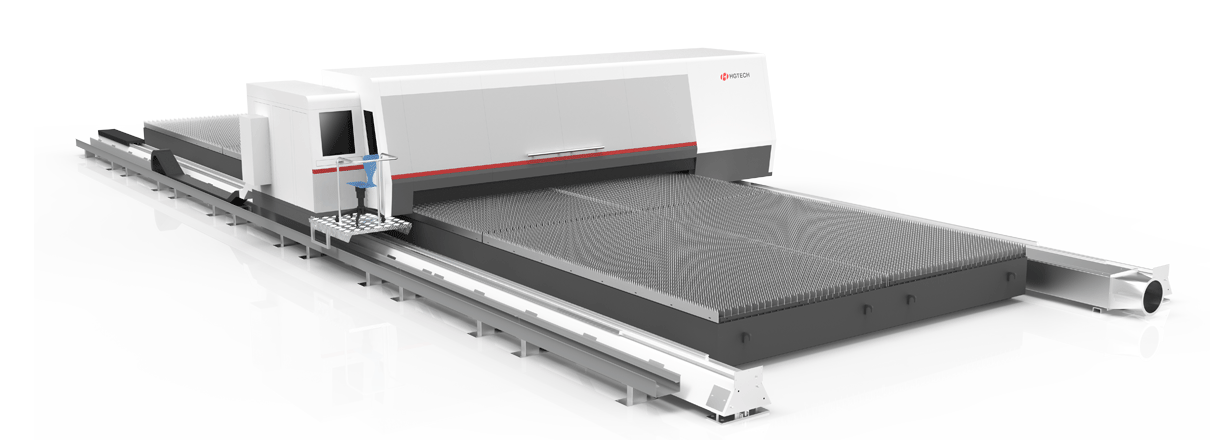

Mașină de tăiere cu laser cu bevel de mare putere și format mare Seria WALC-P
Mașina standard de tăiere cu laser cu bevel de mare putere din seria WALC-P este un echipament de procesare de uz general, conceput pentru nevoile de tăiere cu bevel în utilaje de construcții, poduri, nave și alte industrii. Caracteristica sa principală este capacitatea de a efectua diverse tipuri de bevelare, tăiere dreaptă și tăiere cu bevel într-un singur pas, eliminând necesitatea operațiunilor suplimentare de transfer și post-procesare.
Interesat de acest produs?
Descriere Detaliata
Seria WALC-P
Mașină de tăiere cu laser cu bevel de mare putere WALC
Mașina standard de tăiere cu laser cu bevel de mare putere din seria WALC-P este un echipament de procesare de uz general, conceput pentru nevoile de tăiere cu bevel în utilaje de construcții, fabricarea de poduri, construcții navale și alte industrii. Caracteristica sa principală este capacitatea de a efectua diverse tipuri de bevelare, tăiere dreaptă și tăiere cu bevel într-un singur pas, eliminând necesitatea operațiunilor suplimentare de transfer și post-procesare.
Eficienţă
Viteza de tăiere înclinată este crescută de peste 3 ori în comparație cu procesul tradițional, iar produsul este procesat într-o singură etapă;
Funcționalitate ridicată
Poate realiza tăierea înclinată a pieselor cu forme speciale.
Înaltă precizie
Eroare de precizie a unghiului de tăiere înclinată ± 1° ± 1 mm.
Specificatii Tehnice
| Proiect | Parametrul principal | Parametrul principal |
|---|---|---|
| Putere laser | 6000-30000W | |
| Distanță focală | Focalizare automată F200 ~ F300 mm | |
| Specificații de bază | Sistem de operare | Windows 10 (chineză și engleză) |
| Sistem CNC | FARLEY-A, FARLEY-H | |
| Sistem de afișare | Ecran tactil de 23,6 inci (operare cu mouse-ul acceptată) | |
| Gamă de prelucrare Tăiere verticală | Tăierea, marcarea etc. a pieselor de prelucrat cu forme arbitrare din materiale metalice. | |
| Gamă de prelucrare Tăiere înclinată | Tăiere oblică V/Y/X/K în tablă de oțel carbon/oțel inoxidabil/aluminiu ±45° | |
| Grosimea de tăiere a plăcii de oțel carbon (O2) | Tăiere verticală MAX 80 mm Tăiere oblică MAX 30 mm | |
| Capacitate de procesare | Grosimea de tăiere a plăcii de oțel inoxidabil (N2) | Tăiere verticală MAX 100 mm Tăiere oblică MAX 25 mm |
| Grosimea de tăiere a plăcii de oțel din aluminiu (N2) | Tăiere verticală MAX 100 mm Tăiere oblică MAX 20 mm | |
| Cursa axei X | MAX 50m (personalizabil) | |
| Processing Stroke | Cursa axei Y | MAX 6m (personalizabil) |
| Cursa axei Z | 300 mm | |
| Precizia poziționării pe axa X | 0,1 mm/10 m (≤10 m), 0,2 mm/lungime completă | |
| Precizia procesării | Precizia poziționării axei YX | 0,05 mm |
| Precizia poziționării repetate pe axa X | 0,05 mm/10 m (≤10 m), 0,1 mm/lungime completă | |
| Precizia poziționării repetate pe axa Y | 0,03 mm | |
| Accelerație maximă | 0,6G | |
| Viteză de procesare | Viteza maximă de poziționare pe axa X/Y | 40 m/min |
| Viteza maximă de poziționare a legăturii pe axa X/Y | 56 m/min | |
| Număr de faze | 3 | |
| Putere | Tensiune nominală | 380V |
| Frecvenţă | 50Hz | |
| Nivel total de protecție a sursei de alimentare | IP54 |
