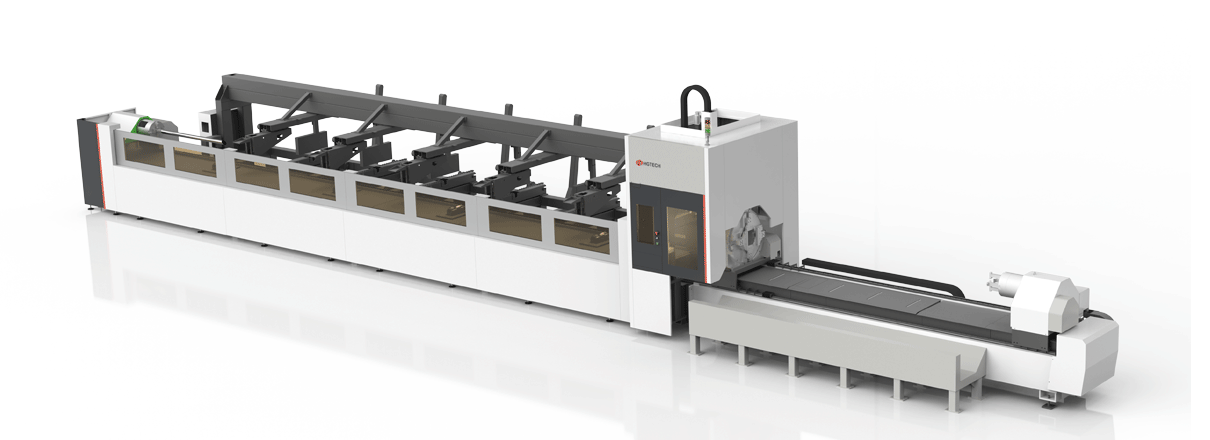

Echipament de tăiere laser pentru țevi, cu 3 mandrine (orizontal) TP10032W / LT10032W
Model | TP10032W / LT10032W
Interesat de acest produs?
Descriere Detaliata
Descriere:
Echipamentul de tăiere laser pentru țevi TP10032W / LT10032W, cu 3 mandrine (orizontal), integrează tehnologie CNC, tăiere laser și mecanică de precizie într-un singur echipament, cu o bună adaptabilitate. Prezintă avantaje importante pentru procesarea țevilor medii și grele. Este utilizat în principal pentru tăierea țevilor din oțel carbon, oțel inoxidabil, aliaj de aluminiu (țeavă pătrată, țeavă rotundă, țeavă OB, materiale profilate) și a altor tipuri de țevi. Este soluția de primă alegere pentru industria de procesare a țevilor metalice fără contact, datorită profesionalismului, eficienței și raportului calitate-preț ridicat. Este utilizat pe scară largă în conducte petroliere, producția de autobuze, utilaje pentru construcții, rafturi și containere, utilaje agricole și forestiere, scări și balustrade, servicii de procesare laser și alte industrii de fabricație a mașinilor sau de procesare a țevilor.
Puncte cheie:
Extensibilitate: interfață HMI interactivă de mari dimensiuni, cu funcții multiple precum bază de date de procese, afișare grafică, control automat al dispozitivelor de fixare, editare și modificare rapidă a programelor etc.
Precizie: tăiere cu acțiune combinată a 3 mandrine, sarcină mare de tăiere, precizie ridicată, permite realizarea tăierii fără resturi.
Eficiență: echipat cu sistem complet automat de legare în pachete și încărcare, cu eficiență de producție automatizată ridicată.
Siguranță: mașina-unealtă este echipată cu carcasă complet închisă, protecția generală a echipamentului respectând cele mai înalte standarde internaționale.
Flexibilitate: design modular, poate fi personalizat conform cerințelor clientului.
Specificatii Tehnice
| Element | Parametri |
|---|---|
| Model | TP10032W / LT10032W |
| Sistem CNC | FSCUT / SIEMENS |
| Putere | 3000 W, 4000 W, 6000 W |
| Dimensiuni | 17,3 m × 6,5 m × 2,8 m |
| Tip material | Țeavă rotundă, țeavă pătrată, țeavă dreptunghiulară, țeavă ovală, corniere, profil U, profil H etc., din oțel carbon sau oțel inoxidabil |
| Diametru | Φ20 mm–Φ320 mm |
| Capacitate de încărcare | 5000 mm–10000 mm |
| Capacitate de descărcare | 0–4000 mm |
| Greutate maximă țeavă unică | 40,0 kg/m (400 kg) |
| Putere totală (orientativ) | 90 kW |
| Alimentare electrică: | |
| Nr. faze | 3 |
| Tensiune nominală alimentare | 380 V |
| Frecvență | 50 Hz |
| Fluctuație de tensiune | <10% |
| Sursă aer de lucru | 0,5–0,8 MPa |
| Zonă de lucru (mașină-unealtă): | |
| Y | 0–11000 mm |
| X | 0–300 mm |
| Z | 0–180 mm |
| Axa C1/C2 | n×360° |
| Precizie de poziționare X/Y | ±0,05 mm/500 mm |
| Precizie de repetabilitate a poziționării X/Y | ±0,05 mm |
| Observație 1 | Dacă materialul este acoperit cu o folie de protecție din PVC, aceasta trebuie îndepărtată. Prezența foliei de protecție din PVC nu doar afectează calitatea procesării, ci provoacă și coroziunea echipamentului și poate dăuna sănătății umane, din cauza degajării de gaz clor. |
| Observație 2 | Diametrul mandrinei indică secțiunea maximă a țevii rotunde ce poate fi procesată: Φ320 mm. Pentru alte profile (oțel H, oțel I, oțel L etc.) sau materiale cu secțiune nestandardizată, vă rugăm confirmați cu tehnicienii HGLaser. |
