Echipament de tăiere laser pentru țevi de tubaj petrolier crestate Liner crestat

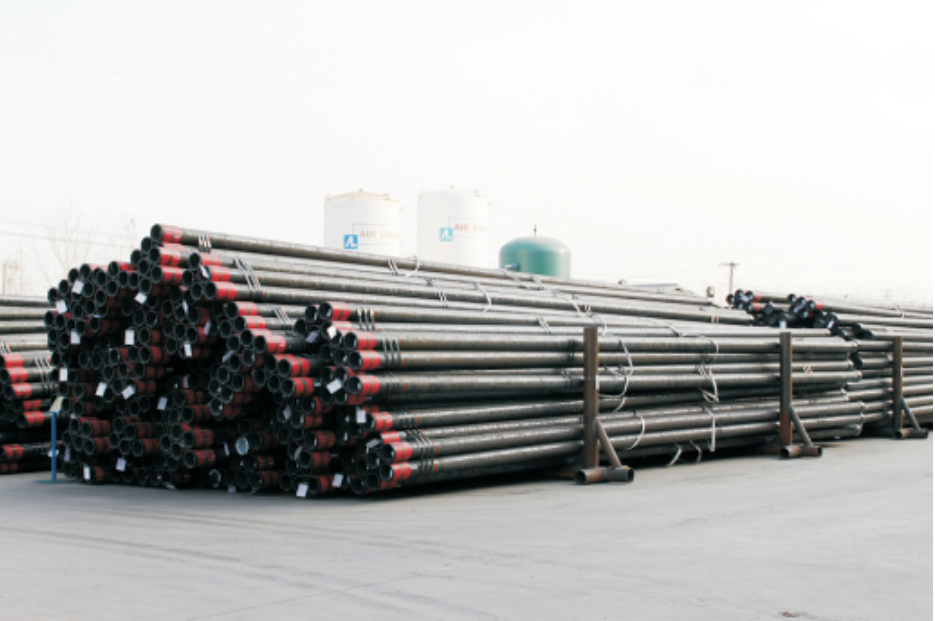

Țeava de sitare petrolieră este componenta esențială pentru protecția împotriva nisipului în timpul extracției petroliere. Țevile de sitare petrolieră pot fi clasificate în cinci tipuri: țeavă de sitare tip punte, țeavă de sitare prin găurire, țeavă de sitare cu fante (kerf), țeavă compozită și țeavă de sitare cu înfășurare din sârmă. Țeava de tubaj petrolier crestată este tăiată cu ajutorul unui disc de tăiere ultra-subțire specializat și al unui fascicul laser. Pe țeava de tubaj petrolier crestată există numeroase configurații de fante, cu formă de linie dreaptă longitudinală sau elicoidală.

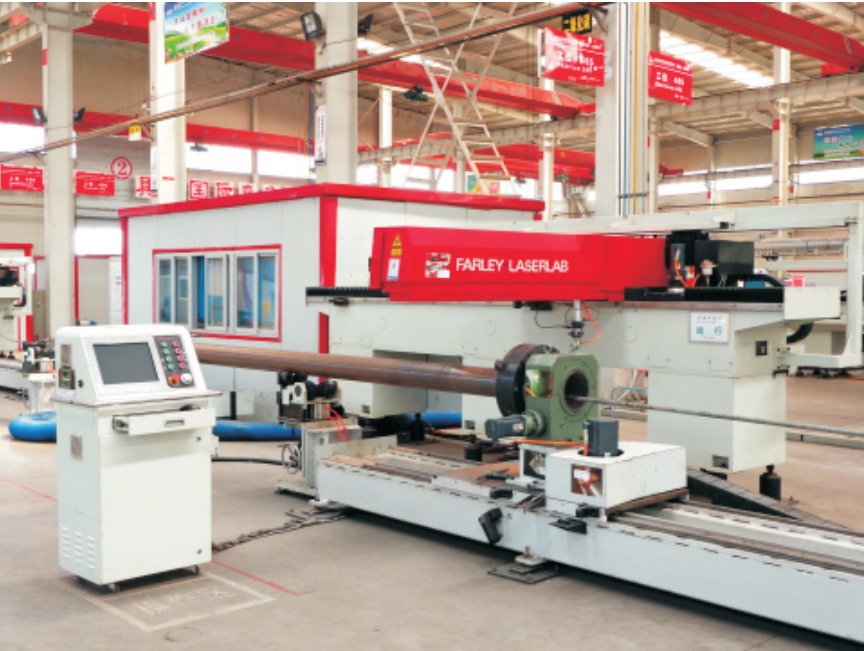

Echipamentul de tăiere laser pentru țevi de sitare petrolieră Farley Laserlab utilizează tehnologie avansată, capabilă să taie diferite tipuri de țevi de sitare petrolieră. Prin focalizarea unui fascicul laser de mare densitate și putere ridicată asupra țevii filtrante, și prin depășirea unei valori-prag a densității de putere laser, energia termică rezultată din reacția chimică dintre gazul de lucru și fasciculul laser este absorbită de material, determinând o creștere bruscă a temperaturii în punctul de acțiune al laserului pe suprafața tubajului. Acest lucru produce topirea sau vaporizarea parțială a materialului piesei, formând un orificiu; mișcarea relativă dintre tubaj și fasciculul laser realizează astfel tăierea tubajului.

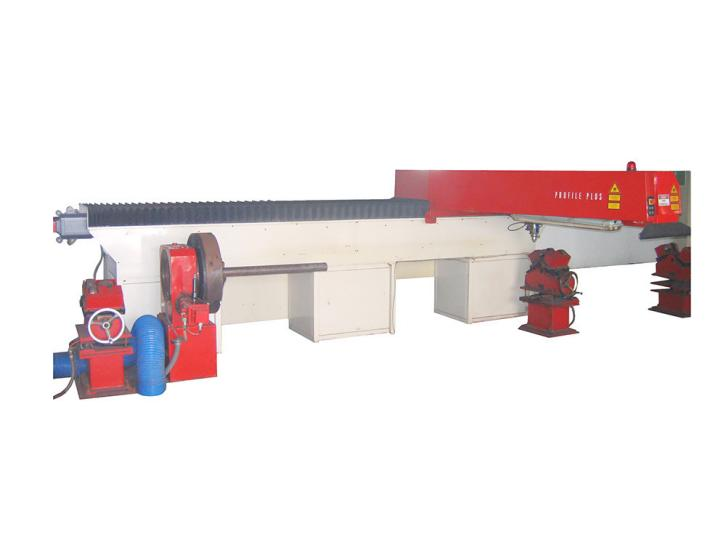

Sistem de mișcare mecanică

• Tehnologie cu structură tip consolă (brevet nr. ZL200520099443.7), oferind o platformă de operare deschisă cu o zonă de procesare într-o singură etapă de 12 m × 1,5 m

• Structura mașinii-unelte este compusă din pat, grindă tip consolă, dispozitiv de prindere special pentru tăierea țevilor filtrante și sistem de lubrifiere cu șurub cu bile de înaltă precizie

• Axa de rotație pentru tăiere personalizată, structura cu mandrină dublă și melcul cu pas variabil permit fixarea mai stabilă a țevii filtrante, facilitând tăierea țevilor petroliere. Echipamentul poate fi dotat opțional și cu o masă de lucru plană, pentru tăierea plăcilor.

Caracteristici

• Linerul crestat reprezintă o soluție robustă și eficientă din punct de vedere al costurilor pentru completări lungi sau sonde cu productivitate redusă

• Oferim fante drepte și de tip „keystone", într-o gamă largă de modele de crestare, pentru a satisface suprafața de deschidere necesară

• Rigiditate ridicată, rezistență la zgâriere și abraziune, intensitate ridicată, protecție anticorozivă și distribuție uniformă

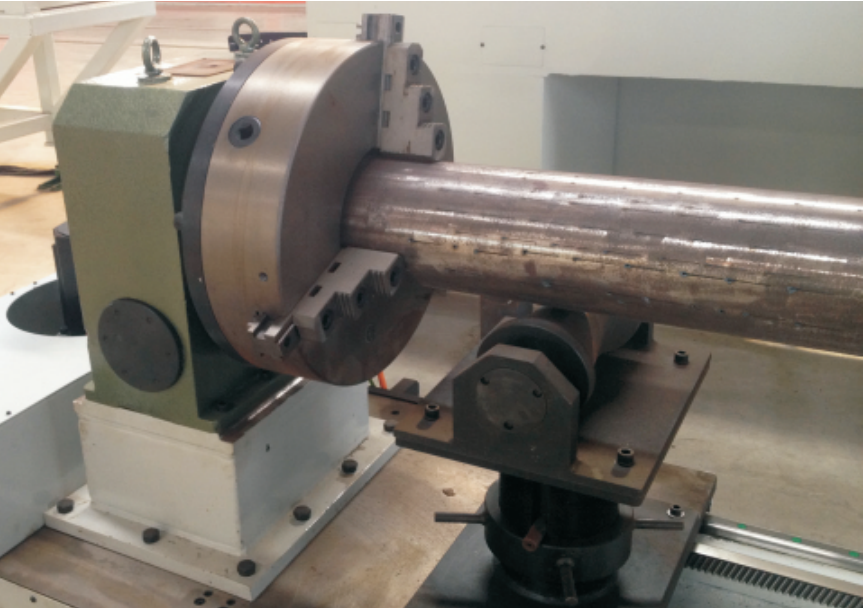

Axa de rotație

• Poziția de sprijin se ajustează în funcție de diametrul țevii

• Lungime maximă țeavă: 12 m; diametru maxim țeavă: 240 mm

• Dispozitivul de prindere rotativ utilizează o structură cu mandrină dublă, pentru a evita înclinarea țevii și deformarea termică în timpul procesării

• Melcul cu pas variabil este utilizat pentru a realiza eficient compensarea uzurii mecanice

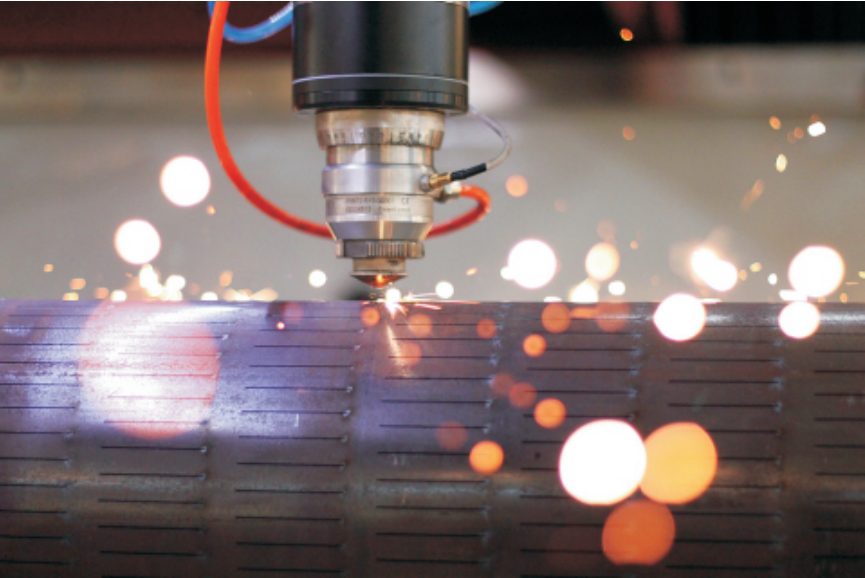

Cap de tăiere și duză

• Cap laser bifocal personalizat (5" și 7,5"), ușor de schimbat pentru tăierea materialelor de adâncimi diferite

• Capul laser poate detecta țeava prin contact înainte de tăiere și se poziționează automat în timpul tăierii, pentru a se adapta la schimbările de poziție

• Cap de tăiere cu resetare automată și protecție anticoliziune pe toate direcțiile
