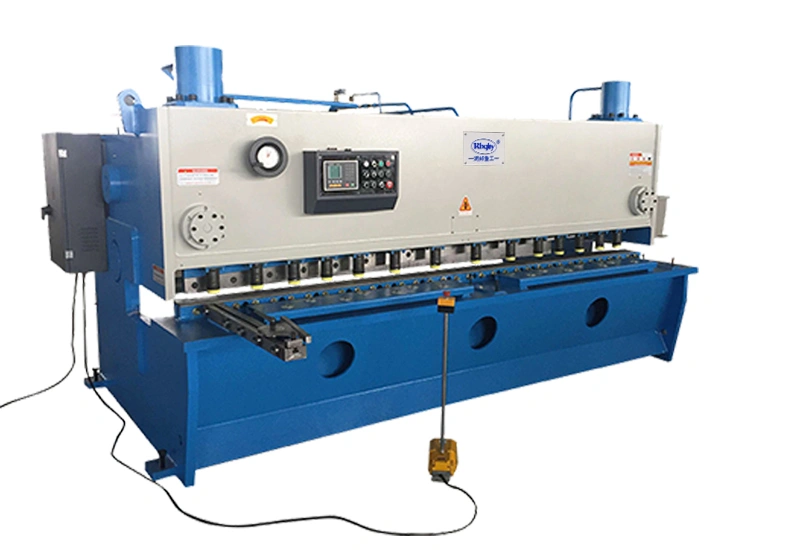

Ghilotină hidraulică pentru tablă QC11K
Denumire | Ghilotină hidraulică pentru tablă Brand | Rbqlty Ghilotină hidraulică QC11K, marca Rbqlty, cu corp sudat rezistent la vibrații și bloc de supape hidraulice modular. Cilindri de ulei cuplați, acumulator hidraulic pentru cursă de revenire rapidă și reglare fină a jocului dintre cuțite cu roată de mână. Control numeric opțional Nanjing Estun E21S/E200PS, Delem DAC310 sau Delem DAC360.
Interesat de acest produs?
Descriere Detaliata
Caracteristici:

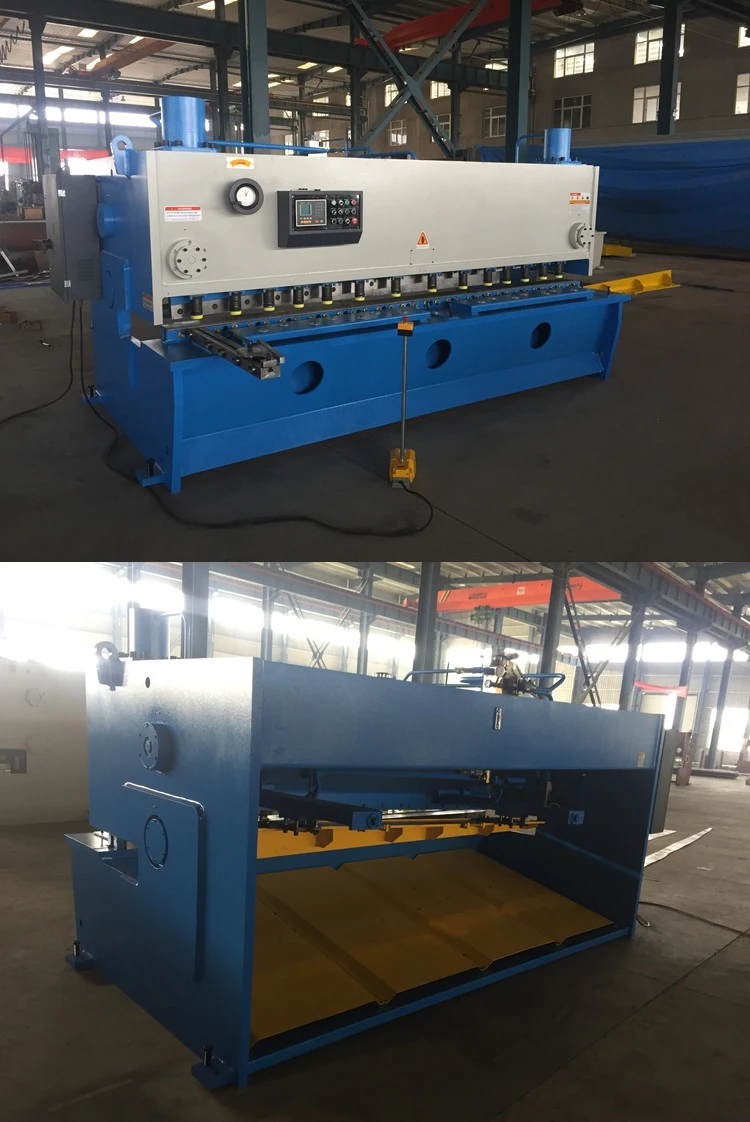

Corp sudat din oțel, cu tratament de eliminare a tensiunilor prin vibrare, rigiditate și stabilitate excelente.
Bloc de supape hidraulice modular, avansat, cu structură compactă și un circuit de conducte redus, ceea ce crește fiabilitatea și mentenabilitatea.
Cilindrii de ulei cuplați asigură un unghi de forfecare constant pe parcursul procesului de tăiere.
Acumulatorul hidraulic asigură o cursă de revenire precisă și rapidă; jocul dintre cuțite poate fi reglat precis, rapid și convenabil, cu ajutorul unei roți de mână.
Unghiul de forfecare este reglabil, reducând deformarea tablei; poziția opritorului spate este controlată și afișată electric, convenabil și precis.
Bilele de sprijin pentru material reduc zgârierea tablei și frecarea.
Acest tip de echipament este denumit și foarfecă de echerat (squaring shear), foarfecă mecanică (power shear) sau ghilotină. Echipamentul poate fi acționat cu piciorul, mai rar manual, sau poate fi acționat mecanic ori hidraulic. Funcționează prin fixarea inițială a materialului cu ajutorul unui berbec (ram); apoi, un cuțit mobil coboară peste un cuțit fix, tăind materialul.
Sistem de control numeric opțional
Nanjing Estun E21S / E200PS
Control opritor spate; control cu motoare generale; poziționare inteligentă.
Două ieșiri digitale programabile; numărare piese.
Memorie pentru 40 de programe, 25 de pași pentru fiecare program; poziționare unilaterală; funcție de degajare (retragere).
Backup și restaurare parametri cu o singură apăsare; sistem metric; chineză/engleză.
Delem DAC310 (Olanda)
Tehnologie de control servo;
Afișaj LCD cu luminozitate ridicată, 128 × 64 pixeli;
Control al jocului dintre cuțite;
Limitare a lungimii de tăiere;
Afișarea poziției reale și programate a opritorului spate.
Delem DAC360 (Olanda)
Panou de control, ecran LCD cu luminozitate ridicată;
Controlul deplasării și degajării opritorului spate;
Setarea unghiurilor de tăiere și a jocurilor de tăiere;
Gestionarea cursei de tăiere și a presiunii;
Axele pot fi deplasate manual.

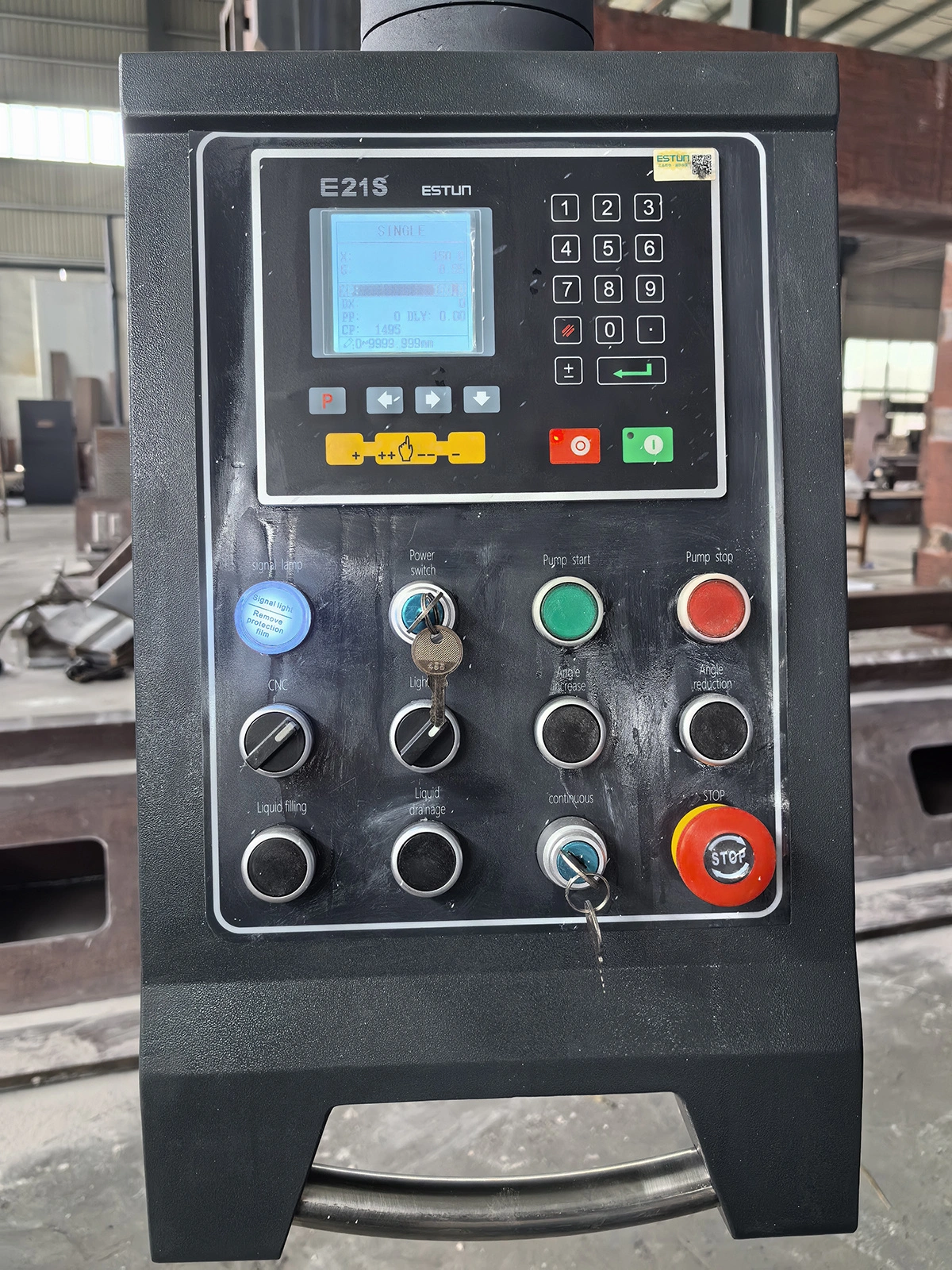

Sistemul de control numeric Nanjing Estun E21S dispune de un dispozitiv de control numeric special, destinat tuturor tipurilor de utilizatori. Costul dispozitivului de tăiere este redus semnificativ, menținând în același timp precizia de lucru garantată.
Prezentarea funcțiilor principale ale sistemului de control:
● Control al poziționării opritorului din spatele presei
● Funcție de poziționare inteligentă
● Poziționare unidirecțională și bidirecțională
● Funcție de poziționare, eliminând eficient jocul șurubului
● Funcție de revenire prin degajare
● Funcție de căutare automată a punctului de referință
● Funcție de backup și restaurare a parametrilor cu o singură apăsare
● Funcție rapidă de învățare a poziției
● Spațiu de stocare pentru 40 de programe multi-pas, fiecare program având 25 de pași
● Protecție la întreruperea alimentării electrice

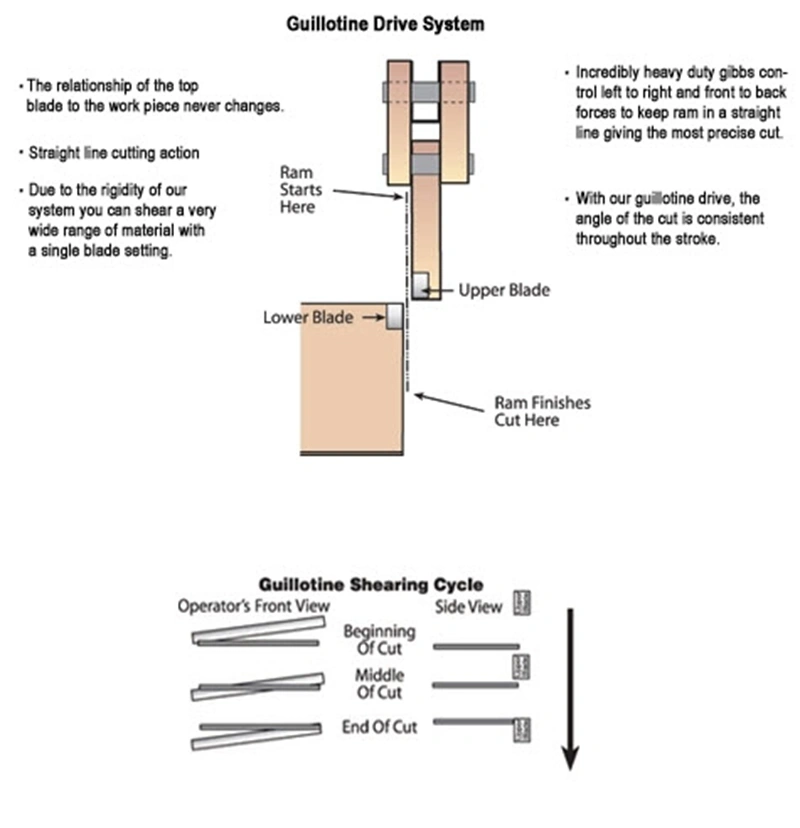

La foarfecele de dimensiuni mari, cuțitul mobil poate fi înclinat sau „balansat” pentru a tăia materialul progresiv, dintr-o parte în cealaltă; acest unghi este denumit unghi de forfecare. Înclinarea cuțitului reduce forța necesară, dar mărește cursa. Un unghi de forfecare de 5 grade reduce forța cu aproximativ 20%. Cantitatea de energie utilizată rămâne însă aceeași. Cuțitul mobil poate fi, de asemenea, înclinat între 0,5° și 2,5°, unghi denumit unghi de degajare (rake angle), pentru a preveni înțepenirea materialului între cuțite. Totuși, înclinarea cuțitului afectează perpendicularitatea muchiei tăiate.
Echipamentul este alcătuit dintr-o masă de lucru, un dispozitiv de fixare a piesei, cuțite superioare și inferioare și un dispozitiv de măsurare (gauging device). Masa de lucru este componenta pe care se sprijină piesa în timpul tăierii. Dispozitivul de fixare menține piesa în poziție, prevenind deplasarea sau deformarea acesteia sub efectul solicitărilor. Cuțitele superior și inferior sunt componentele care realizează efectiv tăierea, în timp ce dispozitivul de măsurare asigură tăierea piesei exact în poziția dorită.
Specificatii Tehnice
| Model | Grosime de tăiere (mm) | Lungime de tăiere (mm) | Unghi de tăiere (°) | Rezistență material (KN/cm) | Curse pe minut (curse/min) | Interval reglare opritor spate (mm) | Putere motor principal (kW) | Greutate (kg) |
|---|---|---|---|---|---|---|---|---|
| QC11Y/K 6×2500 | 6 | 2500 | 0,5–1,5 | 80 | 10–35 | 600 | 7,5 | 5000 |
| QC11Y/K 6×3200 | 6 | 3200 | 0,5–1,5 | 80 | 8–30 | 600 | 7,5 | 6100 |
| QC11Y/K 6×4000 | 6 | 4000 | 0,5–1,5 | 80 | 5–20 | 600 | 7,5 | 7200 |
| QC11Y/K 6×5000 | 6 | 5000 | 0,5–1,5 | 80 | 4–15 | 600 | 11 | 10500 |
| QC11Y/K 6×6000 | 6 | 6000 | 0,5–1,5 | 80 | 3–10 | 600 | 15 | 10700 |
| QC11Y/K 6×8000 | 6 | 8000 | 0,5–1,5 | 80 | 2–6 | 800 | 22 | 32000 |
| QC11Y/K 8×2500 | 8 | 2500 | 0,5–1,5 | 80 | 8–30 | 600 | 7,5 | 5500 |
| QC11Y/K 8×3200 | 8 | 3200 | 0,5–1,5 | 80 | 6–25 | 600 | 7,5 | 6500 |
| QC11Y/K 12×2500 | 12 | 2500 | 0,5–2 | 80 | 5–20 | 600 | 15 | 8500 |
| QC11Y/K 12×3200 | 12 | 3200 | 0,5–2 | 80 | 4–16 | 600 | 15 | 9800 |
| QC11Y/K 12×4000 | 12 | 4000 | 0,5–2 | 80 | 3–12 | 600 | 18,5 | 11500 |
| QC11Y/K 16×2500 | 16 | 2500 | 0,5–2,6 | 80 | 6–20 | 600 | 18,5 | 10500 |
| QC11Y/K 16×4000 | 16 | 4000 | 0,5–5,5 | 80 | 4–12 | 600 | 18,5 | 15000 |
| QC11Y/K 20×2500 | 20 | 2500 | 0,5–2,6 | 80 | 6–15 | 800 | 30 | 13500 |
| QC11Y/K 20×4000 | 20 | 4000 | 0,5–5,5 | 80 | 4–12 | 800 | 60 | 19000 |
| QC11Y/K 25×3200 | 25 | 3200 | 0,5–3,5 | 80 | 4–10 | 800 | 37 | 20000 |
