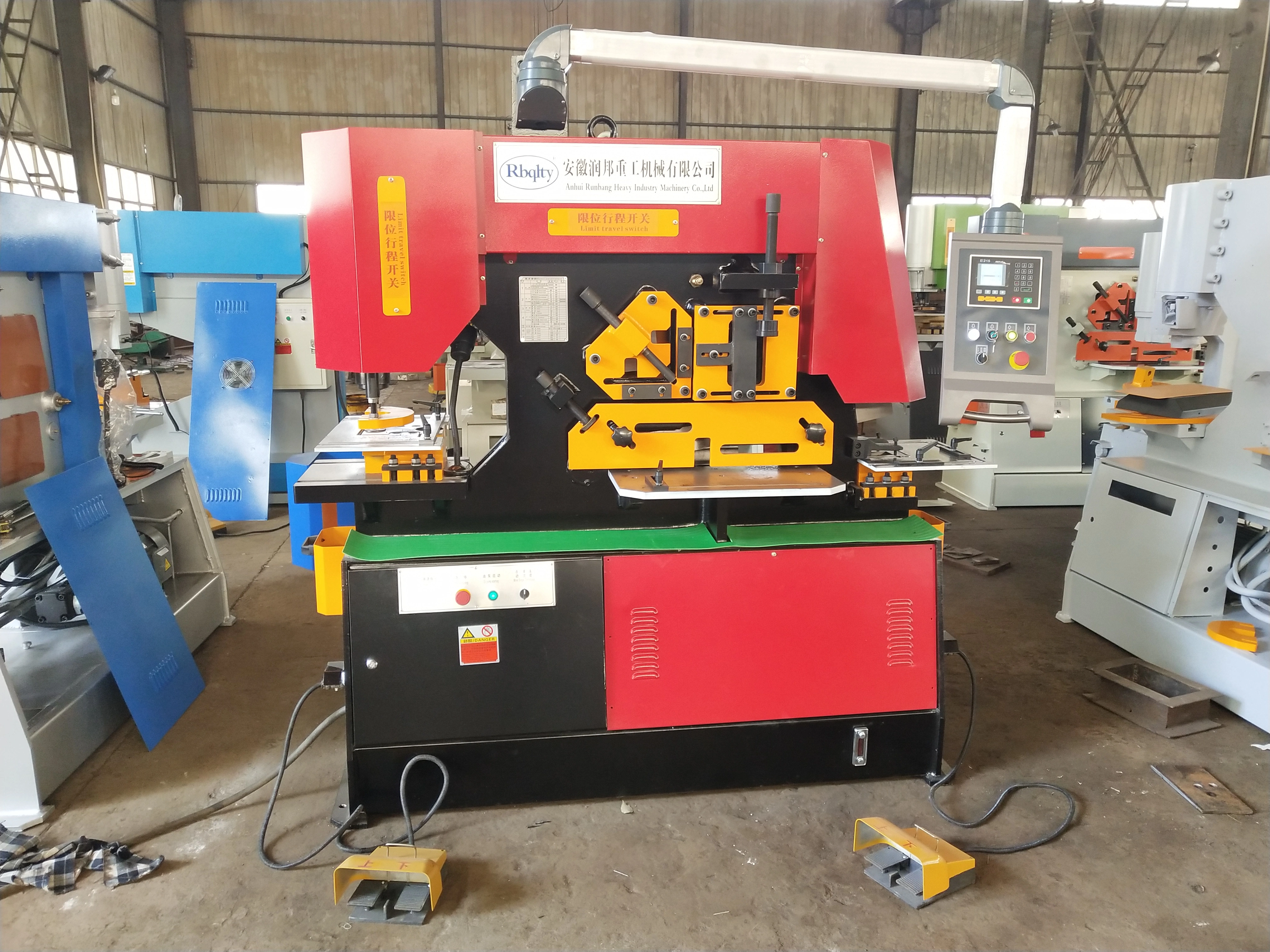

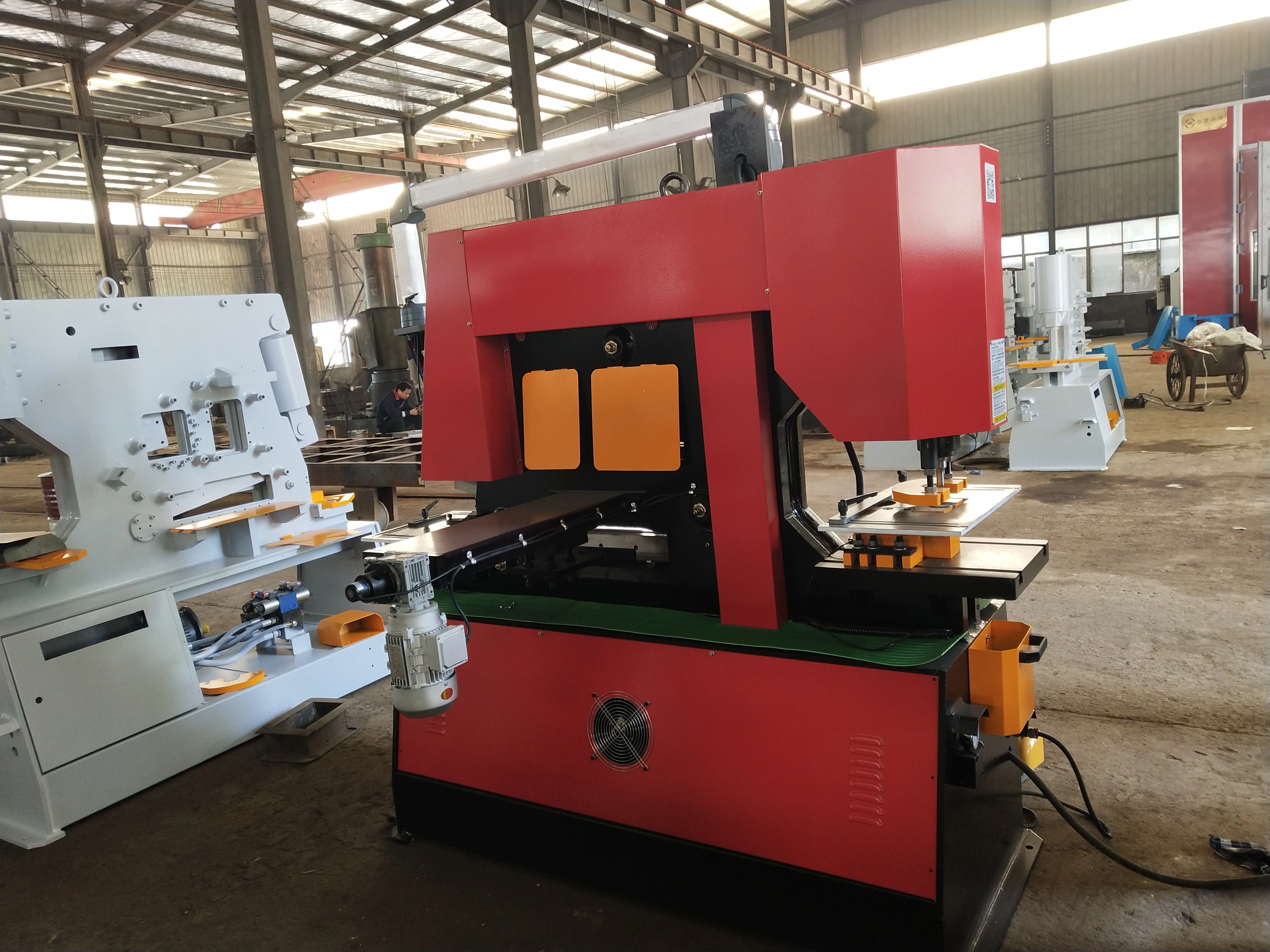

Echipament combinat hidraulic (ironworker), E21 Q35Y
Echipament combinat hidraulic multifuncțional (ironworker), model E21 Q35Y, marca Runbang — integrează stații de perforare, forfecare (tablă și profile), crestare și tăiere de capăt (coping) într-un singur echipament. Disponibil în șase variante de capacitate (60–250 tone), cu 5 posturi de lucru independente.
Interesat de acest produs?
Descriere Detaliata
Echipament hidraulic combinat de perforare și forfecare (ironworker)
Aplicații:
Deși nu este destinat cerințelor de precizie ridicată sau producției de mare volum, un echipament combinat hidraulic (ironworker) poate procesa rapid multe tipuri diferite de materiale și poate realiza numeroase operații necesare într-un atelier de fabricație. Materiale precum plăci, țevi, corniere și bare pot fi procesate pe acest echipament. Capabil de perforare, forfecare, îndoire, crestare și tăiere de capăt (coping — un tip de forfecare), echipamentul combinat hidraulic este extrem de flexibil, versatil și necesar în orice atelier de fabricație sau sudură.
Funcții standard
Cadru din oțel robust și precis
Masă de perforare mare, cu gradații
Placă suport (bolster) detașabilă, pentru perforarea flanșelor, profilelor U și grinzilor
Componente

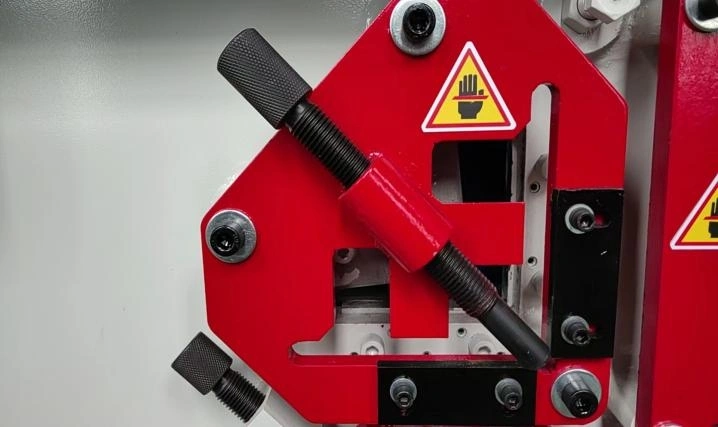

Post de tăiere corniere — pentru tăiere la 90° și 45°

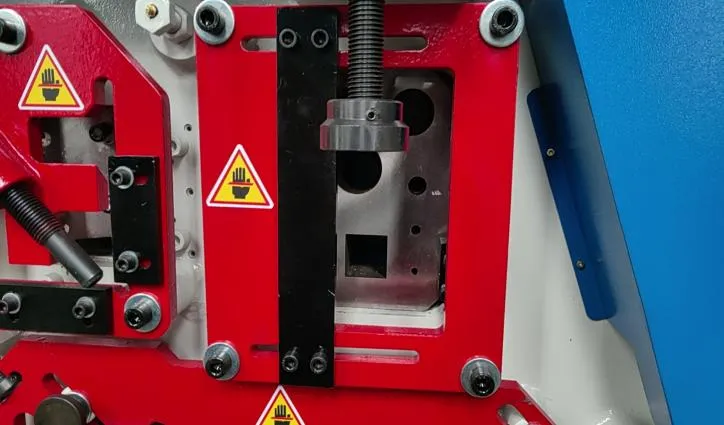

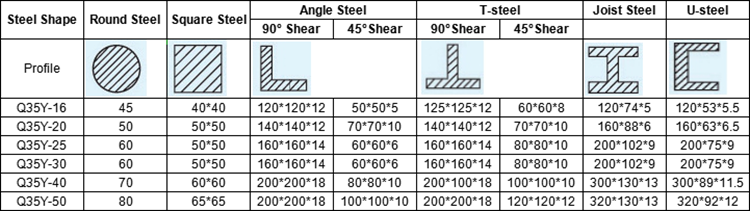

Post de tăiere profile: bară rotundă și pătrată/profil C/grindă I/profil U

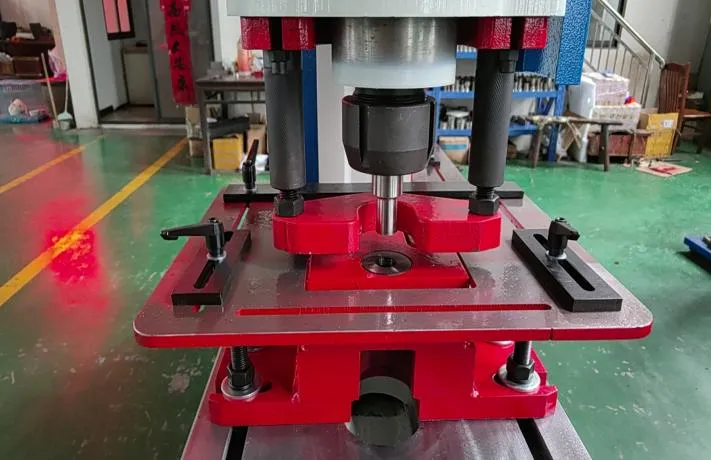

Post de perforare, poate fi actualizat pentru îndoire, cu scule de îndoire

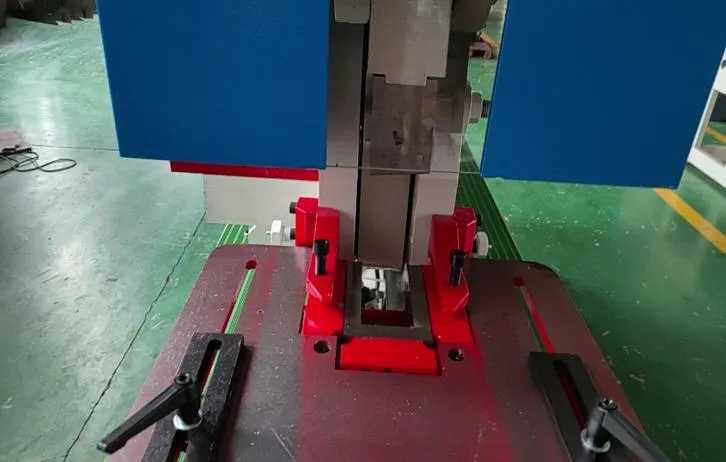

Post de crestare

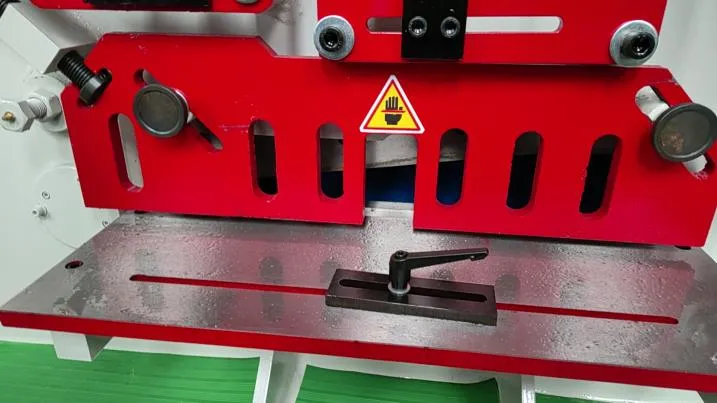

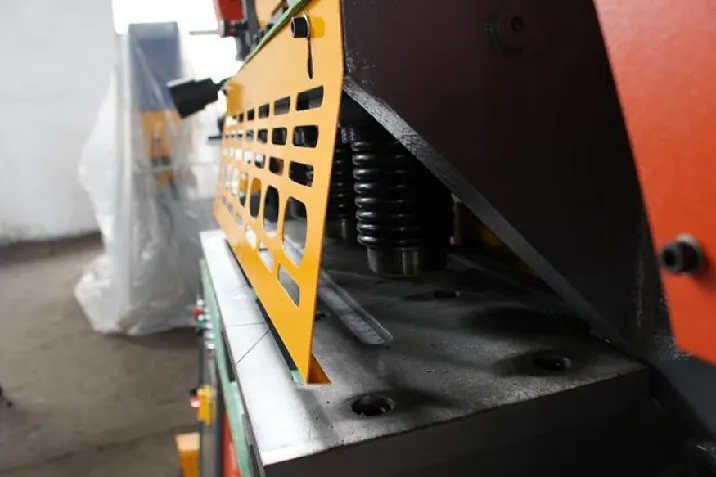

Post de tăiere placă din oțel

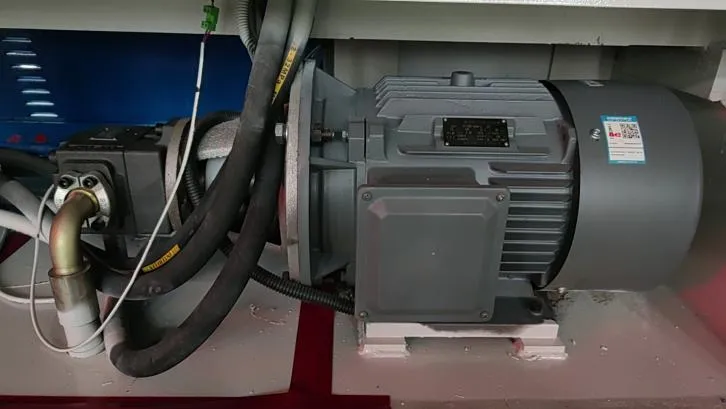

Motor principal și pompă

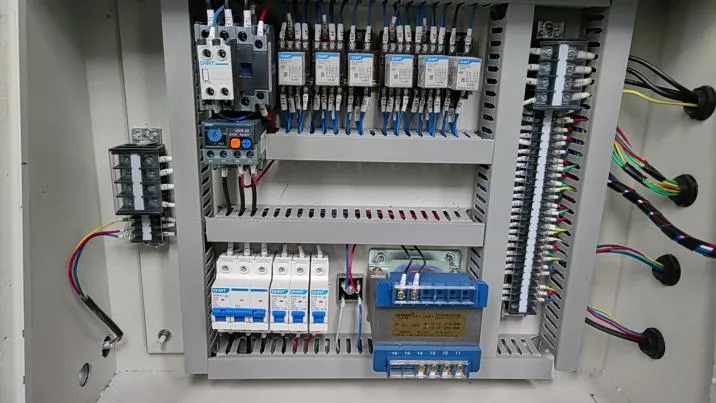

Componentă electrică

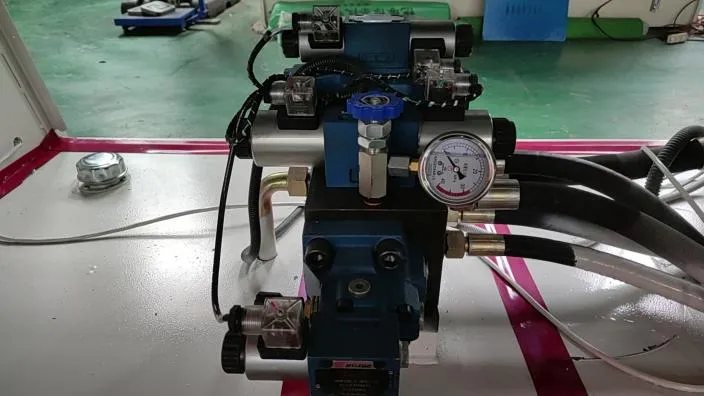

Sistem hidraulic — supapă hidraulică
Diverse tipuri de scule disponibile
Suport pentru placă — opțional
Componentele echipamentului:
Garnitură de vaselină: NOK (Japonia)
Cilindru de ulei: Anhui Wuyang
Hidraulic: BOSCH (Germania)
Pompă cu roți dințate: Shanghai HANGFA
Motor: Siemens (Germania)
Sistem electric: Schneider (Franța)

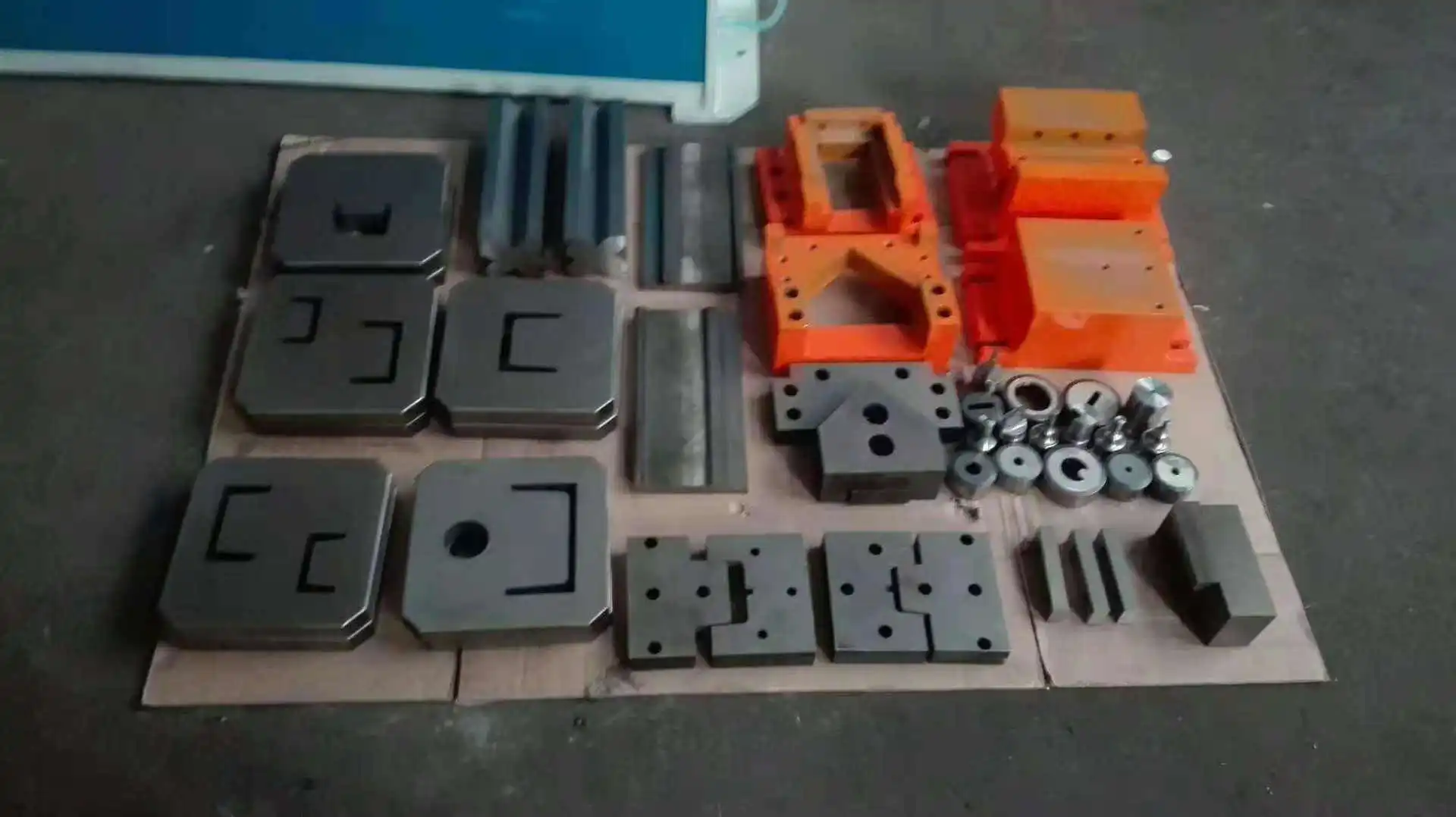

Lista sculelor standard:
1 set de scule de perforare (perforare cu o singură gaură)
1 set pentru bară rotundă și bară pătrată
1 set pentru tăierea plăcii
1 set pentru tăierea cornierului
1 set pentru crestare, tăiere de colț
2 deschideri separate pentru matriță, pentru perforare de dimensiuni mari

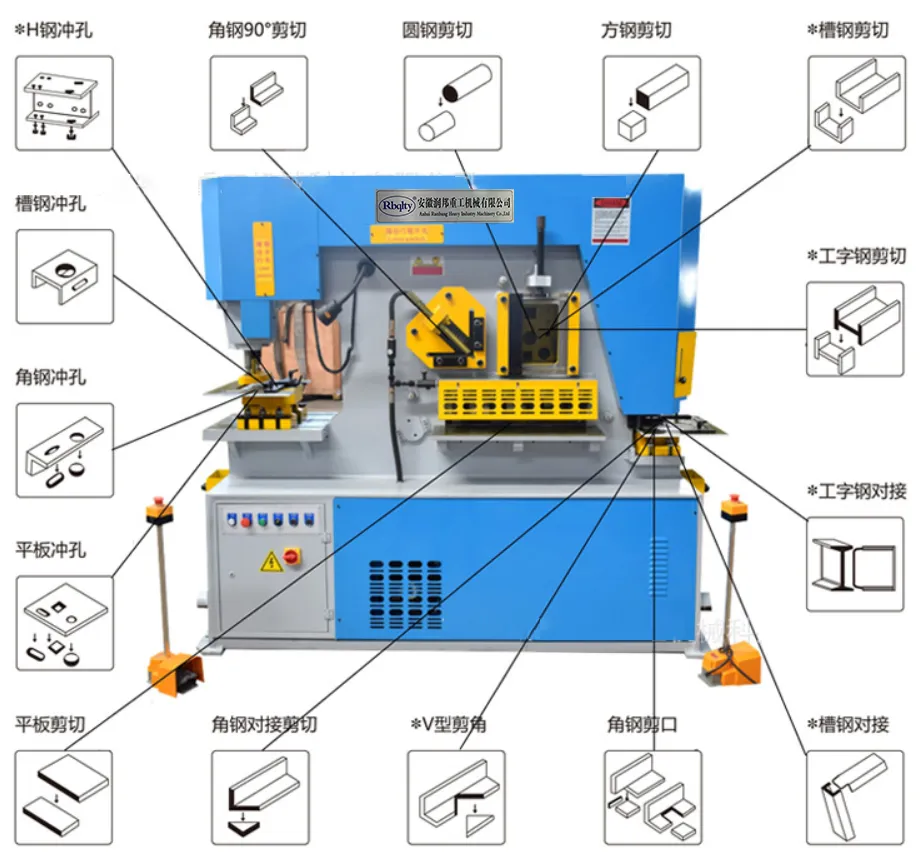

5 posturi de lucru, pentru aplicații variate
Funcționare prin impulsuri motorizată, la toate cele 5 posturi de lucru
Masă de sprijin pentru forfecarea plăcii și masă pentru crestare
Control reglabil al cursei, cu indicatoare pe ambii cilindri
Post de perforare: lampă de lucru mobilă
Funcții opționale
Protecție opțională la suprasarcină, pentru sistemul hidraulic
Opritor spate electric, opțional
Accesoriu opțional de îndoire
Funcționare simultană opțională a celor doi cilindri
Specificatii Tehnice
| Element | Q35Y-16 | Q35Y-20 | Q35Y-25 | Q35Y-30 | Q35Y-40 | Q35Y-50 |
|---|---|---|---|---|---|---|
| Presiune de perforare (tone) | 60 | 90 | 120 | 160 | 200 | 250 |
| Grosime maximă de tăiere placă (mm) | 16 | 20 | 25 | 30 | 40 | 50 |
| Rezistență placă (N/mm²) | ≤450 | ≤450 | ≤450 | ≤450 | ≤450 | ≤450 |
| Unghi de forfecare | 7° | 6° | 8° | 8° | 8° | 8° |
| Dimensiune de tăiere per cursă (grosime×lățime, mm): | ||||||
| — | 16×250 | 20×330 | 25×300 | 30×330 | 40×335 | 40×330 |
| — | 8×400 | 10×480 | 16×600 | 18×600 | 20×700 | 20×700 |
| Lungime cursă (mm) | 80 | 80 | 80 | 100 | 100 | 100 |
| Frecvență curse (curse/min) | 8 | 15 | 8 | 15 | 6–16 | 10–20 |
| Adâncime gât (mm) | 300 | 355 | 400 | 600 | 600 | 600 |
| Adâncime de perforare (mm) | 16 | 20 | 25 | 30 | 38 | 38 |
| Diametru maxim orificiu perforat (mm) | 25 | 30 | 35 | 38 | 40 | 40 |
| Putere motor principal (kW) | 5,5 | 7,5 | 11 | 11 | 15 | 18,5 |
| Dimensiuni de gabarit (mm) | 1740×920×1740 | 1950×950×1950 | 2400×1000×2180 | 2950×1250×2300 | 2800×1250×2200 | 2800×1250×2200 |
| Greutate echipament (kg) | 1800 | 2400 | 4200 | 7000 | 9000 | 12000 |
