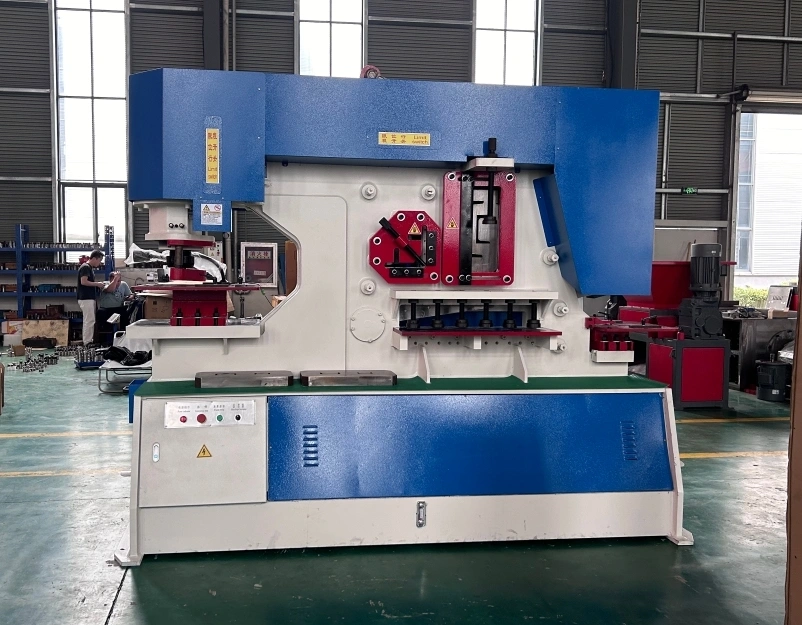

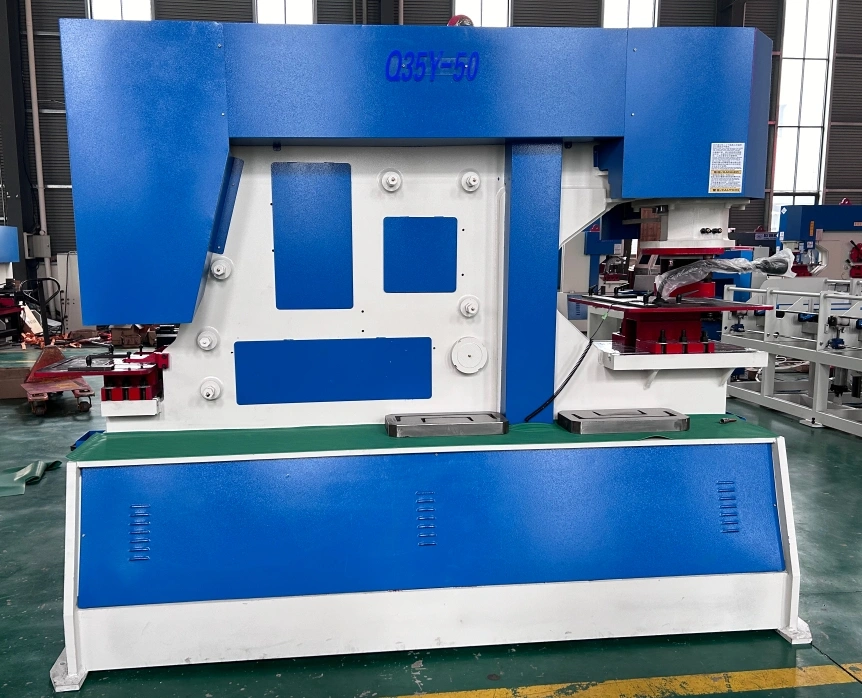

Echipament combinat hidraulic (ironworker), Q35Y

Componente principale:
Garnitură de vaselină: NOK (Japonia)
Cilindru de ulei: Anhui Wuyang
Sistem hidraulic: BOSCH (Germania)
Pompă cu roți dințate: Shanghai HANGFA
Motor: Siemens (Germania)
Sistem electric: Schneider (Franța)

Descrierea produsului

Aplicații:

Deși nu este destinat cerințelor de precizie ridicată sau producției de mare volum, un echipament combinat hidraulic (ironworker) poate procesa rapid multe tipuri diferite de materiale și poate realiza numeroase operații necesare într-un atelier de fabricație. Materiale precum plăci, țevi, corniere și bare pot fi procesate pe acest echipament. Capabil de perforare, forfecare, îndoire, crestare și tăiere de capăt (coping — un tip de forfecare), echipamentul combinat hidraulic este extrem de flexibil, versatil și necesar în orice atelier de fabricație sau sudură.

Funcții standard

1. Cadru din oțel robust și precis

2. Masă de perforare mare, cu gradații

3. Placă suport (bolster) detașabilă, pentru perforarea flanșelor, profilelor U și grinzilor

4. 2 cilindri hidraulici independenți

5. 2 comenzi cu pedală, protejate

6. 2 deschideri separate pentru matriță, pentru perforare de dimensiuni mari

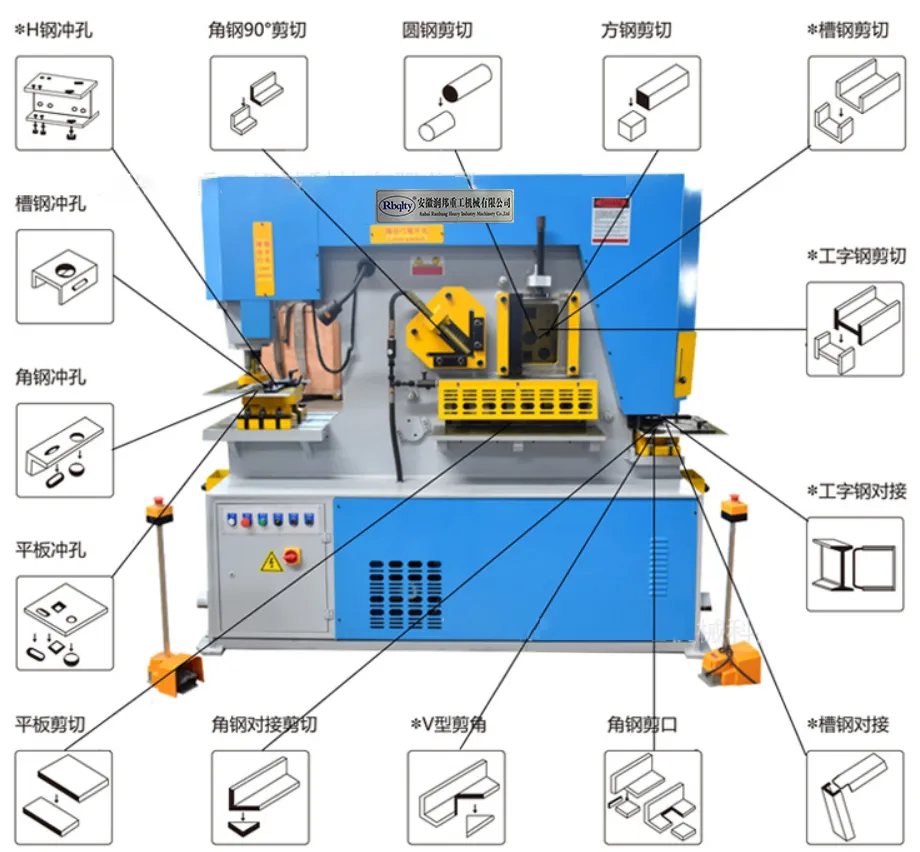

7. 5 posturi de lucru, pentru aplicații variate

8. Funcționare prin impulsuri motorizată, la toate cele 5 posturi de lucru

9. Masă de sprijin pentru forfecarea plăcii și masă pentru crestare

10. Control reglabil al cursei, cu indicatoare pe ambii cilindri

11. Post de perforare: lampă de lucru mobilă

Funcții opționale

1. Protecție opțională la suprasarcină, pentru sistemul hidraulic

2. Opritor spate electric, opțional

3. Accesoriu opțional de îndoire

4. Funcționare simultană opțională a celor doi cilindri

Componente

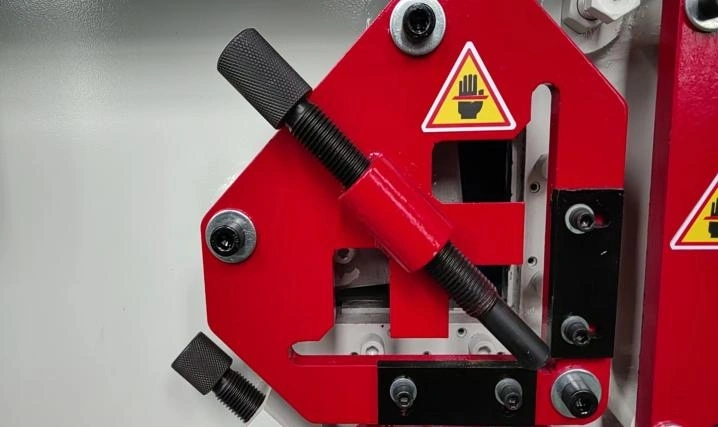

Dispozitiv de tăiere corniere
Cuțitele au patru muchii, ușor de instalat și rotit. Cavitatea este proiectată astfel încât să permită tăierea la unghi de 45° (miter). Un dispozitiv de fixare, ușor reglabil, asigură prinderea corectă a materialului în timpul forfecării.

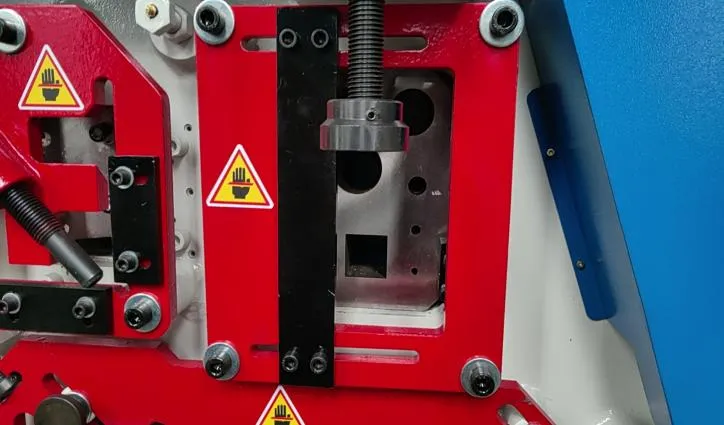

Dispozitiv de tăiere profile: bară rotundă și pătrată/profil C/grindă I/profil U
Tăiere profile (secțiuni)
Acest post vine standard cu cuțite pentru tăierea barelor pline, rotunde și pătrate. Alternativ, poate fi echipat cu cuțite ușor de demontat, pentru tăierea profilelor T, U și a grinzilor I. Există, de asemenea, un dispozitiv de fixare reglabil, pentru prinderea profilului în timpul procesului de tăiere.

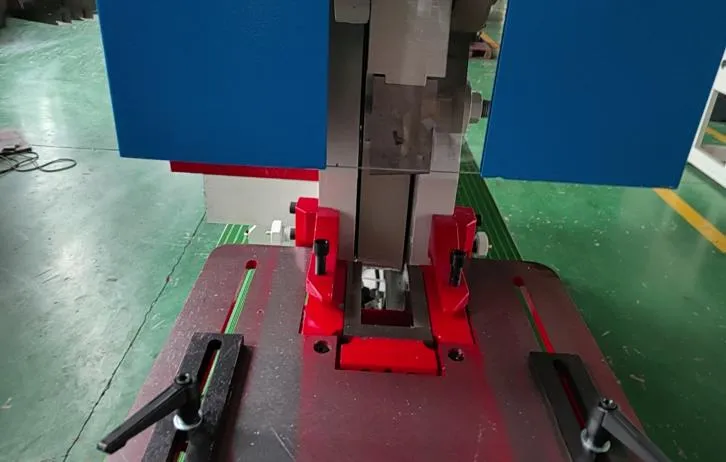

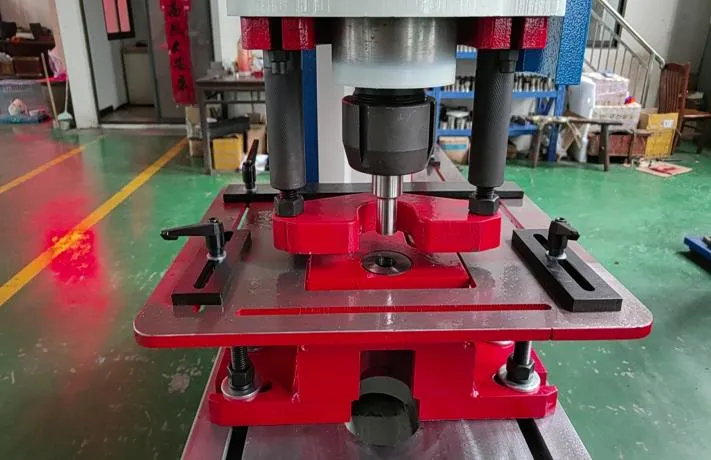

Post de perforare
Designul plăcii suport (bolster) permite realizarea unei game largi de operații de perforare, incluzând perforarea barei plate, flanșei, cornierului și profilului U. Postul vine standard cu suporturi pentru poanson și matriță, cu schimbare rapidă, precum și cu un extractor (stripper) rabatabil. Sunt incluse, de asemenea, opritoare de coordonate X și Y. Această caracteristică este utilă pentru lucrări repetitive.

Crestare
Acest post vine standard cu lame de crestare dreptunghiulare, care permit crestarea laterală, deci permițând crestări de lățime nelimitată. Lamele de crestare în V pot fi instalate ușor și sunt disponibile ca opțiune.

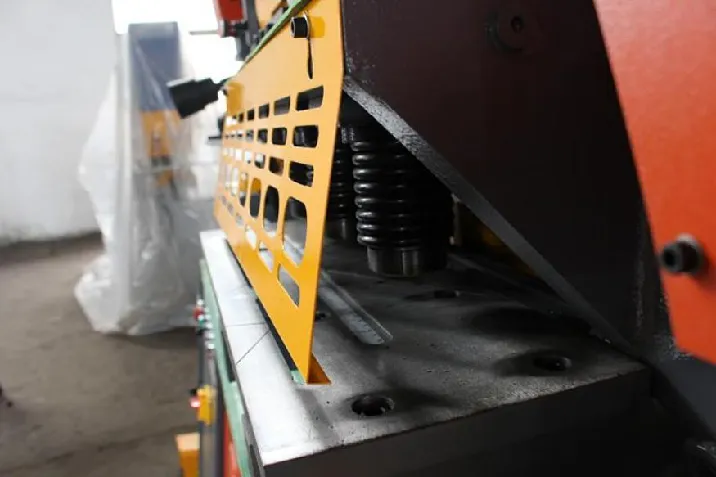

Dispozitiv de tăiere placă

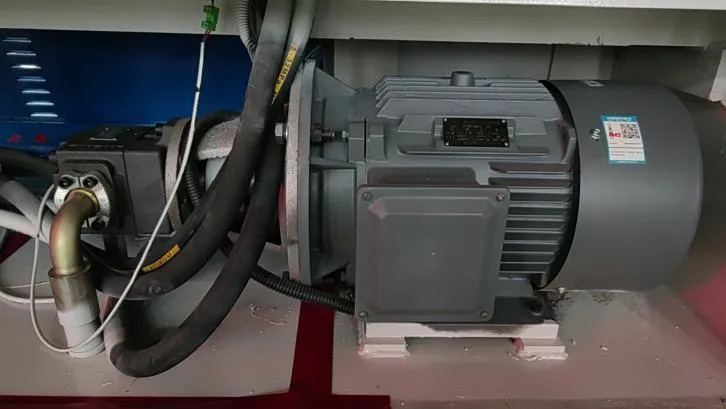

Motor principal și pompă

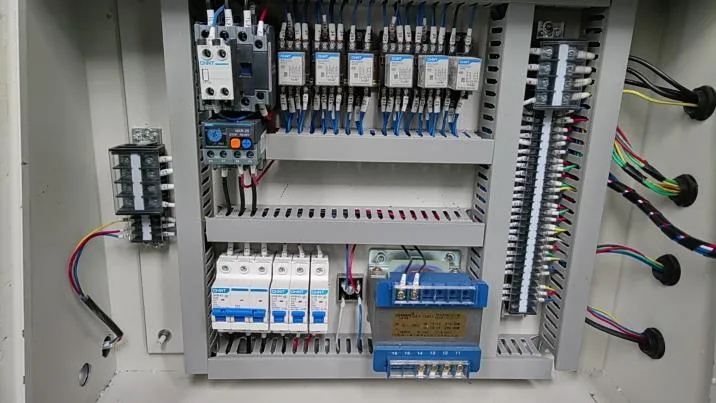

Componentă electrică

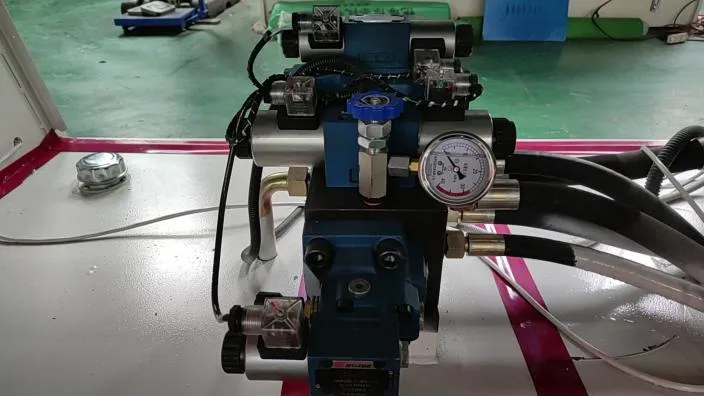

Supapă hidraulică

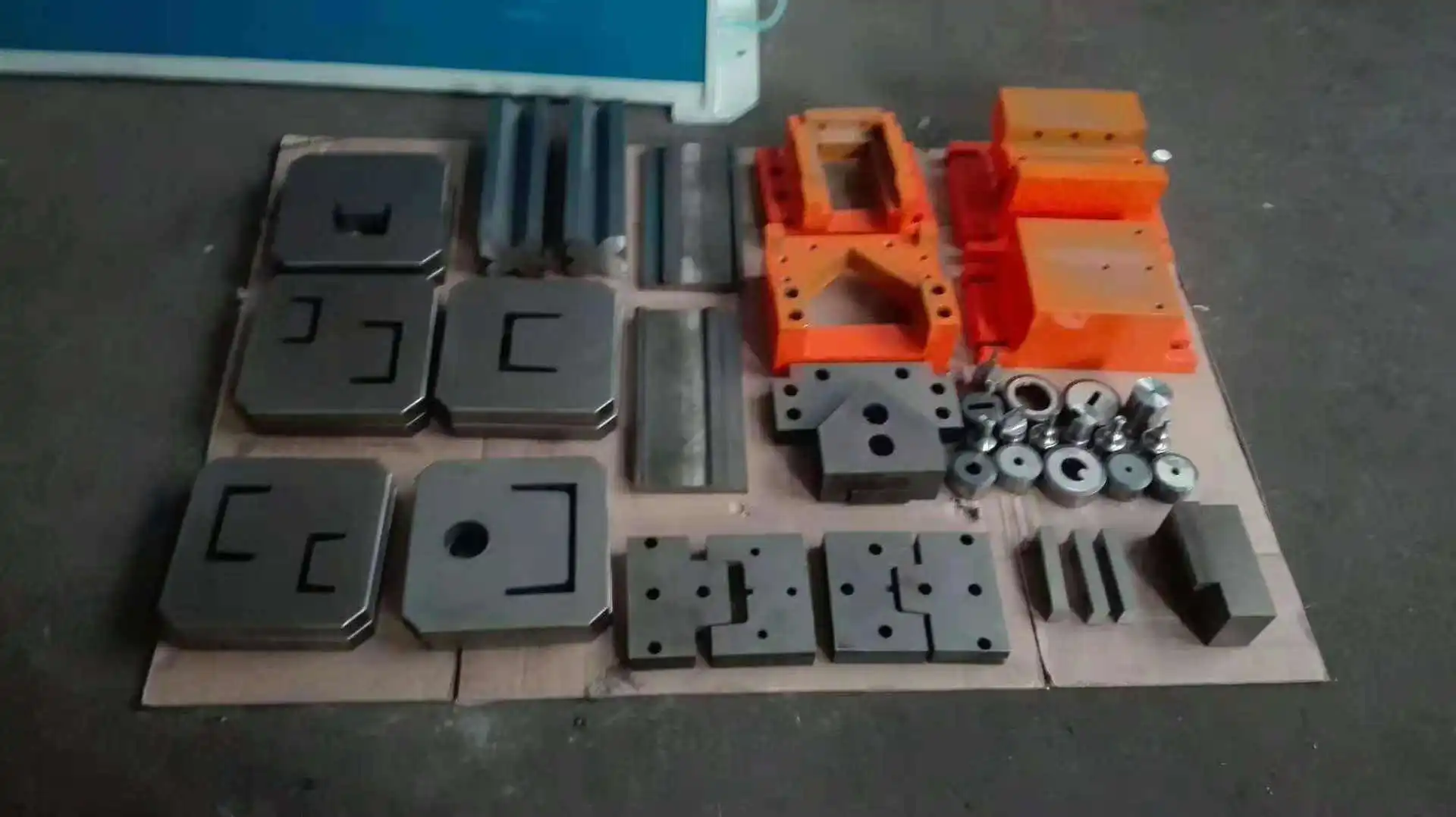

Diverse tipuri de scule disponibile

Suport pentru tăierea plăcii

Componentele echipamentului:

Garnitură de vaselină: NOK (Japonia)
Cilindru de ulei: Anhui Wuyang
Hidraulic: BOSCH (Germania)
Pompă cu roți dințate: Shanghai HANGFA
Motor: Siemens (Germania)
Sistem electric: Schneider (Franța)

Lista sculelor standard:

1. 1 set de scule de perforare (perforare cu o singură gaură)

2. 1 set pentru bară rotundă și bară pătrată

3. 1 set pentru tăierea plăcii

4. 1 set pentru tăierea cornierului

5. 1 set pentru crestare, tăiere de colț
