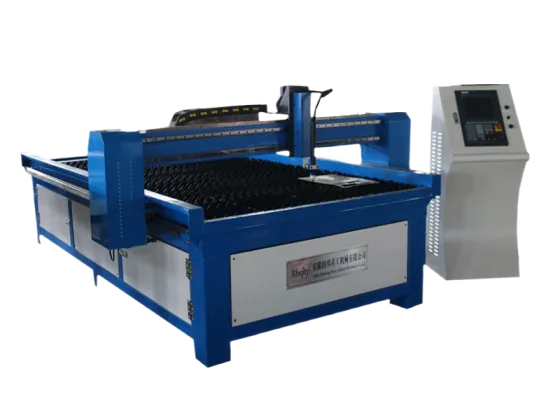

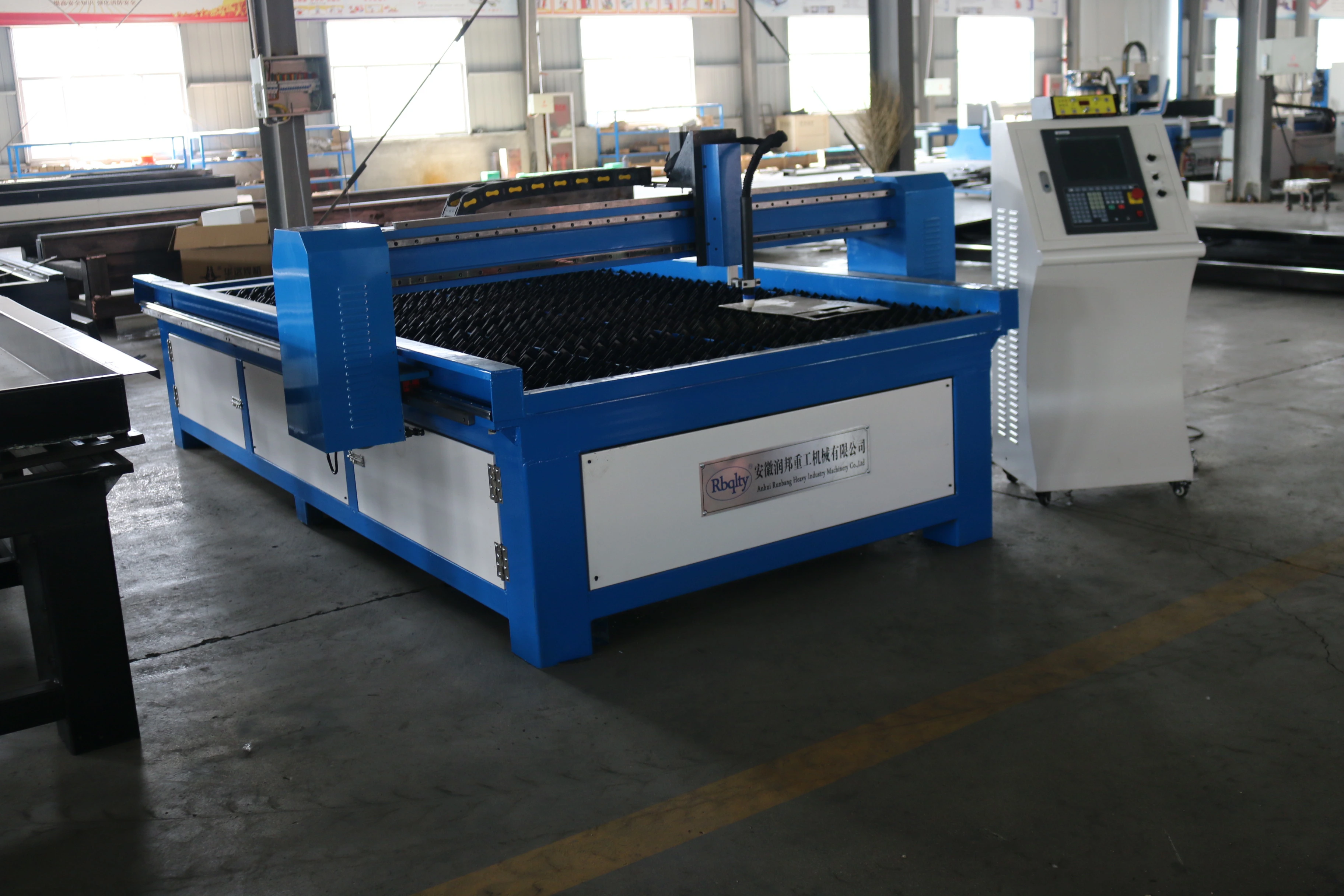

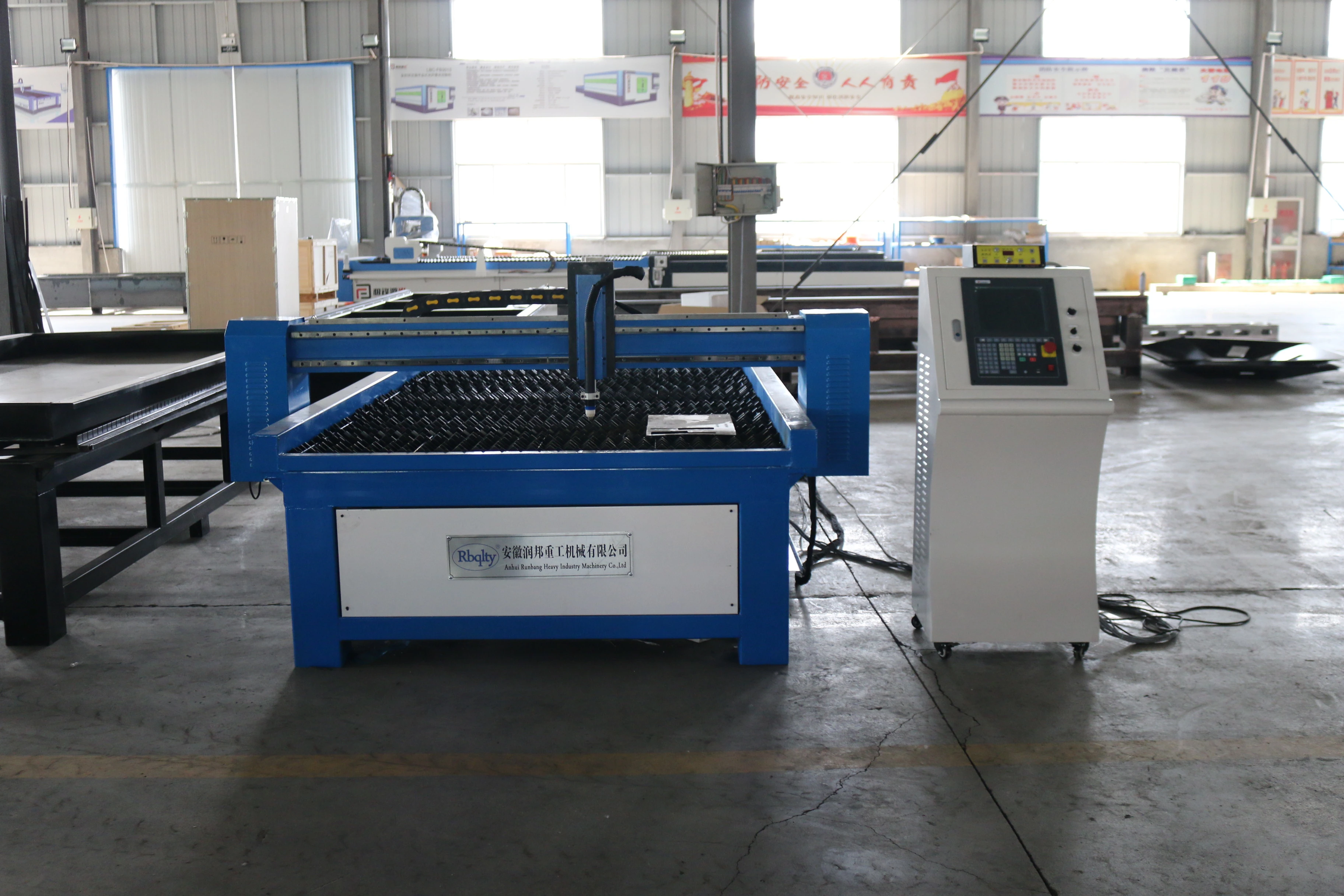

Echipament CNC de tăiere cu plasmă pentru tablă metalică, tip masă, RB1530
Echipament CNC de tăiere cu plasmă, tip masă, marca Rbqlty, model 1530 (RB1530), pentru table de până la 10 mm grosime. Structură tip portal, cu transmisie prin curea sincronă rigidă pe axele X/Y, ridicare/coborâre automată pe axa Z. Sursă de plasmă Huayuan LGK63, motor servo Panasonic (Japonia), software StarCAM.
Interesat de acest produs?
Descriere Detaliata
Echipament CNC de tăiere cu plasmă, pentru table cu grosimea de 10 mm
Structură tip portal; axele Y și X cu transmisie prin curea sincronă rigidă, cu ridicare/coborâre automată electrică, pentru a asigura viteza și calitatea tăierii.
Acționare duală, performanță stabilă.
Configurarea este foarte simplă; toate tipurile de fișiere grafice CAD pot fi citite direct de sistemul nostru, printr-un stick USB. Software-ul poate edita graficele automat.
Interfață USB și software de conversie automată a codului de tăiere pentru desene CAD; desenele CAD pot fi introduse direct în echipamentul de tăiere printr-un stick USB.

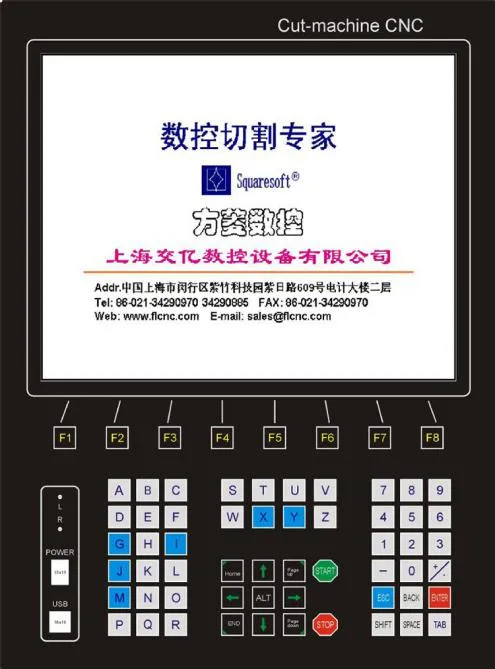

Indicații pentru fiecare operațiune sunt afișate pe ecran în orice moment, astfel încât operatorii pot utiliza sistemul nostru fără a fi instruiți sau a citi instrucțiunile.
Indicatoare luminoase pentru diverse defecțiuni. Diagnosticarea defecțiunilor este clară dintr-o privire, iar mentenanța este convenabilă și rapidă.
Este utilizat în principal pentru tăierea oțelului metalic greu și mediu.
Șină de oțel de 24 kg.
Aplicații ale echipamentului CNC de tăiere:
Construcția navală, echipamente de construcții, echipamente de transport, industria aerospațială, construcția de poduri, industria militară, energia eoliană, structuri din oțel, recipiente pentru cazane, utilaje agricole, dulapuri electrice pentru șasiuri, fabricanți de ascensoare, utilaje textile, echipamente de protecție a mediului etc.
Pot fi procesate toate tipurile de materiale metalice, precum oțel, cupru, aluminiu și oțel inoxidabil. Se aplică la placa din fier, placa din aluminiu, tabla zincată, placa din oțel alb, plăcile din titan și alte materiale similare, din tablă metalică.
Componente
Nr. | Componentă

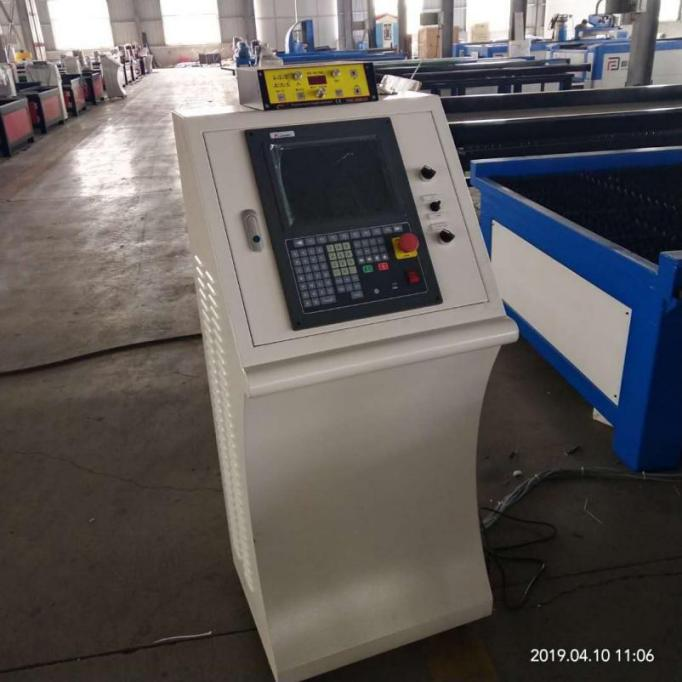

1 | Dulap de control independent

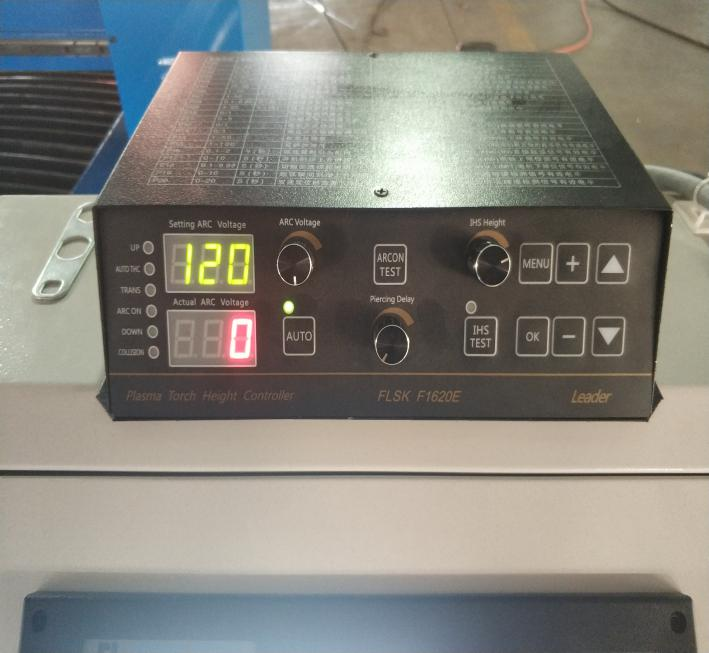

2 | THC (controler de înălțime a torței)

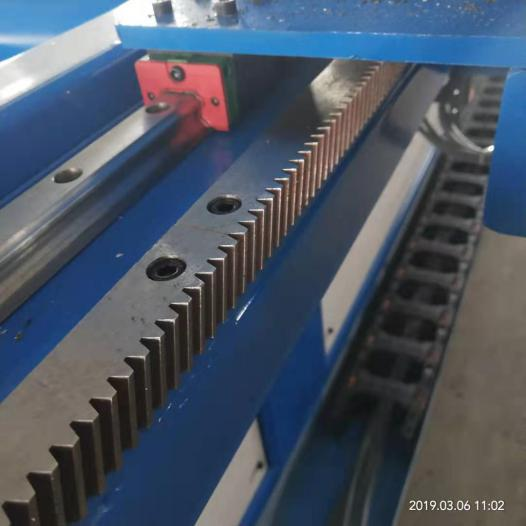

3 | Roți dințate elicoidale și șină de ghidare liniară pătrată (HIWIN, Taiwan)

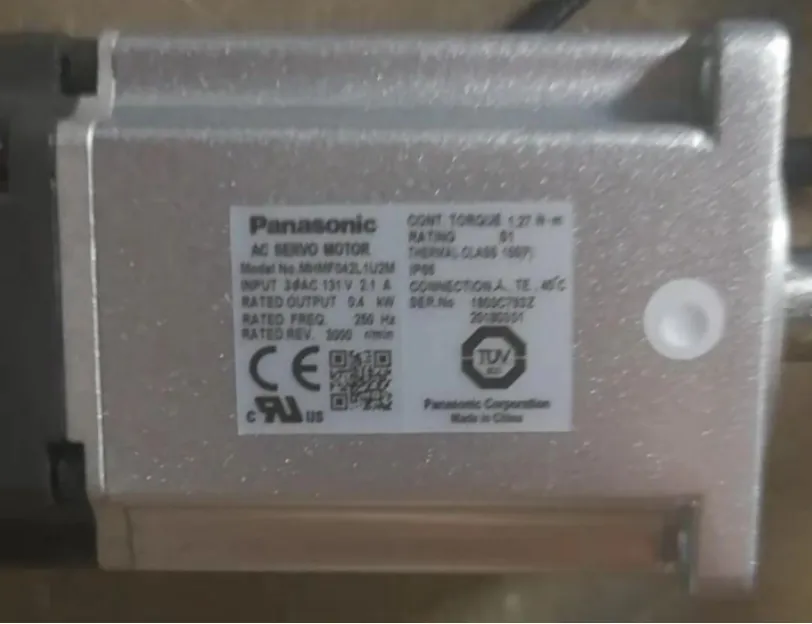

4 | Motor servo Panasonic (Japonia)

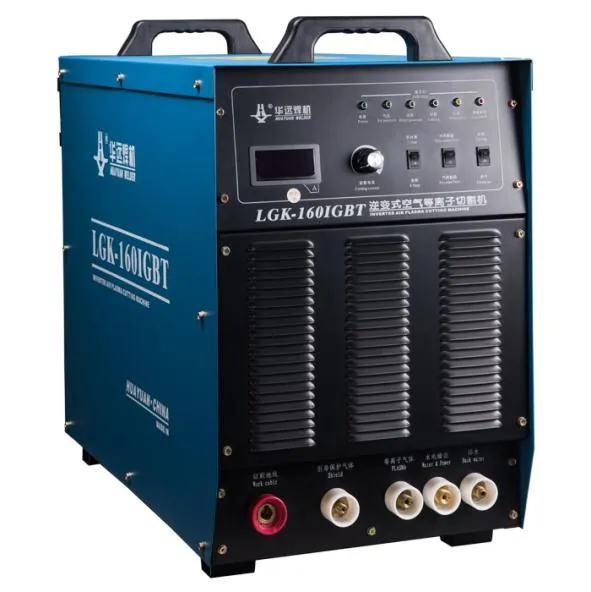

5 | Sursă de plasmă Huayuan
6 | Software StarCAM — poate fi actualizat la FastCAM

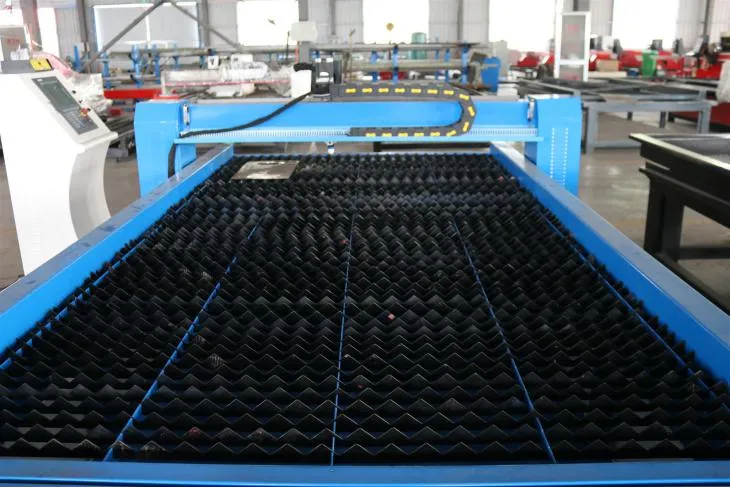

7 | Masă de lucru cu dinți de fierăstrău
Specificatii Tehnice
| Element | Unitate | Parametri |
|---|---|---|
| Model | — | RB1530 |
| Lățime de tăiere | mm | 1500 |
| Lungime de tăiere | mm | 3100 |
| Axele X/Y/Z | — | Axele X/Y cu transmisie prin roți dințate elicoidale; axa Z controlează ridicarea/coborârea cilindrului |
| Viteză maximă de lucru | mm/min | 10000 |
| Precizie de repoziționare | mm | ±0,1 |
| Precizie de lucru | mm | ±0,3 |
| Putere nominală plasmă | kW | 5,5 |
| Motor de acționare | — | Motor marcă chineză: Anke Tebu; acționare: Shenzhen Leisai |
| Tensiune | V | 380 |
| Putere plasmă | A | 63 (Huayuan LGK63) |
| Sistem software | — | PM2000 |
| Cap de tăiere plasmă | — | Opțional (Black Wolf sau Wanshida) |
| Separator ulei-apă | — | Yadeke (Taiwan) |
| Ventilator de tiraj | — | Shanghai Jingling (viteză mare, putere ridicată) |
