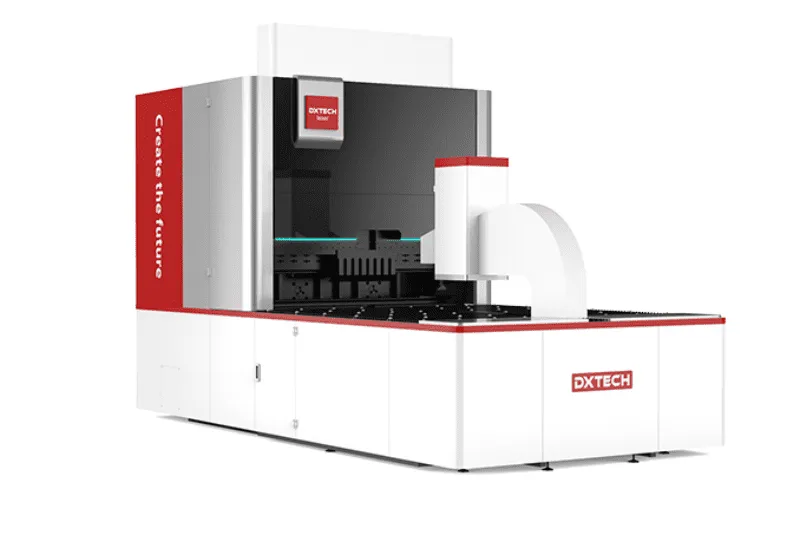

Echipament automat de îndoire a plăcilor, cu brațe de presare, DX-C2500
Echipamentul automat de îndoire a plăcilor, cu brațe de presare, poate îndoi piese în cantități mari și este utilizat în principal pentru procesarea metalului gros și a pieselor de dimensiuni mari. Prin cuplarea paralelă, multi-axială, se elimină dependența de matrițe și forța de muncă, economisind semnificativ resurse umane și costuri, și îmbunătățind eficiența producției. Acest produs reprezintă o nouă generație de echipamente de îndoire multilaterale, complet automate, care accelerează transformarea și modernizarea industrială, promovând reducerea costurilor și creșterea eficienței.
Interesat de acest produs?
Descriere Detaliata
Principalele caracteristici ale echipamentului automat de îndoire a plăcilor, cu brațe de presare
Sculă de îndoire universală, disponibilă în diverse dimensiuni și funcții ale echipamentului.
Rezistență bună la uzură și durată de viață îndelungată. Întregul echipament poate realiza peste 1 milion de îndoiri fără a fi necesară înlocuirea frecventă a sculelor de îndoire superioare și inferioare.
Grad ridicat de automatizare și eficiență ridicată a producției. Economisește semnificativ resurse umane și costuri de producție. Viteza de îndoire continuă este de 3 ori mai mare decât cea a echipamentelor CNC de îndoire, ajungând la 0,2 s/operație.
Utilizează sistemul CNC inteligent Star300-LGx, care poate realiza simultan programare grafică vizuală și programare a procesului prin desen bidimensional.

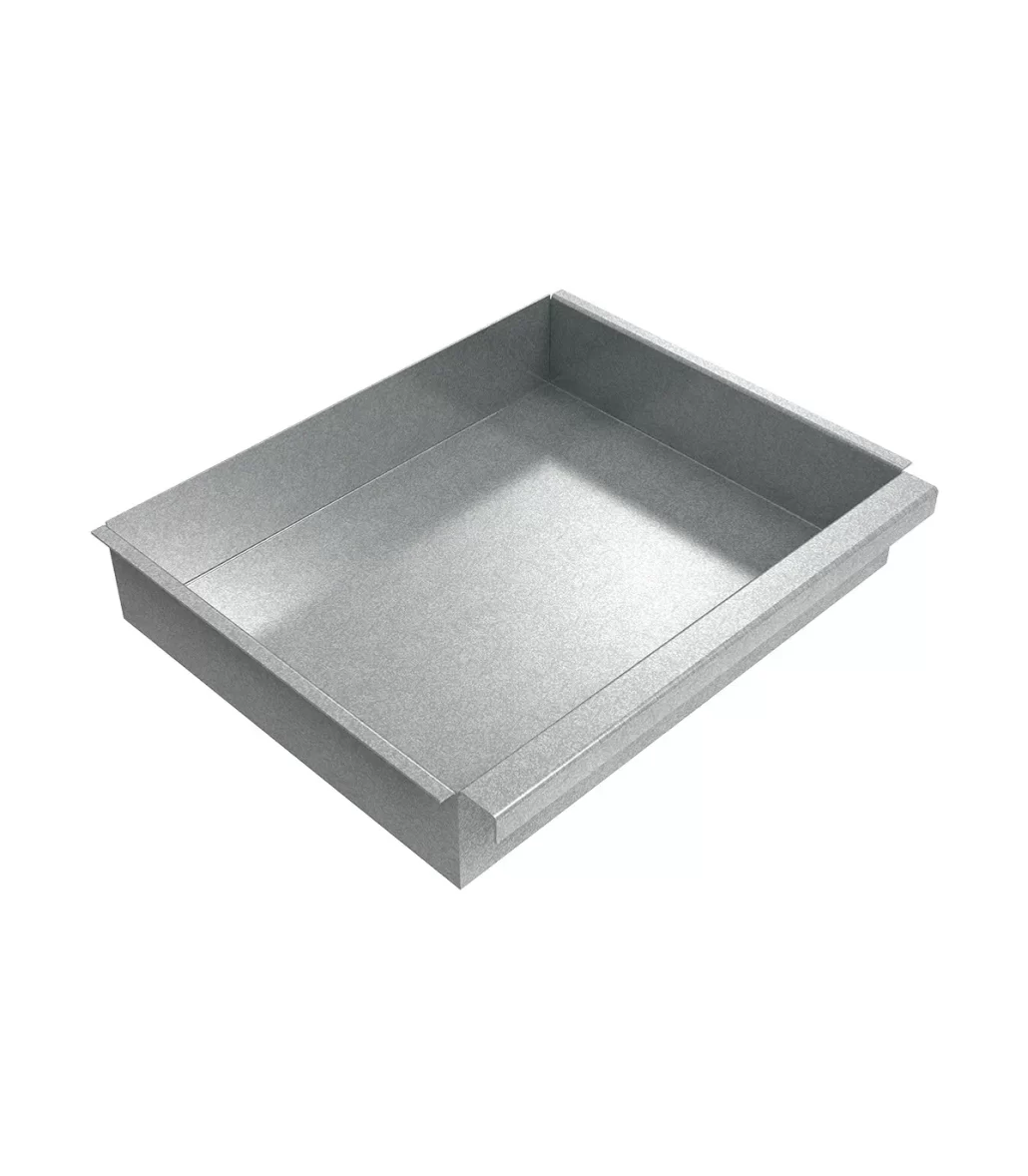

Poate realiza cu ușurință stiluri de îndoire de bază, precum unghiuri drepte, ascuțite și obtuze. Poate realiza, de asemenea, cerințe complexe de îndoire a tablei, precum tip arc, tip muchie moartă, tip revenire, tip închis și altele.
Industrii de aplicare și exemple pentru echipamentul automat de îndoire a plăcilor, cu brațe de presare
Echipamentul automat de îndoire a plăcilor, cu brațe de presare, este utilizat pe scară largă în industria aerospațială, electronică auto, procesarea plăcilor, tablouri de distribuție, structuri din oțel, ascensoare, decorațiuni pentru locuințe, mobilier de bucătărie și electrocasnice etc.
Mediul de lucru și condițiile de utilizare
Acest echipament este potrivit pentru orice atelier de pregătire a materialelor, condițiile fiind următoarele:
Tensiune de alimentare: trifazat, 380 V c.a. ±10%, frecvență 50 Hz±1 Hz
Temperatura mediului de funcționare: -20—+50 °C; umiditate 20–85% (fără condens); altitudine <1000 m
Nivel de protecție: dulap de control electric IP40; cutie de control IP45
Acest echipament nu generează cele „trei tipuri de deșeuri" (gaze reziduale, ape reziduale, reziduuri solide), iar limita de zgomot respectă cerințele standardului JB9969-1999.
Specificatii Tehnice
| Model | DX-C2500 | Coloana 3 |
|---|---|---|
| 1 | Lungime de îndoire | 2500 mm |
| 2 | Lungime placă | 2050 mm |
| 3 | Lățime placă | 1250 mm |
| 4 | Înălțime de îndoire | 175 mm (personalizabil până la 320 mm) |
| 5 | Dimensiune minimă de formare (pe 4 laturi) | 300 × 200 mm |
| 6 | Formare minimă | 200 mm |
| 7 | Rază minimă | 1,2 mm |
| 8 | Viteză de îndoire | 0,5 s/îndoire |
| 9 | Înălțime de deschidere | 180 mm |
| 10 | Unghi | 0–360° |
| 11 | Grosime material | Placă de aluminiu: 2,0 mm; Tablă laminată la rece: 1,5 mm; Oțel inoxidabil: 1,2 mm |
| 12 | Sistem numeric (CNC) | Star300-LGx |
| 13 | Axe | Configurație standard: 13 (opțional 15/18) |
| 14 | Dimensiuni echipament | Lungime 3700 mm, lățime 1800 mm, înălțime 2500 mm |
| 15 | Greutate echipament | 10 000 kg |
