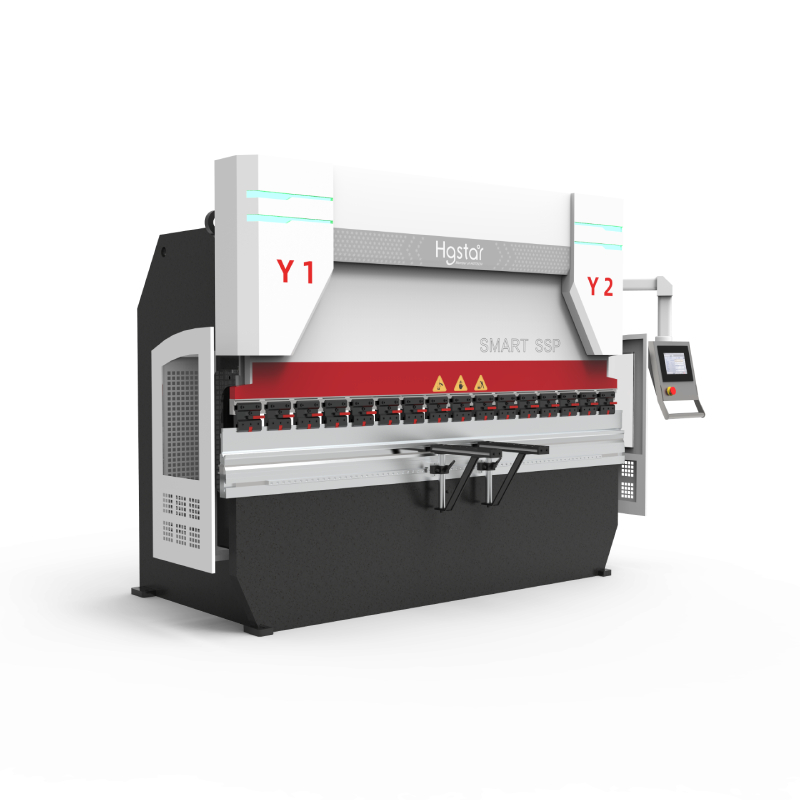

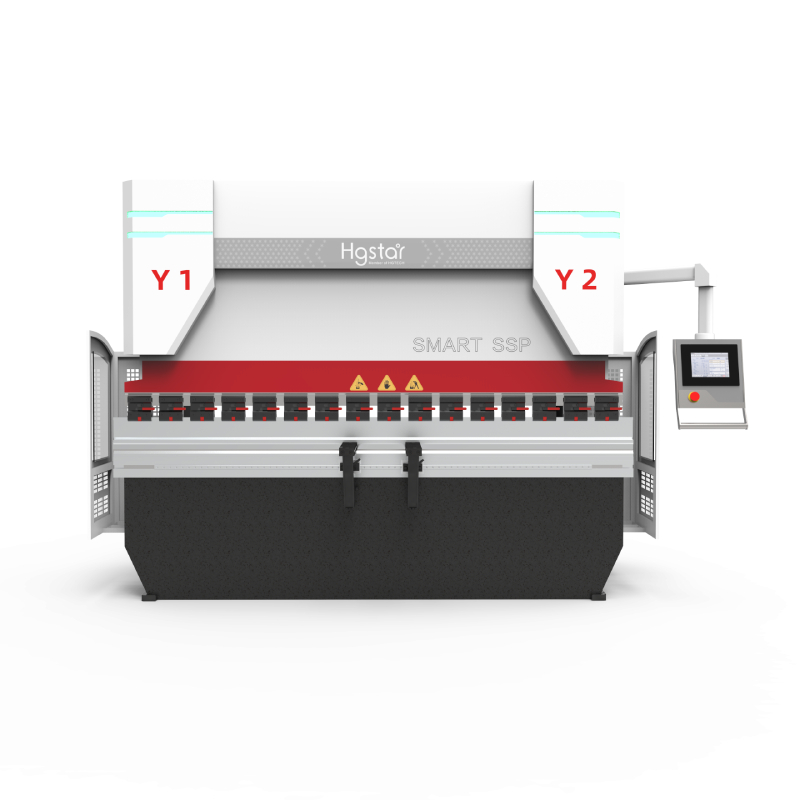

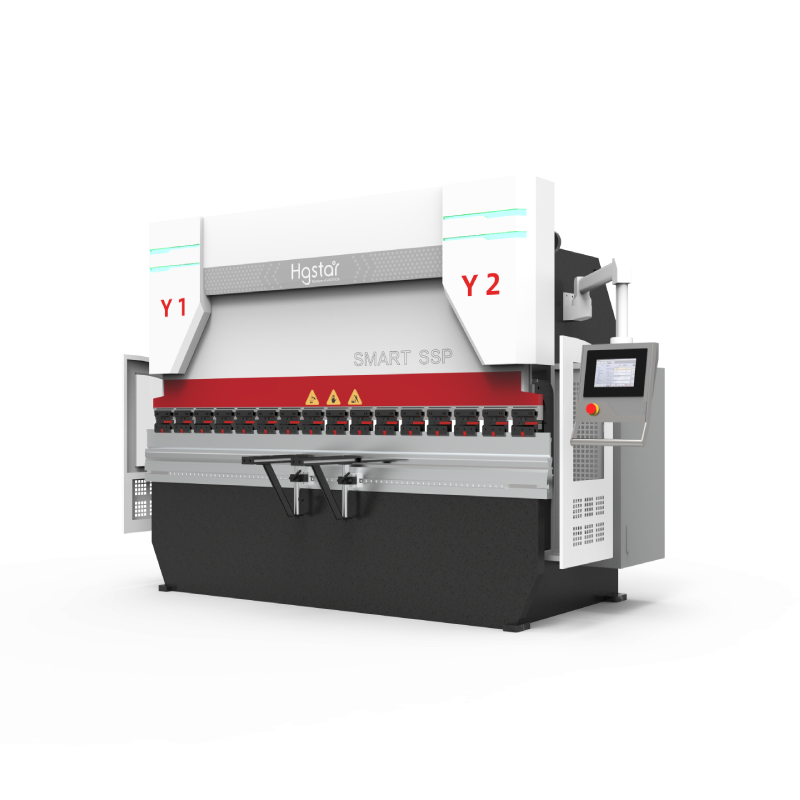

Echipament CNC de îndoire, HG-SSP 135/3200

Configurația echipamentului:

1. CNC cu cinci axe: Y1-Y2-X-R-V

2. Echipat cu sistemul CNC special pentru echipamente de îndoire, model DA53T, de la DELEM (Olanda)

3. Echipat cu sistem hidraulic servo-proporțional de înaltă performanță BOSCH-REXROTH (Germania)

4. Dotat cu riglă de măsurare optică de la compania FAGOR (Spania)

5. Dotat cu pompă de ulei de la compania SUNNY (SUA)

6. Masă de lucru cu compensare mecanică a deformării prin bloc înclinat descendent, controlată de sistemul DNC

7. Opritorul spate este echipat cu motor servo de înaltă performanță și șurub cu bile

8. Un set de matrițe standard

Prezentare detalii produs

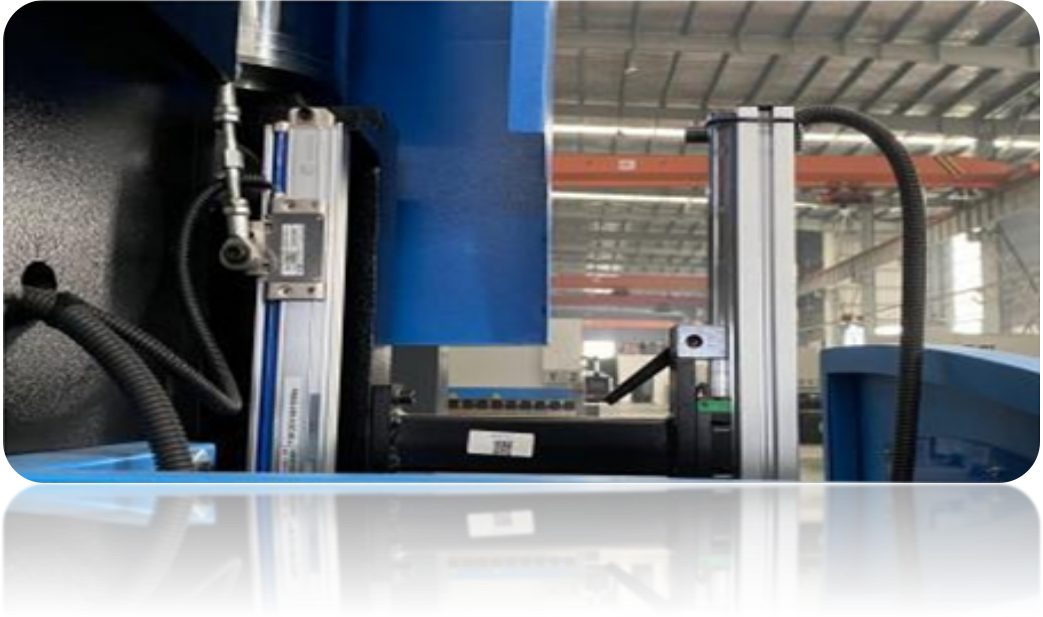

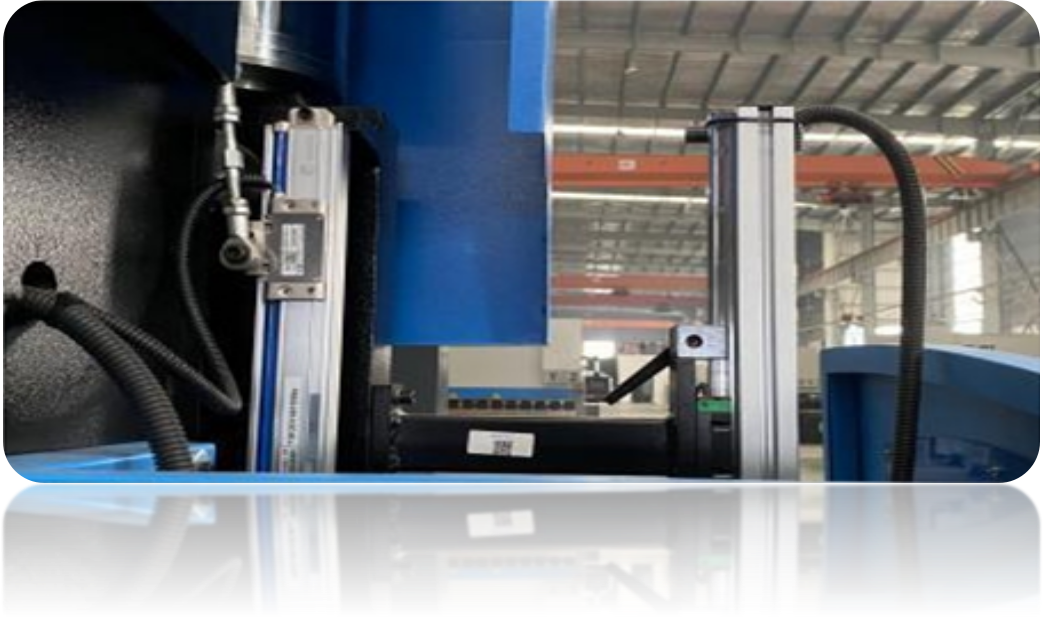

Cilindrii principali de pe ambele părți sunt controlați sincron prin supapa electrohidraulică servo, importată din Germania, și rigla de măsurare optică FAGOR din Spania. Reacția (feedback-ul) este precisă, iar glisiera (berbecul) operează cu precizie, asigurând o precizie ridicată atât a îndoirii, cât și a repetabilității poziționării glisierei.

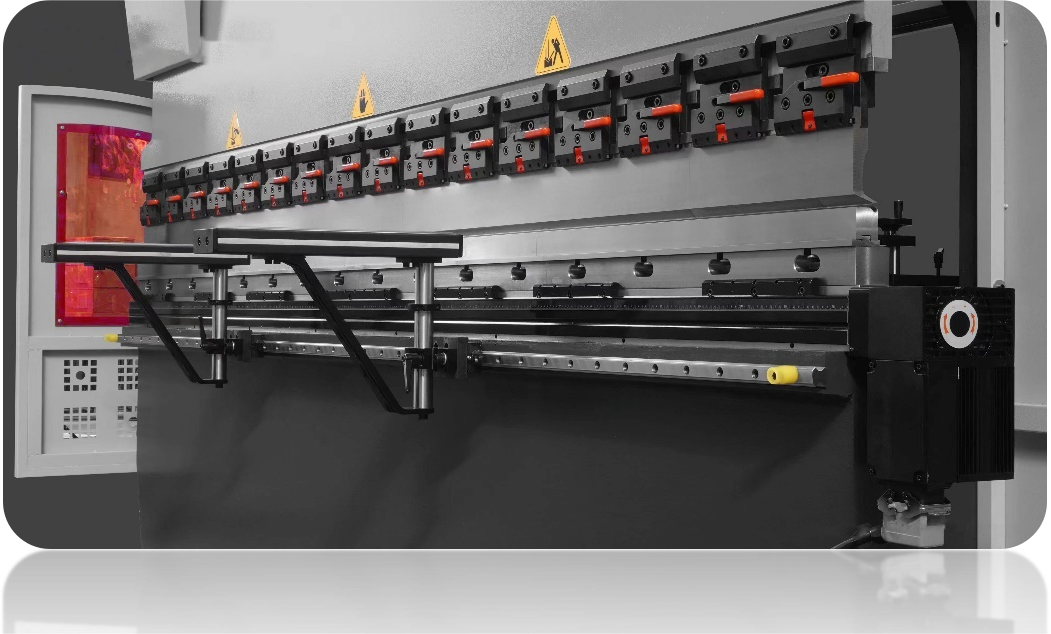

Compensare pe axa V. Rezolvă influența deformării glisierei în timpul procesului de îndoire asupra calității piesei. Valoarea de compensare este controlată automat de sistemul de control numeric.

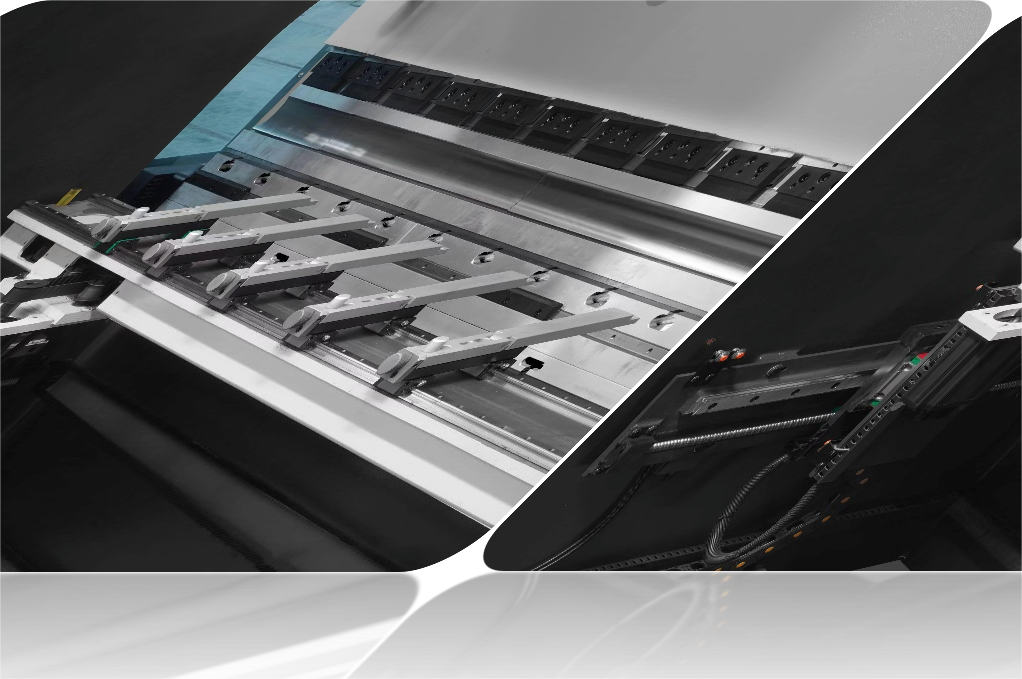

Cadrul de reținere din spate al axei X este alcătuit din suporturi de șină de ghidare stânga-dreapta, grinzi, suporturi de reglare, elemente de sprijin, suporturi reglabile, plăci de bază, suporturi de reglare, șuruburi de reglare, degete de reținere și alte componente. Controlul mișcării pe axa X este realizat prin motorul servo al axei X.

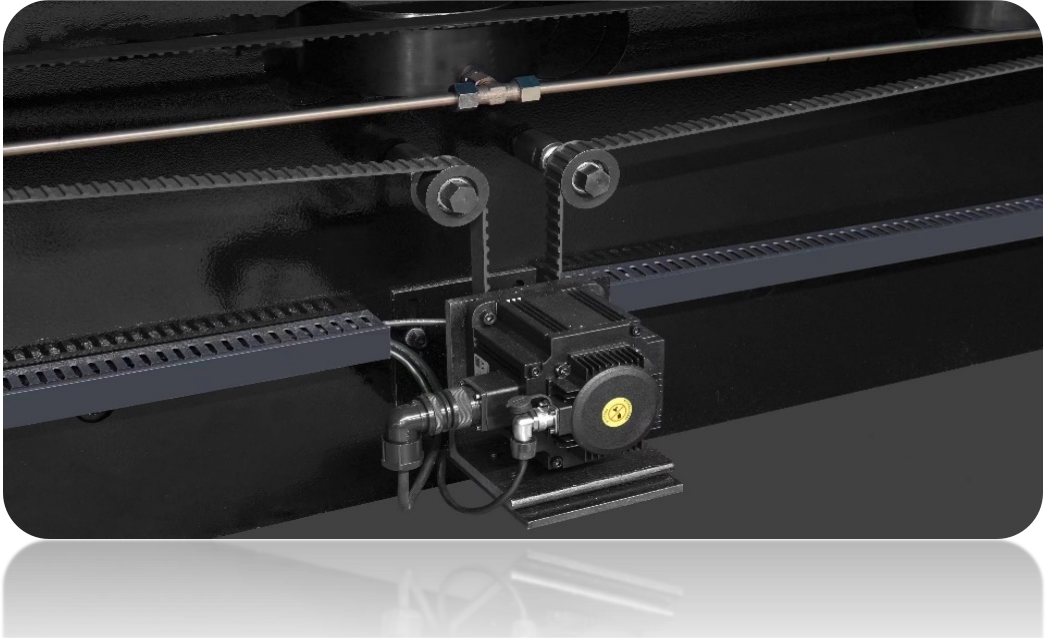

Opritorul spate al axei R este alcătuit din suport de șină de ghidare, motor și reductor pentru axa R, și acționează deplasarea grinzii transversale în sus și în jos, de-a lungul șinei de ghidare liniare. Controlul mișcării pe axa R este realizat prin motorul servo al axei R.

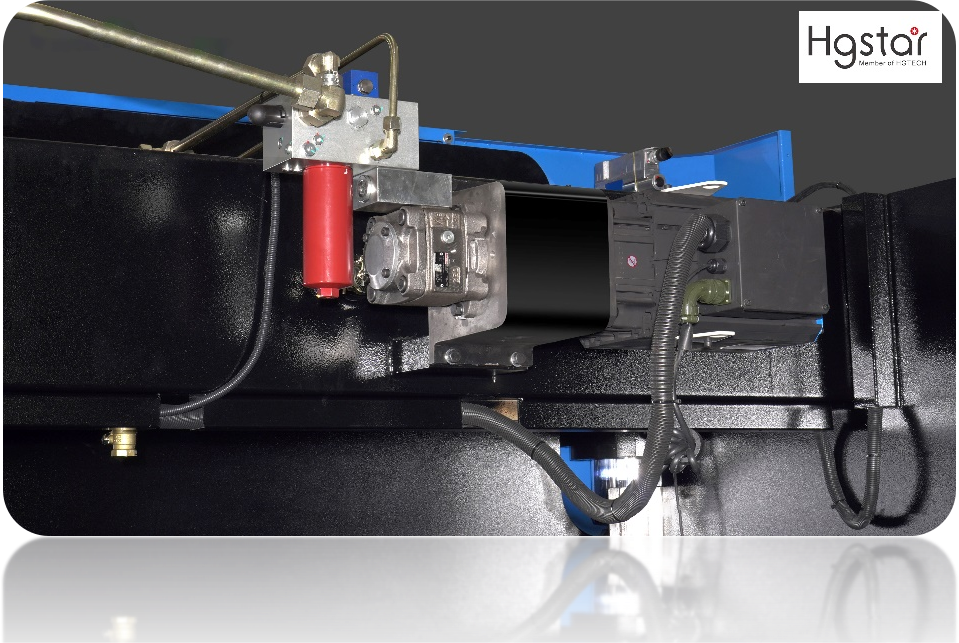

Modificările de dimensiune și presiune transmit semnalul de monitorizare către controler pentru procesare și corectare rapidă, printr-o metodă de control în buclă închisă, fără debit în exces. Avantajele includ economisirea energiei, temperatură scăzută a uleiului, protecția mediului și eficiență ridicată.
