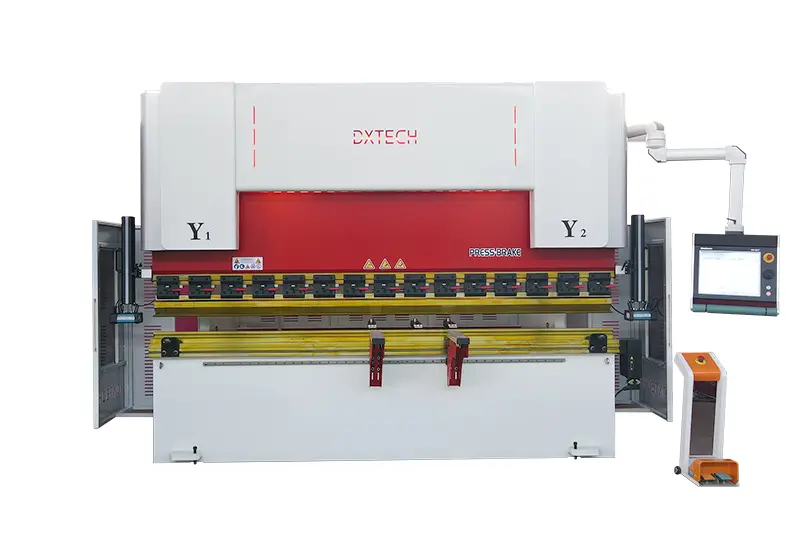

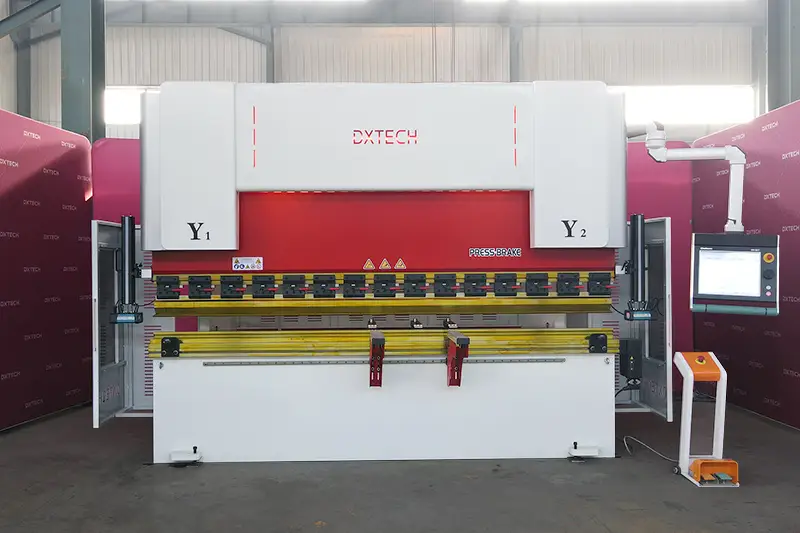

Echipament CNC de îndoire tablă, cu servo electrohidraulic, DX-PB-300T/3200

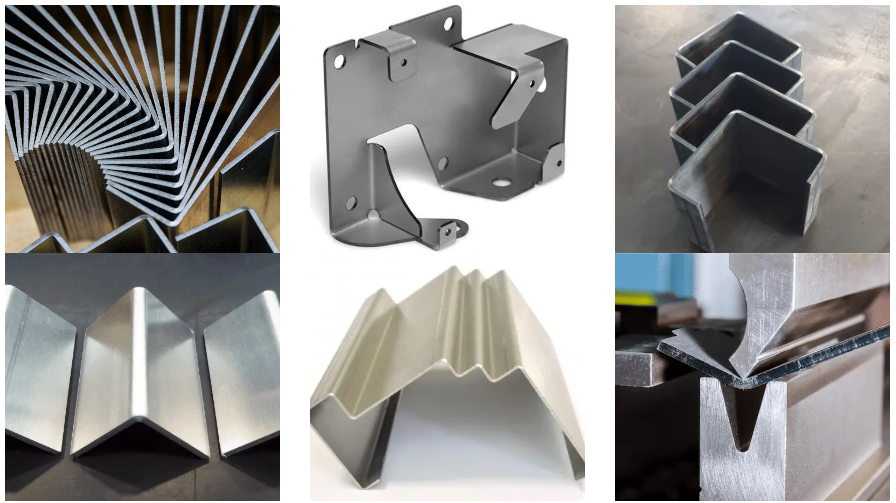

Exemple de îndoire cu echipamentul de tip presă de îndoit

Echipamentele de tip presă de îndoit pot îndoi o varietate de materiale metalice, precum oțel inoxidabil, fier, cupru, aluminiu, titan și oțel carbon. De la aplicații mai mici — metale neferoase, table din metal feros, industria auto și navală, electrocasnice, decorațiuni, ustensile de bucătărie, mobilier, uși de cabină pentru ascensoare, procesare prin tăiere și îndoire — până la domenii mai extinse, precum industria aerospațială, echipamentele CNC de forfecare și echipamentele de îndoire a tablei joacă un rol din ce în ce mai important.

Principalele caracteristici ale echipamentului

1. Modelul este avansat și estetic; cei doi cilindri sunt fixați pe panourile laterale, stânga și dreapta, întregul echipament aflându-se într-o stare rezonabilă de solicitare, cu rigiditate suficientă. În același timp, după tratamentul de îmbătrânire, se asigură precizia generală a mașinii-unelte pentru utilizare pe termen lung.

2. Controlul sincron hidraulic și controlerul logic programabil CNC asigură repetabilitate precisă și ușurință în utilizare, rezistență ridicată la sarcini parțiale și depanare ușoară.

3. Noua generație de sisteme CNC din seria DA, cu operare prin ecran tactil, adoptă o platformă Windows integrată, în timp real, care maximizează stabilitatea funcționării sistemului și suportă oprirea instantanee.

4. Cu cel mai bun raport al parametrilor și cea mai bună configurație de bază, echipamentul oferă performanțe stabile, este ușor de operat și poate îndoi o varietate de forme complexe ale piesei.

Configurație de vârf a echipamentului

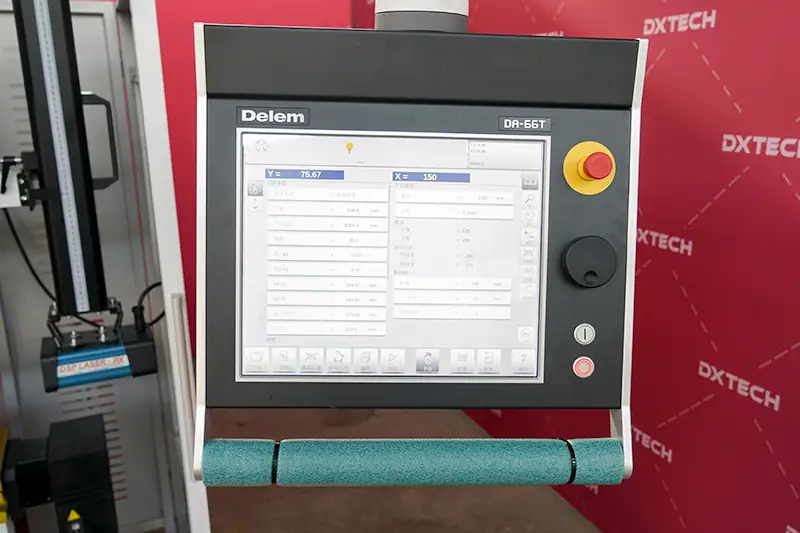

Sistem CNC Delem DA-66T (Olanda)

1. Adoptă un sistem de operare Windows, în timp real, integrat cu nucleul aplicației de îndoire, fiind mai convenabil de operat și crescând productivitatea.

2. Oferă programare 2D a produsului, calcul automat al procesului de îndoire și funcții de detectare a coliziunilor.

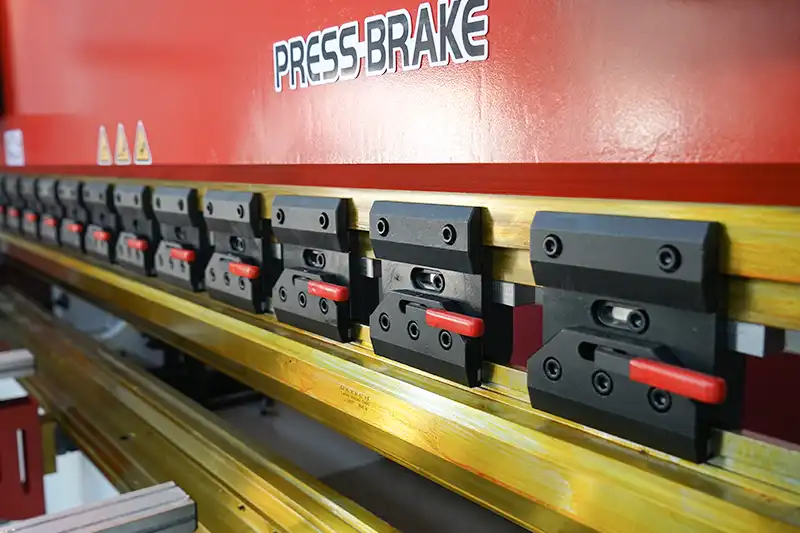

Dispozitiv de fixare a matriței

1. Matrița de îndoire este fabricată din material 42CrMoV, călit integral.

2. Matrița inferioară standard, dublă V, are caneluri de dimensiuni și forme diferite, disponibile la alegere, facilitând schimbarea matriței și permițând îndoirea plăcilor regulate.

3. Utilizează fontă de înaltă rezistență și un design intern unic, cu amortizor de zgomot, reducând și mai mult nivelul de zgomot.

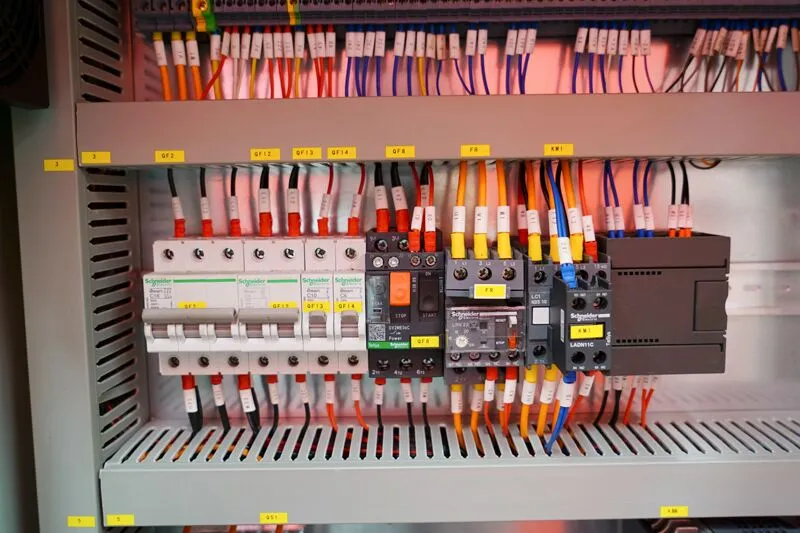

Componente electrice

1. Echipamentul este dotat cu un ansamblu original de cutie electrică auto-adaptivă, de la Estun, cu o capacitate ridicată de rezistență la interferențe și performanțe electrice stabile.

2. Comparativ cu motorul pas cu pas tradițional, precizia motorului servo este îmbunătățită la ±0,01 mm, zgomotul este redus la 25 decibeli, consumul de energie este redus cu 60%, cantitatea de ulei hidraulic din baia de ulei este redusă cu 70%, iar eficiența este cu 30% mai mare.

Sistem de compensare automată

Calculează valoarea de compensare pe baza deformării generale a berbecului și a mesei, făcând ca profilul de deformare al batiului să se alinieze perfect cu curba de compensare, asigurând cea mai bună rectilinitate și consistență a unghiului produsului.

Mediul de lucru și condițiile de utilizare

Acest echipament este potrivit pentru orice atelier de pregătire a materialelor, condițiile fiind următoarele:

1. Tensiune de alimentare: trifazat, 380 V c.a. ±10%, frecvență 50 Hz±1 Hz

2. Temperatura mediului de funcționare: -20—+50 °C; umiditate 20–85% (fără condens); altitudine <1000 m

3. Nivel de protecție: dulap de control electric IP40; cutie de control IP45

Acest echipament nu generează cele „trei tipuri de deșeuri" (gaze reziduale, ape reziduale, reziduuri solide), iar limita de zgomot respectă cerințele standardului JB9969-1999.
