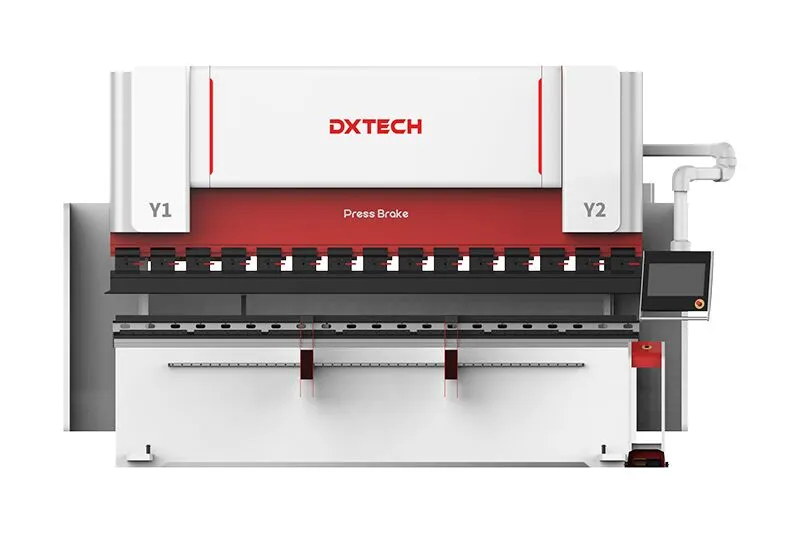

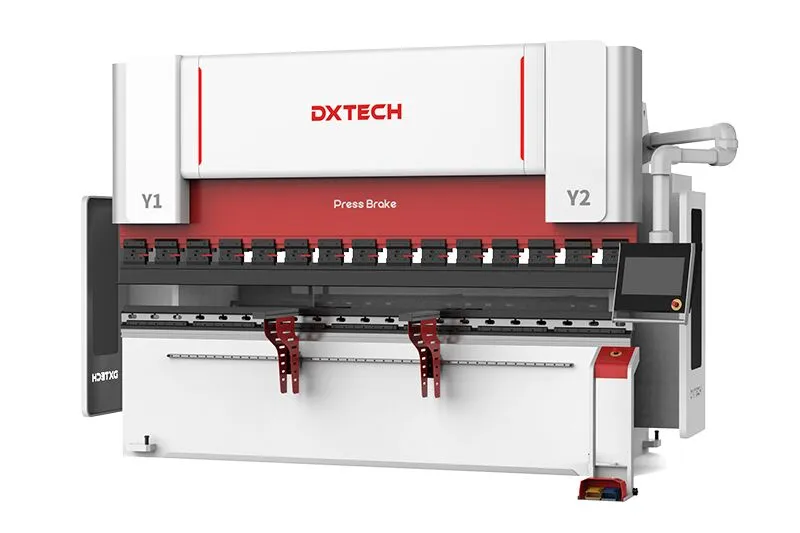

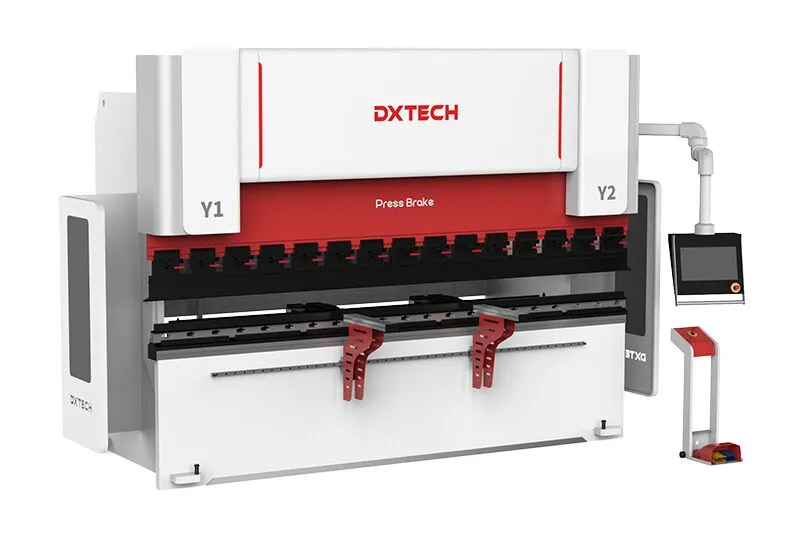

Presă hidraulică CNC de îndoire tablă, cu servo electrohidraulic, DX-PB-125T/2500

Principalele caracteristici ale presei hidraulice CNC de îndoire tablă, cu servo electrohidraulic

1. Corpul echipamentului adoptă o structură integrală, sudată și procesată, asigurând fiabilitatea echipamentului și precizia întregului ansamblu.

2. Cilindrii principali, instalați pe ambele părți, utilizează o metodă de control în buclă închisă, formată din supape electrohidraulice servo germane și rigle de măsurare optică importate, depășind modul tradițional de control mecanic al cursei prin oprirea presei, asigurând o precizie ridicată de îndoire și o repetabilitate ridicată a preciziei de poziționare a glisierei.

3. Toate componentele funcționale instalate ulterior sunt importate, asigurând precizia de oprire. Echipamentul poate adopta, de asemenea, un sistem de blocare multi-axă mai avansat, conform cerințelor clientului.

4. Se utilizează sistemul CNC DE-15, de la compania germană Alpha, care reduce instalarea de conducte și asigură stabilitatea de funcționare și aspectul mașinii-unelte.

5. Plăci în formă de C sunt montate pe ambele părți ale corpului echipamentului, iar riglele de măsurare optică de înaltă precizie sunt montate pe aceste plăci. Acest lucru evită impactul deformării corpului asupra preciziei de îndoire, în timpul procesului de îndoire.

Configurație de vârf a presei hidraulice CNC de îndoire tablă, cu servo electrohidraulic

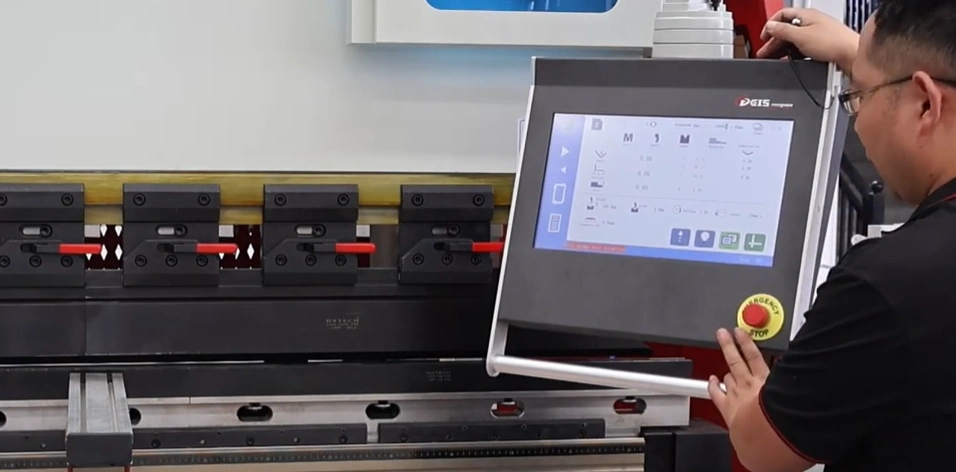

Sistem CNC DE-15, de la compania germană Alpha

1. Suportă comutarea între programarea pe unghi și programarea pe adâncime

2. Suportă setarea bibliotecii de matrițe și a bibliotecii de produse

3. Poziția punctului de comutare poate fi controlată liber

4. Suportă generarea automată a programului pentru arce mari

5. Suportă îndoirea automată, permițând un control al îndoirii fără operator, cu până la 25 de pași de lucru pentru îndoirea automată

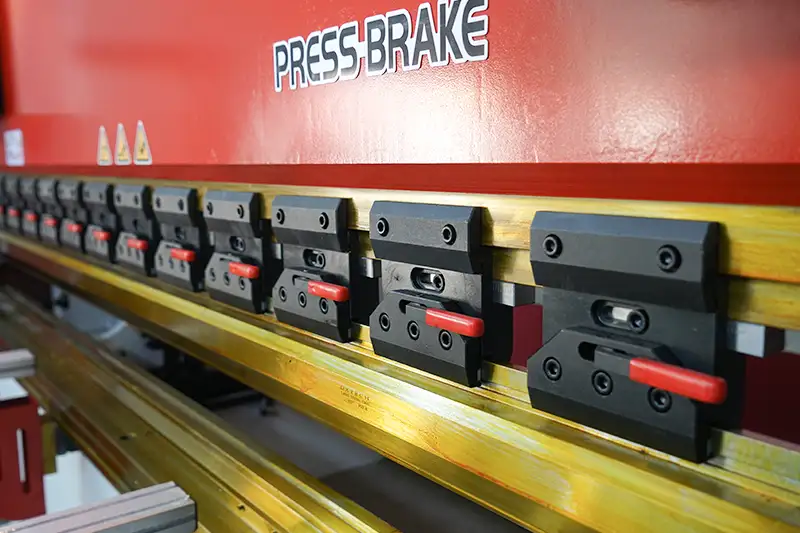

Dispozitiv de fixare a matriței

1. Matrița de îndoire este fabricată din material 42CrMoV, călit integral.

2. Matrița inferioară standard, dublă V, are caneluri de dimensiuni și forme diferite, disponibile la alegere, facilitând schimbarea matriței și permițând îndoirea plăcilor regulate.

3. Utilizează fontă de înaltă rezistență și un design intern unic, cu amortizor de zgomot, reducând și mai mult nivelul de zgomot.

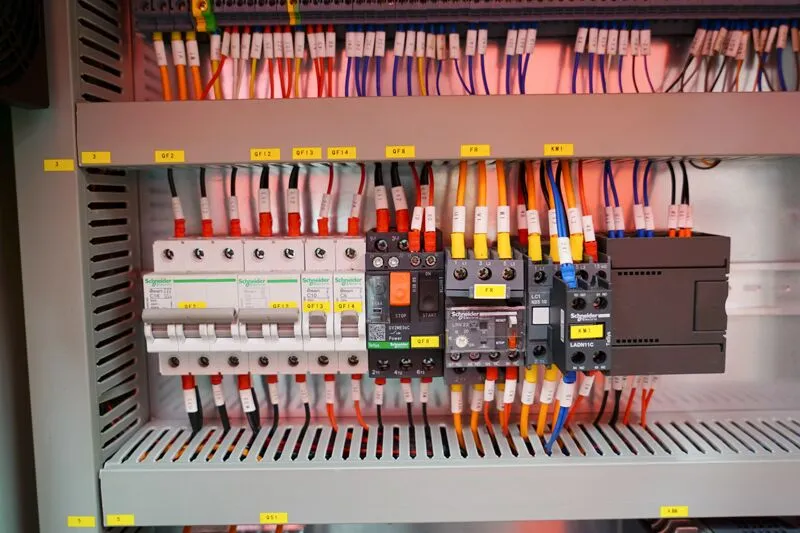

Componente electrice

1. Echipamentul este dotat cu un ansamblu original de cutie electrică auto-adaptivă, de la Estun, cu o capacitate ridicată de rezistență la interferențe și performanțe electrice stabile.

2. Comparativ cu motorul pas cu pas tradițional, precizia motorului servo este îmbunătățită la ±0,01 mm, zgomotul este redus la 25 decibeli, consumul de energie este redus cu 60%, cantitatea de ulei hidraulic din baia de ulei este redusă cu 70%, iar eficiența este cu 30% mai mare.

Sistem de compensare automată
Calculează valoarea de compensare pe baza deformării generale a berbecului și a mesei, făcând ca profilul de deformare al batiului să se alinieze perfect cu curba de compensare, asigurând cea mai bună rectilinitate și consistență a unghiului produsului.

Aplicații ale presei hidraulice CNC de îndoire tablă, cu servo electrohidraulic

Presa hidraulică CNC de îndoire tablă, cu servo electrohidraulic, este aplicabilă în aproape orice domeniu industrial, precum aviație, construcție navală, căi ferate, autostrăzi, minerit, metalurgie, industria auto, electrocasnice, utilaje pentru construcții, utilaje industriale și inginerie electrică.

Mediul de lucru și condițiile de utilizare

Acest echipament este potrivit pentru orice atelier de pregătire a materialelor, condițiile fiind următoarele:

1. Tensiune de alimentare: trifazat, 380 V c.a. ±10%, frecvență 50 Hz±1 Hz

2. Temperatura mediului de funcționare: -20—+50 °C; umiditate 20–85% (fără condens); altitudine <1000 m

3. Nivel de protecție: dulap de control electric IP40; cutie de control IP45

Acest echipament nu generează cele „trei tipuri de deșeuri" (gaze reziduale, ape reziduale, reziduuri solide), iar limita de zgomot respectă cerințele standardului JB9969-1999.
