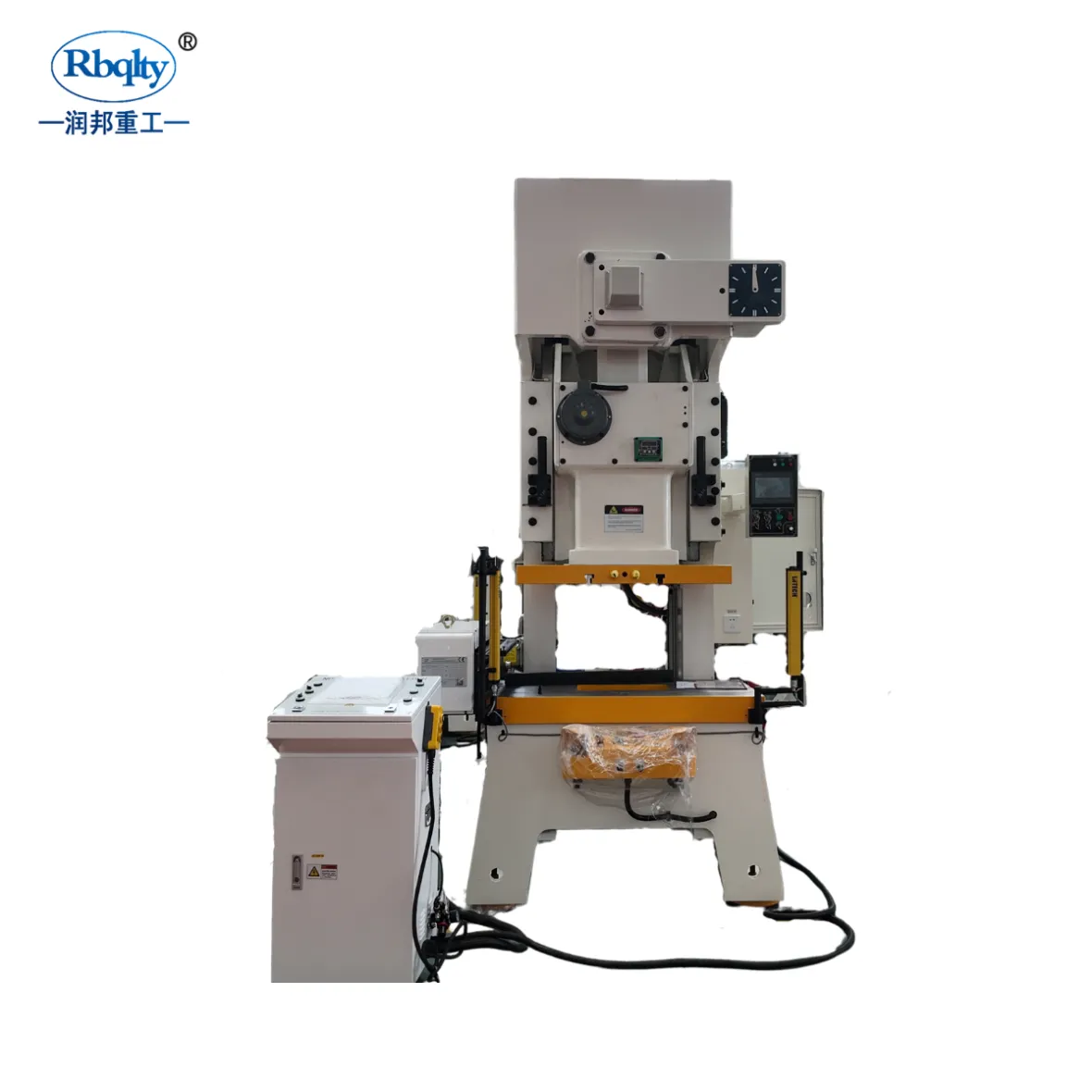

Echipament CNC pneumatic de perforat pentru tablă metalică 110T
Presă pneumatică de perforat, seria JH21, marca Rbqlty, disponibilă în zece variante de forță nominală (250–4000 kN). Cadru sudat din oțel, ansamblu ambreiaj-frână cu fricțiune, acționat pneumatic, opțional cu sistem PLC, pernă de aer și protecție fotoelectrică. Componente standard de la Ma'anshan Shenghui și Zhengtai, cu opțiuni Schneider și Siemens. Certificare CE și ISO.
Interesat de acest produs?
Descriere Detaliata
Seria JH21 — Presă pneumatică fixă, cu spate deschis, de înaltă performanță
Principalele caracteristici:
Cadrul acestei serii de prese este sudat din tablă de oțel, cu deformare redusă și rigiditate bună.
Această serie de echipamente adoptă un ansamblu combinat ambreiaj-frână cu fricțiune, acționat pneumatic, cu durată de viață lungă, zgomot redus și transmisie stabilă. Cele șase suprafețe ale șinei de ghidare asigură o precizie ridicată, pot prelungi durata de viață a matriței, iar reglarea înălțimii matriței este convenabilă și fiabilă; echipamentul dispune de oprire de urgență și de funcționare prin impulsuri, unică și continuă.
Opțional: sistem de control electric PLC, pernă de aer, dispozitiv de protecție de siguranță fotoelectric.

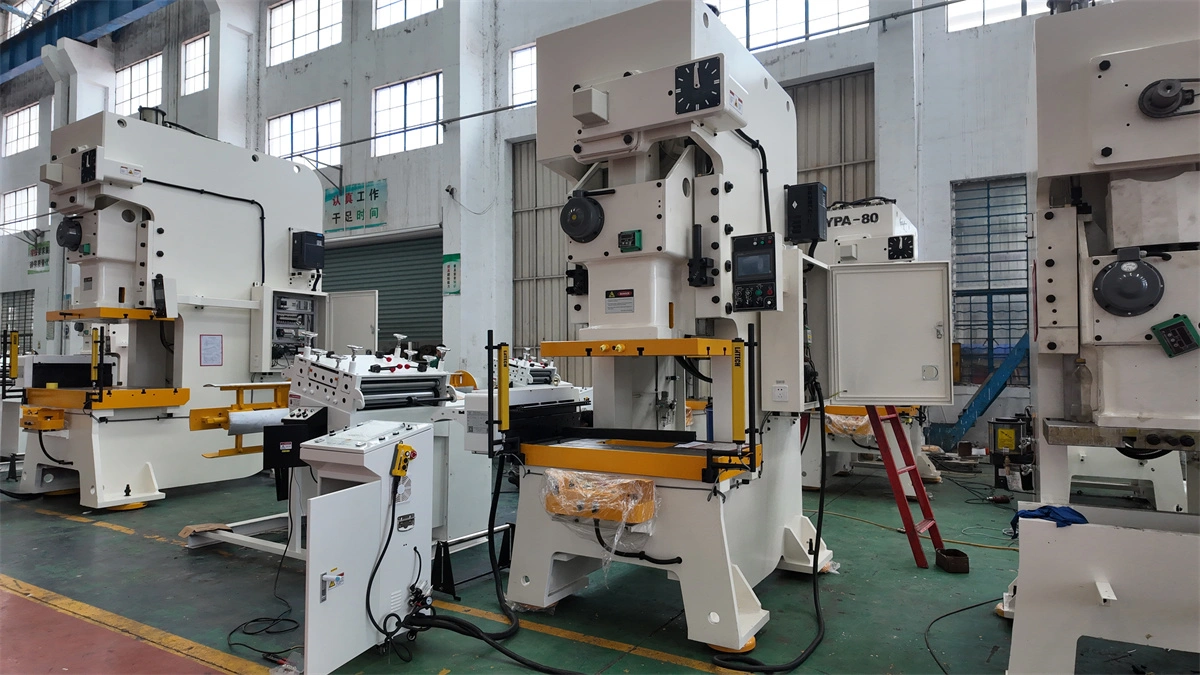

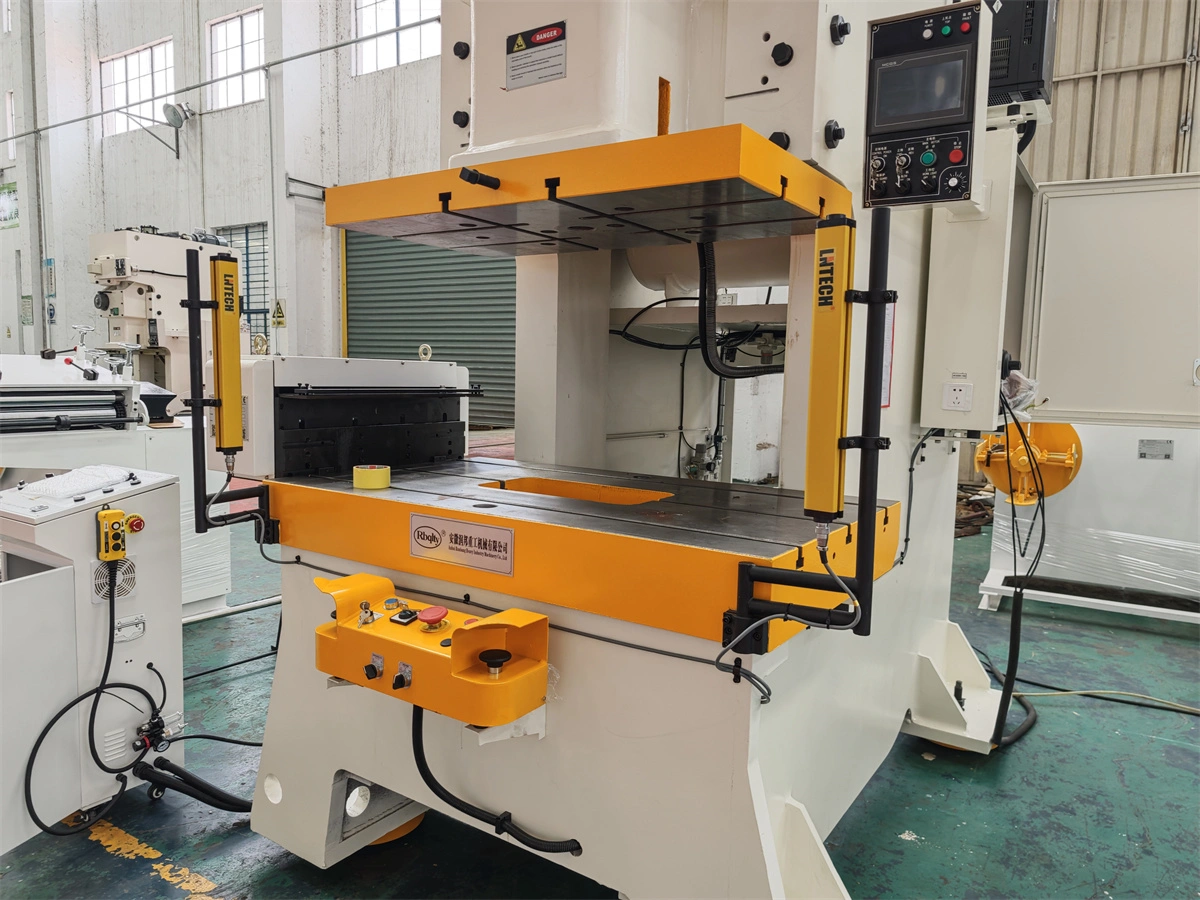

Echipament cu alimentator CNC servo

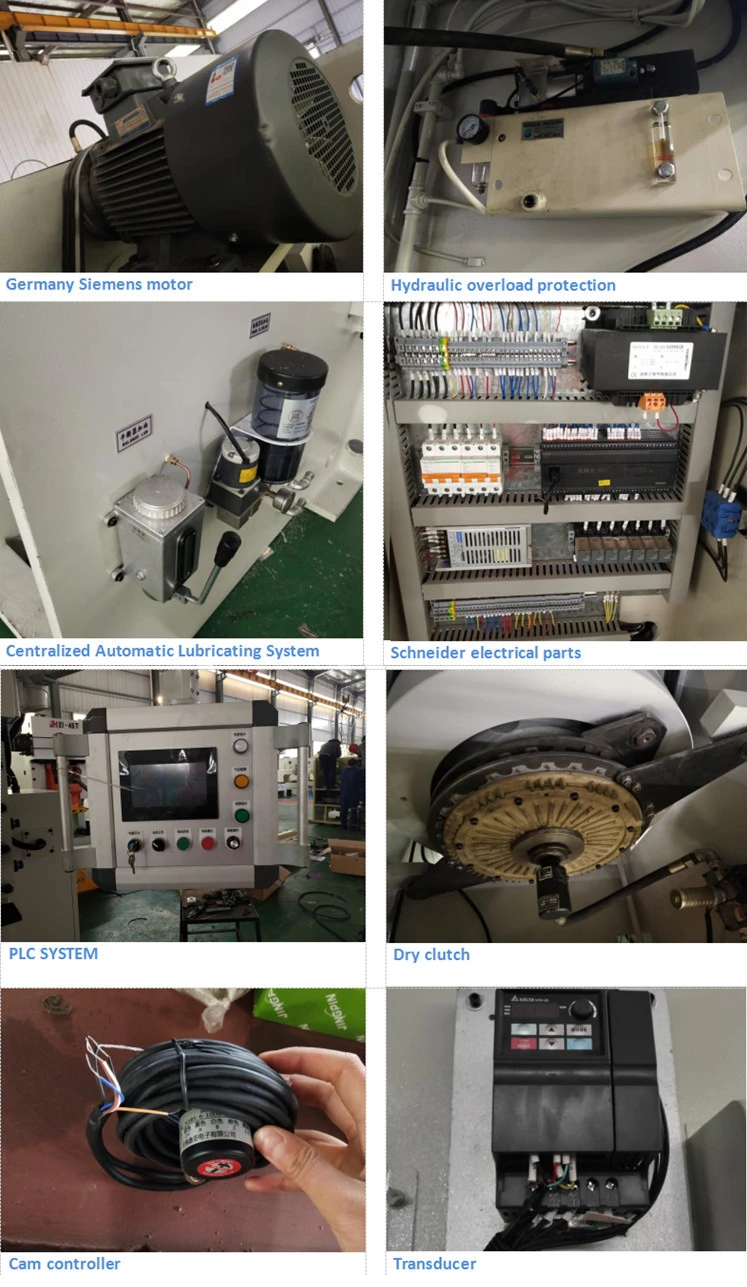

Fotografii ale principalelor componente:
Componente și furnizori:
Nr. | Componentă | Producător | Configurație
1 | Motor principal | Ma'anshan Shenghui | Standard
2 | Componente electrice | Zhengtai | Standard
3 | Matriță | Rbqlty | Standard
4 | Șurub de ancorare | Rbqlty | Standard
5 | Componente electrice | Schneider | Opțional
6 | Motor | Siemens | Opțional
7 | Aparat de încălzire | Brand autohton | Opțional
8 | Standard de siguranță | CE, ISO |
Specificatii Tehnice
| Element | JH21-25 | JH21-45 | JH21-60 | JH21-80 | JH21-125 | JH21-160 | JH21-200 | JH21-250 |
|---|---|---|---|---|---|---|---|---|
| Forța nominală (kN) | 250 | 450 | 600 | 800 | 1250 | 1600 | 2000 | 2500 |
| Cursă la forța nominală (mm) | 3 | 4 | 4 | 5 | 6 | 6 | 6 | 6 |
| Cursă glisieră (mm) | 80 | 120 | 140 | 160 | 180 | 200 | 250 | 250 |
| Număr de curse (curse/min): | ||||||||
| Fix | 100 | 80 | 70 | 60 | 50 | 45 | 45 | 30 |
| Variabil | 60–100 | 50–80 | 45–70 | 40–60 | 35–50 | 30–45 | 25–45 | 20–30 |
| Înălțime închisă (mm) | 250 | 270 | 300 | 320 | 350 | 400 | 450 | 500 |
| Reglaj înălțime închisă (mm) | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 |
| Distanța de la centrul glisierei la cadru (mm) | 210 | 225 | 270 | 310 | 350 | 400 | 430 | 450 |
| Distanța dintre coloane (mm) | 450 | 515 | 560 | 610 | 670 | 736 | 910 | 980 |
| Dimensiune glisieră (bază): | ||||||||
| Stânga-dreapta (mm) | 360 | 410 | 480 | 540 | 620 | 700 | 880 | 950 |
| Față-spate (mm) | 250 | 340 | 400 | 460 | 520 | 580 | 650 | 700 |
| Dimensiune orificiu pentru mâner matriță: | ||||||||
| Diametru (mm) | 40 | 50 | 50 | 50 | 70 | 70 | 70 | 70 |
| Adâncime (mm) | 65 | 60 | 70 | 65 | 90 | 100 | 100 | 130 |
| Dimensiune masă de lucru: | ||||||||
| Stânga-dreapta (mm) | 720 | 825 | 930 | 950 | 1100 | 1170 | 1390 | 1500 |
| Față-spate (mm) | 400 | 440 | 520 | 600 | 680 | 760 | 840 | 880 |
| Diametru orificiu de evacuare (mm) | 150 | 150 | 150 | 180 | 200 | 180 | 200 | 200 |
