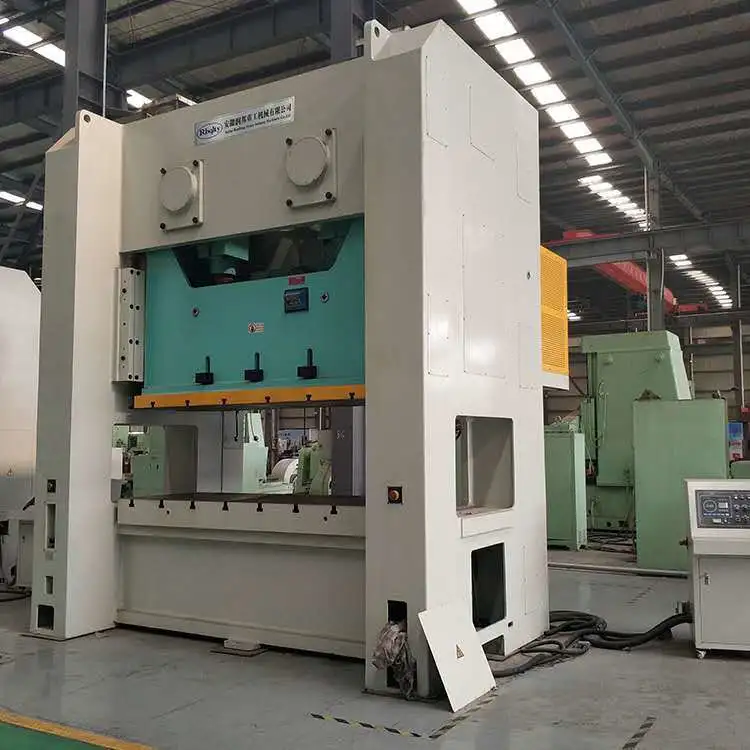

Presă pneumatică cu dublă acțiune, 200 tone

1. Descriere

Presa deschisă cu două puncte, seria JH25, este o presă de uz general, dezvoltată și produsă de Fabrica de Mașini-Unelte de Forjă Nr. 2 din Shanghai, împreună cu tehnologie avansată străină. După peste 20 de ani de eforturi, s-a ajuns la producție de scară mare, potrivită pentru ștanțarea tablei metalice de suprafață mare — debitare, îndoire, ambutisare superficială etc. — putând fi utilizată și cu matrițe progresive sau cu mai multe posturi, pentru ștanțarea pieselor complexe.

2. Caracteristici:

1. Corpul echipamentului utilizează tablă de oțel de înaltă calitate, tăiată CNC, cu structură sudată CO₂; rigiditatea generală este bună, aspectul este estetic, iar corpul adoptă recoacere prin cuptor electric de tip cărucior sau tratament de îmbătrânire prin vibrare, pentru eliminarea tensiunilor, cu deformare redusă.

2. Amplasare longitudinală a arborilor cotiți, distanță scurtă între punctele de sprijin, structură compactă, dispunere rațională. Modul unic de rotație sincronă inversă a celor doi arbori cotiți elimină forța laterală a glisierei asupra șinei de ghidare și a corpului echipamentului, asigurând o funcționare lină a echipamentului.

3. Angrenajul de transmisie, în cutia de viteze, funcționează cufundat în ulei; suprafața dinților este tratată prin rectificare, zgomotul de funcționare al transmisiei este redus, iar uzura este mică.

4. Ambreiaj-frână cu fricțiune, acționat pneumatic, cu interblocare mecanică, sigur și fiabil, zgomot redus, placa de fricțiune nu se uzează ușor; utilizează ambreiaj de marcă internă „Dingjie" (Shanghai) sau ambreiaj de marcă italiană „OMPI"; se poate furniza și ambreiaj umed, conform cerințelor speciale ale clientului.

5. Selecție de pompă hidraulică de suprasarcină, externă, pneumatică, importată, cu acțiune sensibilă, stabilitate bună, mentenanță ușoară.

6. Sistemul de lubrifiere utilizează o pompă electrică de gresare importată, cu punct fix automat, echipată cu distribuitor progresiv. Timpul și cantitatea de alimentare cu ulei sunt controlate de sistemul PLC, cu semnalizare automată de alarmă la blocarea circuitului de ulei.

7. Înălțimea glisierei este reglabilă, convenabilă la utilizare. În același timp, este echipată cu indicator digital modular al înălțimii, cu precizie de afișare de 0,1 mm.

8. Echipată cu dispozitiv pneumatic de echilibrare, care echilibrează greutatea glisierei și a matriței, asigurând o funcționare lină a presei.

9. Supapa dublă a ambreiajului este de marca japoneză „Fengxing", cuplajele pneumatice sunt de marca „Yadke"; performanța poate fi de încredere.

10. Sistemul electric adoptă marca franceză Schneider, sistemul de control (PLC) utilizează controlerul programabil japonez „Hequan", cu reglare continuă (fără trepte) a numărului de curse, oprire rapidă, funcționare prin impulsuri, mod de operare unic și continuu; principalele componente electrice sunt de marca franceză Schneider, cu performanță fiabilă.

Componente

3. Configurație standard principală:

1. Controler programabil (PLC) — (marcă: Schneider - Franța, IDEC - Japonia)

2. Componente electrice principale — (marcă: Schneider, Franța)

3. Dispozitiv de protecție hidraulică la suprasarcină — (marcă: Showa, Japonia)

4. Dispozitiv de lubrifiere automată — (marcă: Taiwan Flow)

5. Supapă solenoidă dublă — (marcă: Fengxing, Japonia)

6. Dispozitiv ambreiaj uscat — (marcă: Dingjie, intern)

7. Motor electric — (marcă: Xinda, intern)

8. Dispozitiv de reglare (manual sub 45T, automat peste 60T)

9. Indicator înălțime matriță (indicare mecanică sub 45T, afișaj digital peste 60T)

10. Dispozitiv de echilibrare a glisierei și matriței

11. Contor de lucru

12. Indicator unghi de cursă

13. Dispozitiv de suflare cu aer

14. Controler cu came rotativ

15. Tampon antișoc

16. Certificat de conformitate (1 exemplar)

17. Instrucțiuni de operare (1 exemplar)

18. Listă de ambalare (1 exemplar)

19. Comutator cu pedală, 1 set

20. Dispozitiv de protecție fotoelectrică, 1 set

4. Configurație opțională:

1. Dispozitiv de reglare continuă a vitezei (invertor sau motor cu turație variabilă), 1 set

2. Dispozitiv ambreiaj umed, 1 set

3. Dispozitiv pneumatic pentru perna matriței, 1 set

4. Schimbător rapid, 1 set

5. Numărător presetat, 1 set

6. Cutie de control electric mobilă, 1 set

7. Consolă mobilă cu control prin ambele mâini, 1 set

8. Sistem electronic de control cu came, 1 set

9. Dispozitiv de iluminare a matriței, 1 set

10. Alimentator, 1 set

11. Îndreptor (leveler), 1

12. Cadru (rack), 1 set

13. Robot, 1 set

5. Tensiune:

Standard: 380 V/50 Hz
Specială: 220 V; 415 V; 440 V; 60 Hz; c.a. trifazat
