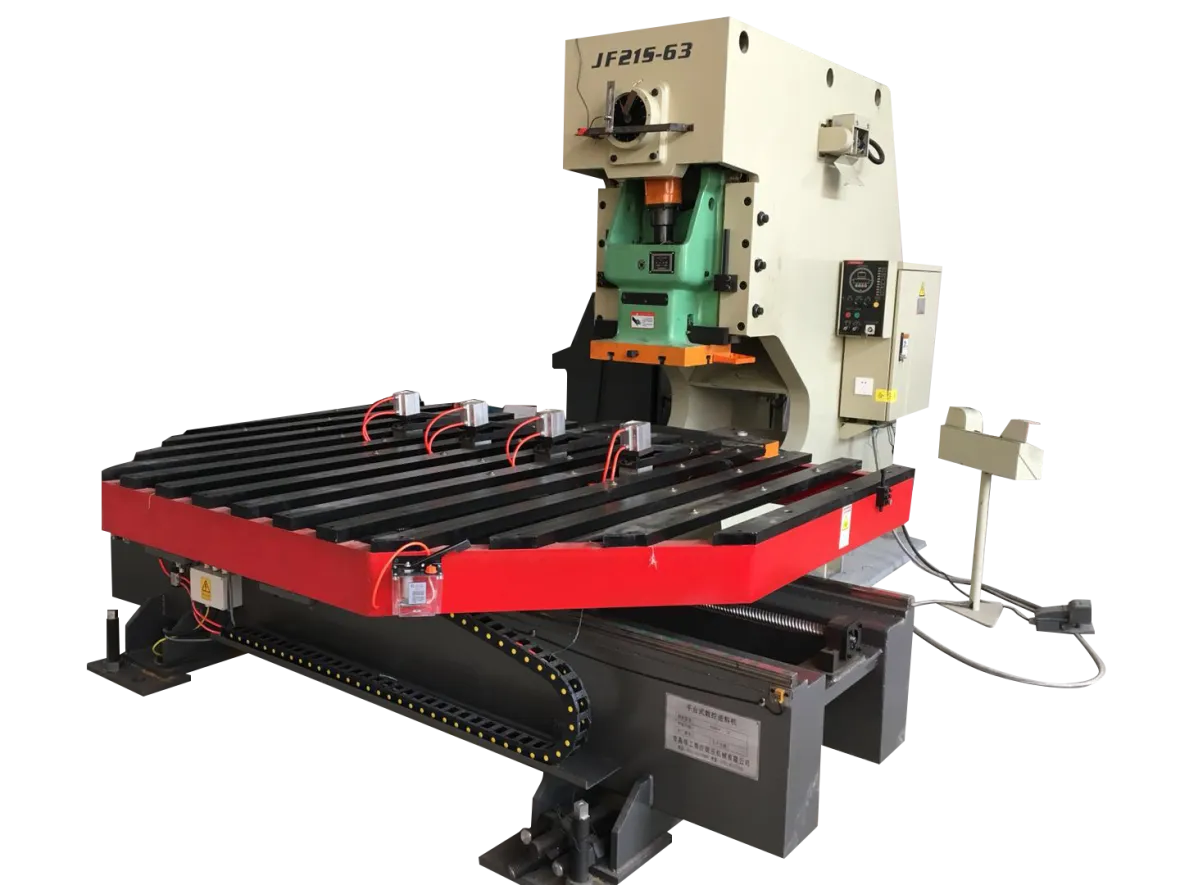

Presă pneumatică de perforat, JH21s, cu masă de alimentare
Presă pneumatică de perforat, seria JH21s, cu masă de alimentare, marca Rbqlty. Cadru sudat din oțel, ansamblu ambreiaj-frână cu fricțiune, acționat pneumatic, cu durată de viață lungă, zgomot redus și transmisie stabilă. Disponibilă în zece variante de forță nominală (250–4000 kN). Denumire | Presă pneumatică de perforat JH21s, cu masă de alimentare
Interesat de acest produs?
Descriere Detaliata

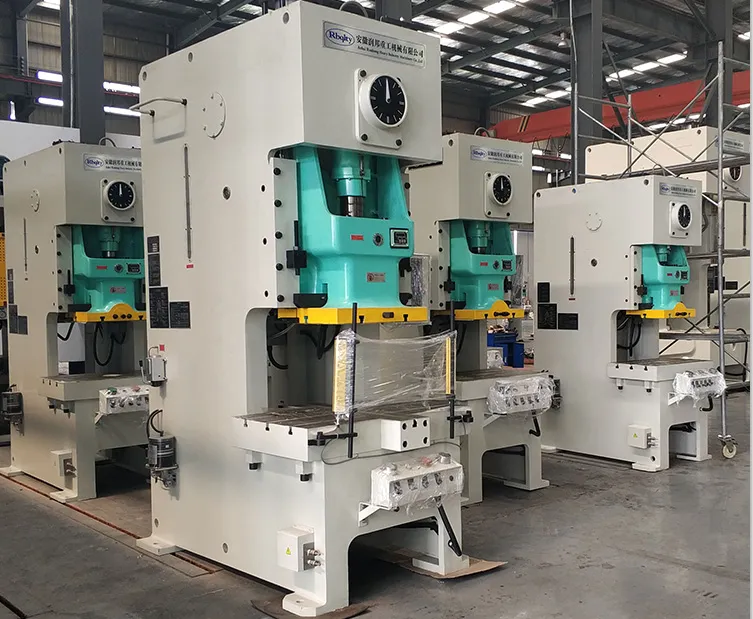

Seria JH21 — Presă pneumatică fixă, cu spate deschis, de înaltă performanță
Principalele caracteristici:
Cadrul acestei serii de prese este sudat din tablă de oțel, cu deformare redusă și rigiditate bună.
Această serie de echipamente adoptă un ansamblu combinat ambreiaj-frână cu fricțiune, acționat pneumatic, cu durată de viață lungă, zgomot redus și transmisie stabilă. Cele șase suprafețe ale șinei de ghidare asigură o precizie ridicată, pot prelungi durata de viață a matriței, iar reglarea înălțimii matriței este convenabilă și fiabilă; echipamentul dispune de oprire de urgență și de funcționare prin impulsuri, unică și continuă.
Opțional: sistem de control electric PLC, pernă de aer, dispozitiv de protecție de siguranță fotoelectric.

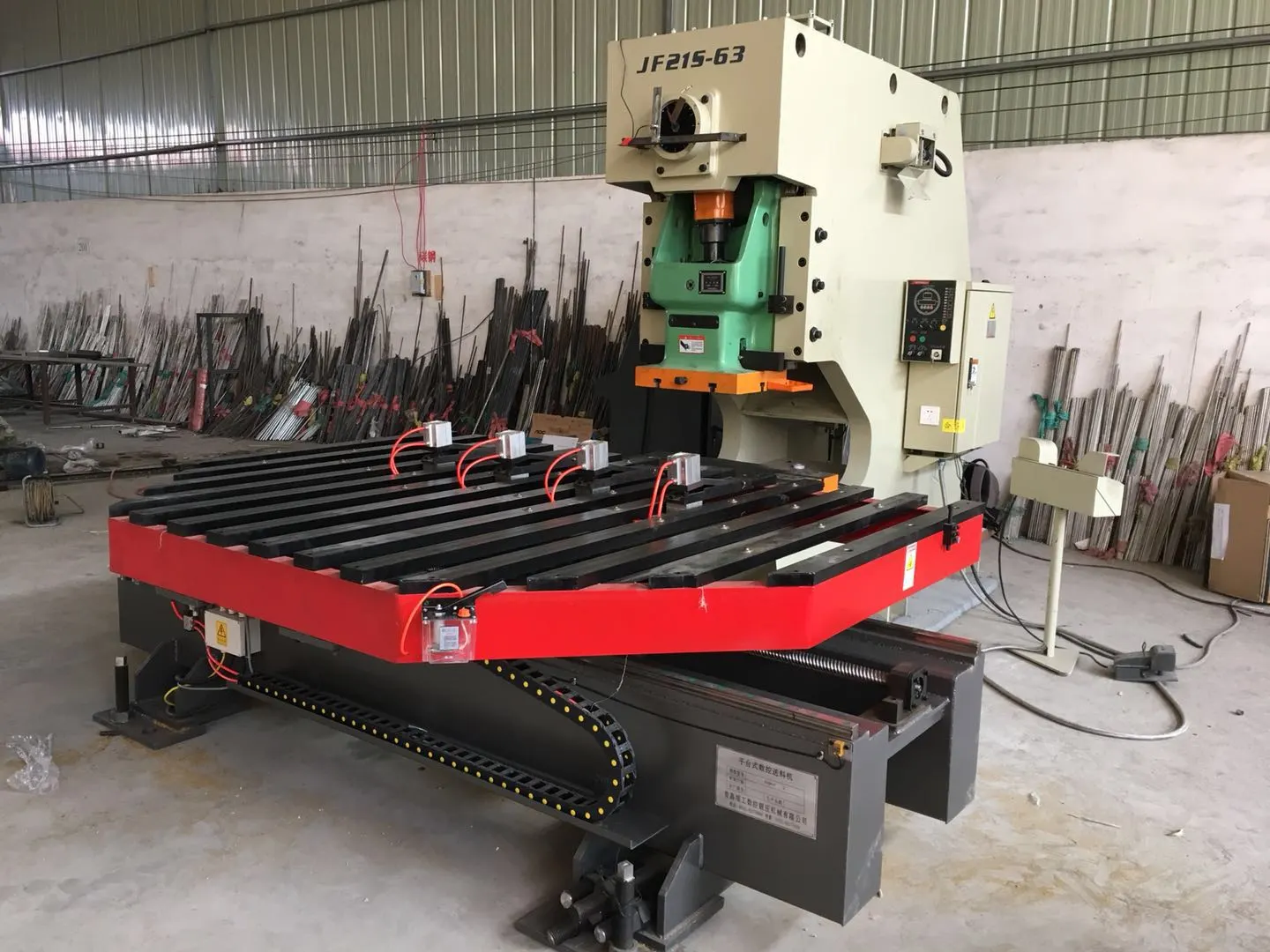

Echipament cu alimentator CNC servo (placă plată)

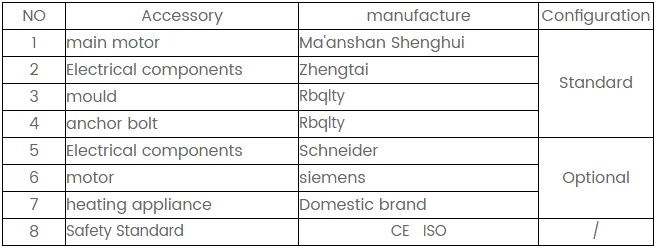

Componente

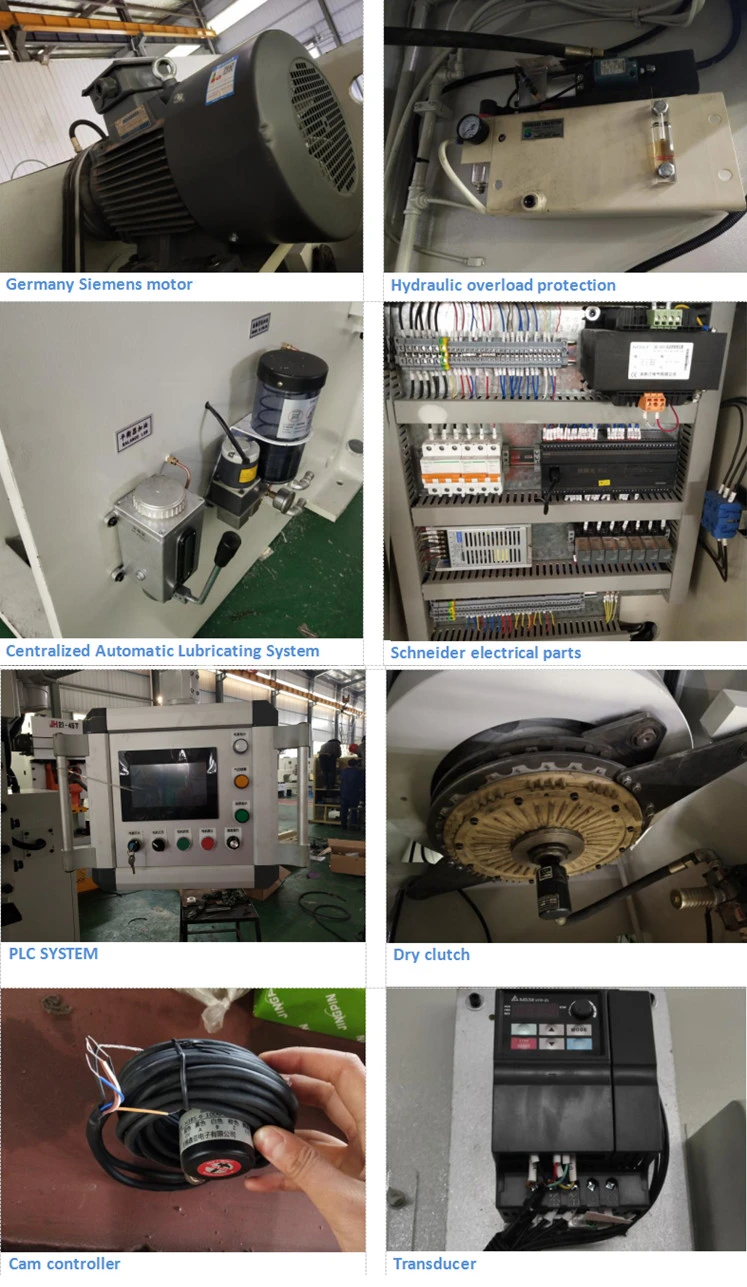

Fotografii ale principalelor componente:
Specificatii Tehnice
| Element | JH21-25 | JH21-45 | JH21-60 | JH21-80 | JH21-125 | JH21-160 | JH21-200 | JH21-250 |
|---|---|---|---|---|---|---|---|---|
| Forța nominală (kN) | 250 | 450 | 600 | 800 | 1250 | 1600 | 2000 | 2500 |
| Cursă la forța nominală (mm) | 3 | 4 | 4 | 5 | 6 | 6 | 6 | 6 |
| Cursă glisieră (mm) | 80 | 120 | 140 | 160 | 180 | 200 | 250 | 250 |
| Număr de curse (curse/min): | ||||||||
| Fix | 100 | 80 | 70 | 60 | 50 | 45 | 45 | 30 |
| Variabil | 60–100 | 50–80 | 45–70 | 40–60 | 35–50 | 30–45 | 25–45 | 20–30 |
| Înălțime închisă (mm) | 250 | 270 | 300 | 320 | 350 | 400 | 450 | 500 |
| Reglaj înălțime închisă (mm) | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 |
| Distanța de la centrul glisierei la cadru (mm) | 210 | 225 | 270 | 310 | 350 | 400 | 430 | 450 |
| Distanța dintre coloane (mm) | 450 | 515 | 560 | 610 | 670 | 736 | 910 | 980 |
| Dimensiune glisieră (bază): | ||||||||
| Stânga-dreapta (mm) | 360 | 410 | 480 | 540 | 620 | 700 | 880 | 950 |
| Față-spate (mm) | 250 | 340 | 400 | 460 | 520 | 580 | 650 | 700 |
| Dimensiune orificiu pentru mâner matriță: | ||||||||
| Diametru (mm) | 40 | 50 | 50 | 50 | 70 | 70 | 70 | 70 |
| Adâncime (mm) | 65 | 60 | 70 | 65 | 90 | 100 | 100 | 130 |
| Dimensiune masă de lucru: | ||||||||
| Stânga-dreapta (mm) | 720 | 825 | 930 | 950 | 1100 | 1170 | 1390 | 1500 |
| Față-spate (mm) | 400 | 440 | 520 | 600 | 680 | 760 | 840 | 880 |
| Diametru orificiu de evacuare (mm) | 150 | 150 | 150 | 180 | 200 | 180 | 200 | 200 |
