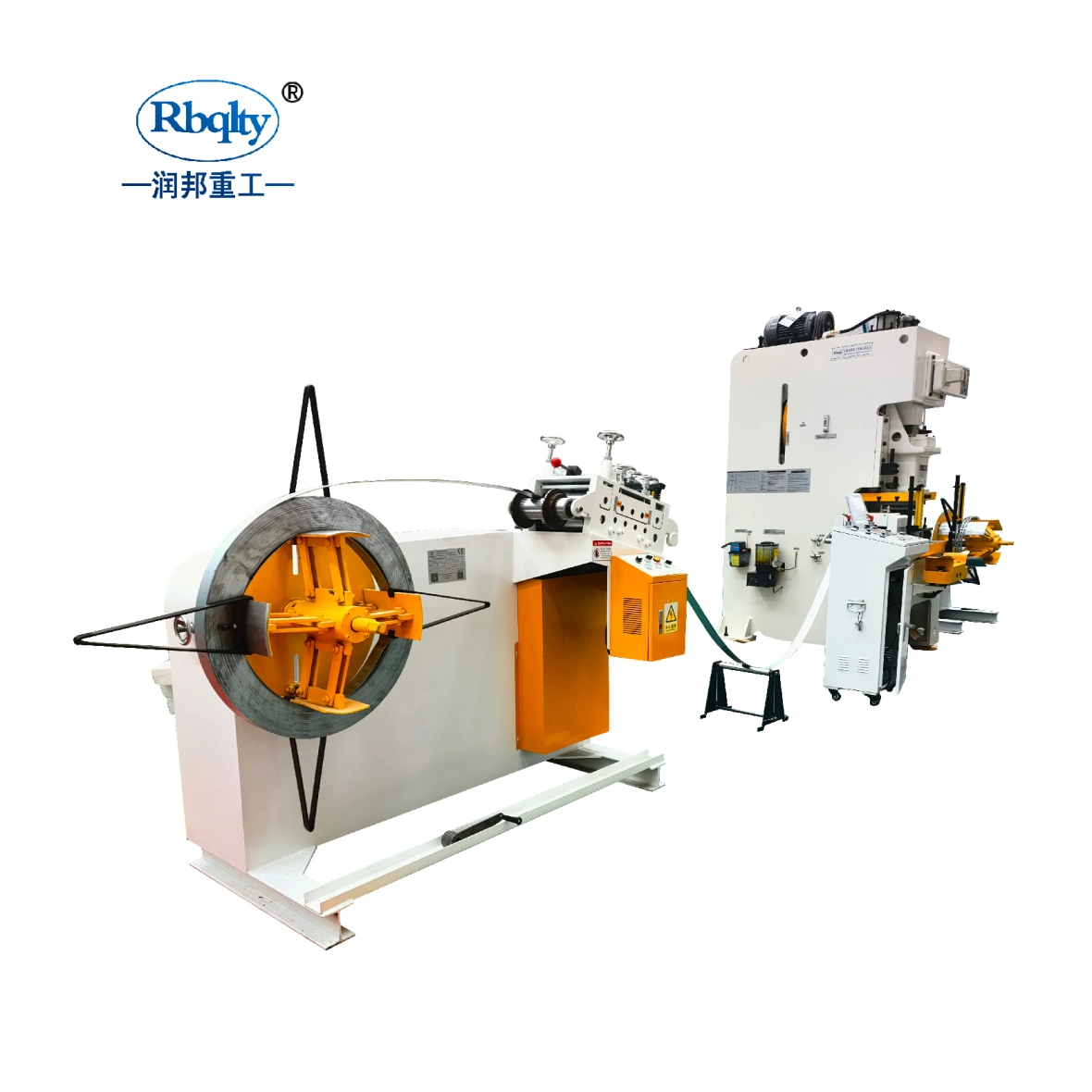

Presă pneumatică, seria YPA

Seria YPA — Presă pneumatică staționară, de înaltă performanță

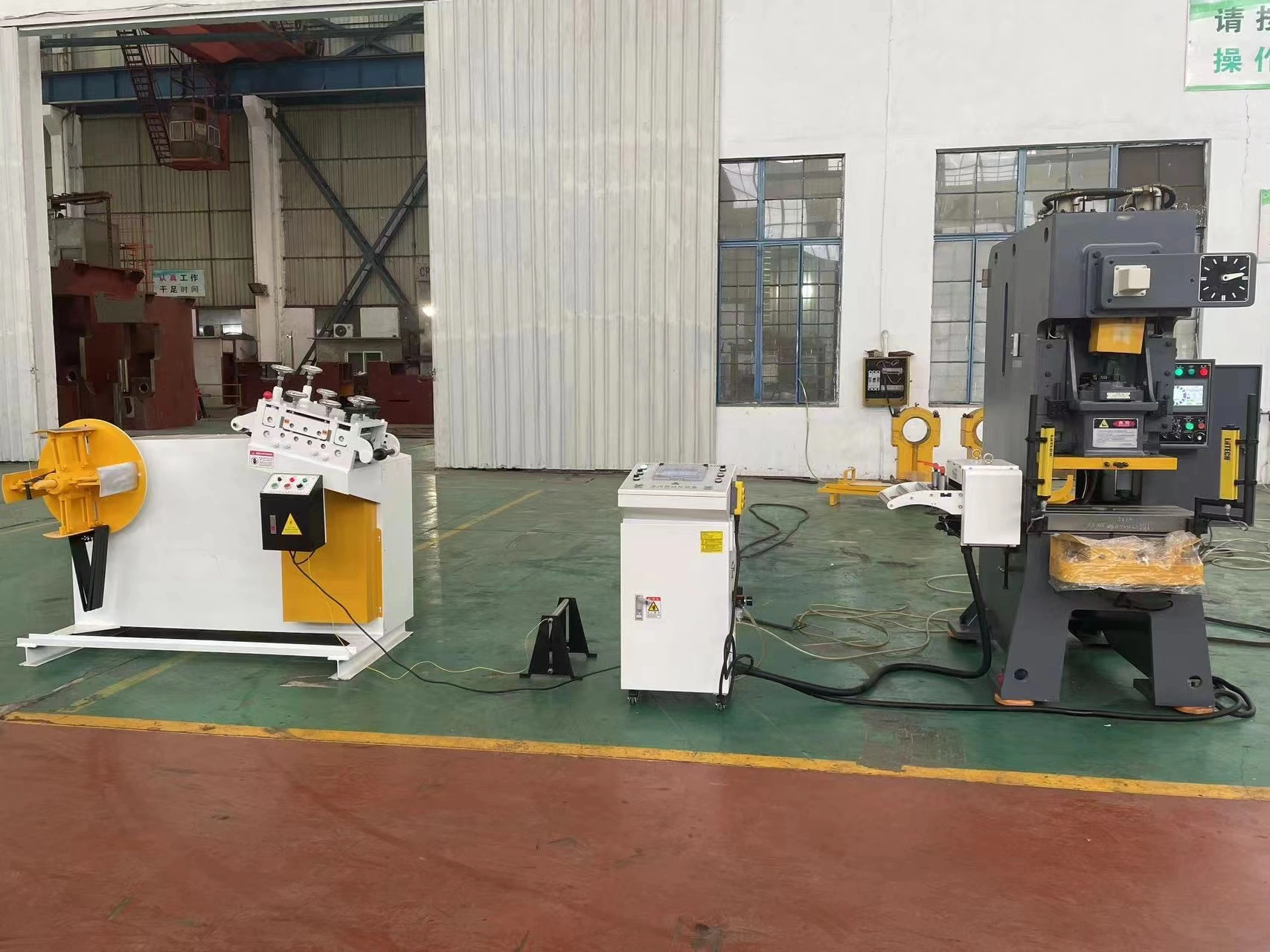

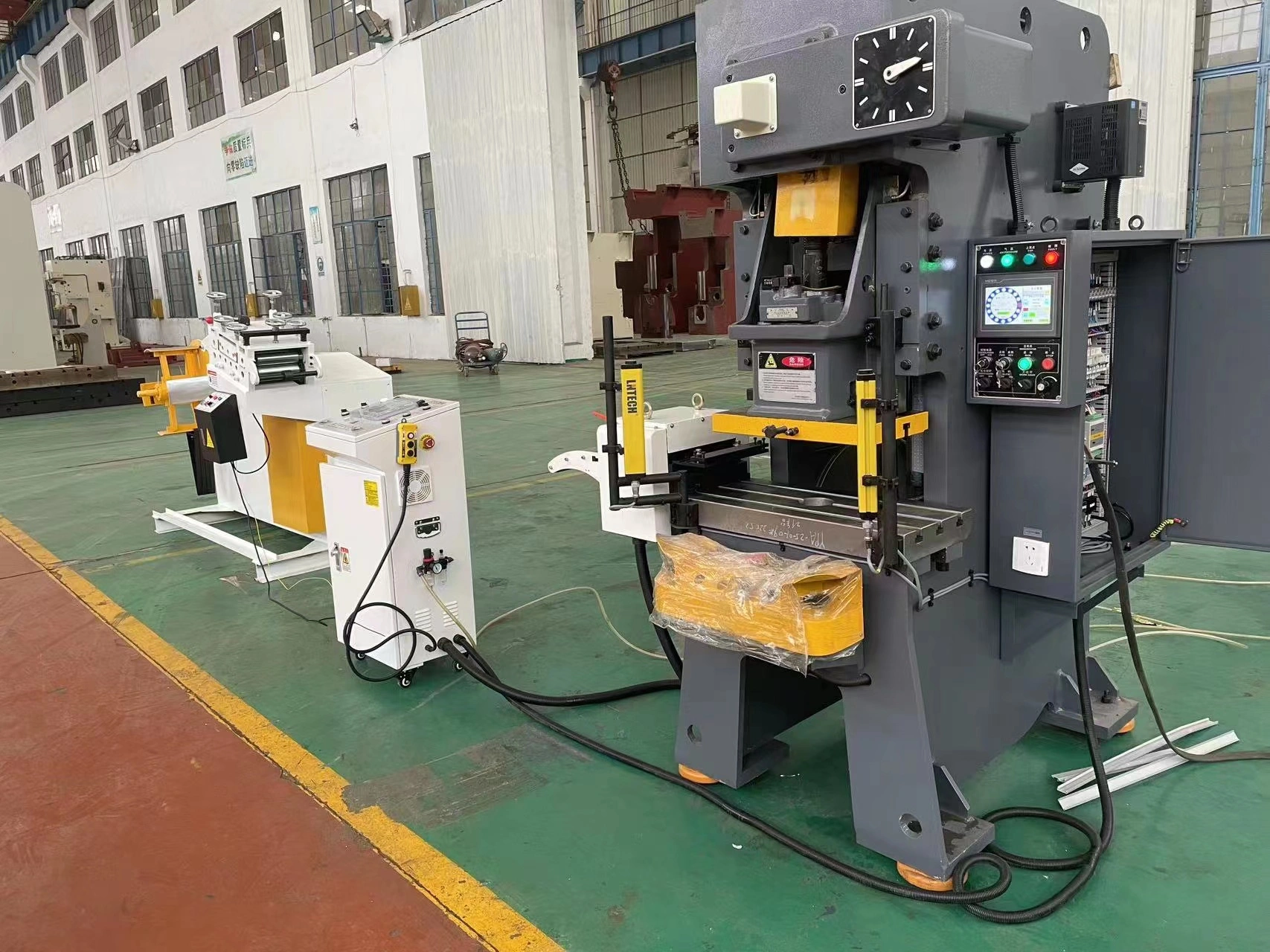

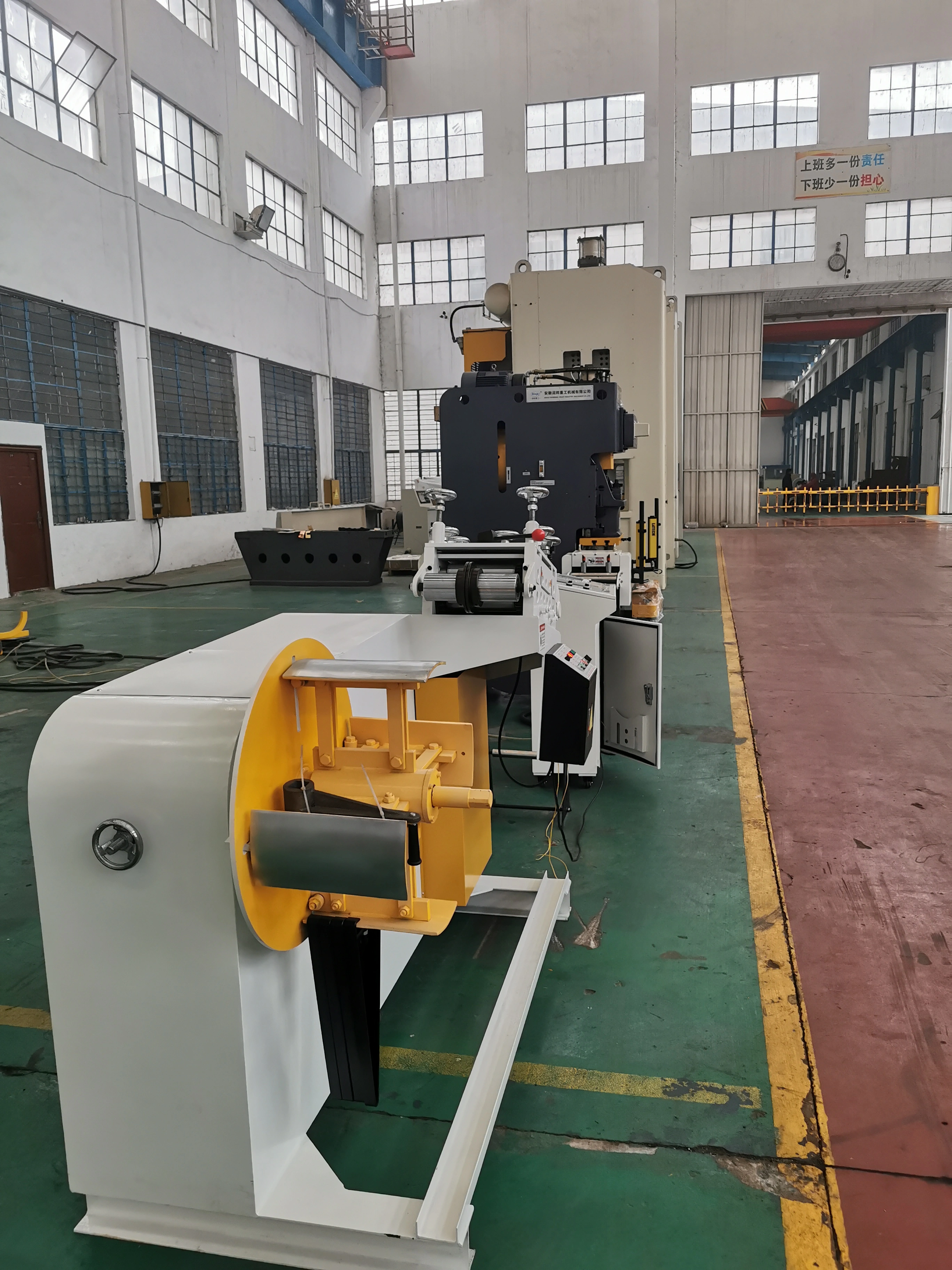

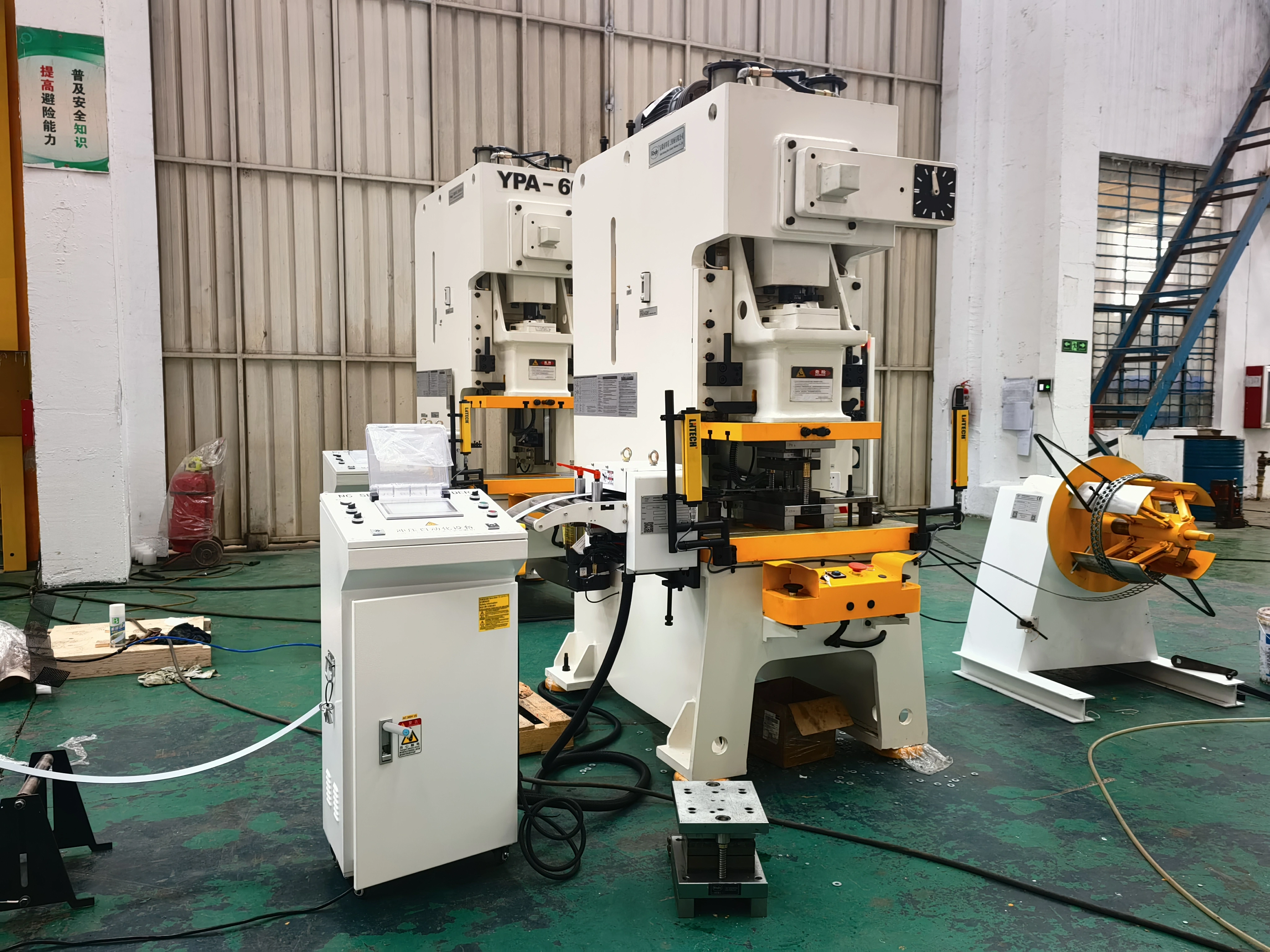

Fotografii ale echipamentului, pentru referință.

Echipament cu alimentator CNC servo (placă plată)

Principalele caracteristici:

Presele din seria YPA sunt prese cu un singur punct, de mare rezistență, cu mese fixe deschise, care introduc tehnologie avansată din Japonia și adoptă în totalitate proiectare optimizată asistată de calculator, utilizând software PROE și Solidworks pentru a realiza diverse teste de sarcină simulată, teste distructive și teste de solicitare. Au fost realizate analize și verificări de proiectare, iar fiecare produs, pe specificații, a trecut prin teste stricte de performanță și fiabilitate pentru confirmare. Mașina-unealtă întruchipează coordonarea și consistența mediului om-mașină. Produsul este potrivit pentru diverse procese de ambutisare, precum perforare, debitare, îndoire și ambutisare superficială. Caracteristicile structurale și de performanță includ, în principal, următoarele:

(1) Forma generală este estetică, structura este compactă, iar suprafața ocupată este redusă, reflectând coordonarea și consistența mediului om-mașină.
(2) Corpul complet sudat din oțel adoptă proiectare optimizată CAD, iar corpul este supus unui proces de recoacere electrică prin metoda cuptorului electric tip cărucior, pentru eliminarea tensiunilor, cu deformare redusă și rigiditate bună, ceea ce îmbunătățește calitatea pieselor procesate și durata de viață a matrițelor.
(3) Glisiera adoptă o șină de ghidare dreptunghiulară pe șase fețe, iar șina de ghidare și piesele de inserție sunt fabricate din materiale speciale, cu procesare specială. Ghidajul este lung, rezistent la uzură și de înaltă precizie. Capul cu bilă este nitrocarburat.
(4) Presa este echipată cu protecție hidraulică la suprasarcină, importată, cu răspuns rapid și acțiune simplă și fiabilă.
(5) Presa adoptă un dispozitiv manual de reglare a matriței, valoarea putând fi citită de pe etichetă.
(6) Utilizează ambreiaj-frână uscat cu fricțiune, cu interblocare prin arc pneumatic, transmisie stabilă, zgomot redus, durată de viață lungă și precizie ridicată.
(7) Arborele cotit este amplasat vertical, distanța dintre punctele de sprijin este scurtă, structura este compactă, iar dispunerea este rațională; angrenajul de transmisie funcționează cufundat în ulei, cu zgomot redus și uzură mică.
(8) Dispozitivul PLC importat dispune de diverse funcții de detecție, precum protecție la coborâre sub 135°, operare cu ambele mâini, protecție la presiunea aerului etc., și are o interfață de ieșire pentru alimentare automată, facilitând conectarea altor dispozitive și echipamente periferice, pentru automatizare și extindere funcțională convenabile. Această serie de prese dispune de funcționare prin impulsuri, continuă și unică, fiecare acțiune fiind interblocată cu celelalte.
(9) Sistemul principal de lubrifiere adoptă ungere motorizată, punct cu punct, cu pompă electrică de gresare pentru lubrifiere automată, fiind echipat cu un distribuitor progresiv. Timpul și cantitatea de alimentare cu ulei sunt controlate de sistemul PLC, iar blocarea circuitului de ulei este semnalizată automat printr-o alarmă.
(10) Componentele pneumatice adoptă supape solenoide duble. Componentele pneumatice (lubrifiator, filtru de separare a apei, supapă de reglare a presiunii) sunt instalate în interiorul corpului echipamentului, utilizând componente SMC, iar stratul exterior al componentelor este echipat cu o husă de protecție metalică. Este convenabilă reglarea presiunii aerului, iar performanța de procesare a sursei de aer este bună; supapa solenoidă dublă este sigură și fiabilă.
(11) Glisiera este echipată cu un dispozitiv pneumatic de echilibrare, pentru a echilibra greutatea glisierei, a elimina jocurile și a îmbunătăți stabilitatea de funcționare și precizia.
(12) Partea de control electric a presei este echipată cu o interfață pentru manipulator (robot), permițând producția automată cu conectare multi-echipament.
(13) Corpul este echipat cu un sistem independent de suflare cu aer, care poate fi controlat și conectat independent, facilitând producția zilnică cu matrițe.

Componente electrice și pneumatice:

Componentă | Brand / Descriere | Origine
Motor principal | Performanță specială de control/instrument | Nanjing
Controler PLC | Mitsubishi | Japonia
Ecran tactil | MCGS | Shenzhen
Supapă solenoidă dublă | Top Air | Taiwan
Contactor AC | Schneider (Franța) | Shanghai
Buton comutator, indicator luminos | Schneider (Franța) | Shanghai
Controler cu came | Yili | Yangzhou
Encoder rotativ | Atonicx | Coreea de Sud
Inele de etanșare (cilindru de echilibrare) | Han Sheng | Taiwan
Alte inele de etanșare | Han Sheng | Taiwan
Pompă de suprasarcină (circuit ulei) | Showa | Japonia
Sistem de lubrifiere centralizată | Southern Pump Industry | Zhejiang
Componente pneumatice principale | SMC | Japonia

Componente mecanice:

Componentă | Descriere | Origine
Corp echipament | Structură sudată din tablă de oțel | Rbqlty
Masă de lucru | Piese din oțel | Rbqlty
Arbore cotit | Forjă din oțel aliat | Rbqlty
Angrenaj | Oțel aliat | Rbqlty
Volant | Turnat | Rbqlty
Ambreiaj | Fricțiune pneumatică uscată | Shanghai/Zhejiang
Corp glisieră | Turnat | Rbqlty
Bielă | Turnat | Rbqlty
Șurub cu bile | Forjat | Rbqlty
Cilindru de echilibrare | Lin Hai | Taizhou
Rulment | Havalo | Marcă internă recunoscută
Pernă (cushion) | Easy | Yangzhou

Cerințe energetice și de mediu:

1. Tensiune de alimentare: 380 V±10%, 50 Hz±1%, trifazat, cinci fire.

2. Presiune aer: 0,4–0,6 MPa.

3. Temperatură de lucru: -10 °C～50 °C.

4. Umiditate de lucru: ≤85%.

Altele:

1. Presiune aer: mai mare de 5,5 kg/cm².

2. Manual de instrucțiuni: chineză, un exemplar;

3. Accesorii incluse: conform listei de ambalare;

4. După semnarea contractului, Partea A va furniza Părții B desene de confirmare pentru masa de lucru și suprafața inferioară a glisierei, în termen de o săptămână.
