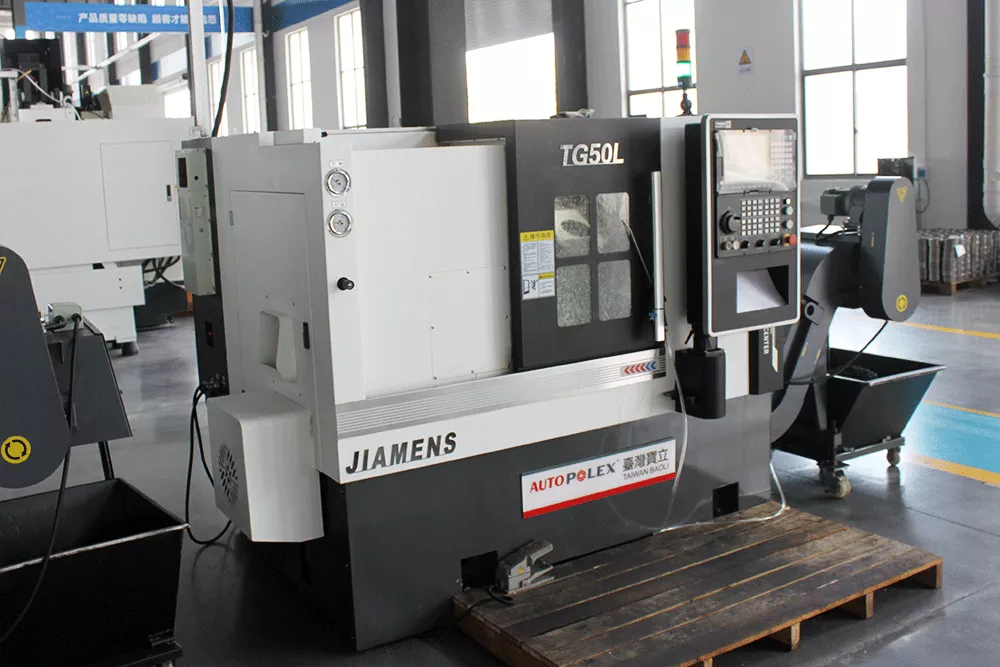

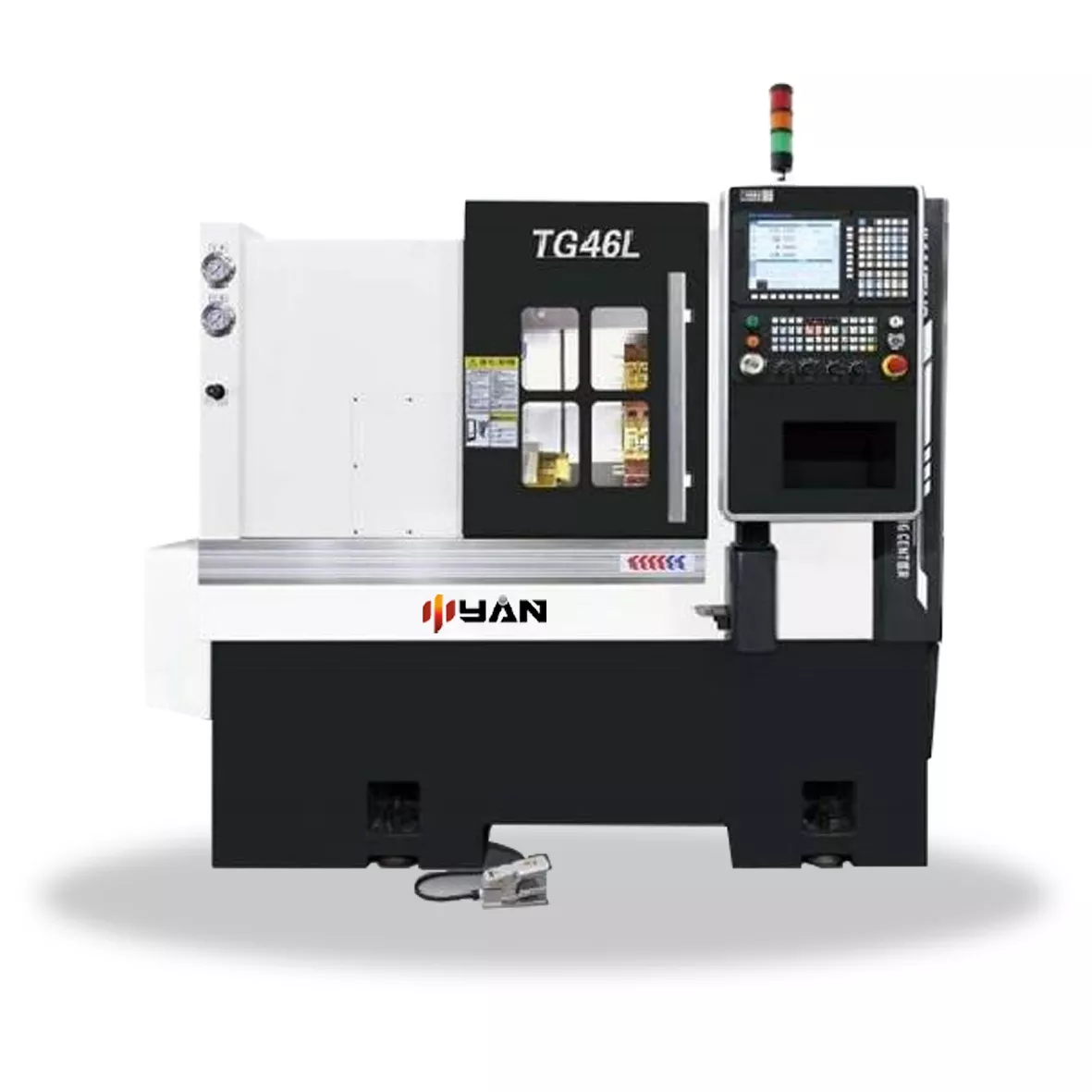

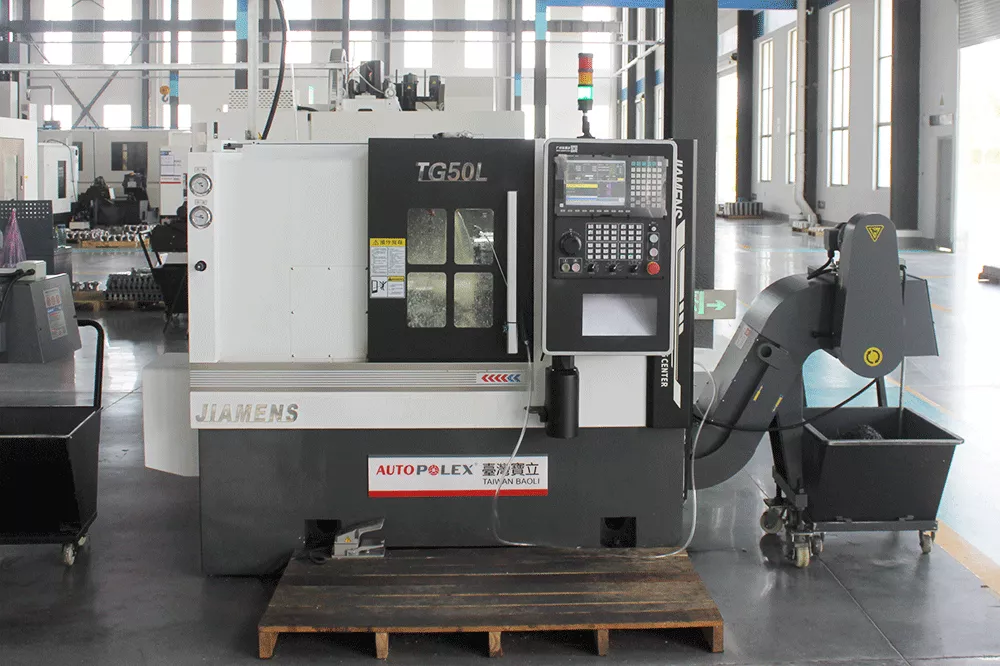

Strung CNC cu pat înclinat, cu șină de ghidare XCK36A/46A/50A
Strung CNC, cu pat înclinat și șină de ghidare liniară, seria XCK36A/46A/50A. Viteză mare, precizie ridicată, fiabilitate ridicată. Potrivit pentru piese de tip arbore și disc, de dimensiuni mici și medii. Viteză mare Precizie ridicată Fiabilitate ridicată
Interesat de acest produs?
Descriere Detaliata
Scopul mașinii-unelte
Mașina-unealtă este potrivită pentru prelucrarea diverselor piese de tip arbore și disc, de dimensiuni mici și medii, putând strunji diverse filete, arce, conuri și suprafețe curbe interioare și exterioare ale corpurilor de revoluție. Este utilizată pe scară largă în industrii precum echipamente sanitare, robinete, aparate electrice, instrumente, automobile, motociclete și rulmenți etc.
(TEXT SIMPLU, NU TABEL):

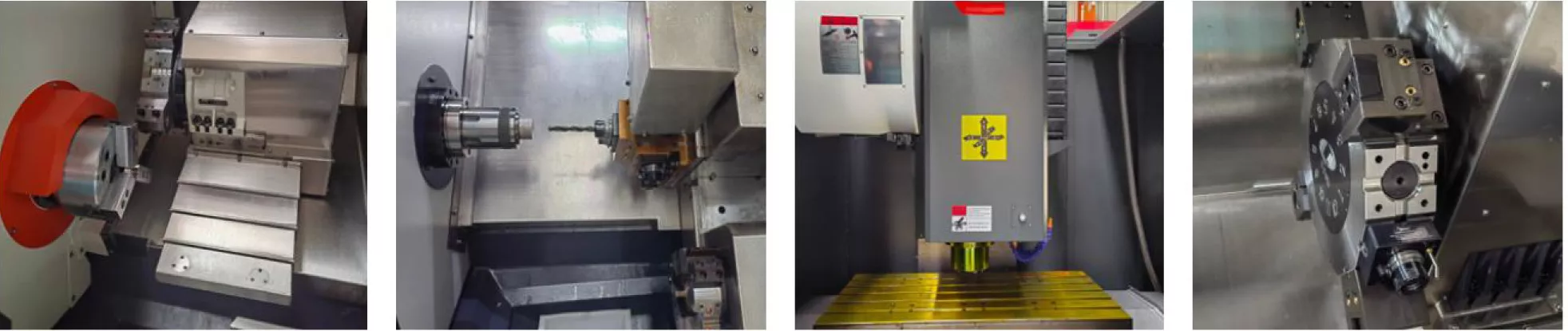

Caracteristicile strungului CNC
Șină liniară din Taiwan, de înaltă precizie • Unitate arbore principal de mare viteză • Fontă turnată, de rezistență ridicată
Lubrifiere centralizată automată • Pat înclinat • Turelă motorizată, opțională
Specificatii Tehnice
| Element | Unitate | XCK36A | XCK46A | XCK50A |
|---|---|---|---|---|
| Diametru maxim de rotație pe patul strungului | mm | 360 | 460 | 560 |
| Diametru maxim de rotație peste sanie | mm | 140 | 260 | 300 |
| Lungime maximă de prelucrare | mm | 300 | 350 | 350/500/800/1250 |
| Diametru maxim al barei | mm | 38/44 | 44 | 55/75 |
| Diametru maxim de prelucrare disc | mm | 360 | 440/360 | 440/360 |
| Formă capăt arbore principal | GB59001 | A2-5 | A2-5 | A2-6/8 |
| Diametru orificiu arbore principal | Ø/mm | 48/56 | 56 | 66/66/86 |
| Interval turație arbore principal | rpm | 50–4000 | 50–3500 | 0–3000 |
| Mod de reglare arbore principal | — | Reglare continuă | Reglare continuă | Reglare continuă |
| Putere motor arbore principal | kW | 5,5 | 7,5 | 11/11/15 |
| Tip mandrină | — | Mandrină hidraulică | Mandrină hidraulică | Mandrină hidraulică |
| Dimensiune mandrină | inch | 6 | 8 | 10 |
| Viteză rapidă de deplasare axa X | m/min | 24 | 24 | 24 |
| Viteză rapidă de deplasare axa Z | m/min | 24 | 24 | 24 |
| Cuplu servomotor axa X | N·m | 6 | 7,5 | 10/15 |
| Cuplu servomotor axa Z | N·m | 6 | 7,5 | 10/15 |
| Cursă axa X | mm | 185 | 240 | 240 |
| Cursă axa Z | mm | 350 | 400 | 400/540/860/1300 |
| Tip șină de ghidare | — | Șină liniară | Șină liniară | Șină liniară |
| Tip turelă | — | Orizontală, 8/12 posturi | Orizontală, 8/12 posturi | Orizontală, 8/12 posturi |
| Dimensiune sculă (sculă pătrată/sculă de alezat) | mm | 20×20/Ø25 | 25×25/Ø32 | 25×25/Ø32 |
| Tip păpușă mobilă | — | Hidraulică | Hidraulică | Hidraulică |
| Diametru manșon păpușă mobilă | Ø/mm | 65 | 70 | 70/90 |
| Cursă manșon păpușă mobilă | mm | 60 | 80 | 80 |
| Con manșon păpușă mobilă | — | MT4# | MT5# | MT5# |
| Putere totală nominală | kW | 9 | 11 | 14/18 |
| Curent total nominal | A | 19 | 23 | 30 |
| Greutate mașină-unealtă | kg | 2500 | 3000 | 3200/3600/4500/5200 |

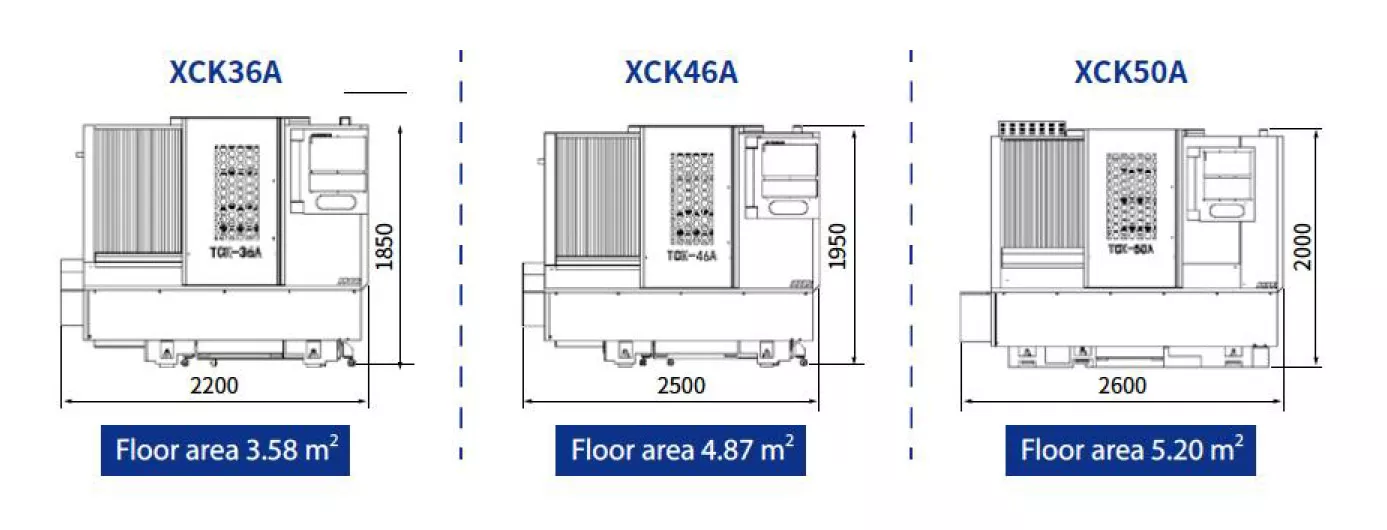

| Dimensiuni de gabarit (L×l×H) | mm | 2200×1636×1850 | 2500×1950×1950 | 2600/2700/3300/3750×2000×2000 |
