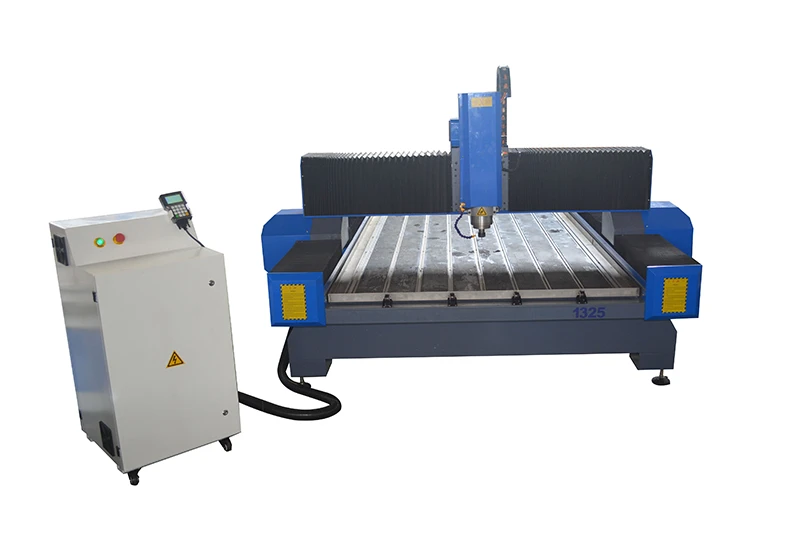

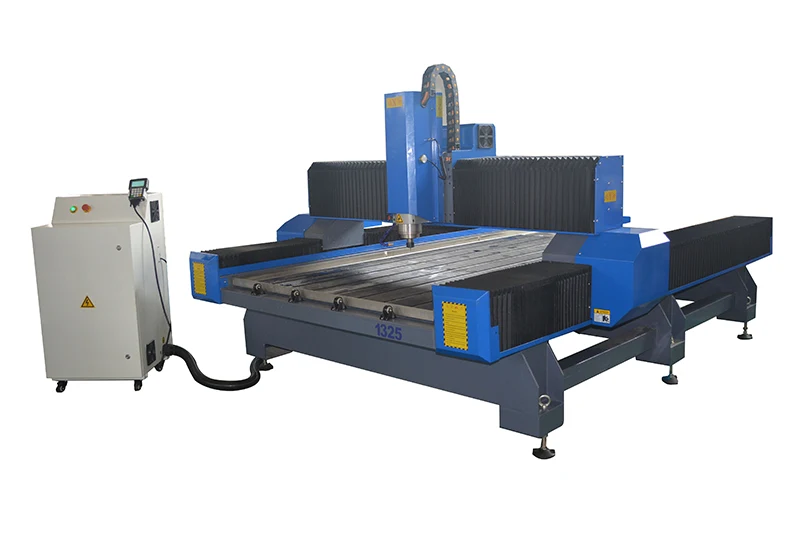

Echipament CNC de prelucrare a pietrei 1325 (4×8) — ELECNC-1325S
ELECNC-1325S este un echipament CNC de gravare și tăiere a pietrei, format 4×8 (1300 × 2500 mm), cu arbore cu răcire cu apă și bazin din oțel inoxidabil cu pulverizator de răcire prin ceață pentru un efect de răcire superior și o durată de viață extinsă. Conceput cu un corp robust specific prelucrării pietrei — mai gros și mai rezistent decât structurile standard — echipamentul s-a impus ca alegere populară în industria gravurii și tăierii CNC a pietrei. Toate specificațiile pot fi personalizate la cerere, inclusiv arborele (3–6 kW), controlerul (Mach3 / DSP A11) și sistemul de acționare (motor pas cu pas standard; servo Leadshine sau YASKAWA opțional).
Interesat de acest produs?
Descriere Detaliată
Echipamentul CNC de prelucrare a pietrei ELECNC-1325S combină precizie ridicată, viteză mare de prelucrare și un sistem de răcire eficient, reunind astfel cerințele principale ale industriei de gravură și tăiere CNC a pietrei. Arborele standard cu răcire cu apă de 3 kW (24.000 rpm) asigură performanță în operații de gravare; pentru tăiere, sunt disponibile arbori de 4,5 kW, 5,5 kW sau 6 kW ca opțiuni.
Corpul echipamentului este realizat dintr-un pat CNC special pentru piatră, cu structură masivă tratată prin călire — mai groasă și mai robustă decât versiunile standard — pentru a absorbi vibrațiile generate în prelucrarea materialelor dure. Masa de lucru este prevăzută cu caneluri T și bazin din oțel pentru colectarea apei de răcire; bazin din oțel inoxidabil disponibil ca opțiune.
Sistemul de răcire prin ceață — pulverizator integrat cu bazin SS — asigură răcirea continuă a sculei și reduce praful de piatră la sursă. Capotajele de protecție pentru axele X și Y protejează ghidajele liniare împotriva particulelor abrazive, prelungind durata de viață a componentelor de precizie.
Sistemul de control standard Mach3 (PC-based) poate fi înlocuit opțional cu controlerul standalone DSP A11 (RichAuto) sau cu un volan wireless. Sistemul de acționare standard folosește motoare pas cu pas; opțional, sunt disponibile servomotoare Leadshine sau YASKAWA Japonia.
Caracteristici principale
Arbore cu răcire cu apă — viteză și precizie ridicate în tăierea și gravarea pietrei
Capotaj anti-praf — protejează ghidajele și mecanismele de precizie, prelungind durata de viață a echipamentului
Bazin SS cu pulverizator de răcire prin ceață — efect de răcire superior față de răcirea cu apă simplă
Toate specificațiile pot fi personalizate la cererea clientului
Accesorii opționale router CNC pentru piatră

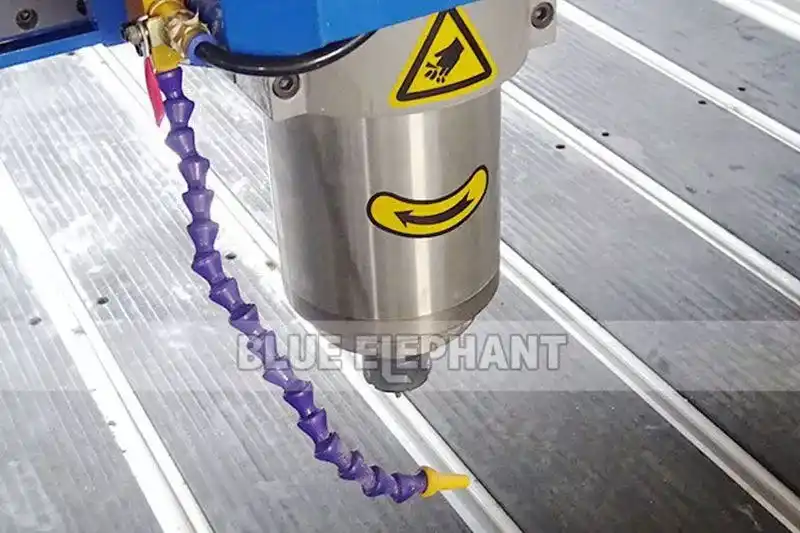

Arbore
Volan de avans manual

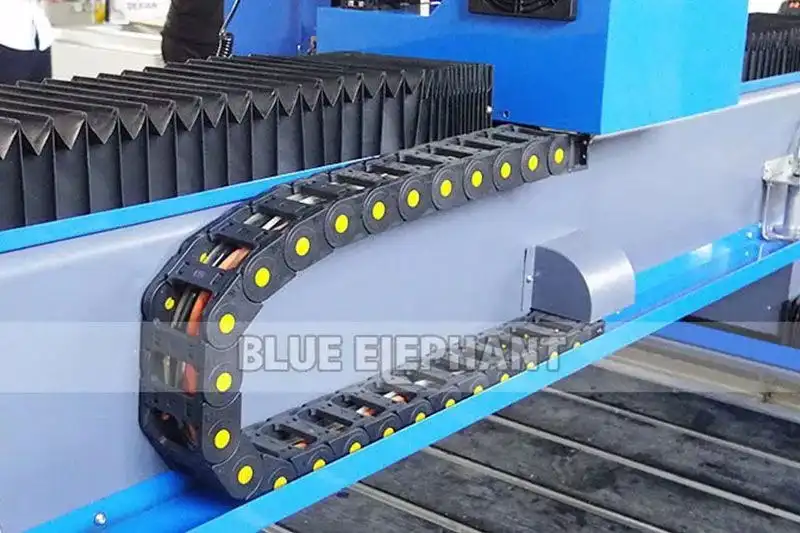

Lanț portcablu

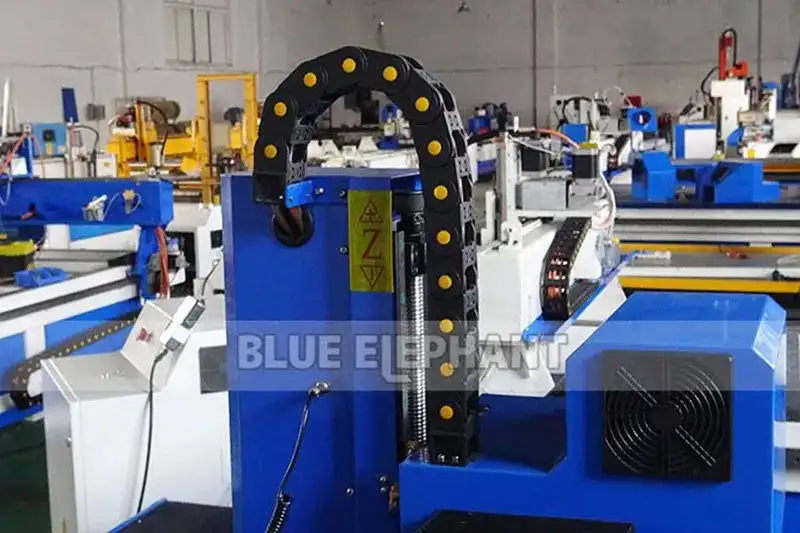

Axa Z
Aplicații
Echipamentul CNC pentru piatră poate executa: gravare în linie, gravare 2D plană, gravare 3D în relief și alte operații de prelucrare. Poate procesa marmură, granit, jad, cristal, pietre funerare, agat, ceramică, sticlă, materiale plastice, panouri compozite chimice, oțel inoxidabil, fier, cupru și altele.
MATERIALE
Piatră: granit, marmură, șist, bazalt, bolovani, ceramică, porțelan, piatră naturală și artificială
Lemn: lemn natural, placaj, lemn moale, lemn tare, fibră de lemn, PAL, panel melaminos, LDF, MDF, achipan
Materiale plastice și cauciuc: acrilic, ABS, HDPE, PVC, LDPE, UHMW, rășină, panou bicolor, PP, EVA
Metale moi: aluminiu, alamă, cupru, oțel carbon
Materiale compozite: aluminiu-plastic, cupru compozit, titan compozit, zinc compozit
Specificații Tehnice
| Parametru | ELECNC-1325S |
|---|---|
| Identificare echipament | |
| Marcă | Blue Elephant |
| Model | ELECNC-1325S |
| Suprafață și curse de lucru | |
| Cursă X × Y (standard) | 1300 × 2500 mm |
| Cursă X × Y (opțional) | 1500 × 3000 mm; 2000 × 3000 mm; 2000 × 4000 mm etc. |
| Cursă Z (standard) | 200 mm |
| Cursă Z (opțional) | 300 mm; 400 mm; 500 mm etc. |
| Arbore principal | |
| Putere arbore (standard) | 3 kW |
| Turație arbore | 24.000 rpm |
| Putere arbore (opțional) | 4,5 kW / 5,5 kW / 6 kW |
| Răcire | Cu apă |
| Invertor | |
| Invertor | 3,7 kW Fuling |
| Sistem de control | |
| Sistem de control (standard) | Mach3 |
| Sistem de control (opțional) | Mach3 cu volan wireless / DSP A11 (RichAuto) |
| Transmisie | |
| Ghidaje liniare | Taiwan, nr. 20 |
| Ghidaje liniare (opțional) | Taiwan, nr. 25 |
| Transmisie X, Y | Cremalie + angrenaj elicoidal Germania |
| Transmisie Z | Șurub cu bile TBI de înaltă precizie |
| Motor și driver | |
| Motor și driver (standard) | Motor pas cu pas + driver |
| Motor și driver (opțional) | Servo Leadshine sau servo YASKAWA Japonia |
| Structura echipamentului | |
| Corp | Pat CNC special piatră — structură masivă cu tratament de călire |
| Masă de lucru (standard) | T-slot cu bazin din oțel pentru apă |
| Masă de lucru (opțional) | Bazin din oțel inoxidabil |
| Capotaj protecție ghidaje | Capotaje X și Y |
| Sistem de răcire | |
| Răcire arbore | Cu apă |
| Răcire suplimentară | Bazin SS cu pulverizator de răcire prin ceață |
| Presiune pneumatică | |
| Presiune de lucru aer comprimat | 0,6 MPa |
| Sistem de lubrifiere | Lubrifiere automată |
| Calibrare sculă | Senzor de calibrare manuală a sculei |
| Cablare | |
| Cabluri portante | Igus (Germania) — CE, cUL |
| Software și comunicare | |
| Software compatibil | ArtCAM, Alphacam, Type3, Ucancam, Aspire etc. |
| Limbaj de comandă | G-Code |
| Performanțe cinematice | |
| Viteză deplasare rapidă | 25 m/min |
| Viteză de lucru | 0–20 m/min |
| Acuratețe | |
| Acuratețe repoziționare | ±0,05 mm |
| Acuratețe de prelucrare | ±0,05 mm |
| Alimentare electrică | |
| Tensiune | 220 V 1PH/3PH 50 Hz/60 Hz / 380 V 3PH 50 Hz/60 Hz |
