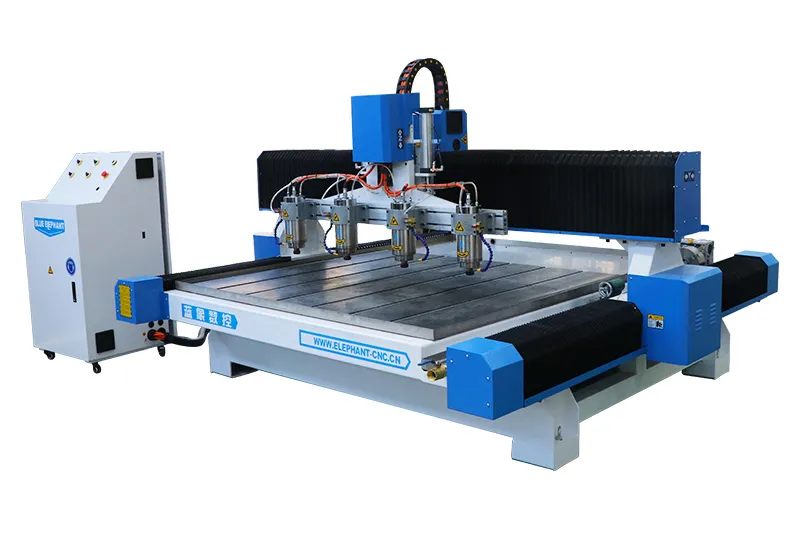

Echipament CNC de prelucrare a pietrei 1815 cu 4 arbori — ELECNC-1815S
ELECNC-1815S este un echipament CNC de prelucrare a pietrei cu 4 arbori independenți, conceput pentru producție în serie — prelucrează simultan 4 piese identice sau completează 4 operații în paralel pe suprafața de lucru de 1800 × 1500 mm. Planul de lucru cu bazin integrat și funcția de pulverizare apă pentru răcirea arborilor îl fac deosebit de potrivit pentru industria pietrei și prelucrarea metalelor. Toate specificațiile pot fi personalizate, inclusiv puterea arborilor (3–6 kW), controlerul (Mach3 / DSP) și sistemul de acționare (motor pas cu pas standard; servo Leadshine sau YASKAWA opțional).
Interesat de acest produs?
Descriere Detaliată
Descriere
Echipamentul CNC cu 4 arbori ELECNC-1815S este proiectat pentru producătorii care necesită volume mari de piese identice din piatră, ceramică sau metal. Cei 4 arbori independenți funcționează simultan, crescând semnificativ productivitatea față de un echipament cu un singur arbore, fără a crește proporțional timpul de ciclu.
Corpul echipamentului este realizat dintr-un pat CNC special pentru piatră, cu structură masivă tratată prin călire — mai groasă și mai rezistentă decât versiunile standard — pentru a absorbi vibrațiile generate în prelucrarea materialelor dure. Planul de lucru cu bazin integrat colectează apa de răcire și reziduurile de piatră, menținând zona de lucru curată. Funcția de pulverizare apă reduce uzura arborilor pe parcursul prelucrării, prelungind durata lor de viață.
Sistemul de control standard Mach3 asigură compatibilitate G-Code cu principalele software-uri CAM pentru gravură (ArtCAM, Aspire, Type3, Ucancam, Alphacam), iar opțional pot fi instalate servomotoare Leadshine sau YASKAWA Japonia în locul motoarelor pas cu pas standard. Echipamentul poate fi utilizat și în industria prelucrării lemnului, în special pentru esențe tari și alte materiale compatibile.
Caracteristici principale
Plan de lucru cu bazin — adaptat pentru prelucrarea umedă în industria pietrei și a metalelor
Funcție de pulverizare apă — reduce uzura arborilor în timpul prelucrării; prelungește durata de viață a echipamentului
Componente din mărci internaționale pentru motor și driver — durată de viață extinsă și fiabilitate ridicată
Utilizabil și în industria prelucrării lemnului: esențe tari și alte materiale
Accesorii opționale router CNC pentru piatră

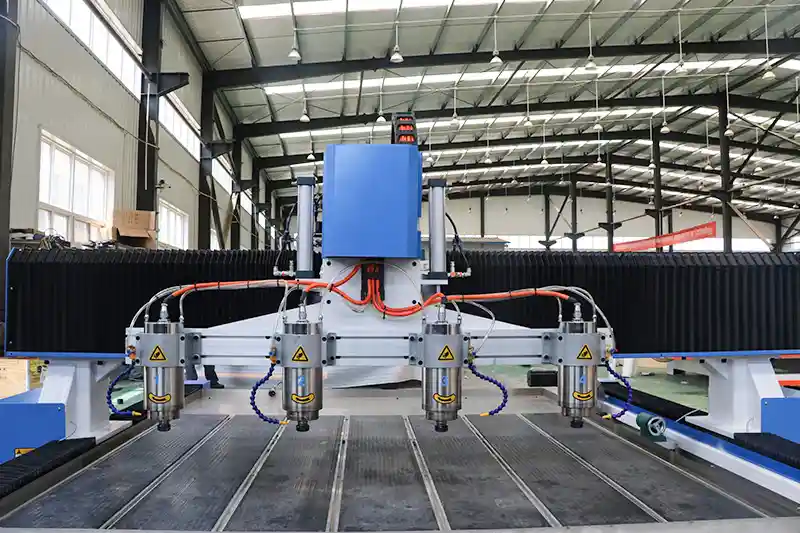

4 arbori (upgrade putere: 4,5 kW / 5,5 kW / 6 kW)

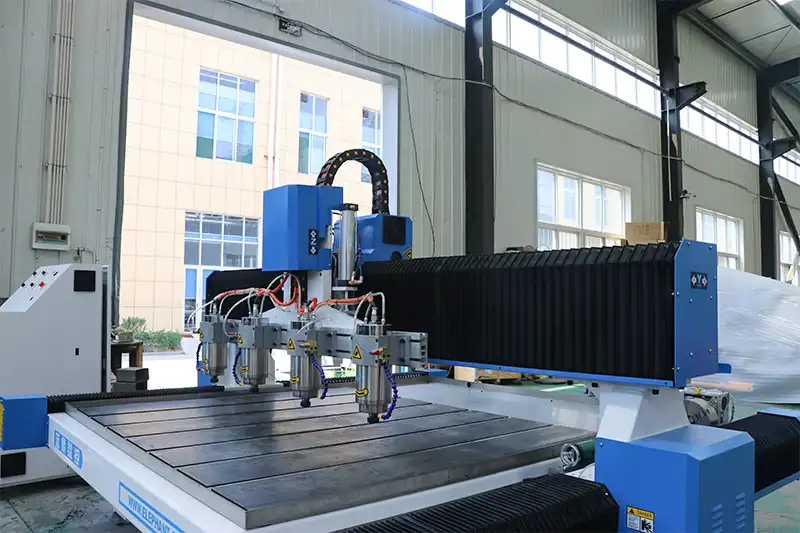

Masă de lucru cu vacuum și caneluri T

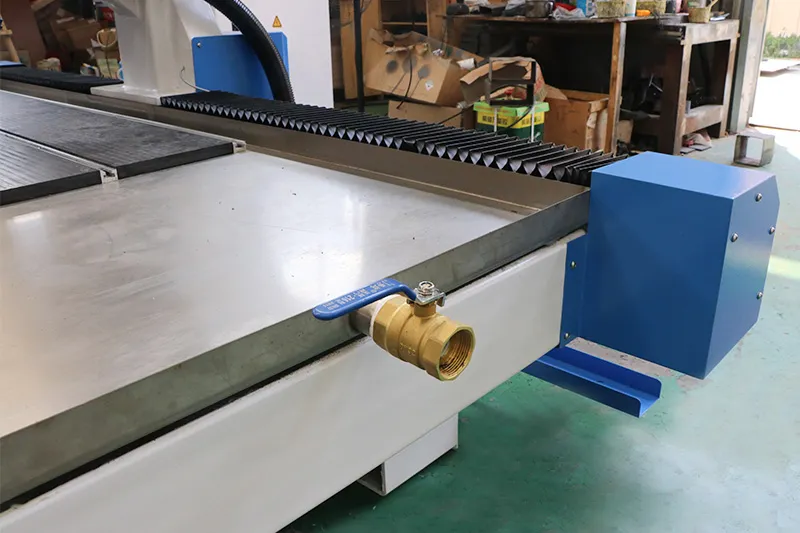

Supapă de apă

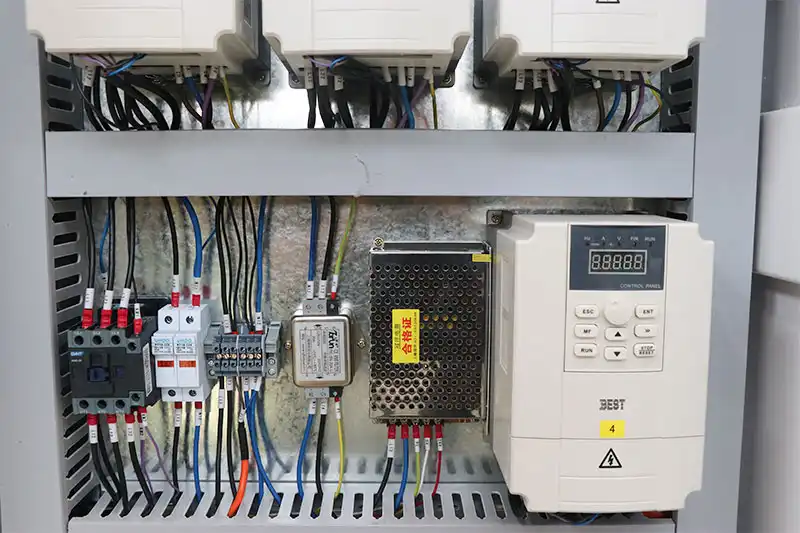

Componente electronice
Aplicații
Echipamentul CNC pentru piatră poate executa: gravare în linie, gravare 2D plană, gravare 3D în relief și alte operații de prelucrare. Poate procesa marmură, granit, jad, cristal, pietre funerare, agat, ceramică, sticlă, materiale plastice, panouri compozite chimice, oțel inoxidabil, fier, cupru și altele.
MATERIALE
Piatră: granit, marmură, șist, bazalt, bolovani, ceramică, porțelan, piatră naturală și artificială
Lemn: lemn natural, placaj, lemn moale, lemn tare, fibră de lemn, PAL, panel melaminos, LDF, MDF, achipan
Materiale plastice și cauciuc: acrilic, ABS, HDPE, PVC, LDPE, UHMW, rășină, panou bicolor, PP, EVA
Metale moi: aluminiu, alamă, cupru, oțel carbon
Materiale compozite: aluminiu-plastic, cupru compozit, titan compozit, zinc compozit
Specificații Tehnice
| Parametru | ELECNC-1815S |
|---|---|
| Identificare echipament | |
| Marcă | Blue Elephant |
| Model | ELECNC-1815S |
| Număr arbori | 4 |
| Suprafață și curse de lucru | |
| Cursă X × Y (standard) | 1800 × 1500 mm |
| Cursă X × Y (opțional) | 1500 × 3000 mm; 2000 × 3000 mm; 2000 × 4000 mm etc. |
| Cursă Z (standard) | 200 mm |
| Cursă Z (opțional) | 300 mm; 400 mm; 500 mm etc. |
| Arbore principal | |
| Putere arbore (standard) | 3 kW |
| Turație arbore | 24.000 rpm |
| Putere arbore (opțional) | 4,5 kW / 5,5 kW / 6 kW |
| Răcire | Cu apă + pulverizator |
| Invertor | |
| Invertor | 3,7 kW Fuling |
| Sistem de control | |
| Sistem de control (standard) | Mach3 |
| Sistem de control (opțional) | Controler DSP (handle) |
| Transmisie | |
| Ghidaje liniare (standard) | Taiwan, nr. 20 |
| Ghidaje liniare (opțional) | Taiwan, nr. 25 |
| Transmisie X, Y | Cremalie + angrenaj elicoidal Germania |
| Transmisie Z | Șurub cu bile TBI de înaltă precizie |
| Motor și driver | |
| Motor și driver (standard) | Motor pas cu pas + driver |
| Motor și driver (opțional) | Servo Leadshine sau servo YASKAWA Japonia |
| Structura echipamentului | |
| Corp | Pat CNC special piatră — structură masivă cu tratament de călire |
| Masă de lucru (standard) | T-slot cu bazin din oțel pentru apă |
| Masă de lucru (opțional) | Masă cu vacuum și caneluri T / bazin din oțel inoxidabil |
| Capotaj protecție ghidaje | Capotaje X și Y |
| Sistem de lubrifiere | Lubrifiere automată |
| Calibrare sculă | Senzor de calibrare manuală a sculei |
| Cablare | |
| Cabluri portante | Igus (Germania) — CE, cUL |
| Sistem de răcire | |
| Răcire | Cu apă |
| Presiune pneumatică | |
| Presiune de lucru aer comprimat | 0,6 MPa |
| Software și comunicare | |
| Software compatibil | ArtCAM, Alphacam, Type3, Ucancam, Aspire etc. |
| Limbaj de comandă | G-Code |
| Performanțe cinematice | |
| Viteză deplasare rapidă | 25 m/min |
| Viteză de lucru | 0–20 m/min |
| Acuratețe | |
| Acuratețe repoziționare | ±0,05 mm |
| Acuratețe de prelucrare | ±0,05 mm |
| Alimentare electrică | |
| Tensiune | 220 V 1PH/3PH 50 Hz/60 Hz / 380 V 3PH 50 Hz/60 Hz |
