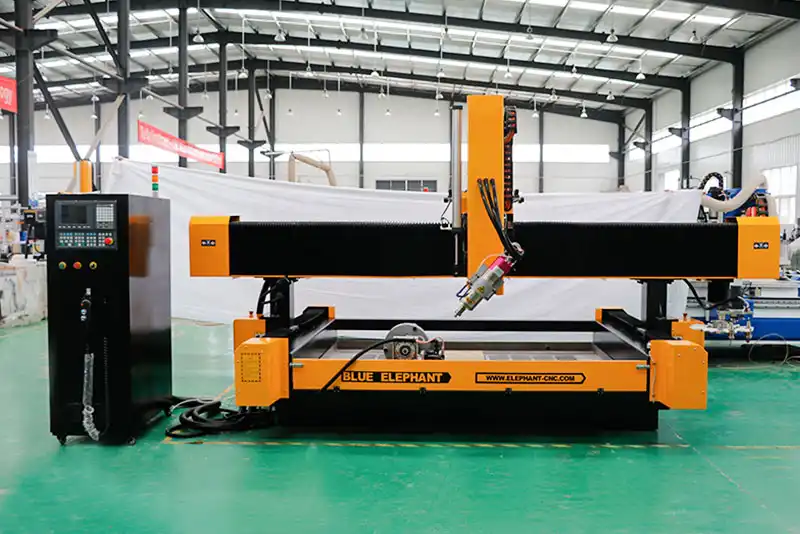

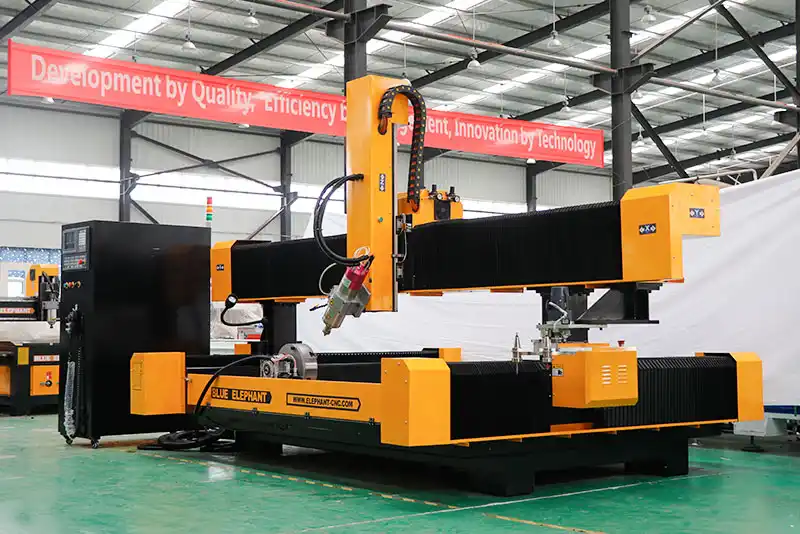

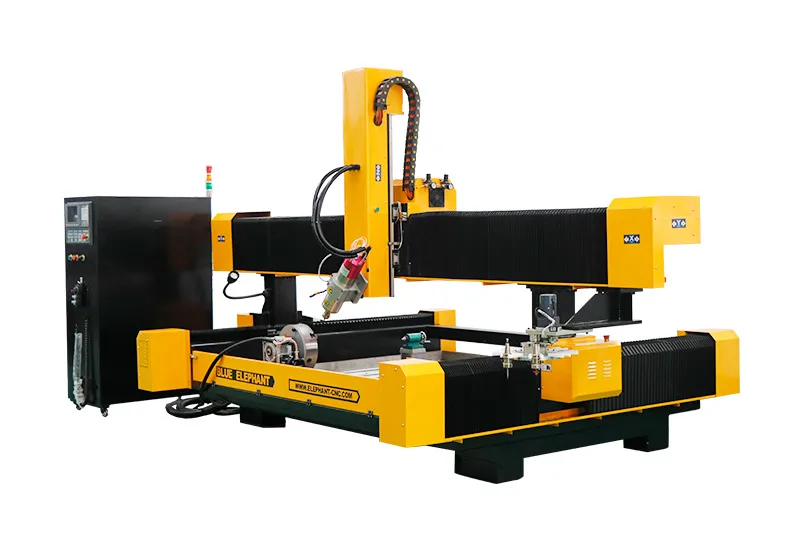

Echipament CNC de prelucrare a pietrei 2113 ATC-4A cu dispozitiv rotativ — ELECNC-2113ATC-4A

Descriere

Echipamentul CNC de prelucrare a pietrei ELECNC-2113ATC-4A combină o magazie de scule tip carusel cu schimbare automată (ATC) cu un dispozitiv rotativ pentru axa a 4-a, oferind o soluție completă pentru operații complexe de gravare și profilare a pietrei. Cuțitele sunt preasamblate în portscule înainte de ciclu, iar schimbarea automată în cursul programului elimină întreruperile și reduce timpii morți.

Suprafața de lucru standard de 2100 × 1300 mm (formatul „2113") acoperă plăci late, inclusiv blănuri mari de bucătărie și baie. Structura echipamentului este realizată dintr-un corp robust cu tratament de călire, cu ghidaje liniare Taiwan și transmisie prin cremalie + angrenaj elicoidal Taiwan/Germania pe axele X și Y, respectiv șurub cu bile TBI de înaltă precizie pe axa Z.

Sistemul de control SYNTEC / LNC Taiwan (Taiwan), combinat cu drivere YASKAWA Japonia (1 kW, 4 seturi) și servomotoare AC de 850 W, asigură viteză de deplasare rapidă de 40 m/min și o acuratețe de prelucrare de ±0,03 mm — parametri superiori față de routerele fără ATC. Reductorul SHIMPO Japonia completează lanțul cinematic de înaltă precizie.

Dispozitivul rotativ (axa a 4-a) este dotat cu un reductor cicloidal cu roată cu pini de precizie, caracterizat prin acuratețe ridicată de transmisie și rigiditate torsională ridicată, cu unghi de balansare de la -90° la +90°. Diametrul, lungimea și poziția dispozitivului rotativ pot fi adaptate la cererea clientului. Sistemul pneumatic integrat la 0,6 MPa acționează mecanismul ATC, iar lubrifierea automată cu rezervor de 1,5 L asigură întreținerea continuă.

Caracteristici principale

1. Magazie de scule tip carusel (ATC) — schimbare automată a sculelor; cuțitele sunt preasamblate în portscule, crescând semnificativ eficiența de lucru

2. Dispozitiv rotativ (axa a 4-a) personalizabil ca diametru, lungime și poziție la cererea clientului

3. Arbore ATC Changsheng cu răcire cu apă — turație până la 18.000 rpm (a se vedea Semnalizare 1)

4. Toate specificațiile și dimensiunile de lucru pot fi adaptate la cerințele clientului

Accesorii opționale router CNC pentru piatră

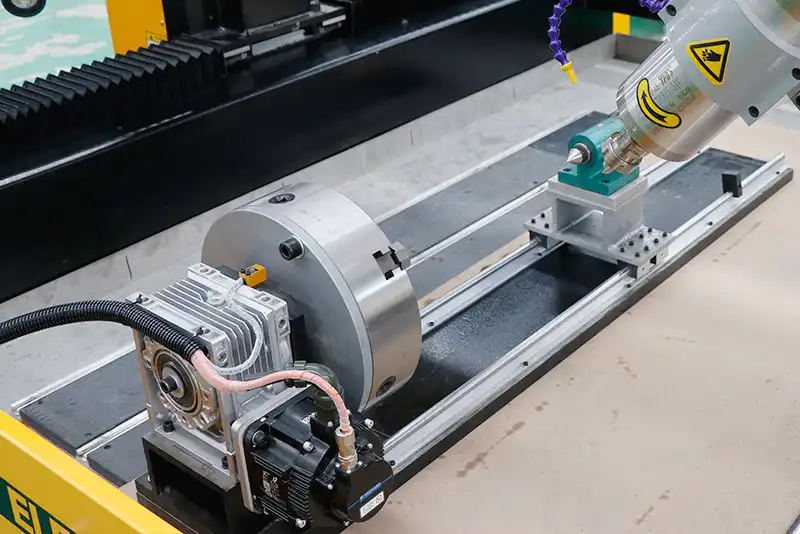

Axă rotativă

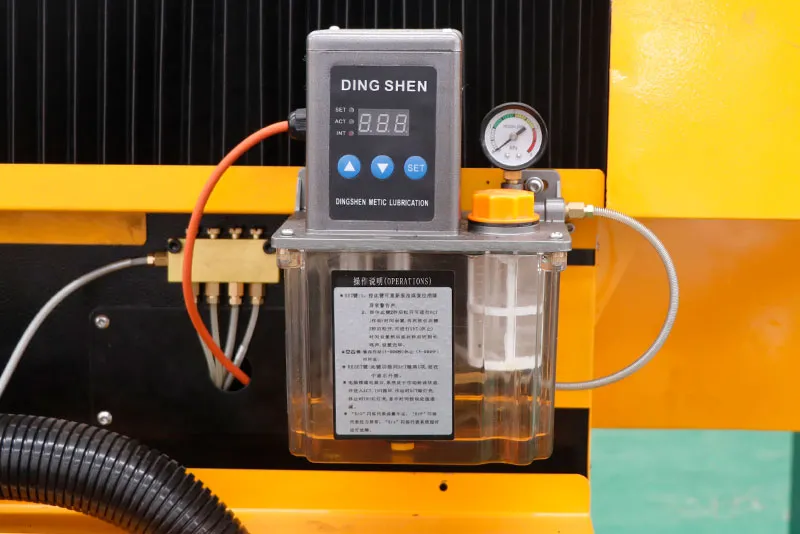

Lubrifiere

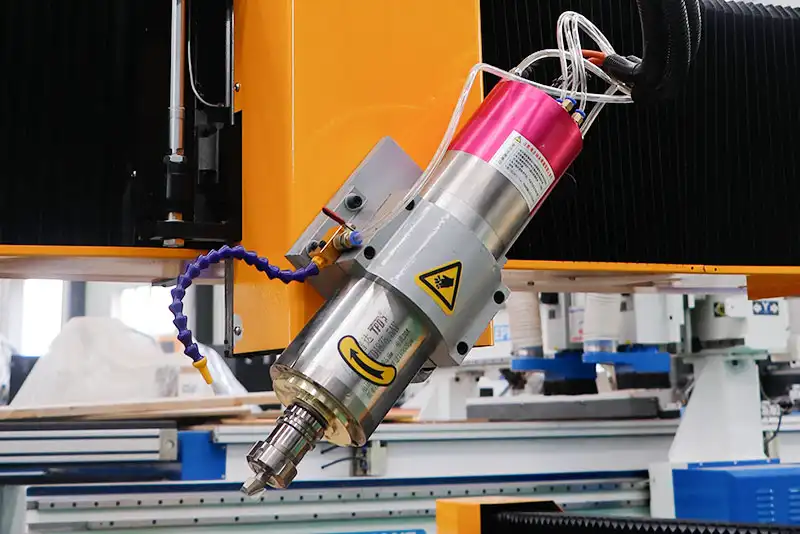

Arbore

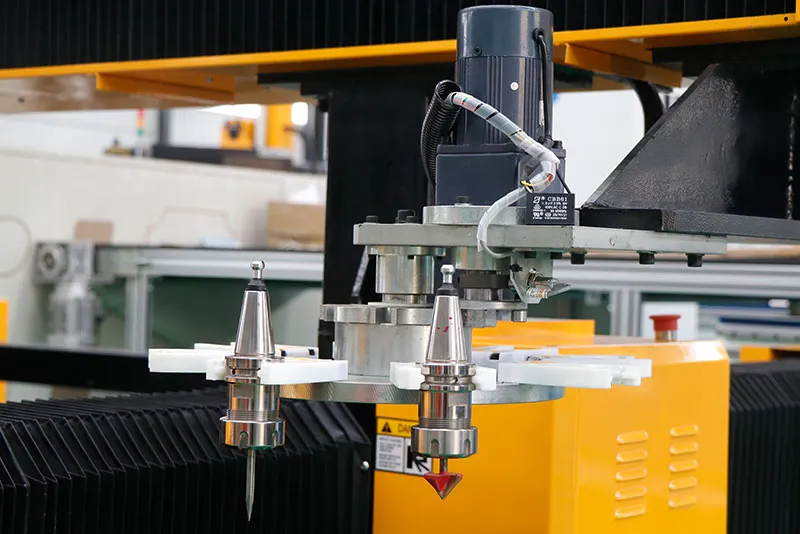

Magazie de scule

Aplicații

Echipamentul CNC pentru piatră este proiectat în special pentru prelucrarea pietrei: gravare în linie, gravare 2D plană, gravare 3D în relief, gravare umbră și alte operații. Poate procesa marmură, granit, jad, cristal, pietre funerare, agat, ceramică, materiale plastice, panouri compozite chimice și alte materiale. Este utilizat pe scară largă la prelucrarea blănilor de bucătărie și baie din marmură și granit, chiuvetelor, meselor, bazinelor de scurgere etc.
