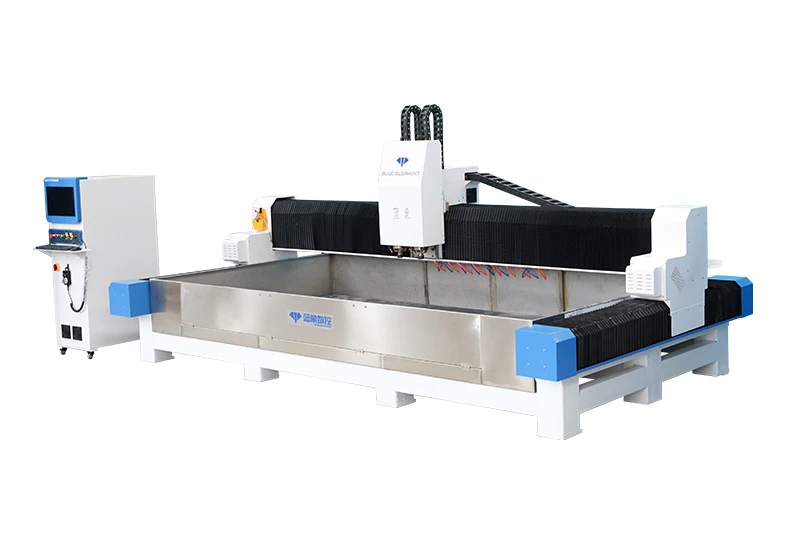

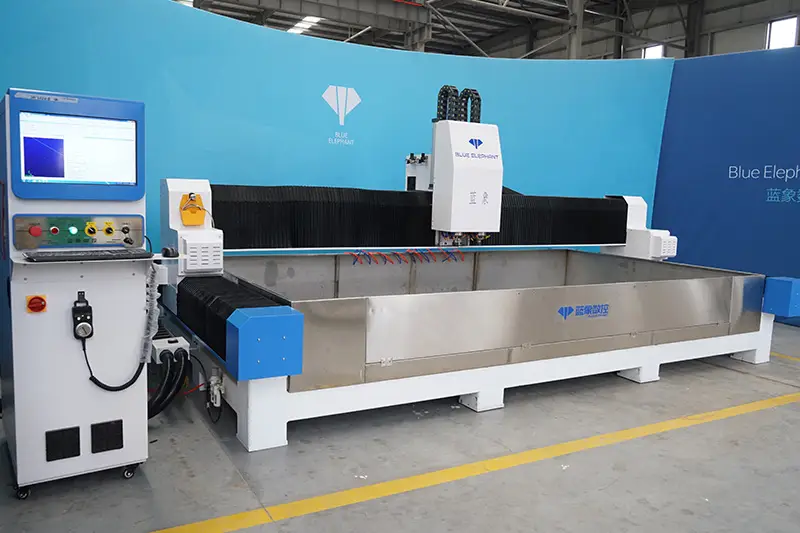

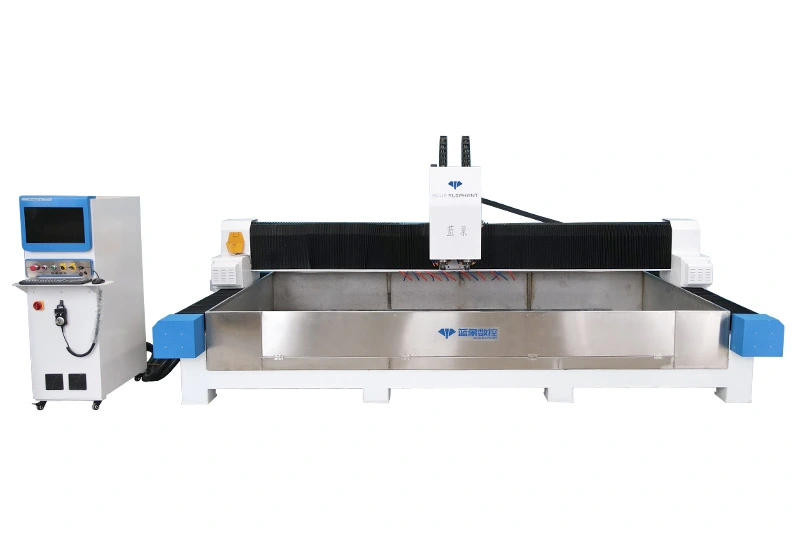

Echipament CNC de prelucrare a pietrei cu două procese 1530 — ELECNC-1530

Descriere

Echipamentul ELECNC-1530 integrează două procese distincte de prelucrare a pietrei — canelarea profilelor de margine și gravarea ornamentală — pe un singur cadru CNC, fără a necesita repozitionarea manuală a piesei sau transferul între utilaje. Cei doi arbori independenți cu răcire cu apă (5,5 kW fiecare) sunt selectați printr-o tastă dedicată pe panoul de control, iar schimbarea automată a sculei active durează aproximativ 3 secunde.

Structura mecanică se bazează pe ghidaje liniare de precizie de fabricație taiwaneză pe toate cele trei axe, șurub cu bile TBI pe axa Z și cremalie ± angrenaj elicoidal pe axele X și Y, asigurând o dinamică fluidă pe întreaga suprafață de lucru de 1500 × 3000 mm. Reductorul este de fabricație japoneză SHIMPO, iar cablurile portante sunt marca germană Igus, cu certificare CE și cUL.

Sistemul de control standard este Weihong 95A-3L; configurația opțională include controlerul Ncstudio 95A-3S, servomotoarele Dongling (1,5 kW) și arborii Shengfeng (5,5 kW × 2). Alimentarea este compatibilă cu rețele electrice de 220 V (monofazat sau trifazat) și 380 V trifazat, 50/60 Hz.

Caracteristici principale

• Configurație cu două procese — doi arbori independenți cu răcire cu apă (2 × 5,5 kW): un arbore dedicat canelurii / profilării marginilor, celălalt gravurii ornamentale; comutare cu o singură tastă

• Schimbare automată a sculei în 3 secunde, fără intervenție manuală

• Ghidaje liniare taiwaneze pe axele X, Y, Z — precizie și durabilitate ridicate

• Șurub cu bile TBI (axa Z); cremalie + angrenaj elicoidal (axele X și Y)

• Reductor SHIMPO (Japonia) — transmisie lină, fără trepidații

• Cabluri portante Igus (Germania) — certificate CE și cUL, rezistente la praf abraziv de piatră

• Sistem de control Weihong 95A-3L (standard) sau Ncstudio 95A-3S (opțional)

• Invertor 5,5 kW integrat

• Alimentare flexibilă: 220 V 1PH / 3PH sau 380 V 3PH, 50/60 Hz

Aplicații

• Profilarea (canelarea) marginilor de plăci de marmură, granit, cuarțit și piatră sinterizată

• Gravarea ornamentală și decorativă pe piatra naturală și artificială

• Frezarea suprafețelor și decupaje în blăni de bucătărie, baie și pardoseală

• Prelucrare combinată (caneluri + gravuri) într-o singură prindere, pentru ateliere cu volum mediu de producție
