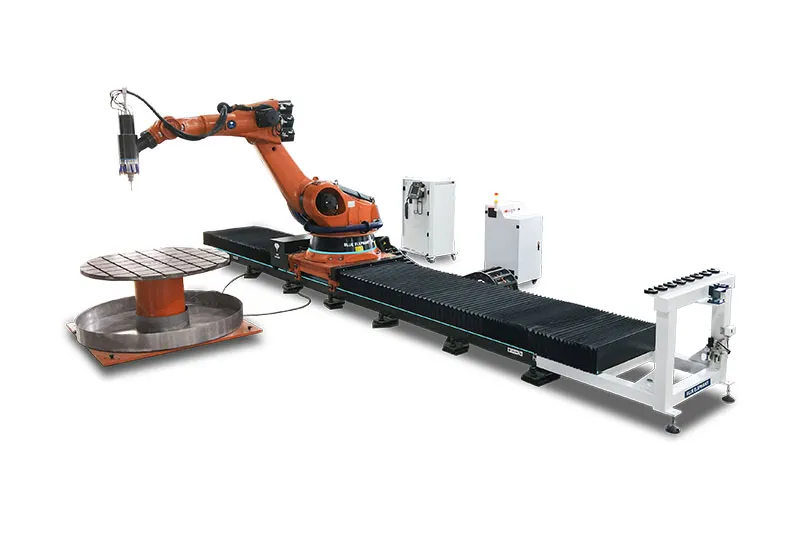

Robot de gravare CNC cu 6 axe pe șine (6 m) — KR 210
Robotul de gravare CNC KR 210 cu 6 axe combină o rază de acțiune de 2700 mm cu o cursă pe șine la sol de 6 m, extinzând semnificativ volumul de lucru pentru piese de gabarit mare — inclusiv piese cu diametru maxim de 1300 mm. Dotat cu un arbore ATC JST de 11 kW cu răcire cu lichid (BT40, 15.000 rpm), magazie liniară cu 8 scule și masă rotativă externă din fontă (Ø1500 mm, max. 500 kg), sistemul acoperă trei configurații de lucru: masă fixă cu stații multiple, masă rotativă (7 axe total) pentru sculpturi 3D, și deplasare pe șine pentru prelucrarea pieselor supradimensionate. Poate prelucra spumă, lemn, piatră, materiale plastice și alte materiale nemetalice pentru mobilă, matrițe, obiecte sanitare și recuzită de film.
Interesat de acest produs?
Descriere Detaliată
Descriere
Robotul de gravare CNC KR 210 cu 6 axe pe șine integrează robotul industrial KUKA KR210 R2700-2 cu un sistem de control personalizat Blue Elephant, un arbore ATC cu răcire cu lichid și o cursieră liniară la sol de 6 m. Combinarea razei de acțiune proprii (2701 mm) cu deplasarea pe șine extinde considerabil volumul de lucru față de o instalație cu robot fix, permițând prelucrarea pieselor mari și a formelor din spumă supradimensionate.
Sistemul suportă trei configurații funcționale, selectabile în funcție de tipul piesei:
Configurație 1 — Robot + masă fixă: Stații multiple de lucru pot fi aranjate în jurul robotului în funcție de dimensiunea piesei. Potrivit pentru piese mici și medii cu înălțime redusă; aplicații tipice: căști de protecție, spătare de scaun.
Configurație 2 — Robot + masă rotativă (7 axe în total): Rotirea coordonată a mesei rotative permite gravarea completă 360° pe toate laturile piesei dintr-o singură prindere. Ideal pentru sculpturi 3D sau figurine umane.

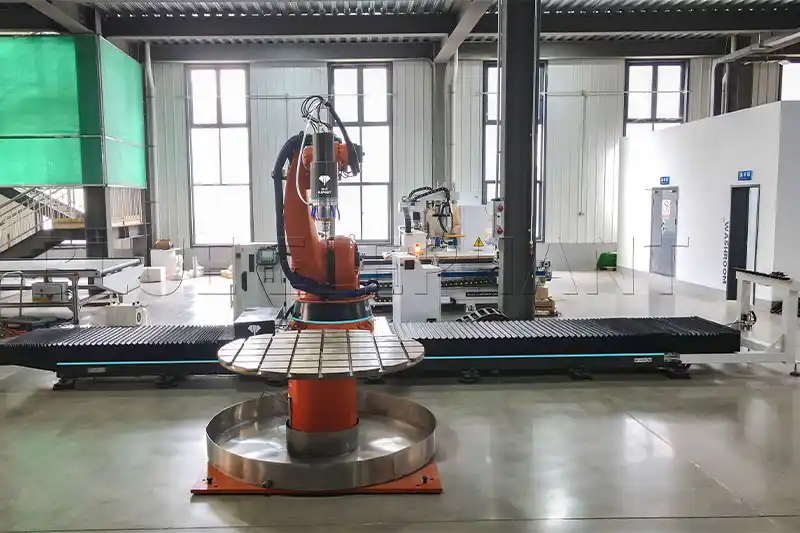

Configurație 3 — Robot + cursieră liniară (deplasare pe șine): Robotul montat pe o cursieră liniară la sol de 6 m prelucrează piese de lungime mare sau forme din spumă supradimensionate care depășesc raza de acțiune proprie a robotului.
Caracteristici principale
Robot cu 6 axe de articulație — combinat cu axa rotativă externă și cursiera liniară, oferă flexibilitate maximă de prelucrare
Configurație robot + masă fixă — stații multiple de lucru în jurul robotului; potrivit pentru piese mici/medii (căști, spătare de scaun)
Configurație robot + masă rotativă (7 axe total) — gravare completă 360° pentru sculpturi 3D și figuri umane
Configurație robot + cursieră liniară — extinde raza de acțiune pentru matrițe mari din spumă și piese supradimensionate
Accesorii opționale

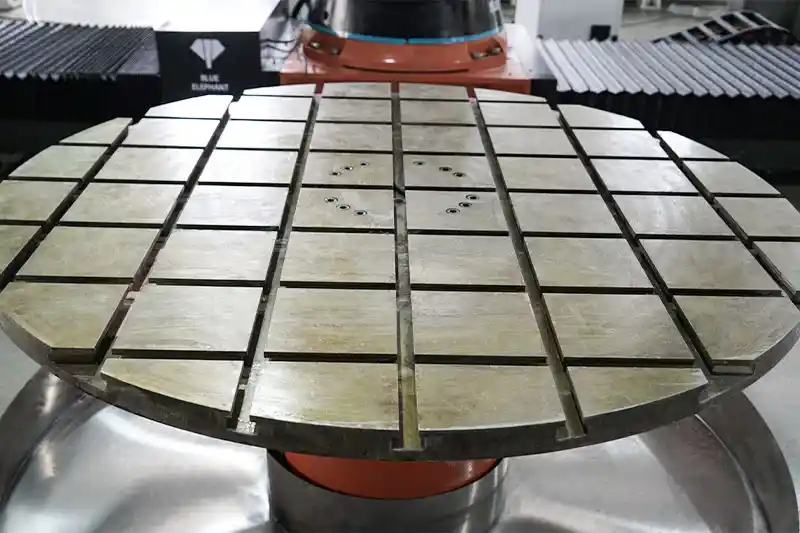

Masă rotativă

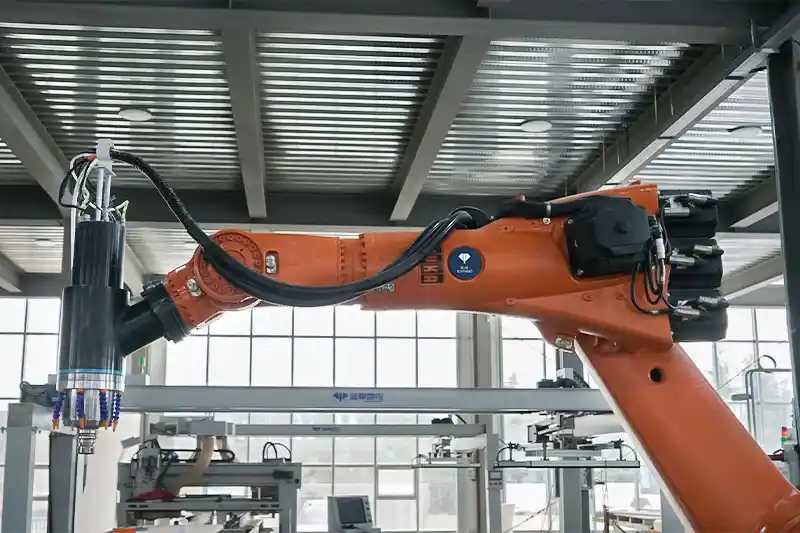

Robot de gravare cu 6 axe

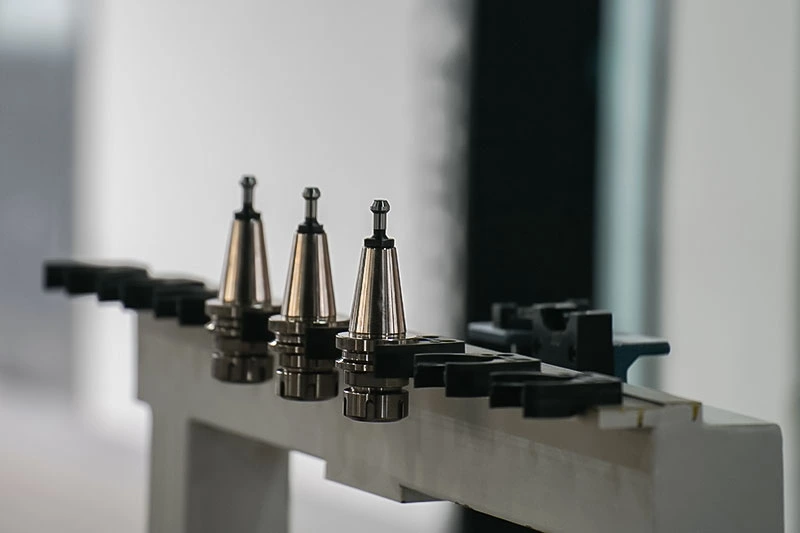

Schimbător automat de scule (ATC)

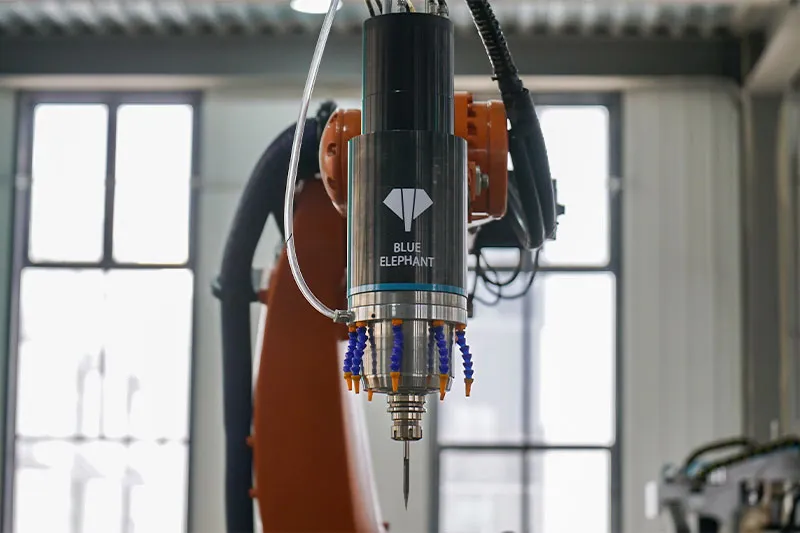

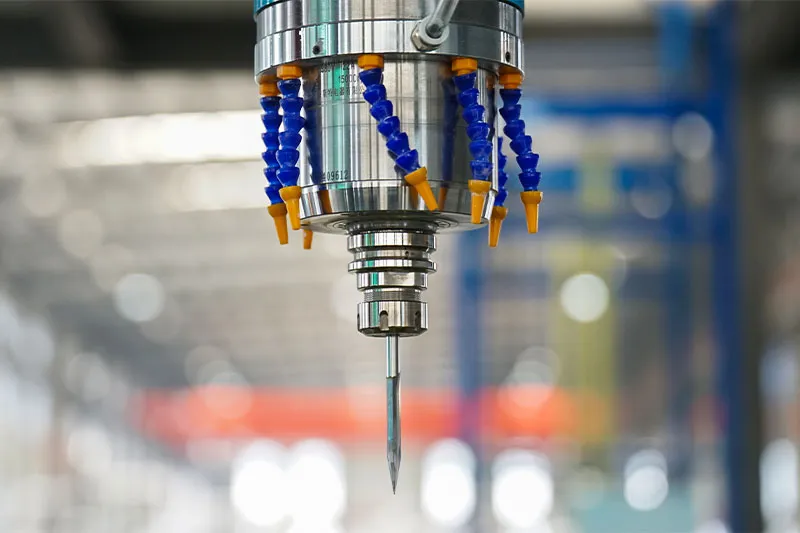

Arbore de gravare
Aplicații

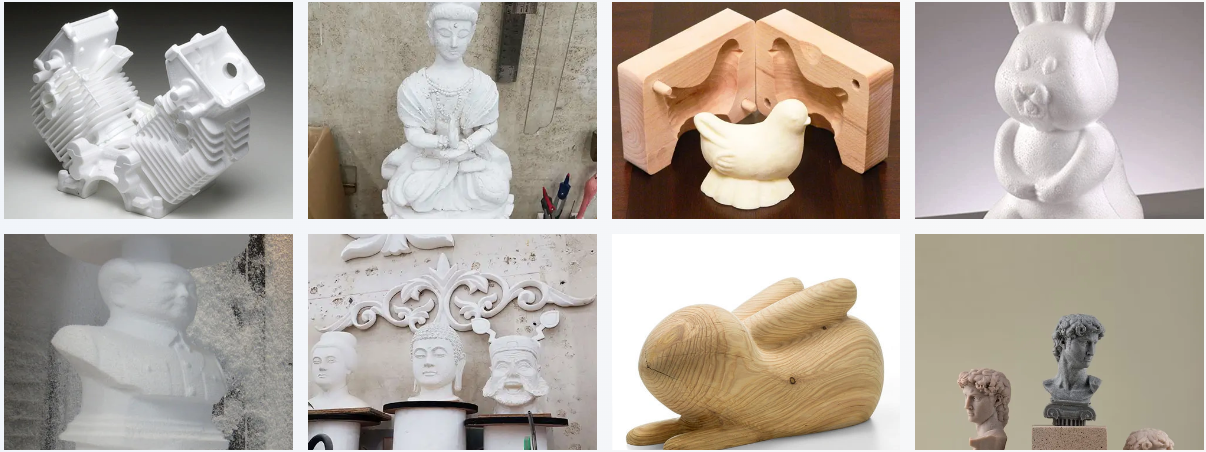

Robotul poate prelucra materiale nemetalice: spumă, lemn, piatră, materiale plastice etc. Este utilizat în producția de mobilă, fabricarea matrițelor, obiecte sanitare, recuzită cinematografică și TV și alte industrii.
Specificații Tehnice
| Parametru | KR 210 (KUKA KR210 R2700-2) |
|---|---|
| Identificare sistem | |
| Marcă robot | KUKA KR210 R2700-2 |
| Sistem de control | Sistem personalizat Blue Elephant |
| Caracteristici robot | |
| Număr axe robot | 6 |
| Capacitate de încărcare nominală | 210 kg |
| Capacitate de încărcare maximă | 275 kg |
| Rază maximă de acțiune | 2701 mm |
| Masă robot | 1077 kg |
| Repetabilitate | ±0,05 mm |
| Cursieră liniară | |
| Cursă pe șine la sol | 6 m |
| Diametru maxim piesă | 1300 mm |
| Arbore ATC | |
| Marcă și putere arbore | JST 11 kW |
| Tip răcire arbore | Cu lichid |
| Sistem prindere sculă | BT40 |
| Turație maximă arbore | 15.000 rpm |
| Tensiune arbore | 380 V |
| Invertor | |
| Invertor | Fuling 15 kW |
| Magazie de scule | |
| Tip magazie | Liniară — 8 scule |
| Masă rotativă externă (axa a 7-a) | |
| Diametru masă rotativă | 1500 mm |
| Material masă rotativă | Fontă |
| Capacitate de încărcare masă | 500 kg |
| Suprafața de lucru | Blat din fontă cu caneluri T |
| Alimentare electrică | |
| Tensiune / Frecvență | 380 V / 50 Hz / 3PH |
| Unghiuri și viteze axe | |
| Axa 1 | ±185°, 120°/s |
| Axa 2 | -140° / -5°, 115°/s |
| Axa 3 | -120° / +168°, 112°/s |
| Axa 4 | ±350°, 179°/s |
| Axa 5 | ±125°, 172°/s |
| Axa 6 | ±350°, 220°/s |
