Sistem de sudare cu laser, cvasi-sincron (masă glisantă, cu două stații), SWE-QS300-Y2
Sistem de sudare cu laser, cvasi-sincron, cu masă glisantă, cu două stații, model SWE-QS300-Y2. Sistem integrat, laser plus componente de sudare cu mișcare, structură simplă și compactă. Adoptă laser specific pentru plastic și metodă de scanare rapidă, cu galvanometru.
Interesat de acest produs?
Descriere Detaliată
Caracteristicile echipamentului
Masă glisantă, cu două stații, producând produse diferite la fiecare stație, eficiență de producție îmbunătățită.
Monitorizare și control în timp real al colapsului de sudare, calitate garantată a sudurii.
Monitorizare în timp real a presiunii de sudare, stabilitate garantată a sudurii.
Schimbare rapidă a dispozitivului de fixare, pentru adaptarea la sudarea produselor diferite.
Monitorizare CCD și indicație cu lumină roșie, poziționare și țintire ușoare, rapide și precise.
Aplicații
Utilizat în principal pentru diverse piese din plastic, în industria 3C, industria auto, echipamente medicale, industria electrocasnicelor și altele.
Descriere scurtă
Sistemul integrează un laser cu componente de sudare cu mișcare, cu o structură simplă și compactă, operare ușoară, siguranță și stabilitate ridicate. Sistemul adoptă un laser specific pentru plastic și o metodă de scanare rapidă, cu galvanometru. Poate fi echipat cu un senzor de măsurare de precizie ridicată, pentru a controla valoarea colapsului de sudare. În domeniul de scanare al galvanometrului, poate realiza sudare pentru orice traiectorie plană. Este compatibil cu dispozitive de fixare universale și specifice, pentru a suda o varietate de produse. Sistemul adoptă o platformă de intrare-ieșire, cu două stații. Când o stație este în sudare, cealaltă este în încărcare sau descărcare, îmbunătățind complet eficiența de producție.

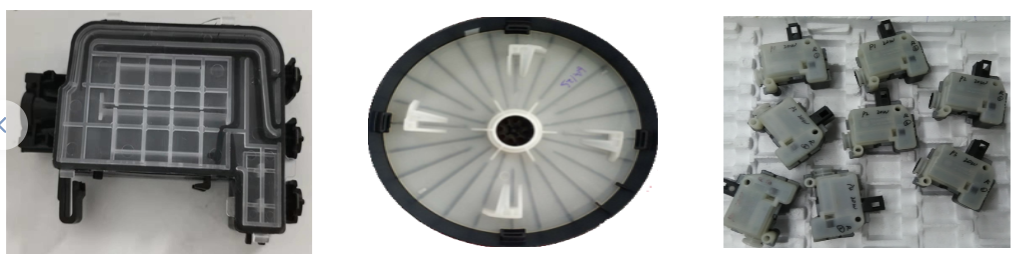

Efecte de sudare cu laser
Specificații Tehnice
| Element | Parametri |
|---|---|
| Model sistem | SWE-QS300-Y2 |
| Sistem de control | PC industrial + PLC + placă de control al mișcării |
| Cap de sudare | Îmbinări de sudare, cu galvanometru, cvasi-sincron |
| Laser | Laser cu semiconductor, încorporat, 300 W |
| Configurație platformă, motor DD | 1 platformă electrică, axa X, cursă 800 mm; 1 platformă electrică, axa Y1, cursă 500 mm, și 1 platformă electrică, axa Y2, cursă 500 mm; 1 platformă electrică, axa Z, cursă 100 mm |
| Precizie de repetiție | Platformă: ±0,02 mm |
| Stație de lucru | Cu două stații |
| Grad de automatizare | Semiautomat, încărcare/descărcare manuală, sudare automată |
| Opțional | Dispozitiv de fixare special, pentru eșantioane, cu funcție de schimbare rapidă a dispozitivului de fixare |
| Traseu de sudare | Puncte, linii drepte, cercuri, pătrate sau orice figuri plane, compuse din linii drepte și/sau arce |
| Dimensiuni masă de lucru | 1300×1200×2000 mm |
| Tensiune de alimentare, necesar de electricitate | Monofazat, AC 220 V, 2,5 kW |
