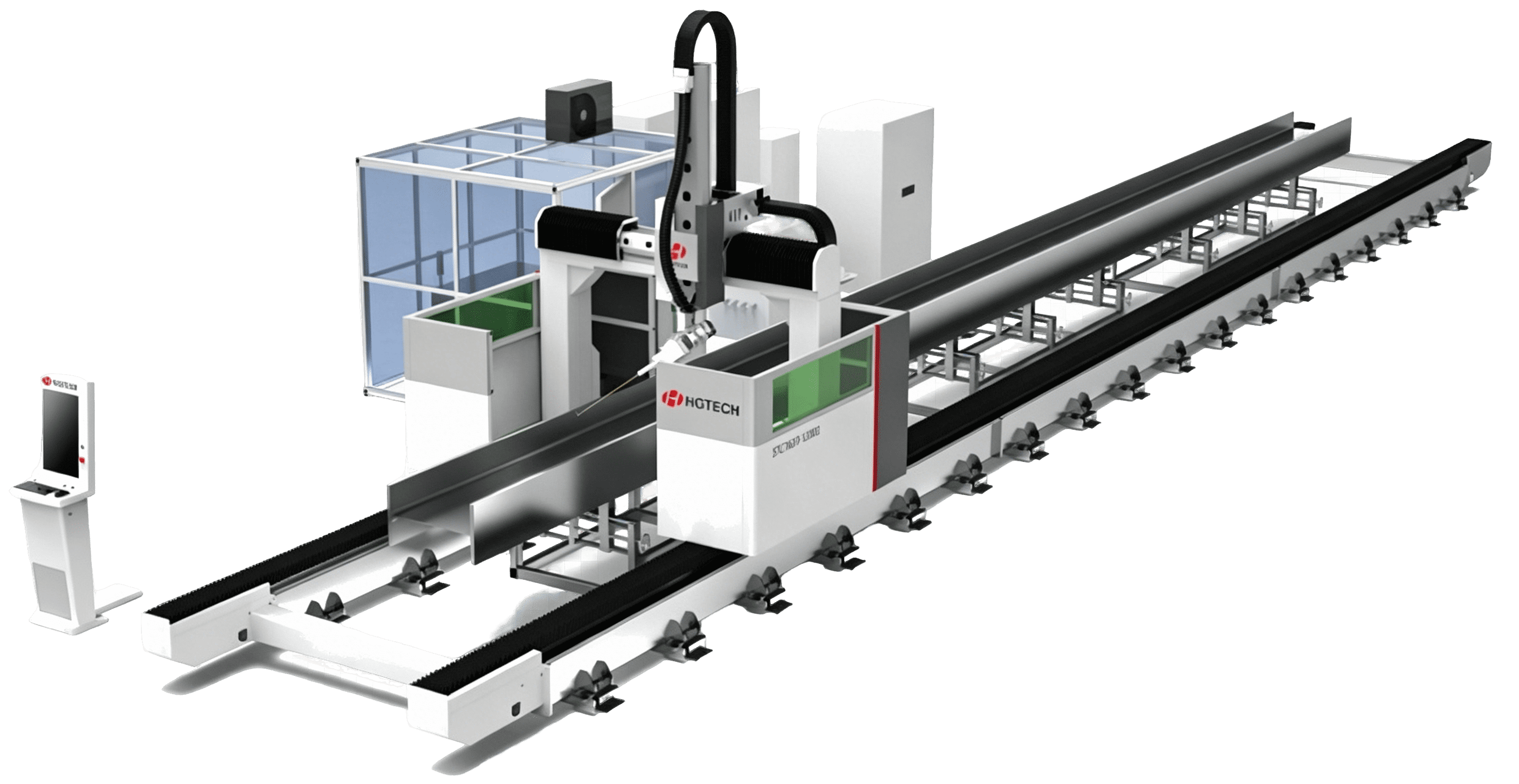

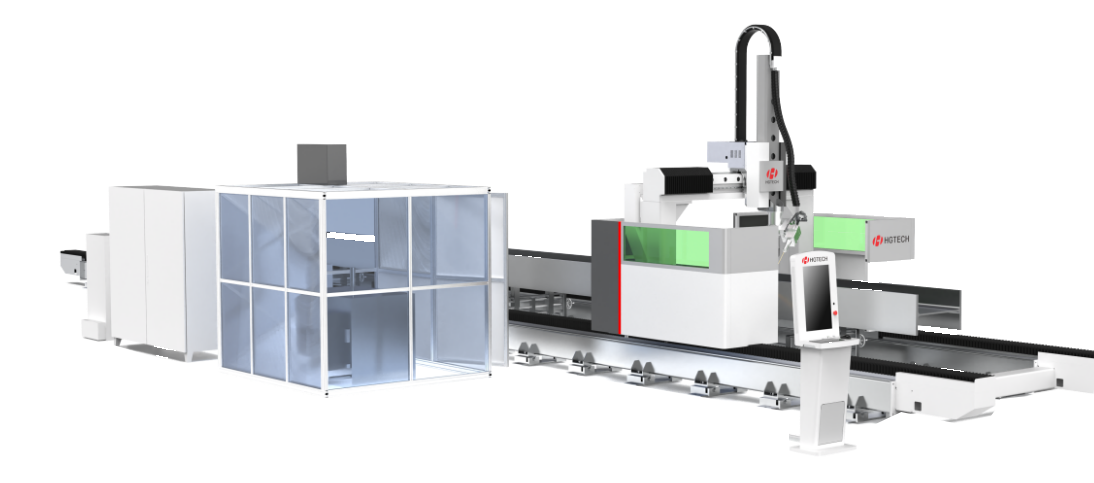

Echipament 3D de Tăiere cu Laser a Oțelului Structural Seria STC

Necesitățile Clientului

Metodele actuale de prelucrare secundară a oțelului structural se bazează preponderent pe tăierea manuală și găurire, iar componentele de dimensiuni mari sunt produse în principal prin sudura prin asamblare de plăci. Procesul complet — tăiere, asamblare, sudare — se caracterizează prin eficiență scăzută, operații manuale greoaie și precizie redusă. Seria STC vine să rezolve aceste probleme printr-o soluție automatizată și de înaltă precizie.

Descriere Produs

Ca echipament specializat pentru prelucrarea oțelului structural, seria STC este destinată tăierii tridimensionale a profilelor din industria construcțiilor metalice: grinzi H, profile U, corniere și profile T. Echipamentul este utilizat pe scară largă în prelucrarea componentelor metalice pentru hale industriale cu deschideri mari, clădiri prefabricate, utilaje de construcții, industria energetică, construcții navale (cadru de navă), industria siderurgică, infrastructura rutieră și de poduri, depozitare și echipamente grele.

Inteligență

Extinderea în linie cu stație dublă este posibilă, iar comutarea față-spate între stații facilitează ridicarea și încărcarea componentelor grele, reducând timpii de așteptare și crescând eficiența globală.

Prelucrare Flexibilă

Componente de dimensiuni mari: profile de secțiune medie și mare, cu tăiere prin nesting pe lungime completă.

Optimizare Design

Design deschis, care facilitează operațiunile de ridicare cu macaraua și prinderea componentelor în dispozitiv.

Prelucrare Diversificată

Prelucrare flexibilă cu comutare rapidă între varietăți și specificații multiple de profile; poate fi utilizat și pentru piese de formă specială, cum ar fi capete de profil și tăierea teșită lineară a plăcilor plate. [¹]

Structură Flexibilă

Poate fi utilizat în configurație cu structură în consolă; echipament special pentru prelucrarea oțelului de dimensiuni mici și medii, cu o parte deschisă și operare facilă.

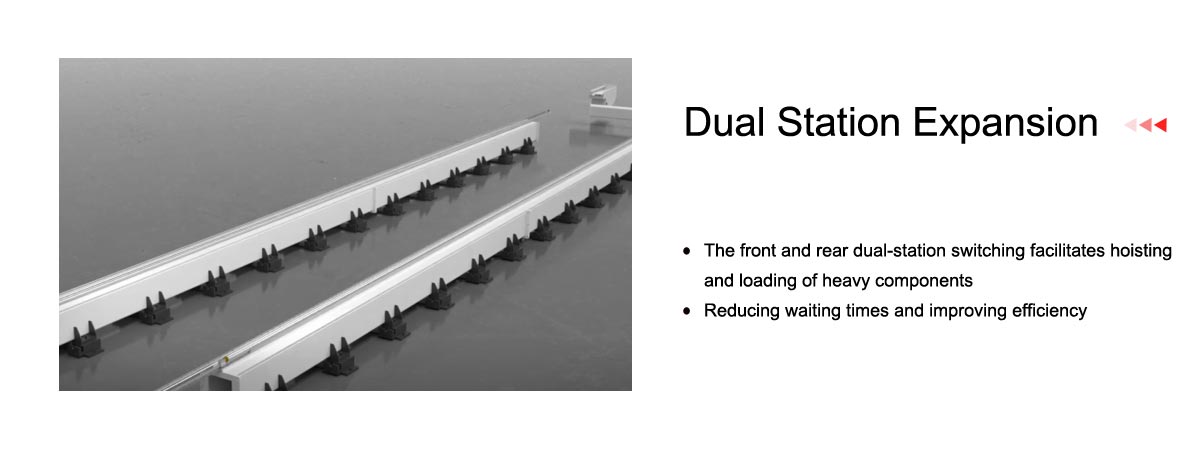

Extindere Stație Dublă

• Comutarea față-spate a stației duale facilitează ridicarea și încărcarea componentelor grele

• Reducerea timpilor de așteptare și îmbunătățirea eficienței

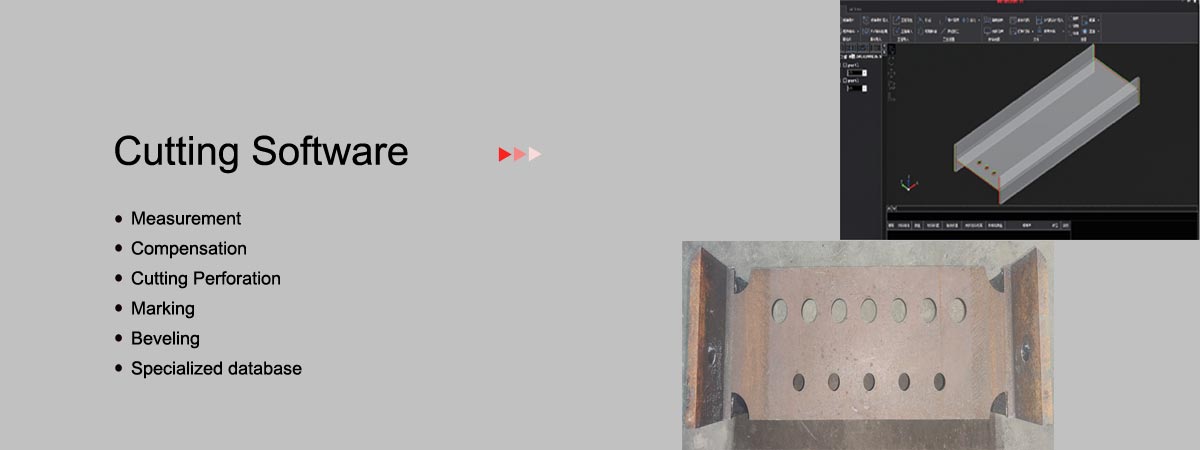

Software de Tăiere

Sistemul software integrat acoperă întregul flux de prelucrare:

• Măsurare

• Compensare

• Tăiere cu perforare

• Marcare

• Tăiere teșită (bizel)

• Bază de date specializată pentru profile metalice

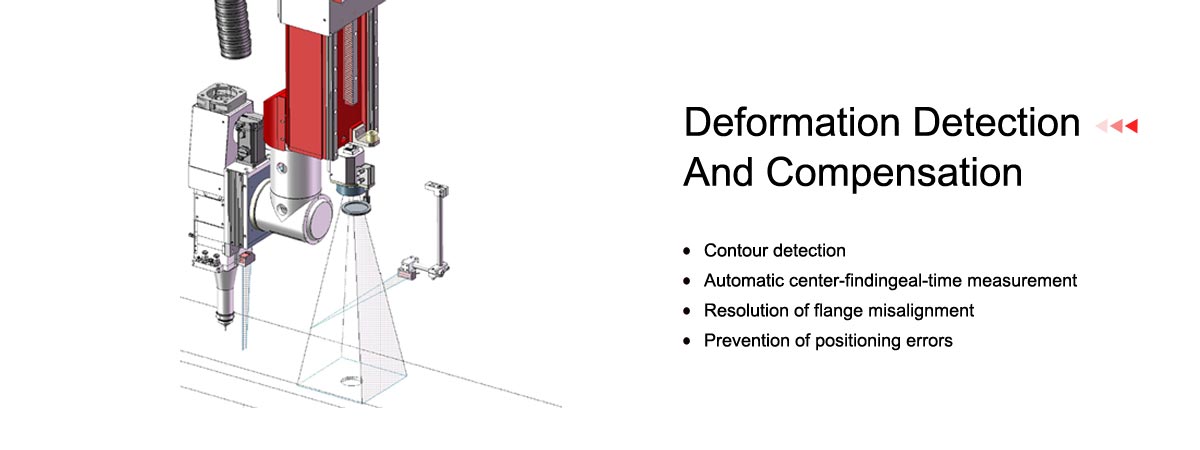

Detectare și Compensare Deformare

Echipamentul include funcții avansate de control dimensional:

• Detecție contur

• Centroizare automată cu măsurare în timp real [²]

• Rezolvare dezaliniere talpă profil

• Prevenire erori de poziționare

Producție Inteligentă

Beneficii operaționale:

• Economie de forță de muncă

• Economie de timp: 70%

• Calitate ridicată: 60% [³]

• Prag scăzut de operare

• Productivitate crescută: 1X [⁴]

Funcții avansate:

• Prelucrare profile cu secțiune transversală mare

• Optimizare nesting și plan de croire materiale

• Import desene CAD pentru prelucrare cu un singur click

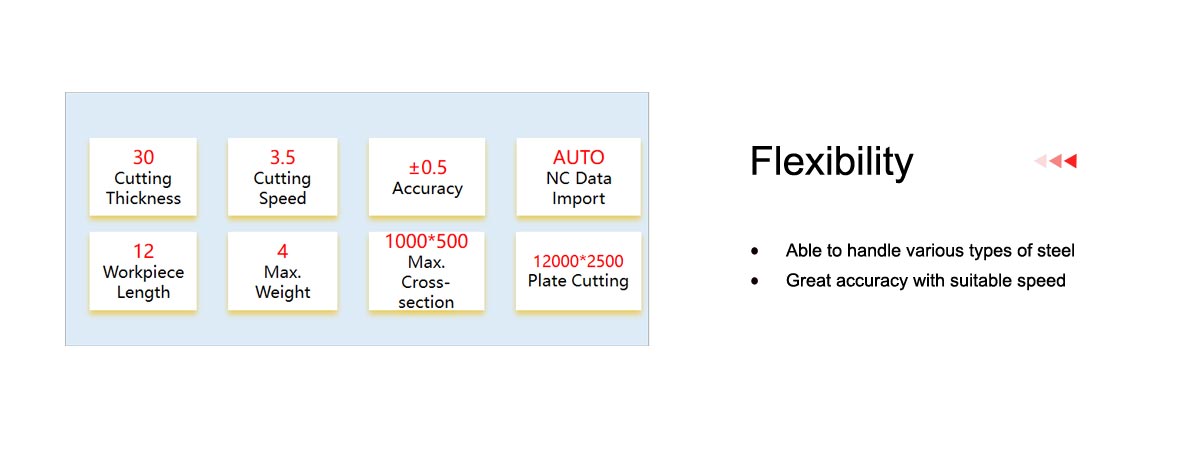

Flexibilitate

| Parametru | Valoare |
| Grosime tăiere | 30 mm |
| Viteză tăiere | 3,5 m/min |
| Precizie | ±0,5 mm |
| Import date NC | AUTO |
| Lungime piesă | 12 m |
| Greutate max. | 4 tone |
| Secțiune transversală max. | 1000×500 mm |
| Tăiere plăci | 12000×2500 mm |

Echipamentul poate procesa diverse tipuri de oțel, asigurând precizie ridicată la viteză adecvată de lucru.

Aplicații Industriale

Echipamentele inteligente pentru tăierea cu laser a oțelului structural sunt utilizate cu precădere în industria construcțiilor metalice, cu rezultate excelente în prelucrarea grinzilor I, grinzilor H, profilelor U și cornierelor. Echipamentul poate executa operații de tăiere teșită, tăiere, poansonare și marcare atât pe talpa cât și pe inima grinzilor H, și permite tăierea fără rădăcină pentru găuri de suprasudură și îmbinări blocate. Echipamentele automatizate pot fi integrate cu linii de sudură prin asamblare, formând o linie automată de prelucrare a oțelului, reducând necesarul de forță de muncă și îmbunătățind semnificativ eficiența procesului.

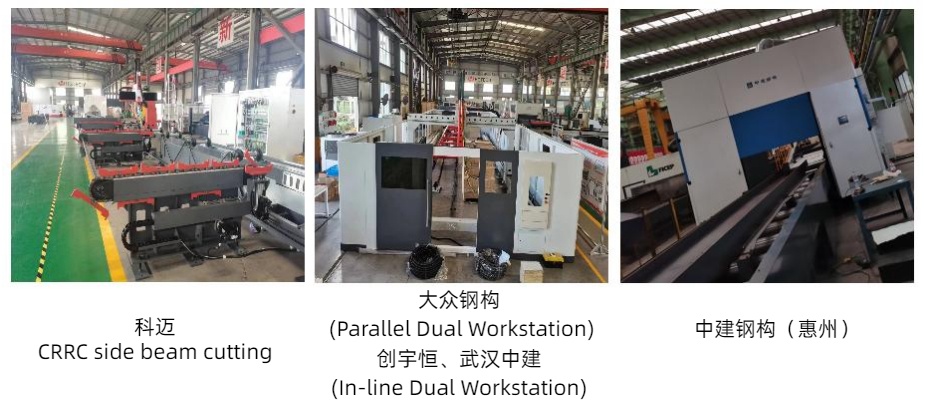

Studiu de Caz
