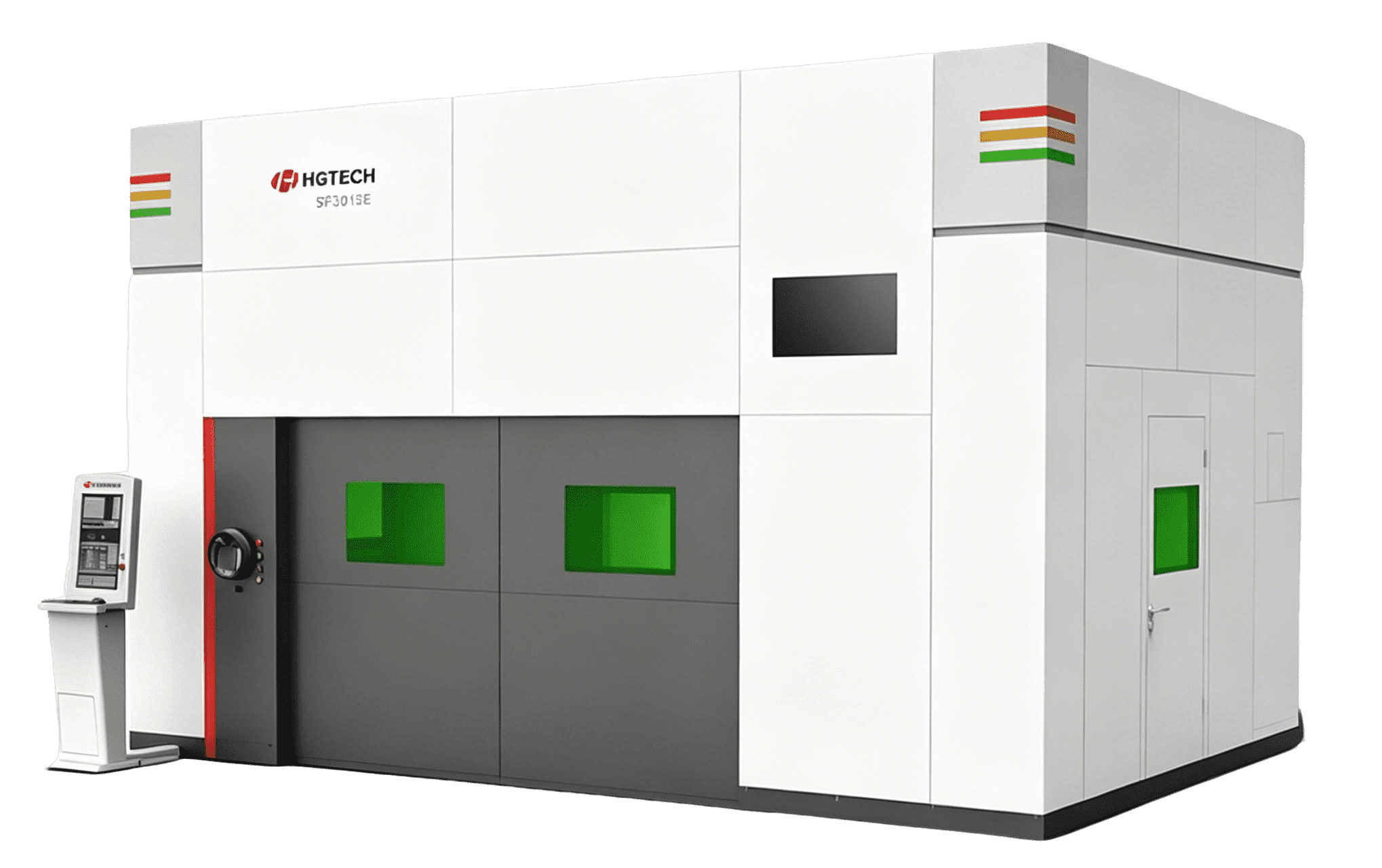

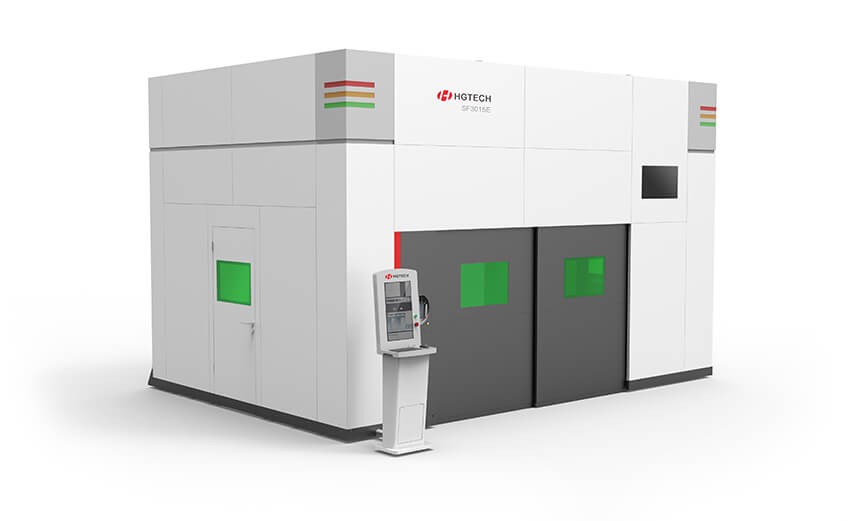

Echipament Laser 3D Cinci Axe pentru Tăiere și Sudare — Seria SF
Echipamentele din seria SF sunt sisteme laser 3D cu cinci axe concepute pentru clienți din domeniile auto, matrițe, electrocasnice, utilaje industriale, componente hardware, echipamente medicale, echipamente fitness și altele. Se caracterizează prin precizie ridicată, viteză mare, costuri reduse de exploatare, operare și întreținere simplificate, putând satisface cerințele diverselor ritmuri de producție. Seria este disponibilă în 6 configurații de model (SF3015–SF6025), cu gamă de lucru pe axa X de 3.000–6.000 mm, și suportă extensie cu modul de sudare.
Interesat de acest produs?
Descriere Detaliată
Descriere produs
Seria de echipamente laser 3D cu cinci axe se caracterizează prin precizie ridicată, viteză mare, eficiență înaltă, stabilitate superioară, tehnologie de vârf la nivel mondial, structură compactă, operare simplă și întreținere ușoară. Produsele sunt utilizate pe scară largă în domeniile: auto, matrițe, electrocasnice, utilaje industriale, naval, componente hardware, echipamente medicale, echipamente fitness și altele, satisfăcând cerințele de tăiere și fasonare a suprafețelor diverselor piese metalice.
Față de tăierea 3D cu robot: viteză mai mare și precizie superioară.
Față de echipamentul tradițional de tăiere cu laser CO2: cost de exploatare mai redus, operare mai simplă și întreținere mai convenabilă.
Avantaje tehnice
Flexibilitate / Extensibilitate

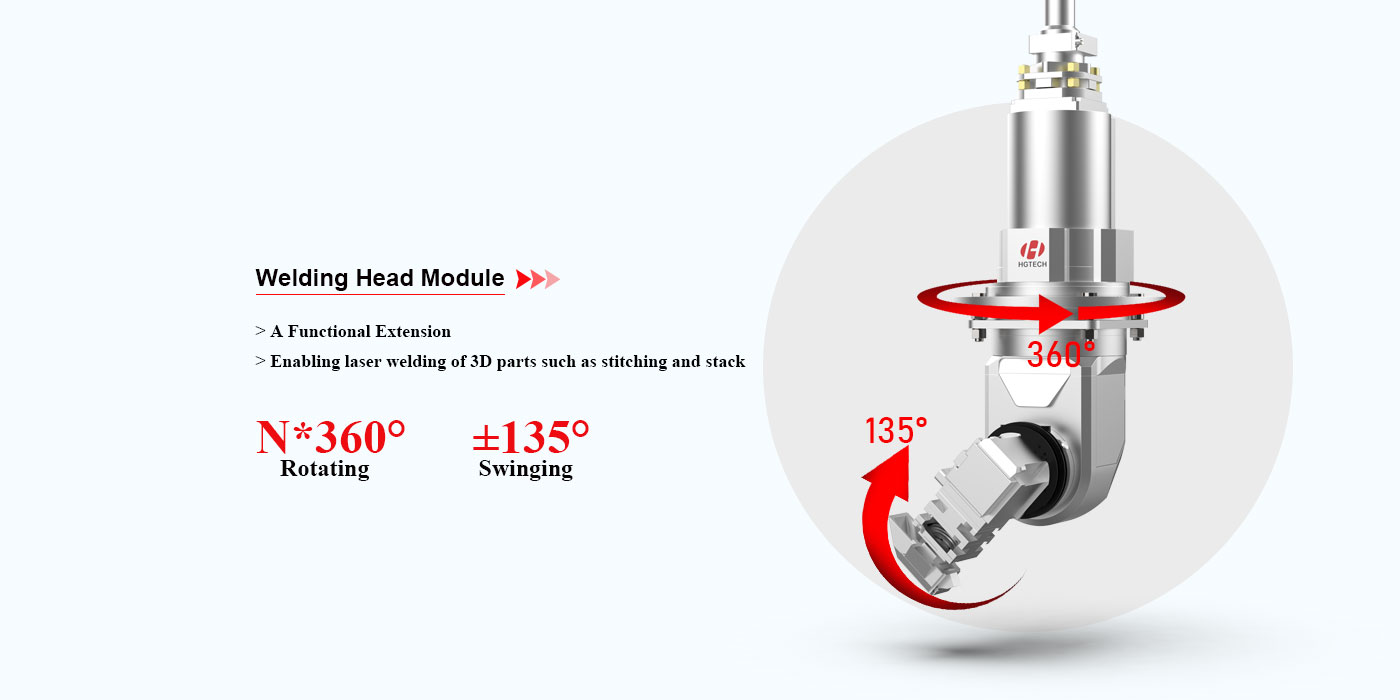

Pe lângă tăierea 3D a pieselor, echipamentul poate fi utilizat și pentru tăierea plată și poate fi echipat cu module de sudare pentru funcții de sudare, satisfăcând diverse cerințe ale clienților.
Stabilitate
Structura gantry cu acționare duală asigură stabilitate ridicată, garantând tăiere de lungă durată la viteză mare, precizie înaltă și funcționare stabilă.
Siguranță
Echipamentul dispune de o cameră de protecție laser complet etanșă, cu perdea de lumină pentru asigurarea protecției personalului din zona mesei de lucru; protecția generală a echipamentului respectă standardele internaționale de siguranță CE.
Economicitate
Gamă de lucru: axa X 3.000–6.000 mm, axa Y 1.500–4.500 mm, axa Z 680–1.500 mm și altele. Masa de lucru este disponibilă în versiunile rotativă, translativă sau fixă.

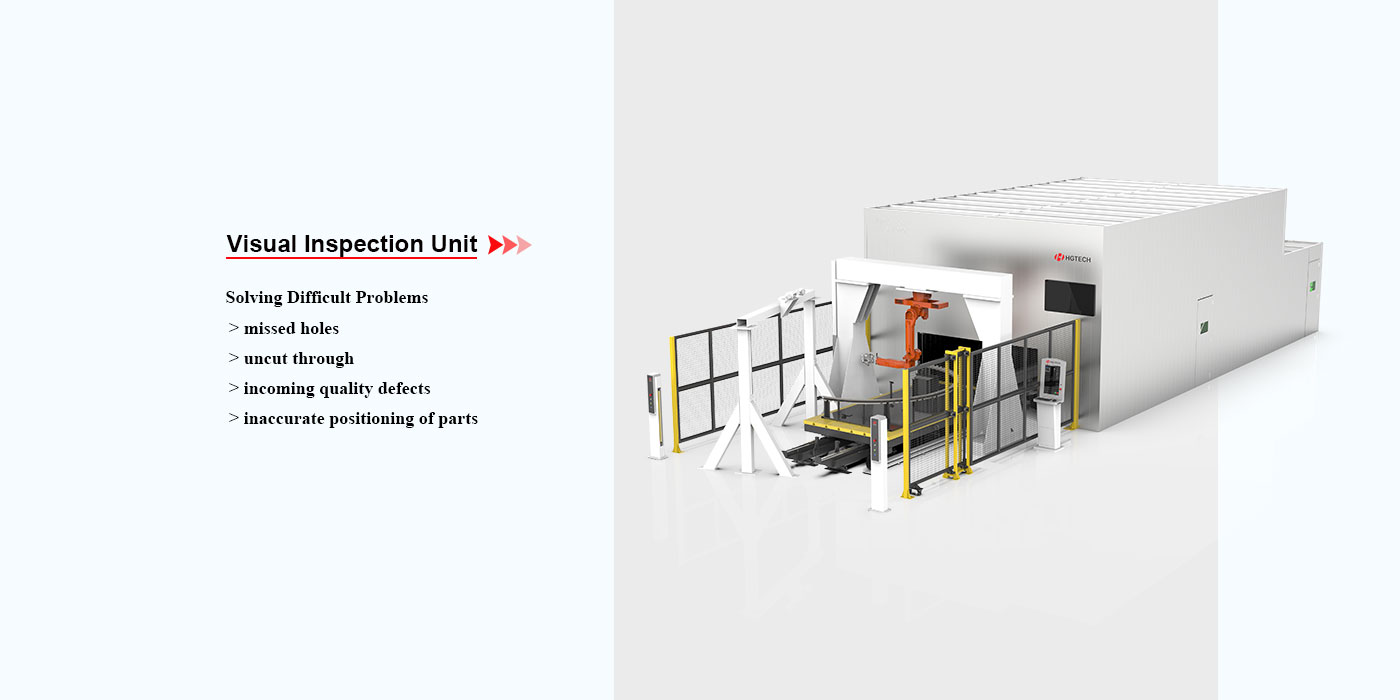

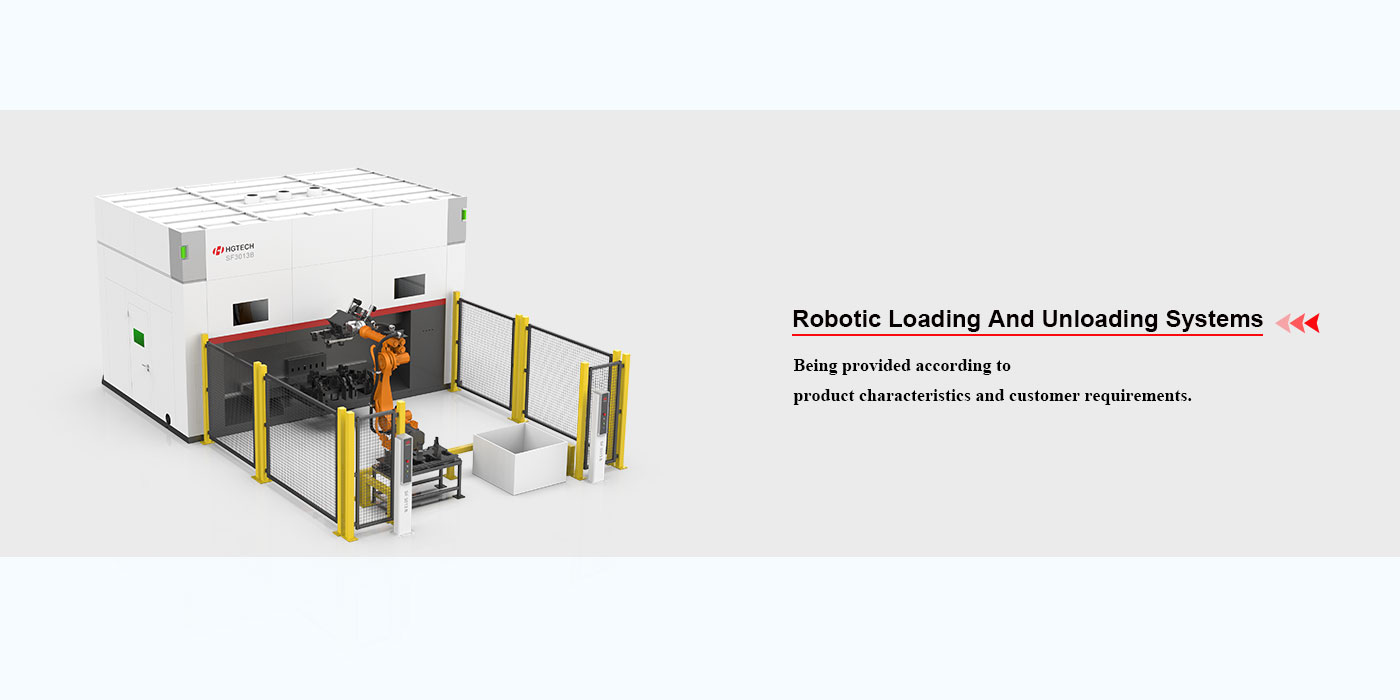

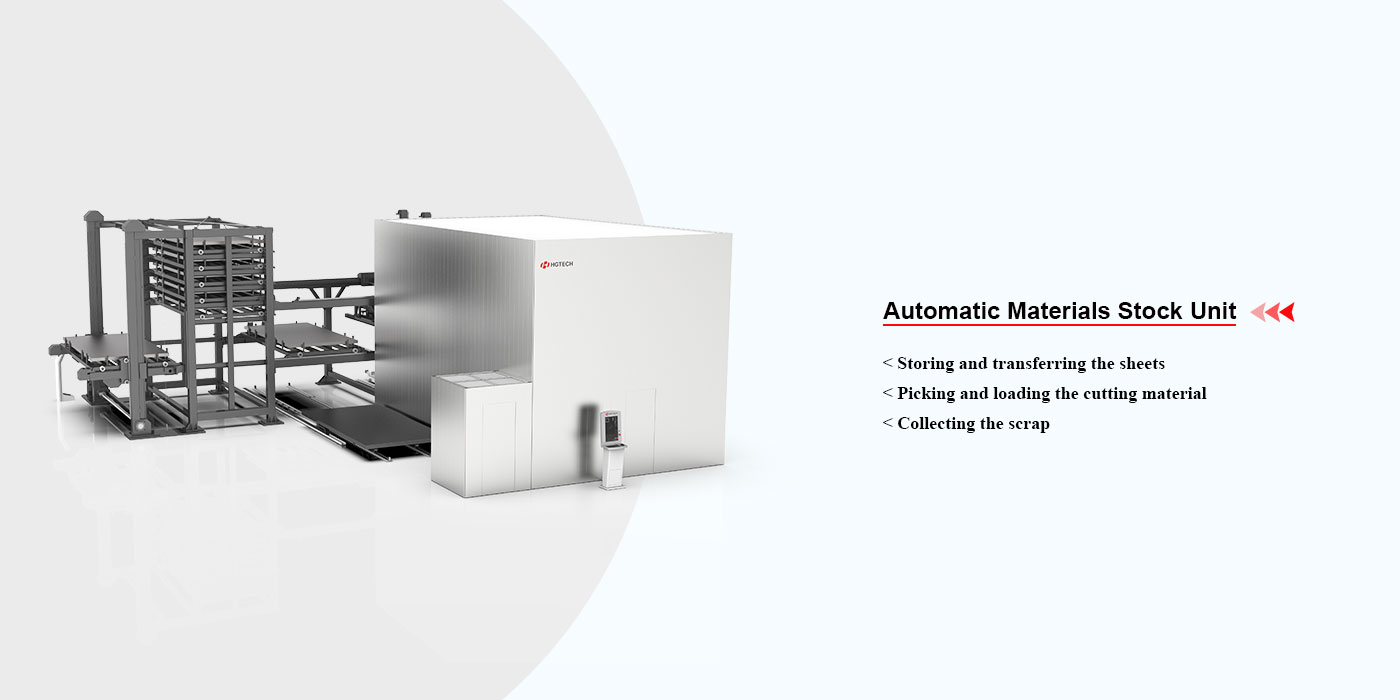

Funcții extinse
Cazuri din industrie
În octombrie 2022, echipamentele inteligente de tăiere laser 3D cu cinci axe ale diviziei de producție inteligentă HGTECH au înregistrat livrarea a peste 200 de unități în industria termoformării.
Cu a treia generație de cap de tăiere 3D cu cinci axe ușor, dezvoltat independent, cota de piață se situează constant pe primul loc în China.
Mostre
Specificații Tehnice
| Parametri tehnici — Comparație modele | Coloana 2 | Coloana 3 | Coloana 4 | Coloana 5 | Coloana 6 | Coloana 7 |
|---|---|---|---|---|---|---|
| Model | SF3015 | SF3020 | SF4020 | SF4025 | SF6020 | SF6025 |
| Putere sursă laser | 2000–6000W | |||||
| Axa X | 3000 mm | 3000 mm | 4000 mm | 4000 mm | 6000 mm | 6000 mm |
| Axa Y | 1500 mm | 2000 mm | 2000 mm | 2500 mm | 2000 mm | 2500 mm |
| Axa Z (opțiuni) | 680 / 800 / 1000 / 1200 / 1500 mm | |||||
| Parametri tehnici — Specificații comune tuturor modelelor | ||||||
| Curse axe individuale | ||||||
| Axa A — cursă (axă basculantă) | ±135° | |||||
| Axa C — cursă (axă rotativă) | ±n×360° | |||||
| Axa U — cursă (axă flotantă) | ±12,5 mm | |||||
| Precizie | ||||||
| Precizie de poziționare axe X/Y/Z | ±0,03 mm | |||||
| Repetabilitate poziționare axe X/Y/Z | ±0,02 mm | |||||
| Precizie de poziționare axe A/C | 0,015° | |||||
| Repetabilitate poziționare axe A/C | 0,005° | |||||
| Viteză și accelerație | ||||||
| Viteză maximă de poziționare axe X/Y/Z | 50–100 m/min | |||||
| Viteză maximă de poziționare axe A/C | 720 °/s | |||||
| Accelerație maximă axe X/Y/Z | 0,5G–1,0G | |||||
| Accelerație maximă axe A/C | 5400 °/s² | |||||
| Alimentare electrică | ||||||
| Număr faze | 3 (trifazat) | |||||
| Tensiune nominală | 380V | |||||
| Frecvență | 50 Hz | |||||
| Grad de protecție | IP54 |
