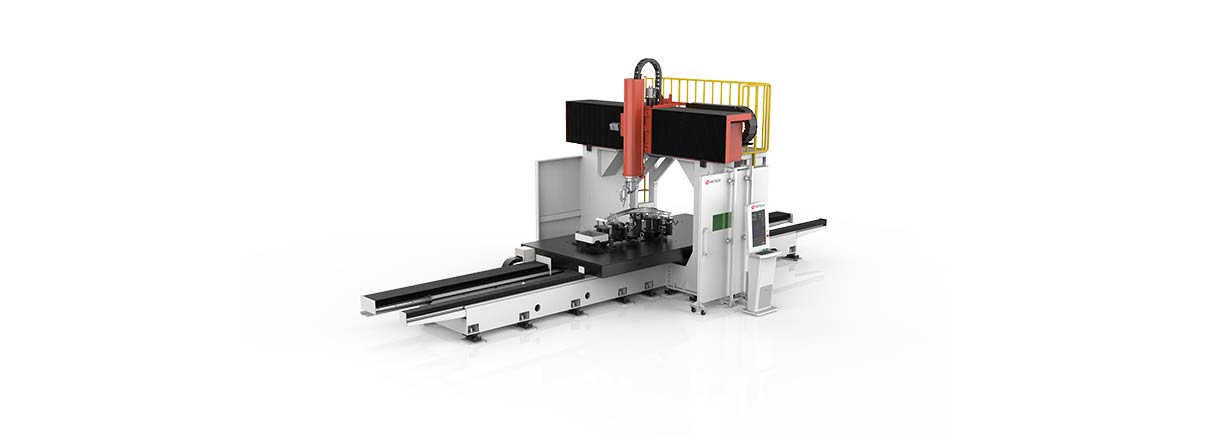

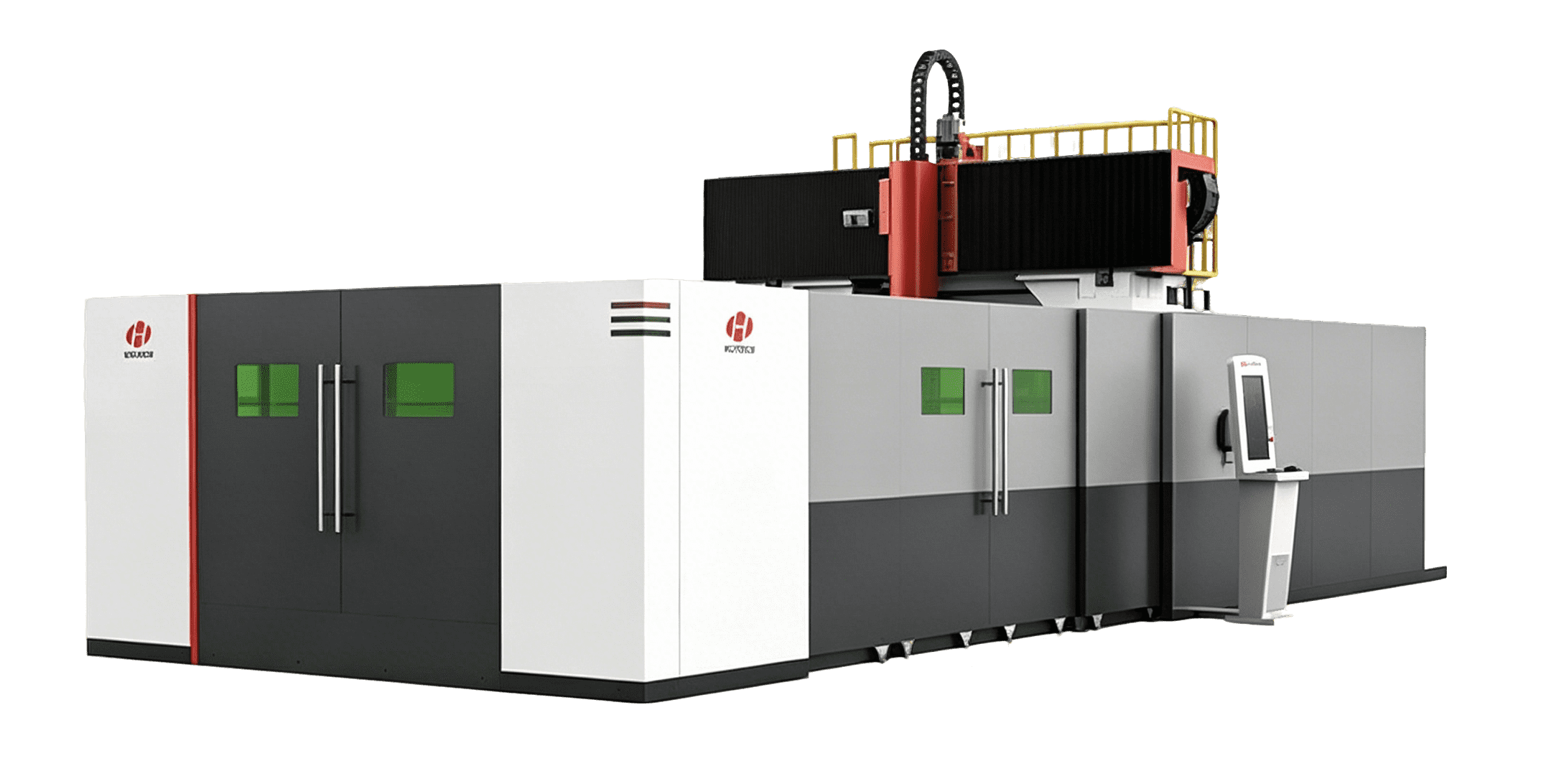

Echipament Laser 3D Cinci Axe pentru Tăiere și Sudare — SF4025G
Echipamentul laser de tăiere 3D cu cinci axe SF4025G este conceput pentru clienți din domeniile matrițe, prototipuri, piese auto și stații de prelucrare, soluționând necesitățile de tăiere 3D ale diverselor piese metalice. Adoptă o structură gantry cu grindă fixă, asigurând o zonă mare de prelucrare, stabilitate ridicată și montare flexibilă a dispozitivelor de prindere, garantând tăiere precisă și stabilă pe termen lung. Echipamentul oferă raport calitate-preț ridicat, costuri reduse de exploatare și operare și întreținere simplificate.
Interesat de acest produs?
Descriere Detaliată
Descriere produs
Seria de echipamente laser 3D cu cinci axe se caracterizează prin precizie ridicată, viteză mare, eficiență înaltă, stabilitate superioară, tehnologie de vârf la nivel mondial, structură compactă, operare simplă și întreținere ușoară. Produsele sunt utilizate pe scară largă în domeniile: auto, matrițe, electrocasnice, utilaje industriale, naval, componente hardware, echipamente medicale, echipamente fitness și altele, satisfăcând cerințele de tăiere și fasonare a suprafețelor diverselor piese metalice.
Față de tăierea 3D cu robot: viteză mai mare și precizie superioară.
Față de echipamentul tradițional de tăiere cu laser CO2: cost de exploatare mai redus, operare mai simplă și întreținere mai convenabilă.
Avantaje tehnice
Eficiență ridicată
Precizie și eficiență înaltă de tăiere, rezolvând perfect problemele de tăiere și fasonare a suprafețelor metalice.
Performanță înaltă
Dotat cu masă de lucru rotativă de mare viteză și un cap de tăiere de înaltă performanță din nouă generație, dezvoltat independent, satisfăcând în cel mai înalt grad cerințele de ritm de producție din industria termoformării auto.
Stabilitate înaltă
Adoptă structura gantry cu acționare duală, asigurând stabilitate ridicată și producție continuă stabilă 24 de ore pe zi.

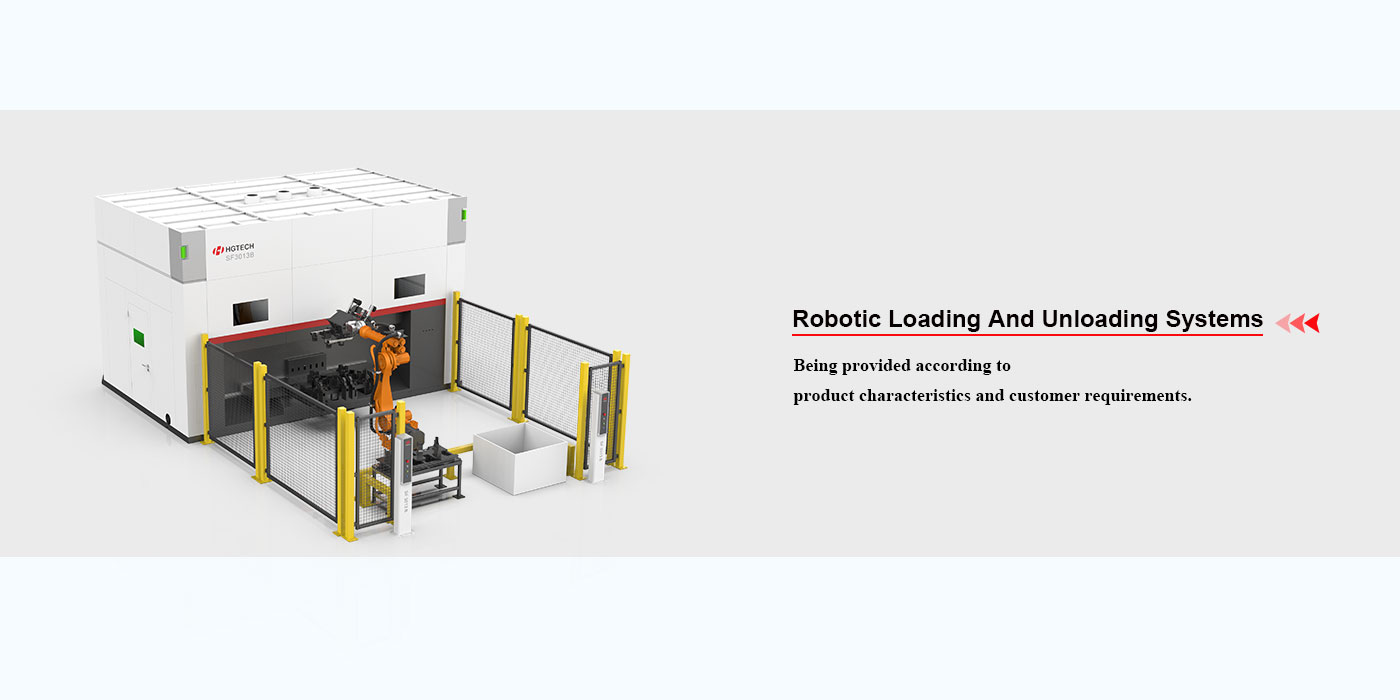

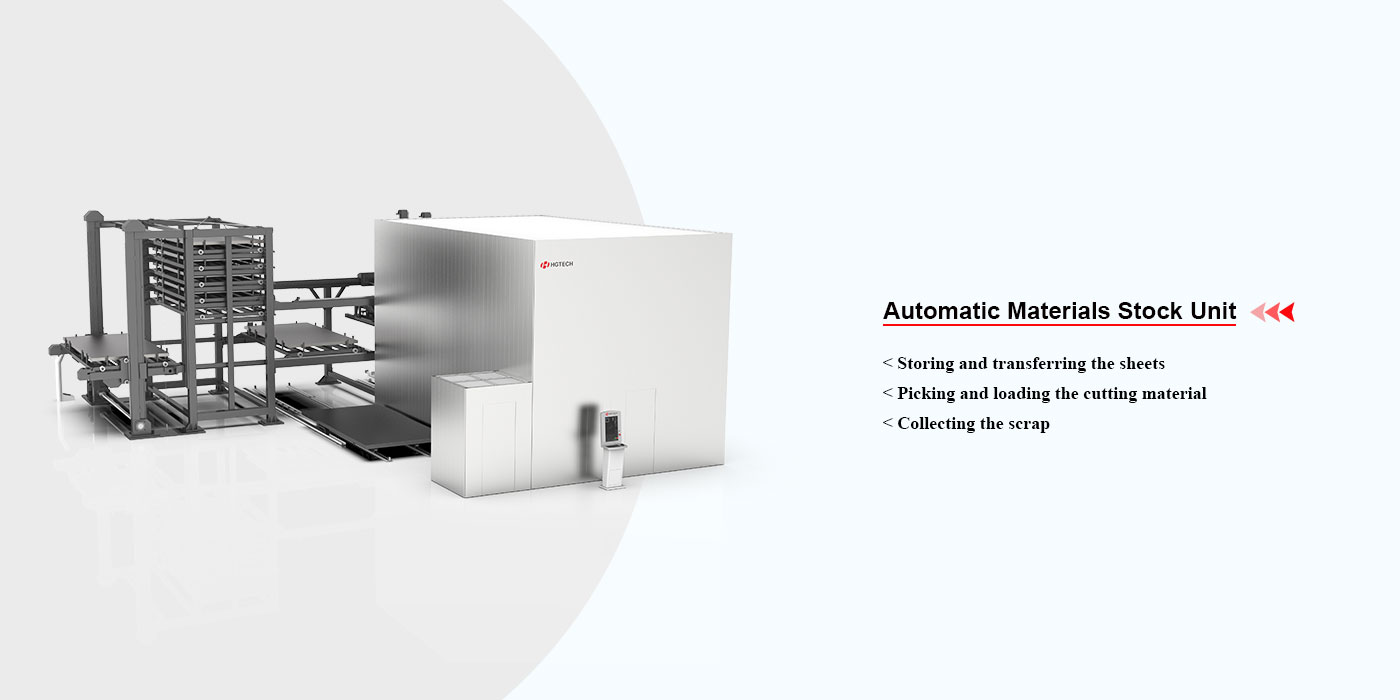

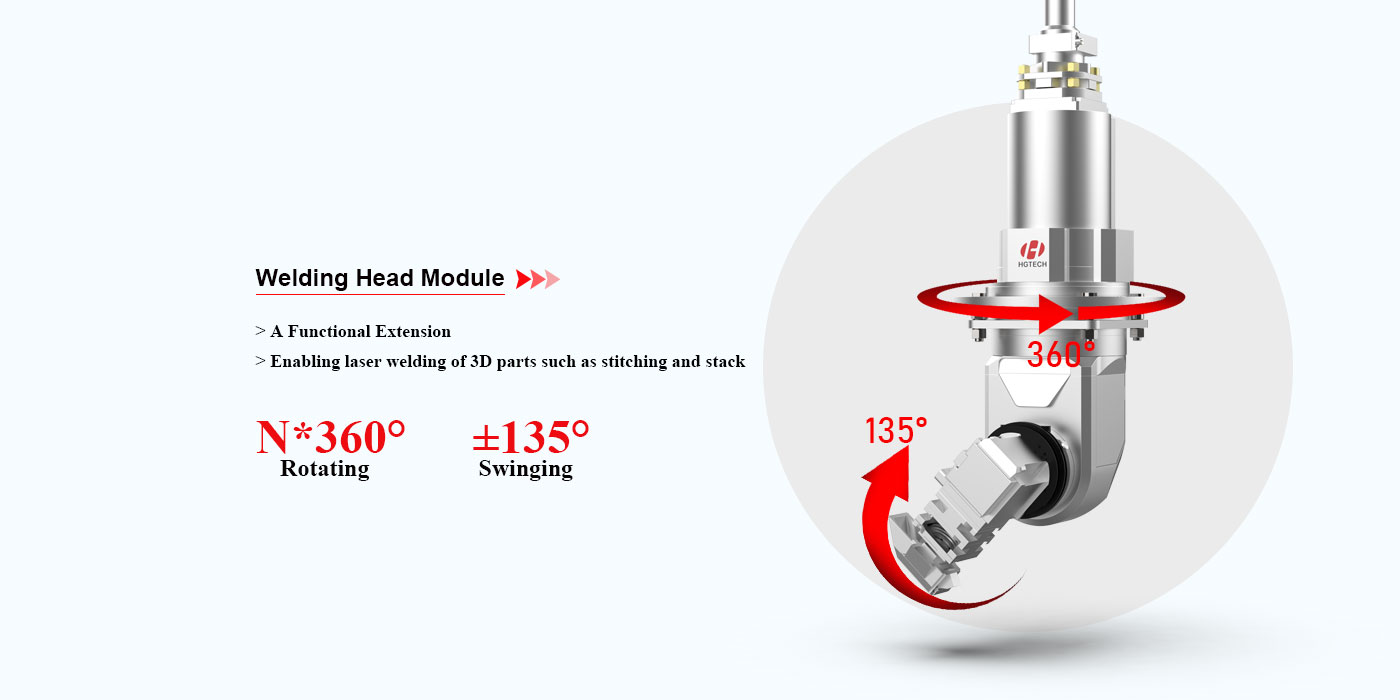

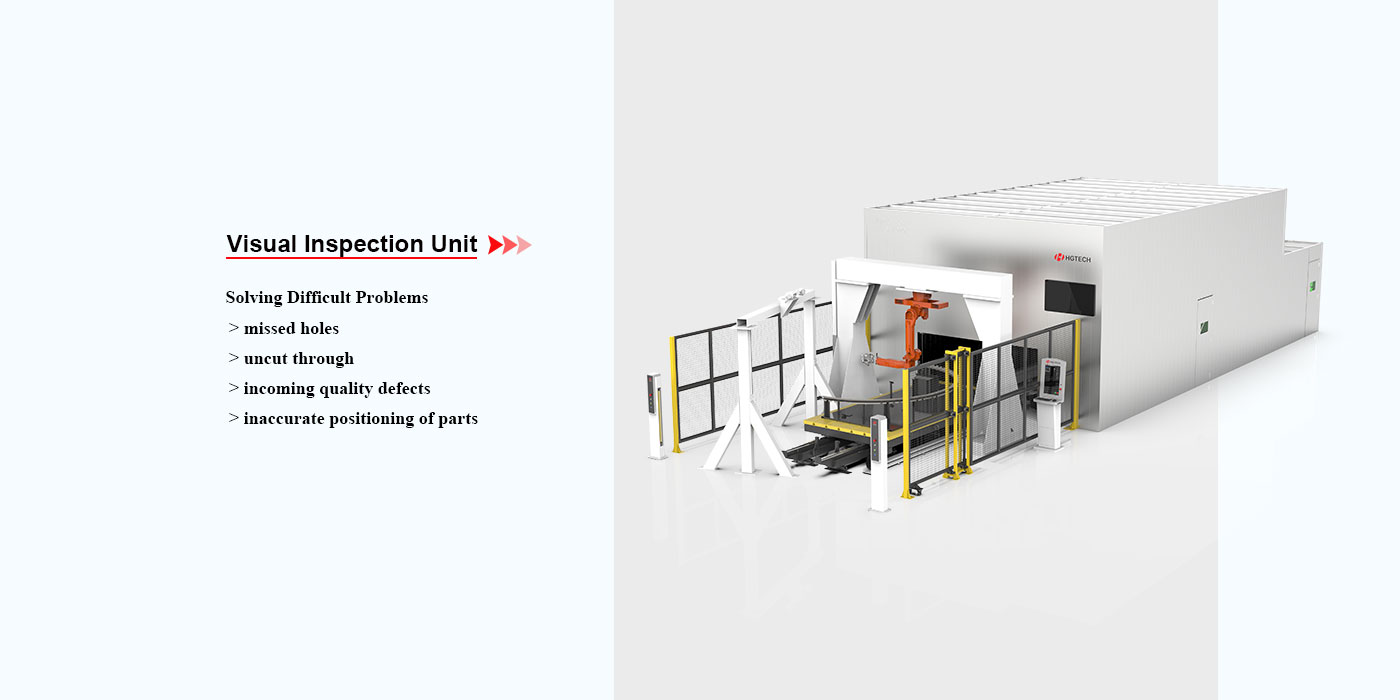

Funcții extinse
POZAC1
Cazuri din industrie
În octombrie 2022, echipamentele inteligente de tăiere laser 3D cu cinci axe ale diviziei de producție inteligentă HGTECH au înregistrat livrarea a peste 200 de unități în industria termoformării.
Cu a treia generație de cap de tăiere 3D cu cinci axe ușor, dezvoltat independent, cota de piață se situează constant pe primul loc în China.
Specificații Tehnice
| MODEL | SF4025G |
|---|---|
| Gamă de lucru | |
| Axa X | 4000 mm |
| Axa Y | 2500 mm |
| Axa Z | 850 mm |
| Curse axe individuale | |
| Axa A — cursă (axă basculantă) | ±135° |
| Axa C — cursă (axă rotativă) | ±n×360° |
| Axa U — cursă (axă flotantă) | ±12,5 mm |
| Precizie | |
| Precizie de poziționare axe X/Y/Z | ±0,03 mm |
| Repetabilitate poziționare axe X/Y/Z | ±0,02 mm |
| Precizie de poziționare axe A/C | 0,015° |
| Repetabilitate poziționare axe A/C | 0,005° |
| Viteză și accelerație | |
| Viteză maximă de poziționare axe X/Y/Z | 30 m/min |
| Viteză maximă de poziționare axe A/C | 720 °/s |
| Accelerație maximă axe X/Y/Z | 0,5G |
| Accelerație maximă axe A/C | 5400 °/s² |
| Alimentare electrică | |
| Număr faze | 3 (trifazat) |
| Tensiune nominală | 380V |
| Frecvență | 50 Hz |
| Grad de protecție | IP54 |
| Dimensiuni și greutate | |
| Greutate totală | 55.000 kg |
| Amprenta echipamentului (ansamblu) | ~9600(L) × 6800(W) × 4100(H) mm |
