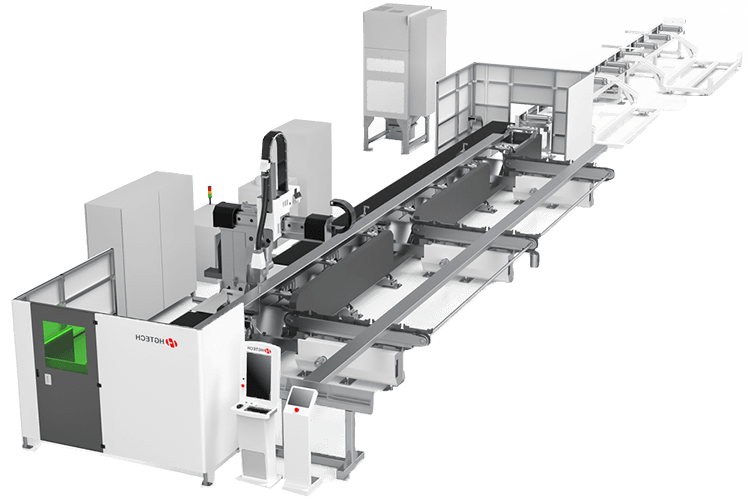

Sistem 3D de Tăiere cu Laser a Profilelor Metalice Seria UBC

Necesitățile Clientului

Metodele actuale de prelucrare secundară a oțelului structural se bazează preponderent pe tăierea manuală și găurire, iar componentele de dimensiuni mari sunt produse în principal prin sudura prin asamblare de plăci. Procesul complet — tăiere, asamblare, sudare — se caracterizează prin eficiență scăzută, operații manuale greoaie și precizie redusă. Seria UBC vine să rezolve aceste probleme printr-o soluție automatizată și de înaltă precizie.

Descriere Produs

Ca echipament specializat pentru prelucrarea oțelului structural, seria UBC este destinată tăierii tridimensionale a profilelor din industria construcțiilor metalice: grinzi H, profile U, corniere și profile T. Este utilizată pe scară largă în prelucrarea componentelor metalice pentru hale industriale cu deschideri mari, clădiri prefabricate, utilaje de construcții, industria energetică, construcții navale (cadru de navă), industria siderurgică, infrastructura rutieră și de poduri, depozitare și echipamente grele.

Automatizare

Încărcare și descărcare complet automată, reducând la minimum intervenția manuală în procesul de prelucrare.

Economie de Costuri

Un singur sistem gestionează marcarea, găurirea, transportul multipost, tăierea teșită și șlefuirea manuală, înlocuind 3–4 operatori și reducând semnificativ costurile de manoperă. [¹]

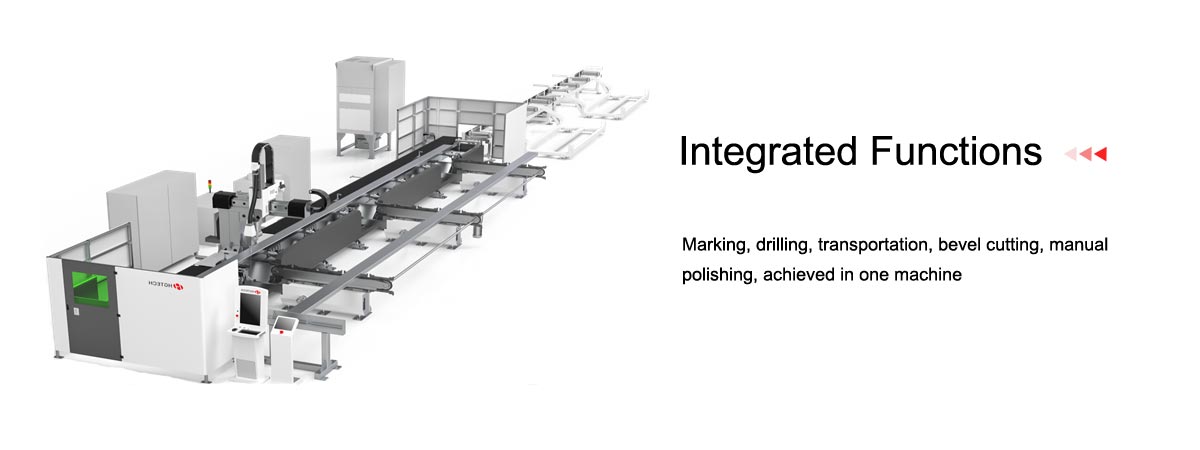

Funcții Integrate

Marcare, găurire, transport, tăiere teșită și șlefuire manuală — toate realizate cu un singur sistem integrat.

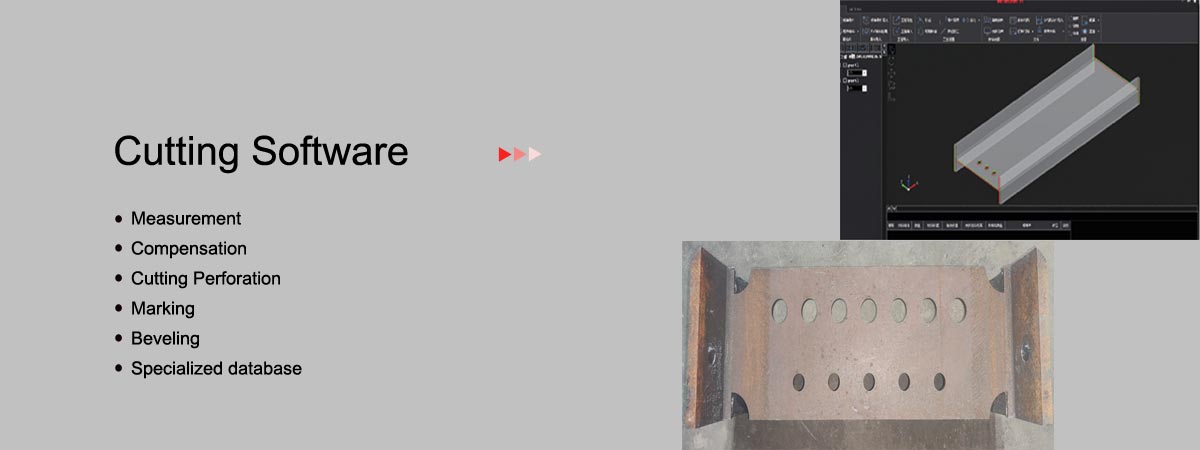

Software de Tăiere

Sistemul software integrat acoperă întregul flux de prelucrare:

• Măsurare

• Compensare

• Tăiere cu perforare

• Marcare

• Tăiere teșită (bizel)

• Bază de date specializată pentru profile metalice

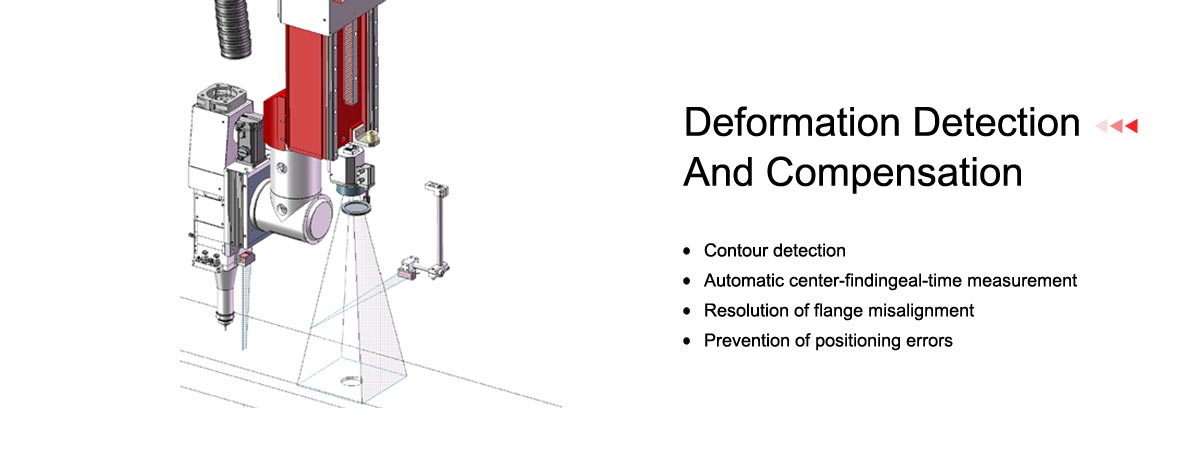

Detectare și Compensare Deformare

Sistemul include funcții avansate de control dimensional:

• Detecție contur

• Centroizare automată cu măsurare în timp real [²]

• Rezolvare dezaliniere talpă profil

• Prevenire erori de poziționare

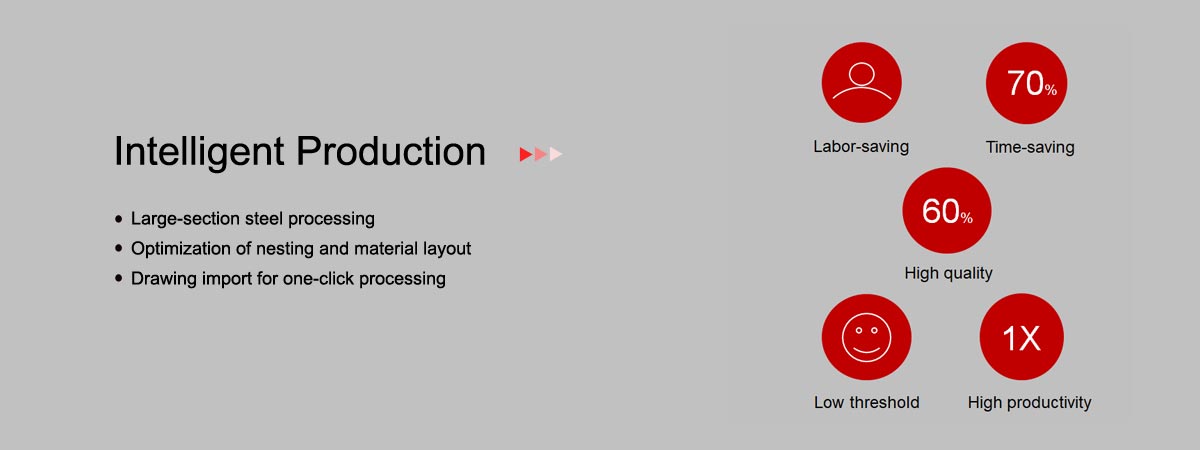

Producție Inteligentă

Beneficii operaționale:

• Economie de forță de muncă

• Economie de timp: 70%

• Calitate ridicată: 60% [³]

• Prag scăzut de operare

• Productivitate crescută: 1X [⁴]

Funcții avansate:

• Prelucrare profile cu secțiune transversală mare

• Optimizare nesting și plan de croire materiale

• Import desene CAD pentru prelucrare cu un singur click

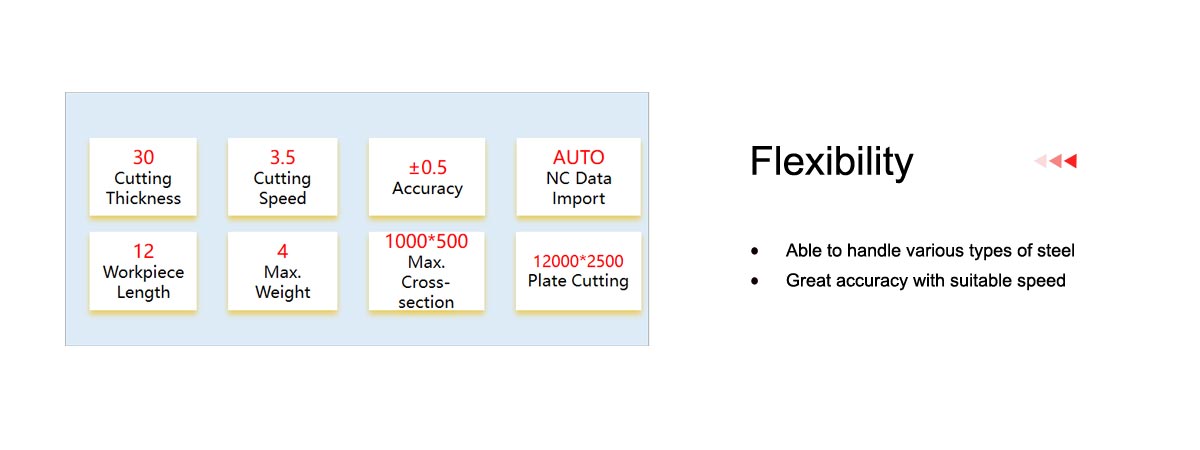

Flexibilitate

| Parametru | Valoare |
| Grosime tăiere | 30 mm |
| Viteză tăiere | 3,5 m/min |
| Precizie | ±0,5 mm |
| Import date NC | AUTO |
| Lungime piesă | 12 m |
| Greutate max. | 4 tone |
| Secțiune transversală max. | 1000×500 mm |
| Tăiere plăci | 12000×2500 mm |

Sistemul poate procesa diverse tipuri de oțel, asigurând precizie ridicată la viteză adecvată de lucru.

Aplicații Industriale

Echipamentele inteligente pentru tăierea cu laser a oțelului structural sunt utilizate cu precădere în industria construcțiilor metalice, cu rezultate excelente în prelucrarea grinzilor I, grinzilor H, profilelor U și cornierelor. Sistemul poate executa operații de tăiere teșită, tăiere, poansonare și marcare atât pe talpa cât și pe inima grinzilor H, și permite tăierea fără rădăcină pentru găuri de suprasudură și îmbinări blocate. Echipamentele automatizate pot fi integrate cu linii de sudură prin asamblare, formând o linie automată de prelucrare a oțelului, reducând necesarul de forță de muncă și îmbunătățind semnificativ eficiența procesului.

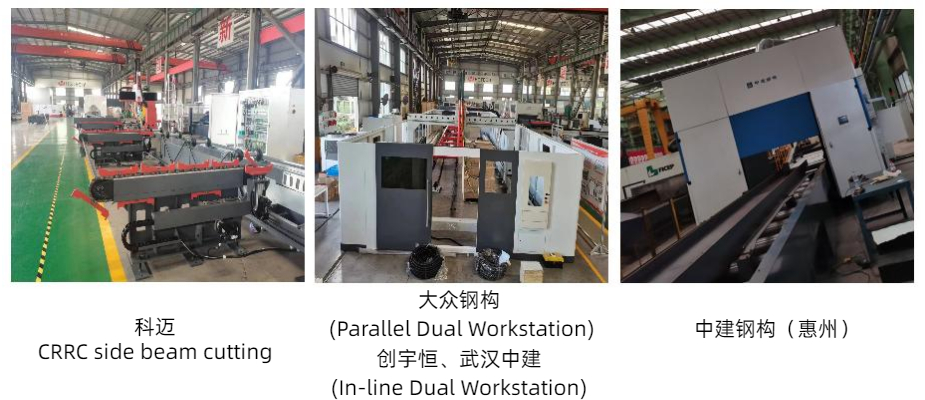

Studiu de Caz
