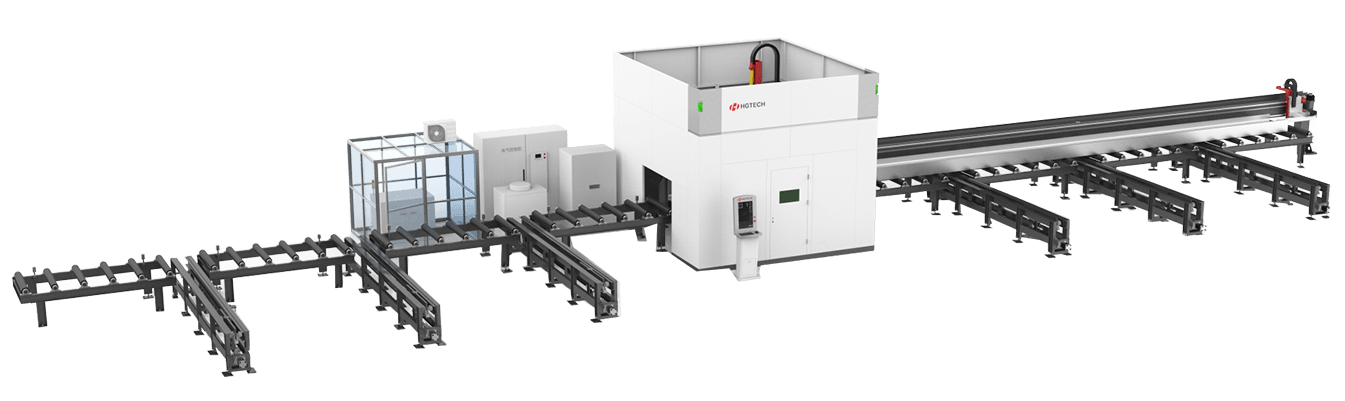

Stație de lucru 3D cu laser pentru profilele din oțel structural cu sistem automat de încărcare și descărcare

Necesitățile clienților
Metodele actuale de prelucrare secundară a oțelului structural constau în principal în tăierea manuală și găurire, iar componentele mari sunt produse predominant prin asamblare și sudură a plăcilor. În procesul de prelucrare a oțelului, după etapa de tăiere urmează asamblarea, ceea ce face ca întregul flux de producție să fie caracterizat de eficiență scăzută, operații manuale laborioase și precizie redusă. O nouă tehnologie vine să rezolve aceste probleme.

Descrierea produsului
Ca echipament specializat de prelucrare a oțelului structural, acest produs este adecvat pentru tăierea tridimensională a diverselor profile din industria structurilor metalice, inclusiv grinzi H, profile U, corniere și profile T. Este utilizat pe scară largă în industria prelucrării elementelor metalice: hale industriale cu deschidere mare și structuri prefabricate din construcțiile metalice, utilaje pentru construcții, industria energetică, industria navală (structuri de navă), industria siderurgică, industria drumurilor și podurilor, precum și în depozitare și echipamente grele.

Avantajele produsului

Fabricație inteligentă
Prin utilizarea unui dispozitiv de măsurare și compensare cu laser, datele colectate sunt transmise sistemului CNC, care efectuează compensarea automată a poziției și îmbunătățește precizia tăierii 3D.

Prelucrare precisă
Linia automată de tăiere a oțelului adoptă principiul prelucrării mobile a pieselor și al tăierii statice după împingere segmentată de precizie.

Integrare multifuncțională
Diverse funcții pot fi realizate cu un singur echipament.

Funcții extinse

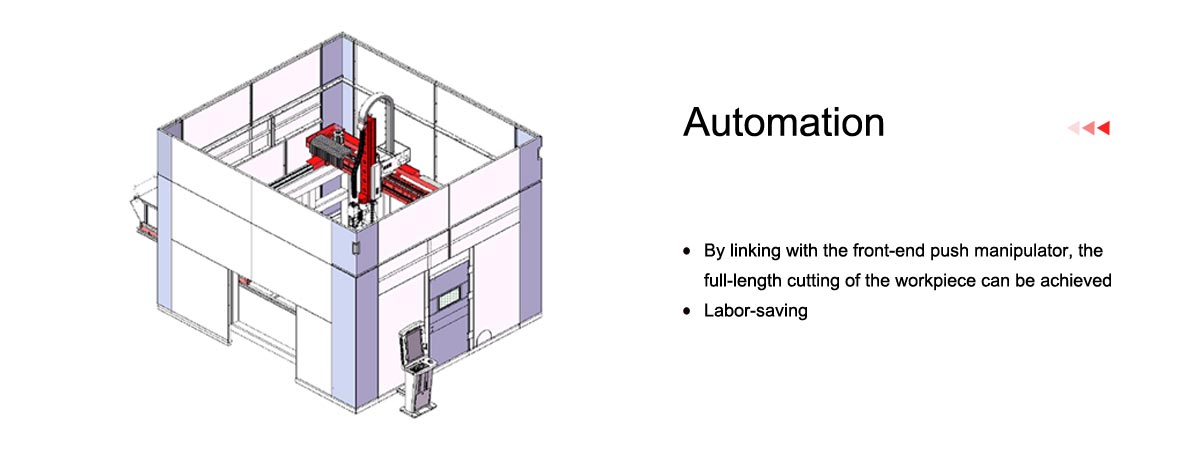

Automatizare
Prin conectarea cu manipulatorul de împingere din față, se poate realiza tăierea pe toată lungimea piesei de prelucrat, eliminând necesitatea repoziționărilor manuale.

• Prin conectarea cu manipulatorul de împingere din față, se poate realiza tăierea pe toată lungimea piesei de prelucrat

• Economie de forță de muncă

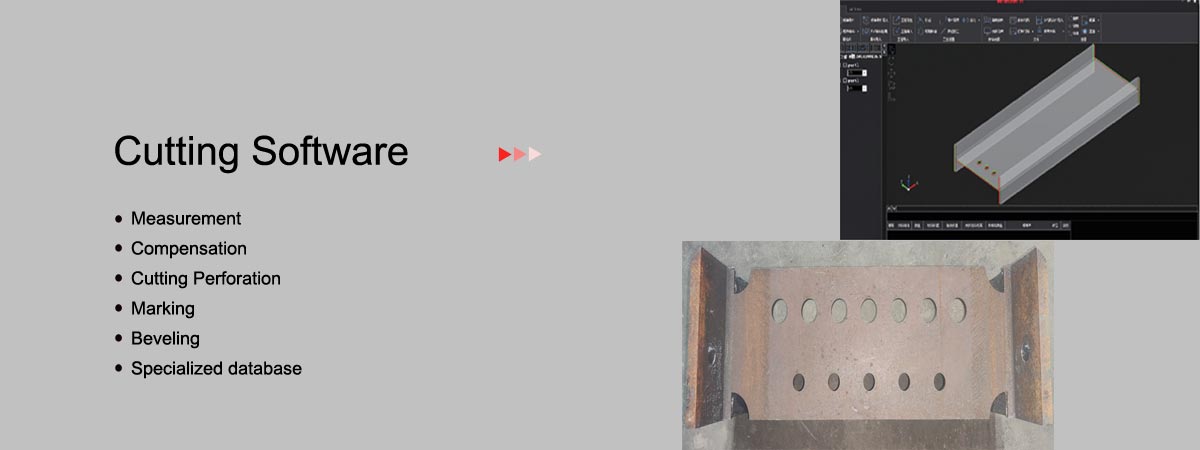

Software de tăiere
Software-ul integrat asigură funcționalitate completă pentru prelucrarea profilelor din oțel structural, acoperind toate etapele procesului de tăiere.

• Măsurare

• Compensare

• Perforare de tăiere

• Marcare

• Teșire

• Bază de date specializată

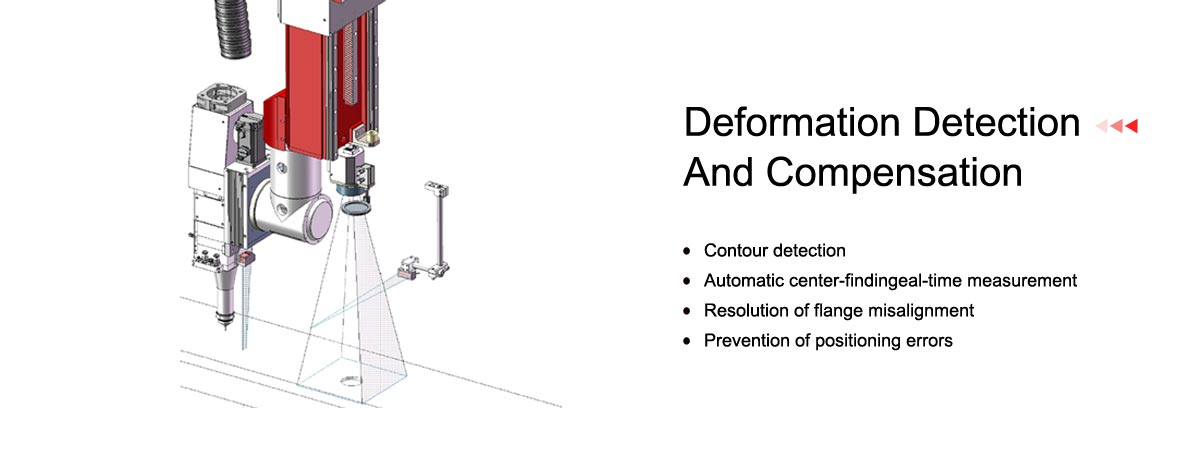

Detectare și compensare deformare
Sistemul de cameră scanează conturul piesei, detectează dezalinierea tălpii și previne erorile de poziționare prin centroizare automată cu măsurare în timp real.

• Detecție contur

• Centroizare automată cu măsurare în timp real

• Corectare dezaliniere talpă

• Prevenire erori de poziționare

Producție inteligentă
Sistemul permite prelucrarea oțelului cu secțiune mare, optimizarea nesting-ului și a croirii materialului, și importul desenelor pentru lansarea prelucrării cu un singur clic.

• Prelucrare oțel cu secțiune mare

• Optimizare nesting și croire material

• Import desen pentru prelucrare cu un singur clic

Economie forță muncă | Economie timp 70% | Calitate înaltă 60% | Prag de intrare redus | Productivitate înaltă 1X

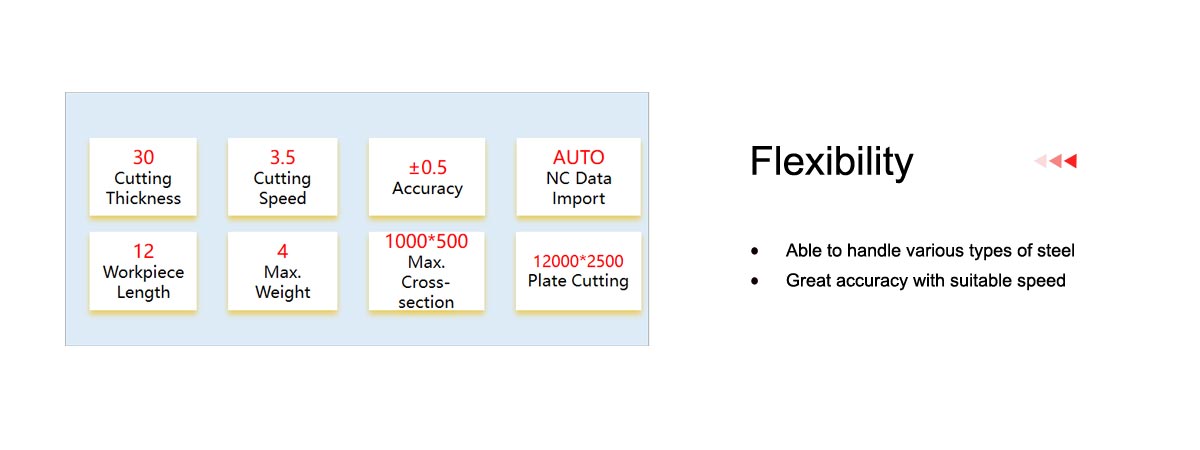

Flexibilitate
Echipamentul prelucrează cu precizie ridicată diverse tipuri de oțel structural, oferind viteză de tăiere optimizată și import automat de date NC.

Grosime tăiere: 30 | Viteză tăiere: 3,5 | Precizie: ±0,5 | Import date NC: AUTO
Lungime piesă: 12 | Greutate max.: 4 | Secțiune transversală max.: 1000×500 | Tăiere placă: 12000×2500

• Capabil să prelucreze diverse tipuri de oțel

• Precizie ridicată cu viteză adecvată

Aplicații industriale
Echipamentul inteligent pentru tăierea cu laser a oțelului structural este utilizat în principal în industria construcțiilor metalice, demonstrând rezultate excelente de prelucrare pentru profile I, grinzi H, profile U și corniere. Permite realizarea teșirilor, tăierii, perforării și marcării pe talpa și inima grinzilor H, și poate efectua tăierea fără rădăcină pentru găurile de suprasudură sau îmbinările blocate. Echipamentele automate pot fi integrate cu echipamentele de asamblare și sudură pentru a forma o linie automată de prelucrare a oțelului, reducând forța de muncă și crescând semnificativ eficiența prelucrării oțelului structural.

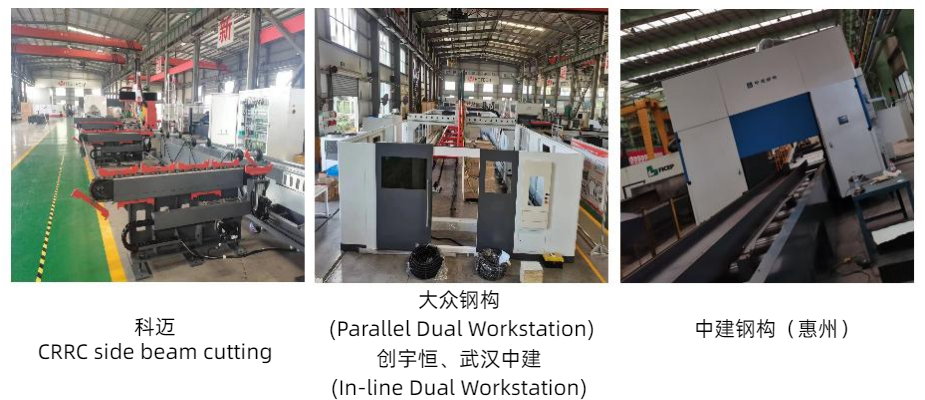

Studiu de caz
